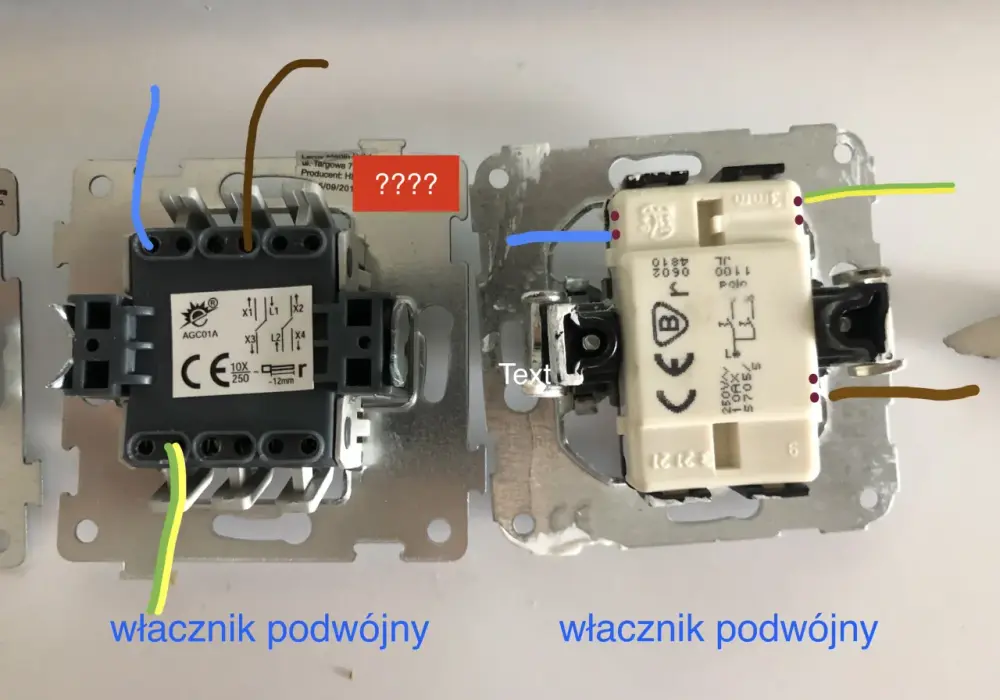

Jak podłączyć podwójny włącznik światła? Instrukcja krok po kroku

Podwójny włącznik światła, znany również jako łącznik świecznikowy, to niepozorne, ale niezwykle praktyczne urządzenie, które pozwala nam na precyzyjne sterowanie oświetleniem w naszych domach. Dzięki niemu możemy zarządzać dwoma niezależnymi obwodami świetlnymi z jednego miejsca, co przekłada się na większy komfort i potencjalne oszczędności energii. Jednak, jak w przypadku każdej pracy z instalacją elektryczną, kluczowe jest, aby zrobić to bezpiecznie i zgodnie z zasadami. W tym artykule przeprowadzę Was krok po kroku przez proces podłączania podwójnego włącznika, zwracając szczególną uwagę na bezpieczeństwo i najczęstsze pułapki.

Dlaczego prawidłowe podłączenie podwójnego włącznika jest kluczowe dla bezpieczeństwa i komfortu?

Zanim zabierzemy się do pracy, warto zrozumieć, dlaczego tak ważne jest, aby podłączenie podwójnego włącznika światła wykonać z należytą starannością. Przede wszystkim, daje nam on możliwość niezależnego sterowania dwoma obwodami oświetleniowymi. Wyobraźcie sobie salon, w którym za pomocą jednego włącznika możecie włączyć tylko część żyrandola na przykład środkowe żarówki do codziennego użytku i boczne dla stworzenia bardziej nastrojowego oświetlenia. Albo łazienkę, gdzie jeden przycisk włącza główne światło sufitowe, a drugi dyskretny kinkiet nad lustrem. To nie tylko kwestia wygody, ale także potencjalnych oszczędności energii. Możemy precyzyjniej zarządzać oświetleniem, włączając tylko to, co jest nam w danej chwili potrzebne.

Jednak komfort i oszczędność to tylko jedna strona medalu. Druga, znacznie ważniejsza, to bezpieczeństwo. Błędy popełnione podczas montażu instalacji elektrycznej mogą mieć bardzo poważne konsekwencje. Niewłaściwie podłączony włącznik może prowadzić do zwarcia, które z kolei może spowodować uszkodzenie instalacji, a w skrajnych przypadkach nawet pożar. Co gorsza, błędny montaż stwarza bezpośrednie ryzyko porażenia prądem, które może być śmiertelne. Dlatego też, precyzja, zrozumienie schematu i bezwzględne przestrzeganie zasad bezpieczeństwa są tu absolutnie kluczowe. Nie jest to zadanie, przy którym można sobie pozwolić na pośpiešne działanie czy domysły.

Zanim zaczniesz – Niezbędne przygotowanie do pracy z prądem

Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, kluczowe jest odpowiednie przygotowanie. Zapewni nam to nie tylko sprawną pracę, ale przede wszystkim bezpieczeństwo. Oto lista narzędzi, które powinny znaleźć się w Waszym warsztacie:

• Śrubokręty izolowane (płaskie i krzyżakowe) niezbędne do odkręcania i dokręcania zacisków włącznika i puszek. Izolacja chroni przed przypadkowym porażeniem.
• Ściągacz do izolacji pozwala na precyzyjne usunięcie izolacji z końcówek przewodów, bez ich uszkadzania.
• Kombinerki przydatne do przytrzymywania przewodów lub ich delikatnego formowania.
• Nożyk monterski może być używany do wstępnego ściągania grubszej izolacji zewnętrznej kabli.
• Próbnik napięcia absolutnie kluczowe narzędzie, które pozwoli Wam sprawdzić, czy w przewodach faktycznie nie ma napięcia.

Gdy mamy już skompletowane narzędzia, przechodzimy do najważniejszego etapu "kroku zero", czyli bezpiecznego odłączenia zasilania. Ten etap jest niepodważalnie krytyczny dla Waszego bezpieczeństwa. Procedura jest prosta, ale wymaga absolutnej dyscypliny:

Po pierwsze, zlokalizujcie w swojej skrzynce rozdzielczej bezpiecznik lub wyłącznik nadprądowy odpowiedzialny za obwód, w którym będziecie pracować. Zwykle są one opisane, ale w starszych instalacjach może to wymagać pewnego dedukcji. Po zlokalizowaniu, wyłączcie go przełączcie dźwignię w pozycję "OFF".

Następnie, musicie bezwzględnie potwierdzić brak napięcia. Weźcie do ręki próbnik napięcia i dotknijcie nim każdego z przewodów, które znajdują się w puszce instalacyjnej, do której będziecie sięgać. Próbnik nie może się zaświecić ani wydać żadnego sygnału dźwiękowego. Dopiero gdy upewnicie się na 100%, że obwód jest pozbawiony napięcia, możecie przystąpić do dalszych prac. Pamiętajcie, że nawet jeśli bezpiecznik jest wyłączony, zawsze istnieje minimalne ryzyko błędu lub awarii. Weryfikacja próbnikiem to Wasza ostateczna linia obrony.

Tajemnice kolorów, czyli jak czytać przewody w polskiej instalacji elektrycznej?

Zrozumienie systemu kolorów przewodów jest fundamentalne dla każdego, kto chce samodzielnie pracować z elektryką. W Polsce, dzięki stosowaniu norm, takich jak PN-HD 308 S2:2007, identyfikacja przewodów jest zazwyczaj dość prosta, choć jak zaraz zobaczycie, stare instalacje potrafią sprawić niespodziankę.

Przewody w instalacji elektrycznej pełnią różne funkcje i są oznaczone kolorami, aby ułatwić ich rozróżnienie:

• Przewód fazowy (L): To przez niego płynie prąd z elektrowni do naszego domu i dalej do urządzeń. Jest to "gorący" przewód, który niesie ze sobą potencjalne zagrożenie. W nowoczesnych instalacjach jest on zazwyczaj brązowy lub czarny.
• Przewód neutralny (N): Nazywany też "zerowym", jest niezbędny do zamknięcia obwodu elektrycznego. Prąd wraca nim do źródła. Jego standardowy kolor to zawsze niebieski.
• Przewód ochronny (PE): To nasz "anioł stróż". Jego zadaniem jest odprowadzenie ewentualnego prądu do ziemi w przypadku awarii izolacji urządzenia, chroniąc nas przed porażeniem. Jest on oznaczony charakterystycznym, dwukolorowym wzorem: żółto-zielonym.

Wspomniane kolory są standardem w nowych instalacjach. Jednak, jak to często bywa w przypadku starszego budownictwa, możemy natknąć się na przewody o innych barwach. W takich sytuacjach, gdzie kolory nie odpowiadają normom, nie można polegać na domysłach. Konieczna jest dokładna weryfikacja funkcji każdego przewodu za pomocą próbnika napięcia. Według informacji dostępnych na przykład na stronach takich jak Castorama, która często publikuje poradniki dotyczące majsterkowania, standardowe kolory kabli w gniazdku mają swoje utarte schematy, co ułatwia identyfikację w nowszych instalacjach. Jednak w starszych budynkach, gdzie instalacje mogły być wykonane według innych zasad, zawsze należy zachować szczególną ostrożność i potwierdzić przeznaczenie każdego przewodu przed podłączeniem czegokolwiek.

Podłączamy podwójny włącznik krok po kroku – Czytelny schemat i instrukcje

Teraz, gdy już wiemy, jak przygotować się do pracy i jak rozpoznać przewody, przejdźmy do sedna podłączenia podwójnego włącznika. Pamiętajcie, że do samego włącznika doprowadzamy wyłącznie przewody fazowe. Pozostałe przewody neutralny i ochronny łączymy poza nim.

1. Krok 1: Identyfikacja przewodów w puszce co do czego służy? Po odłączeniu zasilania i upewnieniu się, że w przewodach nie ma napięcia, przyjrzymy się dokładnie kablom wychodzącym z puszki instalacyjnej. Zazwyczaj zobaczymy tam jeden przewód fazowy zasilający (ten, który doprowadza prąd do włącznika często będzie to przewód brązowy lub czarny), oraz dwa przewody korespondencyjne (wychodzące do lamp, zazwyczaj również brązowe lub czarne). Zobaczymy również przewód niebieski (N) i żółto-zielony (PE). Naszym zadaniem jest odróżnienie przewodu fazowego zasilającego od przewodów idących do lamp.
2. Krok 2: Podłączenie przewodu fazowego (zasilającego) do zacisku "L" lub "P". Przewód fazowy, który doprowadza zasilanie do włącznika, podłączamy do odpowiedniego zacisku. W większości podwójnych włączników jest to zacisk oznaczony literą "L" lub "P" (od "Phase" faza), często z dodatkową strzałką wskazującą kierunek przepływu prądu do wewnątrz włącznika. Upewnijcie się, że przewód jest dobrze dokręcony i nie ma ryzyka jego wysunięcia.
3. Krok 3: Podłączenie przewodów wyjściowych (korespondencyjnych) do lamp. Teraz czas na przewody, które będą sterować naszymi lampami. Zazwyczaj włącznik świecznikowy ma dwa zaciski wyjściowe, często oznaczone cyframi "1" i "2" lub strzałkami wskazującymi kierunek na zewnątrz. Do jednego z tych zacisków podłączamy przewód fazowy prowadzący do pierwszej sekcji oświetlenia (np. pierwszej grupy żarówek w żyrandolu), a do drugiego zacisku przewód fazowy prowadzący do drugiej sekcji (np. drugiej grupy żarówek lub oddzielnej lampy).
4. Krok 4: Prawidłowe połączenie przewodów N i PE z użyciem kostki/złączki. Przewody neutralny (N) i ochronny (PE) nie są podłączane do samego włącznika. Łączymy je ze sobą poza nim, zazwyczaj w puszce instalacyjnej, za pomocą złączek instalacyjnych, takich jak popularne złączki WAGO. Przewód niebieski (N) z zasilania łączymy z niebieskim przewodem idącym do lampy (lub lamp). Podobnie żółto-zielony przewód ochronny (PE) z zasilania łączymy z żółto-zielonym przewodem ochronnym idącym do lampy (lub lamp). Te połączone przewody N i PE prowadzą bezpośrednio do opraw oświetleniowych.

Wizualnie, schemat podłączenia podwójnego włącznika światła można przedstawić następująco: Przewód fazowy zasilający (L) wchodzi do włącznika na zacisk "L". Z zacisków "1" i "2" wychodzą dwa przewody fazowe korespondencyjne do lamp. Przewody neutralne (N) i ochronne (PE) z zasilania są łączone ze sobą za pomocą złączki i prowadzone bezpośrednio do lamp.

Dwa najczęstsze scenariusze użycia: Jak podłączyć włącznik w praktyce?

Podwójny włącznik światła daje nam elastyczność w aranżacji oświetlenia. Oto dwa najpopularniejsze sposoby jego wykorzystania:

Scenariusz 1: Sterowanie dwiema strefami w jednym żyrandolu (np. 2 z 5 żarówek).

W tym przypadku jeden przycisk na włączniku będzie odpowiadał za włączenie jednej grupy żarówek w żyrandolu, a drugi przycisk za włączenie drugiej grupy. W puszce instalacyjnej, oprócz przewodu fazowego zasilającego, będziemy mieli dwa przewody fazowe wychodzące z żyrandola jeden dla pierwszej grupy żarówek, drugi dla drugiej. Podłączamy przewód fazowy zasilający do zacisku "L" włącznika. Następnie, przewód fazowy pierwszej grupy żarówek podłączamy do zacisku "1", a przewód fazowy drugiej grupy do zacisku "2". Przewody neutralne i ochronne z żyrandola łączymy ze sobą poza włącznikiem i prowadzimy bezpośrednio do oprawy.

Przeczytaj również: Gąbkowanie tynku: Kiedy zacząć? Unikaj błędów i poznaj sekretny termin

Scenariusz 2: Sterowanie dwiema osobnymi lampami (np. kinkiet i lampa sufitowa).

Tutaj każdy przycisk włącznika będzie sterował całkowicie niezależną lampą. Z puszki instalacyjnej będą wychodzić dwa przewody fazowe jeden do pierwszej lampy, drugi do drugiej. Podobnie jak w poprzednim scenariuszu, przewód fazowy zasilający podłączamy do zacisku "L". Następnie, przewód fazowy prowadzący do pierwszej lampy (np. kinkietu) podłączamy do zacisku "1", a przewód fazowy prowadzący do drugiej lampy (np. lampy sufitowej) do zacisku "2". Przewody neutralne i ochronne obu lamp łączymy ze sobą poza włącznikiem i prowadzimy do ich odpowiednich punktów zasilania.

Co mogło pójść nie tak? Najczęstsze problemy i ich rozwiązania

Nawet przy zachowaniu ostrożności, czasem coś może pójść nie tak. Oto lista najczęściej występujących problemów i sposoby, jak sobie z nimi poradzić:

• Włącznik nie reaguje? Sprawdź te 3 najczęstsze przyczyny.

  Po pierwsze, upewnijcie się, że bezpiecznik jest włączony i że przewód fazowy zasilający został prawidłowo podłączony do zacisku "L" lub "P" włącznika. Po drugie, sprawdźcie, czy wszystkie połączenia przewodów w zaciskach są pewne i czy żaden przewód się nie poluzował. Luźne połączenie to częsta przyczyna braku reakcji. Po trzecie, choć rzadko, sam włącznik może być uszkodzony fabrycznie. Jeśli wszystko inne jest w porządku, warto rozważyć wymianę włącznika.

• "Wybija korki" po montażu? Gdzie szukać zwarcia?

  Jeśli po podłączeniu włącznika i włączeniu bezpiecznika natychmiast dochodzi do jego wyzwolenia, oznacza to najprawdopodobniej zwarcie. Najczęstsze miejsca, gdzie może do niego dojść, to: źle zaizolowane końcówki przewodów, które dotykają się nawzajem lub metalowych elementów; uszkodzona izolacja przewodu; lub wewnętrzne zwarcie w samym włączniku. Należy ponownie odłączyć zasilanie i dokładnie sprawdzić wszystkie połączenia i izolację przewodów.

• Światło migocze lub lekko się żarzy po wyłączeniu co to oznacza?

  Ten problem często dotyczy nowoczesnych żarówek LED, które są bardzo czułe. Może to oznaczać, że przewód neutralny (N) nie jest prawidłowo podłączony lub jest słaby kontakt. Inną przyczyną może być sam włącznik, zwłaszcza jeśli posiada on podświetlenie LED, które może powodować minimalny przepływ prądu. Warto sprawdzić połączenie przewodu neutralnego oraz, jeśli włącznik ma podświetlenie, upewnić się, że jest ono kompatybilne z żarówkami LED lub rozważyć jego usunięcie.

Pamiętajcie, że przy każdym problemie, który wydaje się skomplikowany, najważniejsze jest ponowne odłączenie zasilania i zachowanie wszelkich środków ostrożności.

Granice majsterkowania: Kiedy zamiast śrubokręta należy sięgnąć po telefon do elektryka?

Chociaż samodzielne podłączanie włącznika światła może wydawać się prostym zadaniem, istnieją sytuacje, w których zdecydowanie lepiej jest powierzyć to zadanie profesjonaliście. Bezpieczeństwo jest najważniejsze, a ryzykowanie zdrowia lub mienia nie jest tego warte. Zawsze należy wezwać kwalifikowanego elektryka, jeśli:

• Macie do czynienia ze starą, niestandardową instalacją elektryczną, której kolory przewodów odbiegają od norm i nie macie pewności co do ich funkcji.
• Nie jesteście absolutnie pewni identyfikacji przewodów fazowego, neutralnego i ochronnego.
• Po samodzielnym montażu problemy powtarzają się, a wy nie jesteście w stanie ich rozwiązać.
• Stwierdzicie widoczne uszkodzenia przewodów, izolacji lub osprzętu.
• Po prostu nie macie doświadczenia w pracy z elektrycznością lub brakuje Wam odpowiednich, izolowanych narzędzi.

Pamiętajcie, że instalacja elektryczna to system, który wymaga wiedzy i precyzji. Nie warto ryzykować. Jeśli macie jakiekolwiek wątpliwości, zawsze lepiej zadzwonić po fachowca.
