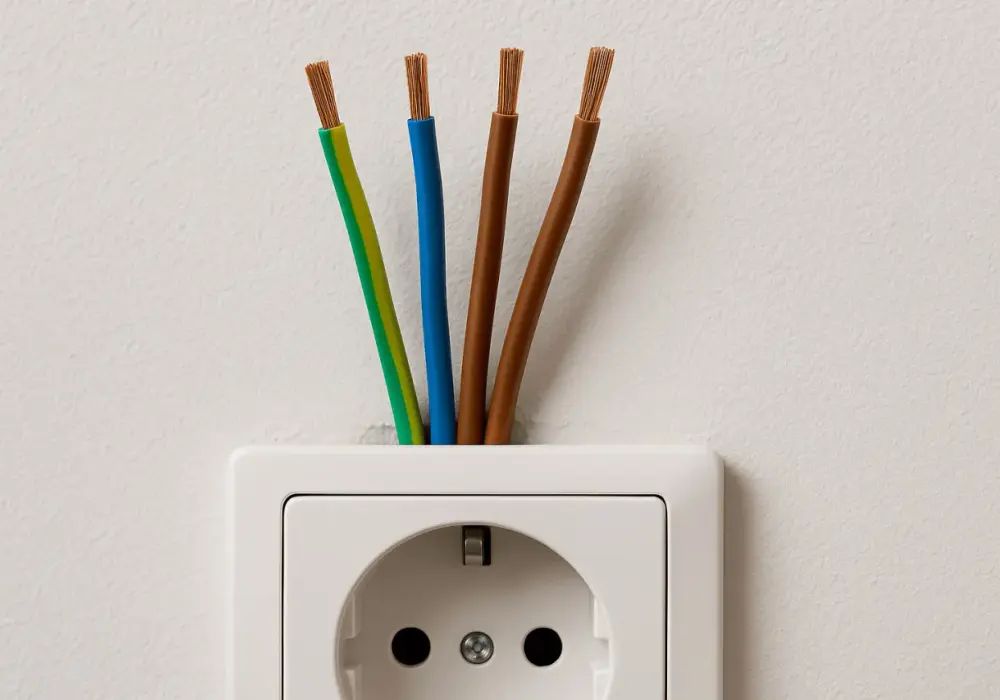

Podłączenie gniazdka elektrycznego może wydawać się prostym zadaniem, jednak wymaga precyzyjnej wiedzy, zwłaszcza dotyczącej kolorów przewodów. Niewłaściwe podłączenie nie tylko może spowodować awarię urządzenia, ale przede wszystkim stwarza śmiertelne zagrożenie. Ten artykuł przeprowadzi Cię przez tajniki kolorystyki przewodów i podpowie, jak bezpiecznie podłączyć gniazdko.
Bezpieczne podłączenie gniazdka wymaga znajomości kolorów przewodów i zasad bezpieczeństwa
- Przewód fazowy (L) to brązowy, czarny lub szary pod napięciem 230V
- Przewód neutralny (N) jest zawsze niebieski i zamyka obwód
- Przewód ochronny (PE) to żółto-zielony kluczowy dla bezpieczeństwa
- Standardowe podłączenie: L do lewego, N do prawego, PE do bolca uziemiającego
- Stare instalacje mogą mieć inne kolory zawsze weryfikuj funkcję przewodów próbnikiem
- Prace elektryczne powinny być wykonywane przez osoby z uprawnieniami SEP G1

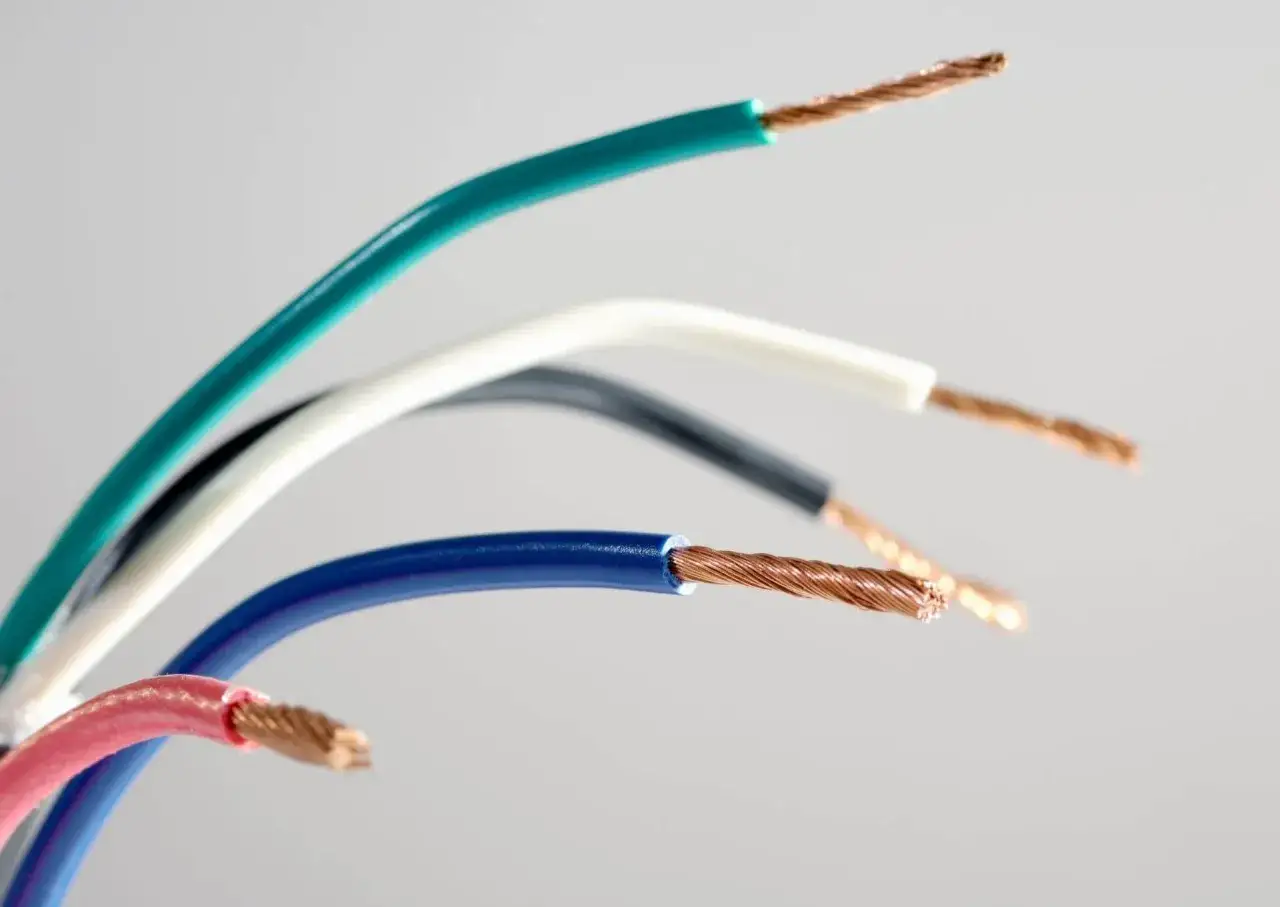

Dlaczego rozpoznanie kolorów kabli w gniazdku to absolutna podstawa bezpieczeństwa?
Praca z instalacją elektryczną wymaga bezwzględnego szacunku dla jej potencjalnych zagrożeń. Kluczową zasadą, od której należy zacząć każdą interwencję przy gniazdku czy innym elemencie elektrycznym, jest znajomość i prawidłowe rozpoznanie kolorów przewodów. Ignorowanie tej podstawy to prosta droga do tragedii porażenia prądem, które może być śmiertelne, a także do wywołania pożaru w wyniku zwarcia. Pomyłka w podłączeniu może mieć katastrofalne skutki, dlatego zrozumienie znaczenia każdego koloru kabla jest absolutnie fundamentalne dla Twojego bezpieczeństwa i bezpieczeństwa Twoich bliskich.
Zrozumienie kolorów przewodów: pierwsza zasada bezpiecznej pracy z prądem
Kiedy zabierasz się za prace elektryczne, musisz pamiętać, że masz do czynienia z niewidzialnym, ale niezwykle niebezpiecznym żywiołem. Kolorystyka przewodów to nie jest przypadkowy wybór projektanta czy wykonawcy to międzynarodowy kod, który ma na celu zapewnienie bezpieczeństwa. Zrozumienie, co oznacza każdy kolor, jest pierwszym i najważniejszym krokiem do tego, by praca z prądem była bezpieczna. To nie tylko kwestia prawidłowego działania podłączanego urządzenia, ale przede wszystkim ochrona życia i zdrowia. Zaniedbanie tej zasady może mieć nieodwracalne konsekwencje.
Trzy kluczowe przewody w Twojej ścianie – rola każdego z nich
W typowym gniazdku elektrycznym spotkasz trzy rodzaje przewodów, z których każdy pełni inną, kluczową rolę w działaniu instalacji. Mamy przewód fazowy, który dostarcza napięcie, przewód neutralny, który zamyka obwód, oraz przewód ochronny, który jest Twoim zabezpieczeniem przed porażeniem. Choć ich nazwy mogą sugerować prostotę, ich prawidłowe podłączenie jest absolutnie krytyczne. Bez właściwego połączenia tych trzech elementów, instalacja nie tylko nie będzie działać poprawnie, ale co gorsza, może stać się śmiertelnie niebezpieczna.

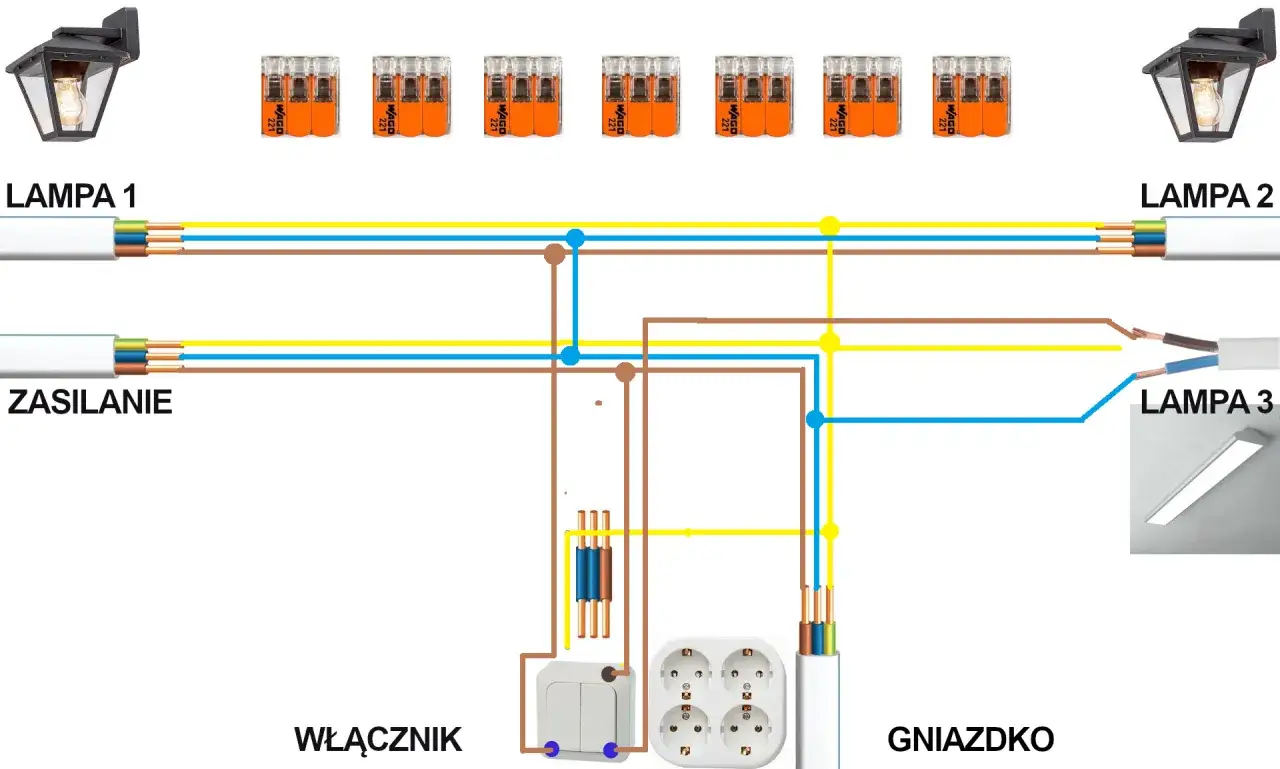

Aktualne standardy kolorów w instalacji 230V – Twoja ściągawka
Obecnie w Polsce, podobnie jak w całej Europie, obowiązuje norma PN-HD 308 S2: 2007, która precyzyjnie określa kolory przewodów w instalacjach elektrycznych. Znajomość tych standardów jest kluczowa, aby móc bezpiecznie pracować z instalacją 230V. Pamiętaj, że jest to norma zharmonizowana z europejskimi dyrektywami, co zapewnia spójność w całym kontynencie.
Przewód fazowy (L) – czyli "ten, w którym jest prąd": Jak go rozpoznać? (Brązowy, Czarny, Szary)
Przewód fazowy, oznaczany jako L, to ten, który faktycznie dostarcza napięcie do Twojego gniazdka. W aktualnych instalacjach jego izolacja jest zazwyczaj brązowa. Warto jednak wiedzieć, że w starszych instalacjach można spotkać również przewody o izolacji czarnej, a czasem nawet szarej. To właśnie w tym przewodzie płynie prąd o napięciu 230V względem ziemi, dlatego jego dotknięcie bez odpowiednich zabezpieczeń grozi poważnym porażeniem. Zawsze traktuj przewód fazowy jako ten, który jest pod napięciem.
Przewód neutralny (N) – niezbędny do zamknięcia obwodu: Zawsze niebieski
Przewód neutralny, oznaczany jako N, jest równie ważny jak fazowy, ponieważ to on zamyka obwód elektryczny, umożliwiając przepływ prądu. Jego kolor jest niezmienny i zawsze jest to niebieski. W normalnych warunkach pracy przewód neutralny powinien mieć potencjał bliski zeru. Choć nie jest bezpośrednim źródłem niebezpieczeństwa porażenia prądem, jego prawidłowe podłączenie jest niezbędne do poprawnego działania instalacji.
Przewód ochronny (PE) – Twój anioł stróż: Obowiązkowo żółto-zielony
Przewód ochronny, oznaczany jako PE, jest absolutnie kluczowy z punktu widzenia bezpieczeństwa. Jego kolor jest ściśle określony i zawsze jest to żółto-zielony. Ten przewód nie bierze udziału w normalnym przepływie prądu, a jego jedynym zadaniem jest ochrona przed porażeniem. Podłącza się go do bolca uziemiającego w gnieździe. W razie awarii urządzenia, np. przebicia izolacji, przewód PE odprowadza niebezpieczne napięcie do ziemi, chroniąc użytkownika. Według danych Ropam.com.pl, jest to najważniejszy przewód z punktu widzenia bezpieczeństwa, którego brak podłączenia jest niedopuszczalny.
Jak prawidłowo podłączyć gniazdko krok po kroku? Schemat dla laika
Podłączenie gniazdka z bolcem uziemiającym, choć wymaga precyzji, jest zadaniem, które można wykonać samodzielnie, pod warunkiem ścisłego przestrzegania zasad bezpieczeństwa i poniższej instrukcji. Pamiętaj, że ten schemat dotyczy standardowej instalacji 230V.
Zasada nr 1: Wyłącz zasilanie i upewnij się, że go nie ma!
To jest absolutnie najważniejszy krok, od którego musisz zacząć. Zanim cokolwiek zrobisz, udaj się do skrzynki rozdzielczej i wyłącz odpowiedni obwód. Następnie, używając próbnika napięcia, dokładnie sprawdź, czy w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Dopiero gdy masz 100% pewności, że zasilanie jest odłączone, możesz przystąpić do dalszych prac.
Lewy, prawy czy bolec? Gdzie podpiąć każdy z kolorowych przewodów
Standardowe podłączenie gniazdka z uziemieniem wygląda następująco: przewód fazowy (L), który jest brązowy (lub czarny/szary w starszych instalacjach), należy podłączyć do lewego zacisku gniazdka. Przewód neutralny (N), zawsze niebieski, podłączamy do prawego zacisku. Natomiast przewód ochronny (PE), czyli żółto-zielony, musi być podłączony do środkowego zacisku, który jest połączony z bolcem uziemiającym. Precyzyjne umiejscowienie każdego przewodu jest kluczowe dla bezpieczeństwa.
Wizualny schemat podłączenia: od przewodu fazowego po ochronny
Wyobraź sobie gniazdko z bolcem uziemiającym skierowane do Ciebie. Po lewej stronie znajduje się zacisk dla przewodu fazowego (L). Po prawej stronie jest zacisk dla przewodu neutralnego (N). Na środku, zazwyczaj nieco wyżej, znajduje się zacisk dla przewodu ochronnego (PE), który jest połączony z bolcem.
Pułapki w starych instalacjach – na co uważać w mieszkaniach z wielkiej płyty?
Prace przy instalacjach elektrycznych w starszych budynkach, zwłaszcza tych z epoki wielkiej płyty, niosą ze sobą dodatkowe ryzyko. Kolorystyka przewodów w instalacjach sprzed kilkudziesięciu lat często odbiega od dzisiejszych standardów, co może prowadzić do poważnych pomyłek i zagrożeń.
Dwukolorowy chaos: co oznaczają stare kolory przewodów (np. czarny i niebieski bez żółto-zielonego)?
W starszych instalacjach, szczególnie tych sprzed roku 2000, można było spotkać inne oznaczenia kolorystyczne. Często przewód fazowy był czarny, a neutralny niebieski. Co gorsza, w wielu takich instalacjach brakowało przewodu ochronnego PE, co jest dzisiaj niedopuszczalne. W jeszcze starszych instalacjach (przed 1965 r.) zdarzało się, że przewód ochronny był czerwony, a neutralny szary. Takie różnice kolorystyczne są potencjalnym źródłem poważnego ryzyka i wymagają szczególnej ostrożności.
Przewód PEN – kiedy jeden kabel pełnił dwie funkcje i dlaczego to ryzykowne
W niektórych starszych instalacjach stosowano przewód PEN, który pełnił jednocześnie funkcję przewodu neutralnego i ochronnego. Był to zazwyczaj przewód niebieski lub czarny. Choć takie rozwiązanie pozwalało na oszczędność materiału, jest ono znacznie mniej bezpieczne niż stosowanie oddzielnych przewodów N i PE. W przypadku uszkodzenia przewodu PEN, cała instalacja mogła znaleźć się pod niebezpiecznym napięciem.
Nigdy nie ufaj kolorom w starej instalacji – jak sprawdzić funkcję przewodu próbnikiem napięcia?
W przypadku starych instalacji, nigdy nie należy ufać wyłącznie kolorom przewodów. Zawsze, ale to zawsze, należy sprawdzić funkcję każdego przewodu za pomocą próbnika napięcia. Aby zidentyfikować przewód fazowy, przykładamy jeden koniec próbnika do przewodu, a drugi do ziemi (np. do metalowej rury wodnej lub grzejnika). Jeśli próbnik się zaświeci, oznacza to, że mamy do czynienia z przewodem fazowym.
Najczęstsze błędy przy podłączaniu gniazdka i ich groźne konsekwencje
Nawet przy dobrej woli, podczas podłączania gniazdka można popełnić błędy, które mają bardzo poważne konsekwencje. Świadomość tych potencjalnych pułapek jest kluczowa, aby ich uniknąć.
Pomyłka fazy z neutralnym: co się stanie, gdy podłączysz kable na odwrót?
Zamiana przewodów fazowego (L) i neutralnego (N) może wydawać się niegroźna, ponieważ urządzenie często nadal działa. Jednak w takim przypadku gniazdko pozostaje stale pod napięciem, nawet gdy urządzenie jest wyłączone. Oznacza to, że dotknięcie gniazdka lub podłączonego do niego urządzenia może spowodować porażenie prądem, ponieważ obwód będzie zamknięty przez nasze ciało do ziemi.
Brak podłączenia bolca (PE): dlaczego to proszenie się o nieszczęście?
Podłączenie przewodu ochronnego (PE) do bolca uziemiającego jest absolutnie krytyczne. Jeśli tego nie zrobisz, a w podłączonym urządzeniu dojdzie do awarii izolacji i metalowa obudowa znajdzie się pod napięciem, nie będzie żadnego zabezpieczenia. W takiej sytuacji dotknięcie obudowy może skończyć się śmiertelnym porażeniem prądem. Bolec uziemiający to Twój ostatni bastion bezpieczeństwa.
Zbyt słabo dokręcone przewody: niewidoczne zagrożenie, które może prowadzić do pożaru
Luźne połączenia przewodów w zaciskach gniazdka to ciche zagrożenie. Z czasem, pod wpływem przepływającego prądu i ciepła, takie połączenie może zacząć iskrzyć. Iskrzenie prowadzi do przegrzewania, topienia izolacji, zwarcia, a w skrajnych przypadkach nawet do pożaru instalacji elektrycznej. Dlatego tak ważne jest, aby przewody były solidnie i pewnie dokręcone.
Kiedy bezwzględnie musisz wezwać elektryka? Granice domowego majsterkowania
Chęć samodzielnego wykonania pewnych prac jest zrozumiała, jednak w przypadku instalacji elektrycznych istnieją jasne granice, których przekroczenie może być niebezpieczne. Bezpieczeństwo zawsze powinno być priorytetem.
Brak pewności to sygnał alarmowy: dlaczego nie warto ryzykować?
Jeśli masz jakąkolwiek, nawet najmniejszą wątpliwość co do tego, jak podłączyć dany przewód, jak zidentyfikować jego funkcję, lub czy prawidłowo wykonałeś poprzednie kroki nie ryzykuj. Wezwanie wykwalifikowanego elektryka to inwestycja w Twoje bezpieczeństwo. Oszczędność na fachowcu może okazać się wielokrotnie wyższa, jeśli dojdzie do wypadku.
Przeczytaj również: Idealna elewacja do grafitowego dachu i okien złoty dąb, uniknij błędów
Uprawnienia SEP – kto zgodnie z prawem może wykonywać prace przy instalacji elektrycznej w Polsce?
W Polsce, zgodnie z obowiązującymi przepisami, wszelkie prace przy instalacjach elektrycznych, w tym montaż, naprawa czy modernizacja, mogą wykonywać jedynie osoby posiadające odpowiednie uprawnienia. Najczęściej jest to świadectwo kwalifikacyjne SEP G1. Samodzielne wykonywanie takich prac przez osoby bez wymaganych kwalifikacji jest nie tylko niebezpieczne, ale również niezgodne z prawem i może prowadzić do poważnych konsekwencji prawnych w przypadku awarii czy wypadku.
