Jak podłączyć światło na 2 włączniki? Prosty poradnik krok po kroku

Samodzielne podłączenie oświetlenia sterowanego z dwóch miejsc to praktyczne rozwiązanie, które znacząco podnosi komfort użytkowania instalacji elektrycznej. Ten artykuł stanowi praktyczny przewodnik, który krok po kroku przeprowadzi Cię przez proces instalacji, zapewniając zarówno wygodę, jak i bezpieczeństwo. Zrozumienie zasady działania i prawidłowe wykonanie połączeń to klucz do sukcesu.

Dlaczego sterowanie oświetleniem z dwóch miejsc to wygoda, którą pokochasz?

Instalacja schodowa sprawdza się idealnie w miejscach, gdzie potrzebujemy włączyć lub wyłączyć światło z różnych punktów. Najczęściej spotykamy ją na schodach, gdzie możemy zgasić światło na dole, wchodząc na górę, lub zapalić je, schodząc na dół. Równie dobrze sprawdzi się w długim korytarzu, pozwalając na zapalenie światła na początku i zgaszenie na końcu, lub w przestronnym pokoju z kilkoma wejściami, gdzie chcemy mieć kontrolę nad oświetleniem niezależnie od tego, z której strony wchodzimy. Według danych ropam.com.pl, takie rozwiązania są nie tylko praktyczne, ale i coraz popularniejsze w nowoczesnych domach.

Kluczowe zalety tego rozwiązania to przede wszystkim niezrównana wygoda użytkowania. Nie musisz już wracać po ciemku, aby zgasić światło, ani szukać włącznika w całkowitej ciemności. Zwiększa to również bezpieczeństwo, minimalizując ryzyko potknięcia się czy upadku. Dodatkowo, łatwiejsze zarządzanie oświetleniem może przyczynić się do potencjalnych oszczędności energii, ponieważ eliminuje się sytuacje, w których światło pozostaje niepotrzebnie włączone.

Klucz do sukcesu: Czym jest włącznik schodowy i jak działa?

Podstawową różnicą między zwykłym włącznikiem a włącznikiem schodowym jest liczba zacisków. Standardowy włącznik jednobiegunowy posiada dwa zaciski i służy do prostego włączania i wyłączania jednego obwodu. Natomiast włącznik schodowy, zwany też przełącznikiem schodowym, wyposażony jest w trzy zaciski. Pozwala to na przełączanie obwodu elektrycznego między dwoma różnymi drogami, co jest kluczowe dla sterowania jednym punktem świetlnym z dwóch lokalizacji.

Zasada działania układu schodowego jest stosunkowo prosta. Oba włączniki schodowe są ze sobą połączone za pomocą dwóch przewodów korespondencyjnych. Jeden z włączników otrzymuje zasilanie z przewodu fazowego (L). Następnie, poprzez przewody korespondencyjne, sygnał jest przekazywany do drugiego włącznika. Z tego drugiego włącznika, w zależności od pozycji przełączników, wychodzi przewód fazowy, który zasila lampę. Naciśnięcie przycisku na dowolnym z włączników powoduje zmianę konfiguracji połączeń wewnątrz urządzenia. W ten sposób, niezależnie od tego, w jakiej pozycji znajduje się drugi włącznik, można zamknąć lub otworzyć obwód elektryczny, kontrolując tym samym stan lampy. Warto też wspomnieć o włącznikach schodowych podwójnych, które pozwalają na sterowanie dwoma niezależnymi obwodami z dwóch miejsc, choć nasz artykuł skupia się na pojedynczym punkcie świetlnym.

Przygotowanie do pracy – Twoja lista kontrolna przed rozpoczęciem montażu

Przed przystąpieniem do jakichkolwiek prac elektrycznych, najważniejszym krokiem jest zapewnienie bezpieczeństwa. Nigdy nie pracuj pod napięciem!

1. Znajdź skrzynkę rozdzielczą w swoim domu.
2. Zlokalizuj bezpiecznik odpowiadający za obwód, w którym będziesz pracować (często opisane na drzwiczkach skrzynki).
3. Przełącz bezpiecznik w pozycję "wyłączony" (OFF).
4. Użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, nie ma napięcia. Sprawdź wszystkie zaciski w puszce instalacyjnej.

Aby ułatwić sobie pracę i zapewnić jej prawidłowe wykonanie, przygotuj następujące narzędzia:

• Próbnik napięcia (niezbędny do bezpiecznej pracy!)
• Śrubokręty (płaski i krzyżakowy, o odpowiednich rozmiarach do zacisków)
• Ściągacz do izolacji przewodów
• Kombinerki
• Nóż izolacyjny (opcjonalnie, do precyzyjnego ściągania izolacji)

Potrzebne materiały to przede wszystkim:

• Dwa włączniki schodowe (upewnij się, że mają po trzy zaciski)
• Odpowiednie przewody elektryczne. Zazwyczaj potrzebny będzie przewód trójżyłowy (fazowy, neutralny, ochronny) do podłączenia lampy oraz dodatkowe przewody do połączeń między włącznikami.
• Złączki elektryczne (jeśli potrzebne do połączenia przewodów)

Jak podłączyć światło na dwa włączniki? Instrukcja krok po kroku ze schematem

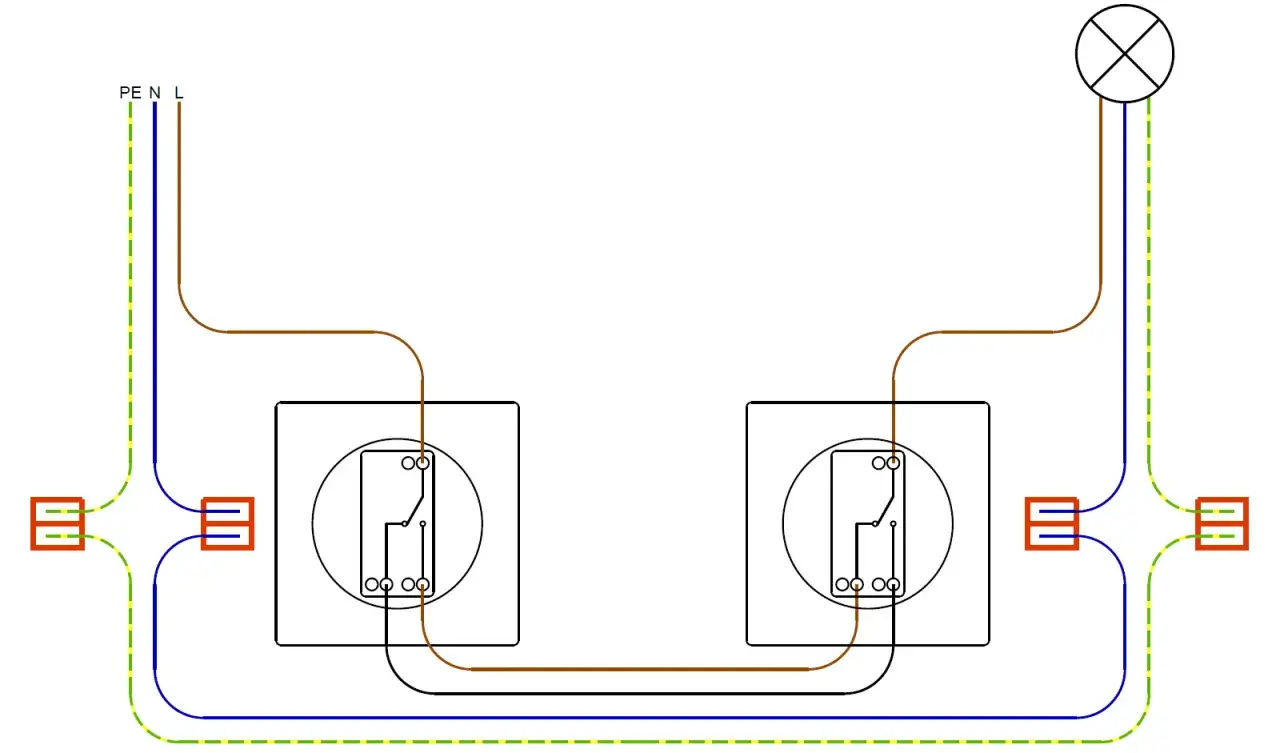

Poniższa instrukcja krok po kroku przeprowadzi Cię przez proces podłączania oświetlenia sterowanego z dwóch włączników schodowych. Pamiętaj, że schemat połączeń jest kluczowy dla zrozumienia całego procesu i uniknięcia błędów.

1. Krok 1: Identyfikacja przewodów w puszkach instalacyjnych. Zanim zaczniesz cokolwiek podłączać, musisz prawidłowo zidentyfikować przewody. W standardowej instalacji elektrycznej:
   • Przewód fazowy (L) zazwyczaj brązowy lub czarny. Jest to przewód "gorący", który doprowadza napięcie.
   • Przewód neutralny (N) zazwyczaj niebieski. Służy do zamknięcia obwodu.
   • Przewód ochronny (PE) zazwyczaj żółto-zielony. Służy do ochrony przeciwporażeniowej.
   W przypadku instalacji schodowej, oprócz tych trzech przewodów, będziesz mieć również dwa przewody korespondencyjne łączące oba włączniki. Mogą mieć one dowolny kolor, ale ważne jest, aby były one spójne w obu puszkach.
2. Krok 2: Podłączenie pierwszego włącznika schodowego. W pierwszej puszce instalacyjnej, do której doprowadzony jest przewód fazowy (L) z instalacji:
   • Podłącz przewód fazowy (L) do jednego z zacisków wejściowych włącznika schodowego (często oznaczony jako "L" lub strzałką wskazującą wejście).
   • Dwa pozostałe zaciski wyjściowe włącznika (często oznaczone jako "1" i "2" lub strzałkami wskazującymi wyjście) podłącz do dwóch przewodów korespondencyjnych.
   Upewnij się, że połączenia są solidne i dobrze dokręcone.
3. Krok 3: Podłączenie drugiego włącznika schodowego. W drugiej puszce instalacyjnej:
   • Podłącz oba przewody korespondencyjne do dwóch zacisków wyjściowych drugiego włącznika schodowego.
   • Z trzeciego zacisku wyjściowego drugiego włącznika (tego samego, który jest połączony z przewodem fazowym z instalacji, ale w innej konfiguracji) poprowadź nowy przewód fazowy bezpośrednio do zacisku fazowego lampy.
   Ponownie, zadbaj o pewność połączeń.
4. Krok 4: Połączenie przewodów neutralnego (N) i ochronnego (PE) przy lampie. Przewody neutralny (N) i ochronny (PE) prowadzi się bezpośrednio do oprawy oświetleniowej, z pominięciem włączników.
   • Podłącz przewód neutralny (N) z instalacji do odpowiedniego zacisku w lampie (zazwyczaj oznaczonego jako "N").
   • Podłącz przewód ochronny (PE) z instalacji do zacisku uziemienia w lampie (zazwyczaj oznaczonego symbolem uziemienia lub "PE").
   Te przewody muszą być podłączone bezpośrednio do lampy, aby zapewnić jej prawidłowe działanie i bezpieczeństwo.
5. Krok 5: Montaż włączników w puszkach i finalne sprawdzenie działania. Po wykonaniu wszystkich połączeń:
   • Ostrożnie umieść przewody w puszkach instalacyjnych, unikając ich zgniecenia.
   • Zamontuj włączniki w puszkach, przykręcając je do ścian.
   • Wróć do skrzynki rozdzielczej i włącz zasilanie w obwodzie.
   • Przetestuj działanie oświetlenia, naciskając kolejno oba włączniki. Światło powinno zapalać się i gasić niezależnie z obu punktów.
   Jeśli światło nie działa prawidłowo, natychmiast wyłącz zasilanie i wróć do kroków 1-4, aby sprawdzić poprawność połączeń.

Czytanie schematu jak profesjonalista – wizualny przewodnik po połączeniach

Zrozumienie schematu instalacji elektrycznej jest kluczowe dla poprawnego wykonania połączeń. Typowy schemat instalacji schodowej wykorzystuje proste symbole graficzne. Symbol włącznika schodowego zazwyczaj przedstawia prostokąt z trzema punktami połączeniowymi, a strzałki wskazują kierunek przepływu prądu lub połączenia. Symbol lampy jest zazwyczaj okręgiem z krzyżem lub żarówką w środku. Linie na schemacie reprezentują przewody, a ich przecięcia lub punkty połączeń są wyraźnie zaznaczone.

Szczególną uwagę na schemacie należy zwrócić na rolę przewodów korespondencyjnych. Są to dwa przewody, które łączą ze sobą oba włączniki schodowe. Ich zadaniem jest przekazywanie sygnału między włącznikami. Kiedy naciskasz jeden z włączników, zmienia on połączenie wewnętrzne, kierując prąd przez jeden z dwóch przewodów korespondencyjnych. Drugi włącznik odbiera ten sygnał i na jego podstawie decyduje, czy zamknąć obwód i zasilić lampę, czy też go otworzyć. Ten mechanizm przełączania sprawia, że stan obwodu zawsze zmienia się na przeciwny, niezależnie od tego, który włącznik zostanie użyty.

Najczęstsze błędy i problemy – jak ich uniknąć i co zrobić, gdy coś nie działa?

• Światło działa tylko w jednej konfiguracji: Najczęstszą przyczyną jest nieprawidłowe podłączenie przewodów korespondencyjnych lub pomylenie ich z przewodem fazowym. Sprawdź, czy oba przewody korespondencyjne są prawidłowo podłączone do zacisków "1" i "2" na obu włącznikach. Upewnij się również, że przewód fazowy jest podłączony do właściwego zacisku wejściowego pierwszego włącznika, a z drugiego włącznika wychodzi przewód fazowy do lampy.
• Pomylenie przewodów fazowych z neutralnymi: Jest to bardzo groźny błąd, który może prowadzić do porażenia prądem nawet po wyłączeniu włącznika. Przewód fazowy (L) zawsze powinien być podłączony do zacisku wejściowego włącznika, a następnie wychodzić z drugiego włącznika do lampy. Przewód neutralny (N) i ochronny (PE) nigdy nie powinny być podłączane do zacisków włącznika schodowego. Zawsze używaj próbnika napięcia, aby zidentyfikować przewody.
• Włącznik nie reaguje: Jeśli włącznik wydaje się "martwy", najpierw upewnij się, że zasilanie w obwodzie jest włączone. Następnie sprawdź wszystkie połączenia w puszkach instalacyjnych czy przewody są dobrze dokręcone i nie poluzowały się. Możliwe jest również uszkodzenie samego włącznika, zwłaszcza jeśli jest starszy lub był narażony na przeciążenie. W takim przypadku konieczna może być jego wymiana.

A co, jeśli potrzebujesz trzech (lub więcej) włączników? Wprowadzenie do włącznika krzyżowego

System dwóch włączników schodowych jest idealny do sterowania jednym punktem świetlnym z dwóch miejsc. Jednak w większych pomieszczeniach lub na dłuższych ciągach komunikacyjnych, takich jak wielopoziomowe schody czy obszerne korytarze, może pojawić się potrzeba sterowania oświetleniem z trzech, czterech, a nawet większej liczby punktów. W takich sytuacjach z pomocą przychodzi włącznik krzyżowy, zwany również przełącznikiem schodowym krzyżowym.

Włącznik krzyżowy działa jak "skrzyżowanie" dla obwodu elektrycznego. Instaluje się go zawsze między dwoma włącznikami schodowymi. W układzie, gdzie mamy na przykład trzy punkty sterowania, użyjemy dwóch włączników schodowych (na krańcach) i jednego włącznika krzyżowego (pośrodku). Włącznik krzyżowy posiada cztery zaciski i jego zadaniem jest "odwrócenie" połączenia przewodów korespondencyjnych, które do niego dochodzą, zanim trafią do kolejnego włącznika w szeregu. Dzięki temu, niezależnie od tego, który z włączników (schodowych czy krzyżowych) zostanie naciśnięty, zawsze można zmienić stan obwodu na przeciwny.
