Jak podłączyć lampę z wyłącznikiem? Bezpieczny poradnik krok po kroku

Podłączenie lampy z wyłącznikiem to zadanie, które wymaga podstawowej wiedzy z zakresu elektryki i ścisłego przestrzegania zasad bezpieczeństwa. Kluczowe jest, aby przed rozpoczęciem jakichkolwiek prac bezwzględnie odłączyć zasilanie w skrzynce z bezpiecznikami, a następnie sprawdzić brak napięcia w przewodach za pomocą próbnika napięcia. Według danych Maxlight, w polskich instalacjach elektrycznych obowiązuje standardowy kod kolorów przewodów: brązowy lub czarny (L) przewód fazowy, niebieski (N) przewód neutralny, oraz żółto-zielony (PE) przewód ochronny. Do podstawowych narzędzi potrzebnych do wykonania tego zadania należą: próbnik napięcia, śrubokręty, ściągacz do izolacji oraz kostki lub złączki do kabli. W przypadku prostych prac, jak wymiana lampy, nie są wymagane specjalistyczne uprawnienia SEP, jednak przy jakichkolwiek wątpliwościach lub przy tworzeniu nowej instalacji, należy wezwać wykwalifikowanego elektryka.

Podłączanie lampy – czy na pewno możesz to zrobić samodzielnie?

Decyzja o samodzielnym podłączeniu lampy powinna być poprzedzona rzetelną oceną własnych umiejętności i wiedzy. Choć wiele osób uważa to za prostą czynność, która nie wymaga specjalistycznych uprawnień, kluczowe jest bezwzględne przestrzeganie zasad bezpieczeństwa i precyzyjne wykonanie każdego kroku. Jeśli masz jakiekolwiek wątpliwości co do stanu swojej instalacji elektrycznej, jej wieku, czy też nie jesteś pewien, jak prawidłowo zidentyfikować poszczególne przewody, zdecydowanie lepiej jest powierzyć to zadanie wykwalifikowanemu specjaliście. Pamiętaj, że błąd w instalacji elektrycznej może prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po zagrożenie pożarowe lub porażenie prądem.

Bezpieczeństwo przede wszystkim: jak odłączyć zasilanie i dlaczego próbnik napięcia to Twój najlepszy przyjaciel?

Pierwszym i absolutnie kluczowym krokiem przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej jest odłączenie zasilania. Udaj się do skrzynki z bezpiecznikami i zlokalizuj odpowiedni obwód, do którego podłączona jest lampa. Najbezpieczniej jest wyłączyć główny wyłącznik prądu, jeśli taki posiadasz, lub wyłączyć konkretny bezpiecznik odpowiadający za dany obwód. Nigdy nie polegaj jedynie na wyłączniku światła, ponieważ może on być uszkodzony lub podłączony w sposób, który nie odcina całkowicie zasilania. Po wyłączeniu bezpiecznika, musisz bezwzględnie sprawdzić, czy w przewodach faktycznie nie ma napięcia. Tutaj do akcji wkracza Twój najlepszy przyjaciel próbnik napięcia. Jest to proste, ale niezwykle ważne narzędzie, które pozwala wykryć obecność prądu. Używaj go zgodnie z instrukcją producenta, dotykając końcówką próbnika kolejno każdego z przewodów, które będziesz podłączać. Jeśli próbnik nie świeci i nie wydaje żadnych dźwięków (w zależności od modelu), możesz być pewien, że zasilanie zostało bezpiecznie odłączone. Pamiętaj, że nawet chwilowe zignorowanie tego kroku może mieć tragiczne skutki.

Niezbędnik domowego elektryka: jakie narzędzia musisz przygotować?

• Próbnik napięcia: Niezbędny do sprawdzenia, czy w przewodach nie ma prądu.
• Śrubokręty: Płaski i krzyżakowy, o odpowiednich rozmiarach do odkręcania zacisków w lampie i włączniku.
• Ściągacz do izolacji: Pozwala na precyzyjne ściągnięcie izolacji z końcówek przewodów bez ich uszkadzania.
• Kombinerki: Przydatne do przytrzymywania przewodów lub ich delikatnego kształtowania.
• Nożyk do kabli: Może być używany do ściągania grubszej izolacji zewnętrznej kabla.
• Kostki lub złączki do kabli: Służą do bezpiecznego i trwałego łączenia przewodów (np. popularne złączki Wago).

Uprawnienia SEP – kiedy prosta wymiana lampy wymaga wezwania fachowca?

W kontekście prostych prac, takich jak wymiana starej lampy na nową, zazwyczaj nie jest wymagane posiadanie uprawnień SEP (Stowarzyszenia Elektryków Polskich). Są to prace, które wielu domowych majsterkowiczów wykonuje samodzielnie, pod warunkiem posiadania podstawowej wiedzy i ścisłego przestrzegania zasad bezpieczeństwa, o których już wspominaliśmy. Jednakże, istnieją sytuacje, w których absolutnie konieczne jest wezwanie wykwalifikowanego elektryka. Należą do nich między innymi: modernizacja instalacji elektrycznej, dodawanie nowych punktów świetlnych, montaż nowych obwodów, czy też praca przy instalacjach starszych, o nieznanej lub niestandardowej budowie. Jeśli nie masz pewności co do stanu przewodów, ich oznaczeń, czy też czujesz się niepewnie na jakimkolwiek etapie prac, nie ryzykuj. Bezpieczeństwo Twoje i Twoich bliskich jest najważniejsze, a koszty zatrudnienia fachowca są nieporównywalnie niższe niż potencjalne koszty naprawy szkód spowodowanych przez nieprawidłowo wykonane prace elektryczne.

Klucz do sukcesu: Jak rozszyfrować kolory kabli w Twojej ścianie i lampie?

Zrozumienie systemu oznaczeń kolorystycznych przewodów elektrycznych to fundament bezpiecznego i poprawnego podłączenia każdej lampy. Bez tej wiedzy łatwo o pomyłkę, która może być nie tylko kosztowna w skutkach, ale przede wszystkim niebezpieczna. Na szczęście, w Polsce obowiązują jasne i ujednolicone standardy, które znacząco ułatwiają identyfikację poszczególnych żył. Warto je poznać i zapamiętać, ponieważ są one kluczowe nie tylko przy podłączaniu oświetlenia, ale przy każdej pracy z instalacją elektryczną.

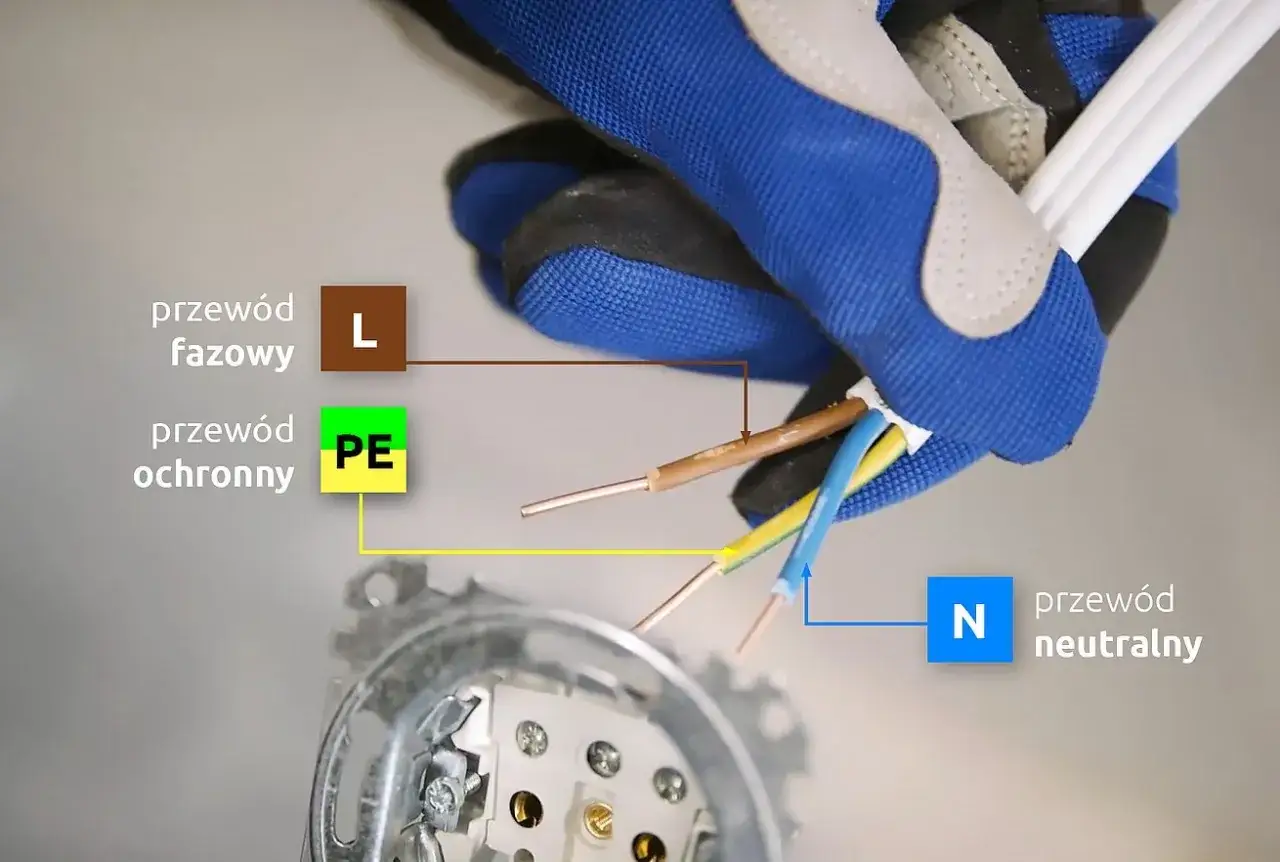

Przewód fazowy (L), neutralny (N) i ochronny (PE) – jaką rolę odgrywa każdy z nich?

• Przewód fazowy (L): Jest to przewód, przez który płynie prąd elektryczny z sieci do urządzenia. Nazywany jest często "gorącym" przewodem. To właśnie ten przewód jest przerywany przez włącznik światła, aby umożliwić włączanie i wyłączanie lampy. Dotknięcie nieizolowanego przewodu fazowego pod napięciem grozi porażeniem prądem.
• Przewód neutralny (N): Ten przewód służy do zamknięcia obwodu elektrycznego. Prąd, po wykonaniu pracy w urządzeniu, wraca nim do źródła zasilania. Jest on zazwyczaj podłączony bezpośrednio i nie jest przerywany przez włącznik.
• Przewód ochronny (PE): Jest to przewód bezpieczeństwa, często określany jako uziemienie. Jego główną rolą jest ochrona przed porażeniem prądem w przypadku awarii, na przykład gdy izolacja przewodu fazowego uszkodzi się i dotknie metalowej obudowy lampy. W takiej sytuacji przewód PE odprowadza prąd do ziemi, chroniąc użytkownika przed porażeniem.

Brązowy, czarny, niebieski, żółto-zielony: poznaj aktualne standardy kolorystyczne

Na szczęście, identyfikacja przewodów w nowoczesnych instalacjach jest prosta, dzięki ujednoliconym standardom kolorystycznym. Zgodnie z aktualnymi normami, zarówno polskimi, jak i europejskimi, poszczególne przewody oznaczone są w następujący sposób:

• Faza (L): Najczęściej spotkasz przewód w kolorze brązowym. W starszych instalacjach dopuszczalny jest również kolor czarny.
• Neutralny (N): Ten przewód zawsze ma kolor niebieski.
• Ochronny (PE): Jest to przewód dwukolorowy, zawsze oznaczony jako żółto-zielony.

Znajomość tych kolorów jest absolutnie kluczowa. Pozwala na szybką i bezpieczną identyfikację poszczególnych żył, co jest niezbędne do prawidłowego podłączenia lampy.

Co zrobić, gdy w starej instalacji kolory kabli są niestandardowe?

Starsze instalacje elektryczne, często pochodzące sprzed wielu lat, mogą stanowić pewne wyzwanie ze względu na niestandardowe oznaczenia kolorystyczne przewodów. W takich przypadkach, poleganie wyłącznie na kolorach jest ryzykowne. Jeśli napotkasz przewody o innych kolorach niż te opisane powyżej (np. czerwone, białe, szare), absolutnie niezbędne jest użycie próbnika napięcia do precyzyjnej identyfikacji przewodu fazowego (L). Po odłączeniu zasilania, możesz ostrożnie ściągnąć niewielki fragment izolacji z każdego przewodu i za pomocą próbnika sprawdzić, który z nich przewodzi prąd. W przypadku jakichkolwiek wątpliwości, braku możliwości jednoznacznej identyfikacji przewodów, lub gdy instalacja wydaje się być w złym stanie technicznym, nie wahaj się ani chwili skonsultuj się z wykwalifikowanym elektrykiem. Bezpieczeństwo jest priorytetem.

Instrukcja krok po kroku: Jak bezpiecznie podłączyć lampę sufitową do pojedynczego włącznika?

Teraz, gdy już wiesz, jak rozpoznać przewody i jakie narzędzia będą Ci potrzebne, przejdźmy do praktycznej części podłączenia lampy sufitowej do pojedynczego włącznika. Pamiętaj, że każdy krok musi być wykonany z najwyższą starannością i przy bezwzględnym odłączeniu zasilania. Postępuj zgodnie z poniższą instrukcją, a z pewnością poradzisz sobie z tym zadaniem.

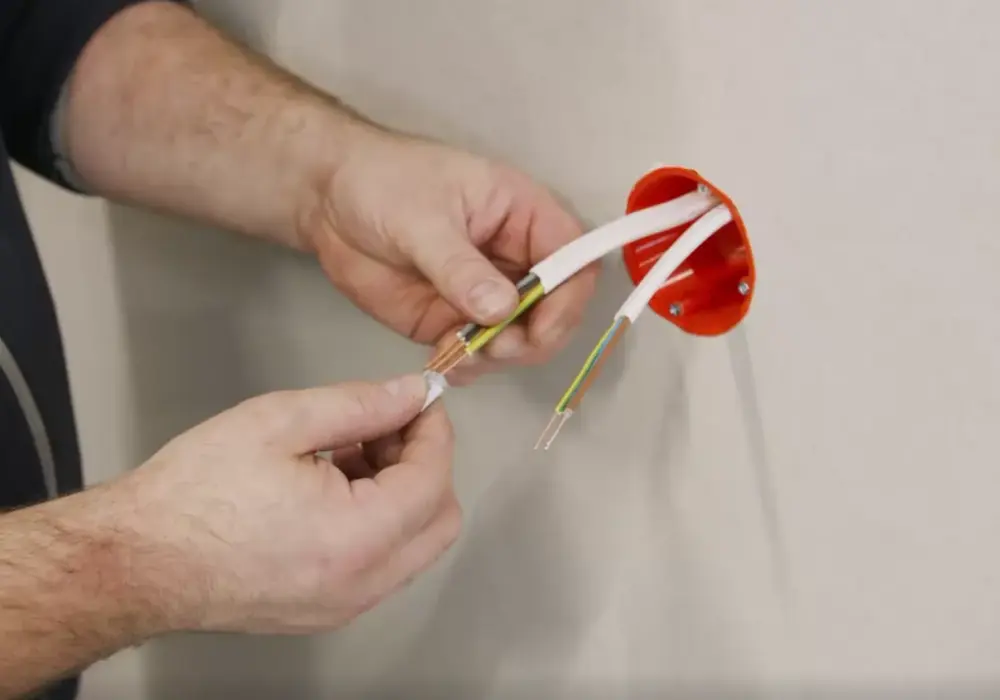

Krok 1: Przygotowanie przewodów w suficie i kostce przyłączeniowej

1. Upewnij się po raz kolejny, że zasilanie jest odłączone w skrzynce z bezpiecznikami. Potwierdź brak napięcia w przewodach wychodzących z sufitu za pomocą próbnika napięcia.
2. Jeśli przewody są zakończone izolacją, delikatnie ściągnij około 1-1,5 cm izolacji zewnętrznej z kabla wychodzącego z sufitu. Użyj do tego ściągacza do izolacji lub ostrożnie nożyka do kabli, uważając, aby nie uszkodzić żył wewnątrz.
3. Następnie, ściągnij izolację z końcówek każdej z żył (brązowej/czarnej, niebieskiej, żółto-zielonej) na długość około 1 cm.
4. W suficie zazwyczaj znajduje się puszka z kostką elektryczną lub złączkami (np. Wago), do której należy podłączyć przewody lampy. Upewnij się, że kostka jest w dobrym stanie i jej zaciski są czyste.

Krok 2: Identyfikacja i przygotowanie przewodów w nowej lampie

Nowa lampa, którą będziesz podłączać, powinna posiadać przewody oznaczone tymi samymi kolorami, co instalacja domowa: brązowy lub czarny (L), niebieski (N) i żółto-zielony (PE). Jeśli lampa jest wyposażona w kostkę przyłączeniową, często przewody są już tam wstępnie podłączone. Jeśli jednak musisz podłączyć je samodzielnie, postępuj podobnie jak w przypadku przewodów z sufitu: zidentyfikuj poszczególne żyły i ściągnij izolację z ich końcówek na długość około 1 cm.

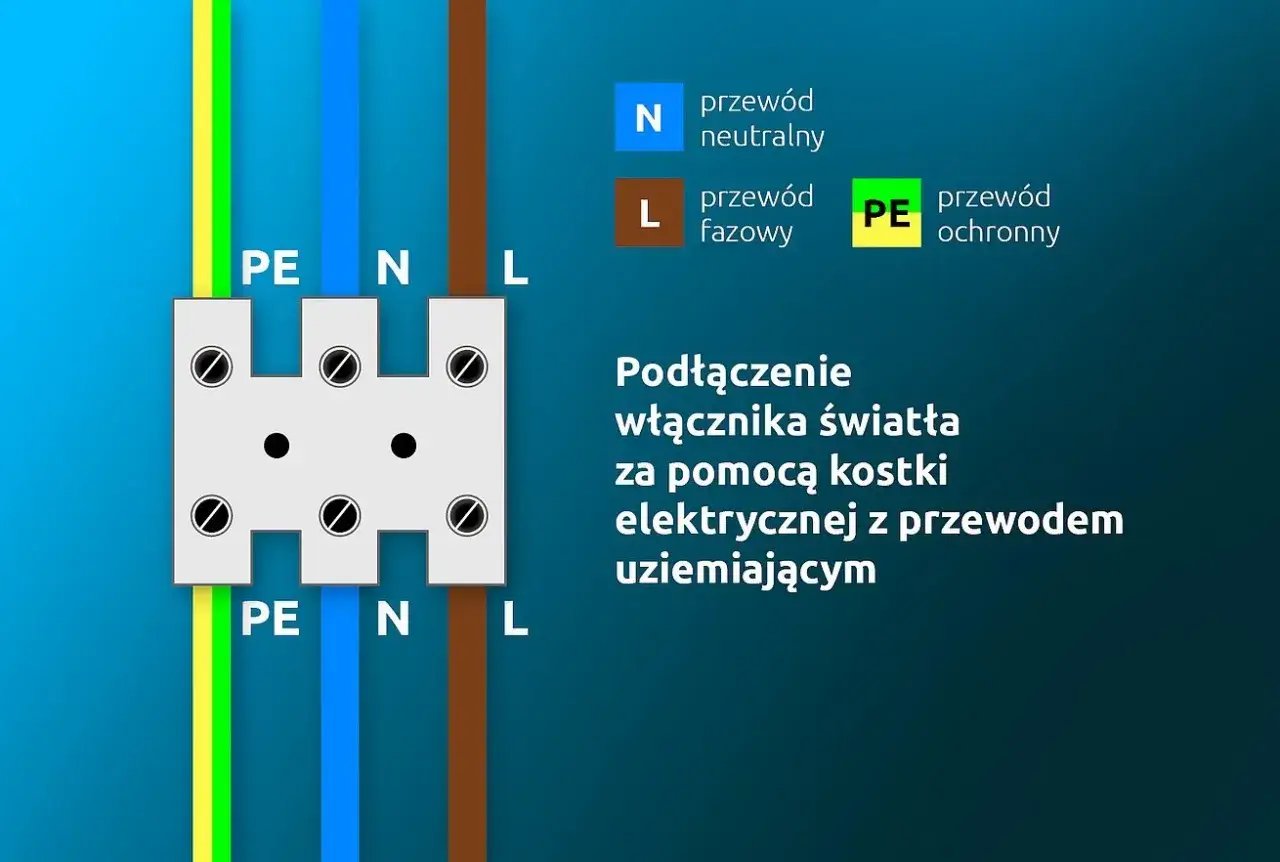

Krok 3: Schemat połączenia, czyli który kabel połączyć z którym?

Pamiętaj, że włącznik światła służy do przerywania obwodu tylko w przewodzie fazowym (L). Pozostałe przewody, neutralny (N) i ochronny (PE), są łączone bezpośrednio. Oto schemat połączenia dla typowej lampy z pojedynczym włącznikiem:

• Przewód fazowy (L) z sufitu (brązowy/czarny): Podłącz do jednego z zacisków włącznika światła.
• Drugi zacisk włącznika światła: Podłącz do przewodu fazowego (L) lampy (brązowy/czarny).
• Przewód neutralny (N) z sufitu (niebieski): Podłącz bezpośrednio do przewodu neutralnego (N) lampy (niebieski). Zazwyczaj robi się to w puszce sufitowej za pomocą kostki elektrycznej lub złączki.
• Przewód ochronny (PE) z sufitu (żółto-zielony): Podłącz bezpośrednio do przewodu ochronnego (PE) lampy (żółto-zielony). Również w tym przypadku użyj kostki lub złączki w puszce sufitowej.

Krok 4: Montaż lampy do sufitu i sprawdzenie poprawności działania

1. Po wykonaniu wszystkich połączeń elektrycznych, upewnij się, że wszystkie żyły są solidnie zamocowane w zaciskach i nie ma żadnych luźnych drutów.
2. Starannie ułóż przewody i zamontuj lampę do sufitu zgodnie z instrukcją producenta. Upewnij się, że przewody nie są przyciśnięte przez elementy montażowe lampy.
3. Wróć do skrzynki z bezpiecznikami i przywróć zasilanie dla danego obwodu.
4. Sprawdź działanie lampy, naciskając włącznik światła. Lampa powinna się zapalić.
5. Jeśli lampa nie działa, nie panikuj. Przejdź do sekcji dotyczącej najczęstszych błędów i problemów, aby zdiagnozować przyczynę.

A co, jeśli lampa nie ma wtyczki? Montaż włącznika na kablu krok po kroku

Niektóre lampy, zwłaszcza te stojące, biurkowe lub dekoracyjne, nie są wyposażone w standardową wtyczkę. Zamiast tego, posiadają przewód zakończony gołym kablem, do którego należy podłączyć włącznik przelotowy. Jest to bardzo praktyczne rozwiązanie, które pozwala na łatwe sterowanie oświetleniem. Montaż takiego włącznika jest nieco inny niż podłączenie lampy do instalacji ściennej, ale równie ważna jest precyzja i bezpieczeństwo.

Wybór odpowiedniego włącznika przelotowego – na co zwrócić uwagę?

Wybór odpowiedniego włącznika przelotowego jest kluczowy dla bezpieczeństwa i funkcjonalności lampy. Oto kilka czynników, na które warto zwrócić uwagę:

• Moc znamionowa: Włącznik musi być przystosowany do mocy lampy. Zazwyczaj informacja o maksymalnej mocy, jaką może obsłużyć włącznik, znajduje się na jego obudowie lub opakowaniu. Użycie włącznika o zbyt niskiej mocy może prowadzić do jego przegrzania, uszkodzenia, a nawet pożaru.
• Rodzaj kabla: Upewnij się, że włącznik jest przeznaczony do pracy z kablem o takiej samej liczbie żył, jak kabel lampy. Jeśli lampa posiada przewód ochronny (PE), potrzebny będzie włącznik z odpowiednimi zaciskami dla tej żyły.
• Jakość wykonania i certyfikaty bezpieczeństwa: Wybieraj produkty renomowanych producentów, które posiadają odpowiednie certyfikaty bezpieczeństwa (np. CE).
• Estetyka i łatwość montażu: Oprócz parametrów technicznych, warto zwrócić uwagę na wygląd włącznika, aby pasował do stylu lampy i wnętrza. Niektóre modele są łatwiejsze w montażu niż inne.

Jak precyzyjnie przeciąć kabel i przygotować żyły do montażu?

Przed przystąpieniem do montażu włącznika na kablu, należy go odpowiednio przygotować. Pamiętaj, że pracujesz z przewodem podłączonym do źródła prądu (nawet jeśli jest to tylko kabel lampy, który będzie podłączony do gniazdka), dlatego kluczowe jest odłączenie lampy od zasilania, jeśli była podłączona. Następnie wykonaj następujące kroki:

1. Wybierz miejsce na kablu, w którym chcesz zamontować włącznik.
2. Za pomocą ostrego nożyka lub specjalnego noża do kabli, ostrożnie przetnij izolację zewnętrzną kabla na długość wymaganą przez instrukcję montażu włącznika. Uważaj, aby nie przeciąć żył wewnątrz.
3. Następnie, w miejscu cięcia, delikatnie rozchyl izolację zewnętrzną i zdejmij ją z obu końców przeciętego kabla.
4. Ściągnij izolację z końcówek poszczególnych żył (L, N, PE jeśli występują) na długość wskazaną w instrukcji włącznika. Zazwyczaj jest to około 0,5-1 cm.

Podłączanie przewodów wewnątrz włącznika – jak nie popełnić błędu?

Montaż włącznika przelotowego wymaga precyzyjnego podłączenia żył kabla do odpowiednich zacisków w obudowie włącznika. Kluczowa zasada jest taka sama jak przy instalacji ściennej: włącznik przerywa tylko przewód fazowy (L). Oto jak to zrobić:

1. Zidentyfikuj zaciski włącznika. Zazwyczaj są one oznaczone lub opisane.
2. Przewód fazowy (L) z jednej strony kabla: Podłącz do jednego z zacisków przeznaczonych do przerywania obwodu (często oznaczonych jako "L" lub jako zaciski wejściowe/wyjściowe).
3. Przewód fazowy (L) z drugiej strony kabla: Podłącz do drugiego zacisku przeznaczonego do przerywania obwodu.
4. Przewody neutralny (N) i ochronny (PE) (jeśli występują): Te przewody nie są przerywane przez włącznik. Powinny być połączone bezpośrednio ze sobą. W obudowie włącznika często znajdują się dodatkowe zaciski, które służą do połączenia tych żył. Połącz je ze sobą za pomocą odpowiedniego złączki lub wykorzystując dedykowane zaciski włącznika.
5. Po podłączeniu wszystkich przewodów, upewnij się, że są one solidnie zamocowane w zaciskach i nie ma żadnych luźnych drutów, które mogłyby spowodować zwarcie.
6. Zamknij obudowę włącznika zgodnie z instrukcją producenta.

Najczęstsze błędy i problemy – tego musisz unikać!

Podczas podłączania lampy lub montażu włącznika, nawet przy zachowaniu ostrożności, mogą pojawić się pewne problemy. Znajomość najczęstszych błędów i ich przyczyn pozwoli Ci szybko zdiagnozować problem i uniknąć dalszych kłopotów. Pamiętaj, że w razie wątpliwości, zawsze lepiej jest przerwać pracę i skonsultować się z fachowcem.

Lampa nie świeci po podłączeniu – co sprawdzić w pierwszej kolejności?

• Sprawdź zasilanie: Upewnij się, że bezpiecznik odpowiedzialny za dany obwód jest włączony, a główny wyłącznik prądu (jeśli jest) również jest w pozycji "ON".
• Sprawdź żarówkę: Czy żarówka jest sprawna? Czy jest prawidłowo wkręcona w oprawkę? Czasami najprostsze rozwiązanie okazuje się być tym właściwym.
• Weryfikacja połączeń: Sprawdź wszystkie połączenia elektryczne. Czy przewody są solidnie zamocowane w zaciskach? Czy żaden przewód się nie wypiął? Dotyczy to zarówno połączeń w lampie, jak i w puszce sufitowej czy włączniku.
• Poprawność podłączenia włącznika: Upewnij się, że przewód fazowy (L) został prawidłowo podłączony do obu zacisków włącznika (jeśli jest to włącznik przelotowy na kablu) lub od wejścia do wyjścia włącznika ściennego.

"Wybija korki" po włączeniu światła – gdzie szukać przyczyny zwarcia?

Jeśli po włączeniu światła bezpiecznik natychmiast wyzwala się (tzw. "wybija korki"), jest to najczęściej oznaka zwarcia. Zwarcie to niekontrolowane połączenie między przewodami, które powinno być od siebie odizolowane, a które prowadzi do gwałtownego przepływu prądu. Potencjalne przyczyny zwarcia to:

• Nieprawidłowe połączenie przewodów: Najczęstszą przyczyną jest przypadkowe zetknięcie się przewodu fazowego (L) z przewodem neutralnym (N) lub ochronnym (PE) w wyniku błędu podczas podłączania.
• Uszkodzona izolacja: Jeśli izolacja na przewodach jest uszkodzona (np. przetarta, przegryziona przez gryzonie), może dojść do kontaktu żył ze sobą lub z metalową obudową lampy, co również spowoduje zwarcie.
• Uszkodzona lampa lub żarówka: W rzadkich przypadkach samo urządzenie (lampa lub żarówka) może być wadliwe i powodować zwarcie.

W przypadku zwarcia, należy natychmiast odłączyć zasilanie i bardzo dokładnie sprawdzić wszystkie połączenia, izolację przewodów oraz samą lampę. Jeśli nie jesteś w stanie zlokalizować przyczyny, wezwij elektryka.

Przeczytaj również: Sypiący się tynk: skuteczne sposoby wzmocnienia i renowacji krok po kroku

Pomylenie przewodu neutralnego z ochronnym – jakie to niesie za sobą ryzyko?

Pomylenie przewodu neutralnego (N) z przewodem ochronnym (PE) to jeden z najpoważniejszych błędów, jaki można popełnić podczas prac elektrycznych. Niesie to za sobą ogromne ryzyko porażenia prądem. Przewód ochronny (PE) jest kluczowym elementem bezpieczeństwa, który ma za zadanie odprowadzić prąd do ziemi w przypadku awarii. Jeśli zamiast niego podłączysz przewód neutralny, metalowe części lampy (np. obudowa) mogą znaleźć się pod napięciem w przypadku uszkodzenia izolacji przewodu fazowego. Wówczas dotknięcie takiej lampy może doprowadzić do śmiertelnego porażenia prądem. Dlatego tak ważne jest, aby zawsze dokładnie identyfikować przewody, korzystać z próbnika napięcia i znać obowiązujące standardy kolorystyczne.
