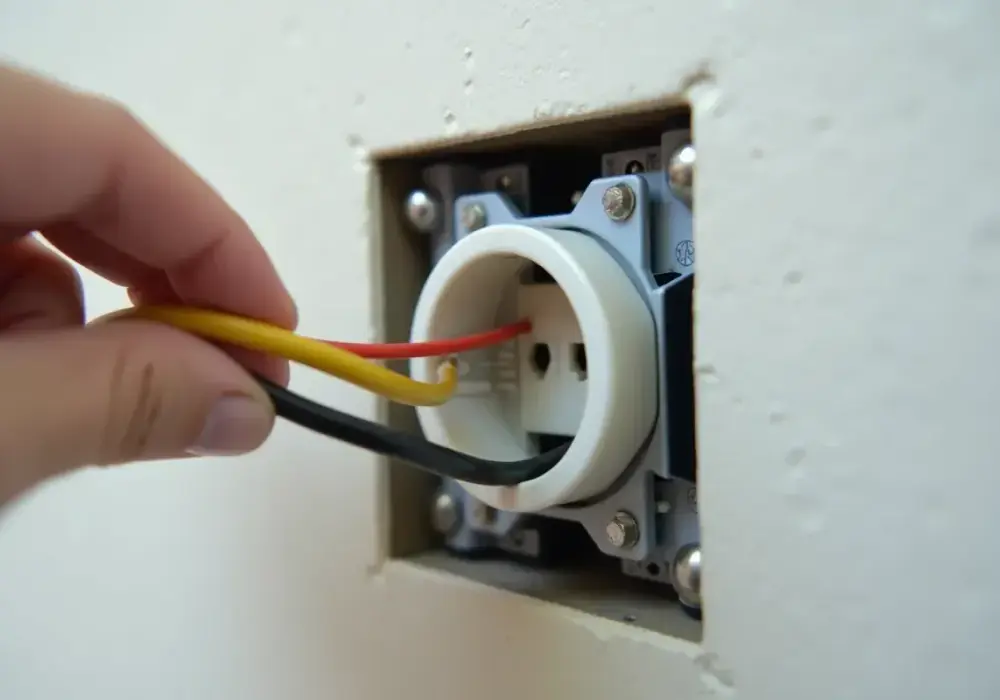

Podłączenie gniazdka elektrycznego z uziemieniem to czynność, która może wydawać się prosta, jednak wymaga precyzji, wiedzy i bezwzględnego przestrzegania zasad bezpieczeństwa. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, wyjaśniając nie tylko "jak", ale przede wszystkim "dlaczego" pewne rzeczy robimy właśnie w taki sposób. Zrozumienie roli uziemienia, poznanie obowiązujących przepisów i prawidłowe rozpoznanie przewodów to klucz do bezpiecznego i skutecznego montażu. Pamiętaj, że praca z prądem to nie zabawa wymaga odpowiedzialności i odpowiednich kwalifikacji.
Bezpieczne podłączenie gniazdka z uziemieniem to podstawa ochrony przed porażeniem
- Zawsze wyłącz zasilanie i sprawdź brak napięcia przed rozpoczęciem prac.
- W Polsce prace elektryczne powinny być wykonywane przez osoby z uprawnieniami SEP G1 "E".
- Przewody mają standardowe kolory: L (faza - brąz/czarny), N (neutralny - niebieski), PE (ochronny - żółto-zielony).
- Prawidłowe podłączenie to L do lewego zacisku, N do prawego, PE do bolca uziemiającego.
- "Zerowanie" w starych instalacjach jest przestarzałe i mniej bezpieczne niż dedykowany przewód PE.
- Niezbędne narzędzia to m.in. izolowany śrubokręt, próbnik napięcia i szczypce do izolacji.
Dlaczego bolec w gniazdku to Twój cichy anioł stróż? Zrozumienie roli uziemienia
Często postrzegamy gniazdko elektryczne jedynie jako punkt poboru energii, jednak obecność bolca uziemiającego to znacznie więcej niż tylko dodatkowa "dziurka w ścianie". To kluczowy element systemu bezpieczeństwa, który ma za zadanie chronić Ciebie i Twoją rodzinę przed porażeniem prądem, a także zabezpieczyć podłączony sprzęt przed uszkodzeniem. Można go porównać do cichego anioła stróża działa dyskretnie, ale jego obecność jest nieoceniona w krytycznych momentach.
Nie tylko "dziurka w ścianie" – czym jest uziemienie i jak chroni Twoje życie?
Technicznie rzecz biorąc, uziemienie to nic innego jak połączenie metalowych części obudowy urządzenia elektrycznego z przewodem ochronnym (PE), który prowadzi do ziemi. Bolec w gniazdku stanowi fizyczne połączenie z tym systemem. W normalnych warunkach przewód ochronny nie przewodzi prądu. Jego rola ujawnia się w momencie awarii, na przykład gdy uszkodzona zostanie izolacja przewodu fazowego i dotknie on obudowy urządzenia. W takiej sytuacji, zamiast napięcie pojawić się na dostępnej dla człowieka powierzchni, jest ono natychmiast odprowadzane do ziemi przez przewód PE. To szybkie odprowadzenie prądu powoduje przepływ dużego prądu, co z kolei powinno spowodować zadziałanie zabezpieczeń wyłącznika nadprądowego lub, co jeszcze lepiej, wyłącznika różnicowoprądowego, odcinając zasilanie i zapobiegając porażeniu.
Gniazdko z uziemieniem vs bez uziemienia – kluczowa różnica dla bezpieczeństwa sprzętu i rodziny
Podstawowa różnica między gniazdkiem z uziemieniem a tym bez niego jest fundamentalna dla bezpieczeństwa. Gniazdka bez bolca uziemiającego, często spotykane w starszych instalacjach, są przeznaczone wyłącznie dla urządzeń o podwójnej izolacji (klasa II ochrony przeciwporażeniowej), które z natury swojej konstrukcji nie wymagają dodatkowego uziemienia. Natomiast gniazdka z uziemieniem, wyposażone w bolec, są standardem w nowoczesnych instalacjach i wymogiem bezpieczeństwa dla większości urządzeń AGD i RTV, takich jak lodówki, pralki, komputery czy telewizory. Ich brak w instalacji lub nieprawidłowe podłączenie stanowi poważne ryzyko.
Zanim dotkniesz kabli: absolutne podstawy bezpieczeństwa i przepisy w Polsce
Praca z elektrycznością niesie ze sobą nieodłączne ryzyko. Zanim w ogóle pomyślisz o odkręceniu śrubki w gniazdku, musisz mieć świadomość, że bezpieczeństwo jest absolutnym priorytetem. Niewłaściwe postępowanie może prowadzić do poważnych obrażeń, a nawet śmierci. Dlatego tak ważne jest, aby podejść do tego zadania z najwyższą ostrożnością i odpowiednim przygotowaniem.
Krok zero: Jak prawidłowo wyłączyć zasilanie i upewnić się, że prąd nie płynie?
To najważniejszy krok, od którego zawsze należy zacząć. Znajdź swoją skrzynkę z bezpiecznikami zazwyczaj znajduje się ona w przedpokoju, korytarzu lub piwnicy. Zidentyfikuj bezpiecznik odpowiadający za obwód, w którym znajduje się gniazdko, które chcesz wymienić lub zamontować. Najbezpieczniej jest wyłączyć główny wyłącznik prądu, jeśli masz taką możliwość. Po wyłączeniu bezpiecznika musisz bezwzględnie sprawdzić, czy w przewodach faktycznie nie ma napięcia. Użyj do tego próbnika napięcia lub miernika uniwersalnego. Dotknij końcówką próbnika każdego z przewodów oraz zacisków gniazdka. Jeśli próba wykaże brak napięcia, dopiero wtedy możesz przystąpić do dalszych prac. Nigdy nie polegaj wyłącznie na wyłączonym bezpieczniku zawsze potwierdź brak napięcia.
Czy mogę to zrobić sam? Kto zgodnie z polskim prawem może podłączyć gniazdko (uprawnienia SEP)
W Polsce prawo jasno określa, kto może wykonywać prace przy instalacjach elektrycznych. Zgodnie z przepisami, montaż, demontaż, naprawa czy konserwacja urządzeń elektrycznych, w tym podłączanie gniazdek, powinny być przeprowadzane przez osoby posiadające odpowiednie kwalifikacje. Mowa tu o świadectwie kwalifikacyjnym, tzw. uprawnieniach SEP G1 "E" (elektryczne eksploatacyjne). Samodzielne wykonywanie takich prac bez wymaganych uprawnień jest nie tylko ryzykowne, ale również niezgodne z prawem. Może to prowadzić do niebezpiecznych sytuacji, a w przypadku awarii do problemów z ubezpieczeniem lub utraty gwarancji na sprzęt. Pamiętaj, że ten artykuł ma charakter wyłącznie informacyjny i edukacyjny, a wszelkie prace elektryczne powinny być zlecane profesjonalistom.
Twój niezbędnik: Jakie narzędzia i materiały musisz przygotować przed pracą?
Aby praca przebiegła sprawnie i bezpiecznie, potrzebujesz kilku podstawowych narzędzi i materiałów. Przygotuj:
- Izolowany śrubokręt (krzyżakowy i płaski) kluczowy do odkręcania i dokręcania zacisków. Izolacja chroni przed przypadkowym porażeniem.
- Próbnik napięcia (lub miernik uniwersalny) niezbędny do sprawdzenia braku napięcia.
- Szczypce do ściągania izolacji pozwalają na precyzyjne i bezpieczne usunięcie izolacji z końcówek przewodów.
- Kombinerki przydatne do przytrzymywania przewodów lub drobnych prac.
- Nowe gniazdko z uziemieniem upewnij się, że jest przeznaczone do montażu w Twojej instalacji (np. podtynkowe, natynkowe).
- Puszka podtynkowa (jeśli jest wymagana) w przypadku montażu w ścianie.
- Kostki zaciskowe (opcjonalnie) jeśli planujesz łączyć przewody.
Tęcza kabli pod tynkiem – jak rozpoznać i nie pomylić przewodów?
Instalacje elektryczne, zwłaszcza te nowsze, charakteryzują się uporządkowaną kolorystyką przewodów. Ta "tęcza kabli" nie jest przypadkowa to standard, który ma kluczowe znaczenie dla bezpieczeństwa i prawidłowego podłączenia każdego elementu instalacji, w tym gniazdka. Pomyłka w podłączeniu może mieć bardzo poważne konsekwencje.
Przewód fazowy (L) – czyli "ten, którym płynie prąd" (brązowy/czarny)
Przewód fazowy, oznaczany literą "L", jest tym, który dostarcza napięcie do urządzenia. W Polsce najczęściej ma kolor brązowy, ale w starszych instalacjach można spotkać również przewód czarny. Jest to najbardziej niebezpieczny przewód, ponieważ zawsze jest pod napięciem, gdy obwód jest włączony. Zawsze należy traktować go z najwyższą ostrożnością.
Przewód neutralny (N) – niezbędny do zamknięcia obwodu (niebieski)
Przewód neutralny, oznaczany literą "N", jest koloru niebieskiego. Jego zadaniem jest zamknięcie obwodu elektrycznego, umożliwiając przepływ prądu do urządzenia i z powrotem do źródła zasilania. Choć w normalnych warunkach nie powinien być pod napięciem, zawsze należy zachować ostrożność i traktować go jako potencjalnie niebezpieczny, zwłaszcza w przypadku awarii instalacji.
Przewód ochronny (PE) – klucz do bezpieczeństwa (żółto-zielony)
Przewód ochronny, oznaczany jako "PE", ma charakterystyczny, dwukolorowy wygląd: żółto-zielony. Jest to kluczowy element systemu uziemienia. Jego główna i najważniejsza funkcja to odprowadzanie niebezpiecznego napięcia do ziemi w przypadku awarii, chroniąc użytkownika przed porażeniem. Podłączenie tego przewodu jest absolutnie kluczowe dla bezpieczeństwa.
Podłączanie gniazdka z uziemieniem krok po kroku: instrukcja dla nowej instalacji (3 przewody)
Teraz, gdy już wiesz, dlaczego uziemienie jest tak ważne i jak rozpoznać poszczególne przewody, przejdźmy do praktycznej części montażu nowego gniazdka w instalacji trójprzewodowej. Pamiętaj, że te instrukcje dotyczą sytuacji, gdy w puszce elektrycznej masz dostępne wszystkie trzy przewody: fazowy (L), neutralny (N) i ochronny (PE).
Krok 1: Przygotowanie przewodów – jak prawidłowo zdjąć izolację?
Zanim podłączysz przewody do gniazdka, musisz odpowiednio przygotować ich końcówki. Użyj szczypiec do ściągania izolacji, aby ostrożnie usunąć około 1 cm izolacji z końca każdego przewodu. Ważne jest, aby nie uszkodzić samych żył miedzianych pod izolacją. Zbyt krótka izolacja może spowodować słaby kontakt, a zbyt długa zwiększa ryzyko zwarcia. Końcówka powinna być czysta i gotowa do umieszczenia w zacisku.
Krok 2: Podłączenie przewodu fazowego (L) – gdzie dokładnie go przykręcić?
Przewód fazowy (brązowy lub czarny) podłączamy do zacisku oznaczonego jako "L" lub znajdującego się po lewej stronie gniazdka (patrząc od przodu). Upewnij się, że żyła przewodu jest prawidłowo umieszczona w zacisku i mocno dokręcona śrubokrętem. Prawidłowe podłączenie fazy do lewego zacisku jest standardem w Polsce.
Krok 3: Podłączenie przewodu neutralnego (N) – druga strona obwodu
Przewód neutralny (niebieski) podłączamy do zacisku oznaczonego jako "N" lub znajdującego się po prawej stronie gniazdka. Podobnie jak w przypadku przewodu fazowego, upewnij się, że połączenie jest solidne i bezpieczne. Ten przewód jest niezbędny do zamknięcia obwodu elektrycznego.
Krok 4: Najważniejsze połączenie – mocowanie przewodu ochronnego (PE) do bolca
Przewód ochronny (żółto-zielony) podłączamy bezpośrednio do bolca uziemiającego gniazdka. Zazwyczaj jest tam specjalny zacisk przeznaczony właśnie dla tego przewodu. To połączenie jest absolutnie kluczowe dla bezpieczeństwa i nie wolno go pomylić z żadnym innym ani go pominąć. Upewnij się, że przewód jest pewnie zamocowany.
Krok 5: Finalny montaż – jak stabilnie i estetycznie osadzić gniazdko w puszce?
Po podłączeniu wszystkich przewodów, delikatnie ułóż je w puszce, tak aby nie były przyciśnięte. Następnie zamocuj mechanizm gniazdka w puszce za pomocą wkrętów rozporowych. Upewnij się, że gniazdko jest stabilnie osadzone i nie rusza się. Na koniec zamontuj ramkę ozdobną i pokrywę gniazdka. Całość powinna wyglądać estetycznie i być bezpiecznie zamocowana.
Stare budownictwo i tylko dwa kable w ścianie? Co musisz wiedzieć o "zerowaniu"
Wiele starszych budynków w Polsce posiada instalacje elektryczne, które różnią się od współczesnych standardów. Jedną z najczęstszych różnic jest obecność tylko dwóch przewodów w ścianie: fazowego (L) i neutralnego (N). W takich instalacjach stosowano kiedyś rozwiązanie znane jako "zerowanie", które dziś budzi wiele kontrowersji i jest uważane za mniej bezpieczne.
Na czym polega mostkowanie (zerowanie) i dlaczego kiedyś było standardem?
"Zerowanie", inaczej mostkowanie, polegało na połączeniu przewodu neutralnego (N) z bolcem ochronnym gniazdka. W czasach, gdy instalacje dwuprzewodowe były powszechne, było to akceptowane rozwiązanie. W przypadku awarii, na przykład przebicia izolacji i pojawienia się napięcia na obudowie urządzenia, prąd był odprowadzany przez przewód neutralny. To powodowało przepływ prądu, który powinien zadziałać zabezpieczenia (bezpiecznik), odcinając zasilanie. Było to rozwiązanie funkcjonalne w tamtych czasach, ale nie oferowało takiego poziomu bezpieczeństwa, jak dzisiejsze systemy.
Ryzyko i wady mostkowania – dlaczego dziś się od tego odchodzi?
Głównym i najpoważniejszym ryzykiem związanym z zerowaniem jest fakt, że w przypadku przerwania przewodu neutralnego przed gniazdkiem, bolec ochronny może znaleźć się pod pełnym napięciem fazowym. Oznacza to, że dotknięcie metalowej obudowy urządzenia podłączonego do takiego gniazdka mogłoby doprowadzić do śmiertelnego porażenia prądem. W nowoczesnych instalacjach stosuje się dedykowany przewód ochronny PE, który jest niezależny od przewodu neutralnego, co zapewnia znacznie wyższy poziom bezpieczeństwa. Z tego powodu zerowanie jest obecnie niedozwolone w nowych i modernizowanych instalacjach elektrycznych.
Mam tylko dwa przewody – co zrobić? Bezpieczne opcje i zalecenia elektryka
Jeśli w Twojej instalacji znajdują się tylko dwa przewody, a chcesz zamontować gniazdko z uziemieniem, najlepszym i najbezpieczniejszym rozwiązaniem jest modernizacja instalacji przez wykwalifikowanego elektryka. Profesjonalista będzie w stanie przeprowadzić instalację trzeciego przewodu ochronnego PE, co zapewni zgodność z obowiązującymi normami i maksymalne bezpieczeństwo. W sytuacji, gdy modernizacja jest niemożliwa lub odroczona, można rozważyć zastosowanie gniazdek bez uziemienia, ale tylko dla urządzeń, które tego nie wymagają (np. posiadają podwójną izolację). Zawsze jednak należy zachować szczególną ostrożność. Bezwzględnie zalecam konsultację z elektrykiem, który oceni stan Twojej instalacji i zaproponuje najlepsze, bezpieczne rozwiązanie.
Jak sprawdzić, czy wszystko działa? Test nowego gniazdka
Po zakończeniu montażu i podłączeniu gniazdka przychodzi czas na najważniejszy moment sprawdzenie, czy wszystko działa poprawnie i przede wszystkim bezpiecznie. Ten etap pozwala upewnić się, że wykonana praca jest zgodna ze sztuką i spełnia standardy bezpieczeństwa.
Moment prawdy: Bezpieczne testowanie napięcia i poprawności połączeń
Zanim włączysz zasilanie, jeszcze raz wizualnie sprawdź wszystkie połączenia. Upewnij się, że żaden przewód nie jest poluzowany ani nie dotyka sąsiednich zacisków. Po upewnieniu się, że wszystko jest w porządku, włącz zasilanie w skrzynce z bezpiecznikami. Następnie, używając próbnika napięcia lub miernika, sprawdź obecność napięcia w otworach gniazdka. Powinieneś zmierzyć napięcie między zaciskiem fazowym a neutralnym. Następnie sprawdź działanie bolca ochronnego można to zrobić za pomocą specjalnego testera gniazdek, który wskaże prawidłowość połączeń, lub przez sprawdzenie, czy próbnik napięcia nie świeci na bolcu ochronnym, co oznaczałoby jego nieprawidłowe podłączenie lub brak uziemienia.
Przeczytaj również: Czym umyć ściany przed malowaniem, aby uniknąć błędów i strat?
Typowe błędy przy montażu i jak ich unikać – checklista dla przezornych
Podczas montażu gniazdka można popełnić kilka typowych błędów. Oto lista najczęstszych i jak ich unikać:
- Pomylenie przewodów (L z N, L z PE): Zawsze dokładnie sprawdzaj kolory przewodów i podłączaj je do odpowiednich zacisków zgodnie ze schematem.
- Niedokręcone połączenia: Upewnij się, że wszystkie śrubki w zaciskach są mocno dokręcone. Luźne połączenie może powodować iskrzenie i przegrzewanie.
- Zbyt długa/krótka izolacja: Zdejmuj izolację precyzyjnie, aby żyła była dobrze osadzona w zacisku, ale nie wystawała poza jego obręb.
- Uszkodzenie żył miedzianych: Podczas zdejmowania izolacji używaj odpowiednich narzędzi i bądź delikatny, aby nie uszkodzić delikatnych drucików żyły.
- Niestabilne mocowanie gniazdka: Gniazdko powinno być solidnie osadzone w puszce i nie powinno się ruszać.
Uziemienie to nie wybór, to obowiązek – Twoje bezpieczeństwo jest bezcenne
Podsumowując, podłączenie gniazdka z uziemieniem to czynność, która ma bezpośredni wpływ na bezpieczeństwo Twoje i Twojej rodziny. Uziemienie nie jest opcjonalnym dodatkiem, lecz fundamentalnym elementem nowoczesnej instalacji elektrycznej. Pamiętaj o bezwzględnej konieczności wyłączenia zasilania i sprawdzenia braku napięcia przed rozpoczęciem prac, a także o tym, że prace elektryczne powinny być wykonywane przez osoby z odpowiednimi uprawnieniami. Ryzyko związane z pracą z prądem jest ogromne, dlatego zawsze stawiaj bezpieczeństwo na pierwszym miejscu i w razie wątpliwości korzystaj z pomocy wykwalifikowanych elektryków. Twoje zdrowie i życie są bezcenne.
