Jak podłączyć podwójne gniazdko? Bezpieczny poradnik krok po kroku

Podłączenie podwójnego gniazdka elektrycznego, choć może wydawać się prostym zadaniem, wymaga precyzji, wiedzy i przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. W tym przewodniku przeprowadzę Cię krok po kroku przez cały proces, od przygotowania narzędzi, przez prawidłowe podłączenie przewodów, aż po finalne testy. Pamiętaj, że praca z prądem nigdy nie jest pozbawiona ryzyka, dlatego kluczowe jest, abyś dokładnie zrozumiał każdy etap i ocenił, czy posiadasz wystarczające umiejętności, aby podjąć się tego zadania samodzielnie.

W polskiej instalacji przewód fazowy (L) to brązowy/czarny, neutralny (N) niebieski, a ochronny (PE) żółto-zielony.

Prawidłowe podłączenie to L do lewego zacisku, N do prawego, a PE do bolca uziemiającego.

Podwójne gniazdko wymaga połączenia równoległego, często z wykorzystaniem wewnętrznych lub zewnętrznych mostków.

Niedokręcone styki i pomylone przewody to najczęstsze błędy prowadzące do poważnych zagrożeń.

Zgodnie z prawem, prace elektryczne wymagają uprawnień SEP G1, a samodzielne działania podejmujesz na własne ryzyko.

Podwójne gniazdko w ścianie: Kiedy możesz je zamontować samodzielnie, a kiedy wezwać fachowca?

Montaż lub wymiana podwójnego gniazdka elektrycznego to zadanie, które wiele osób rozważa wykonać samodzielnie, często w celu oszczędności lub z poczucia własnej zaradności. Choć teoretycznie jest to możliwe dla osób posiadających pewne podstawowe umiejętności manualne i techniczne, muszę od razu zaznaczyć, że praca z instalacją elektryczną niesie ze sobą bardzo wysokie ryzyko. Ten poradnik ma charakter ściśle informacyjny i edukacyjny. Nie zwalnia on jednak nikogo z odpowiedzialności za własne bezpieczeństwo ani za ewentualne szkody wynikające z nieprawidłowo wykonanych prac. Zawsze stawiaj bezpieczeństwo na pierwszym miejscu.

Zanim zaczniesz: Kwestie prawne i ubezpieczeniowe – co mówią przepisy o uprawnieniach SEP?

W Polsce, zgodnie z obowiązującymi przepisami prawa budowlanego oraz rozporządzeniami dotyczącymi bezpieczeństwa pracy, wszelkie prace przy instalacjach elektrycznych, w tym montaż czy wymiana osprzętu, powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia kwalifikacyjne. Najczęściej jest to świadectwo kwalifikacyjne typu SEP G1, potwierdzające kompetencje w zakresie eksploatacji urządzeń, instalacji i sieci elektroenergetycznych. Samodzielne podejmowanie się takich prac, zwłaszcza przez osoby bez stosownych uprawnień, jest działaniem na własne ryzyko. W przypadku wystąpienia awarii, pożaru, uszkodzenia mienia lub, co gorsza, wypadku z udziałem osób, konsekwencje prawne i finansowe mogą być bardzo poważne. Co więcej, ubezpieczyciele mogą odmówić wypłaty odszkodowania, jeśli szkoda wynikła z prac wykonanych przez osobę nieposiadającą wymaganych kwalifikacji.

Analiza ryzyka: Czy Twoje umiejętności są wystarczające do bezpiecznej pracy z prądem?

Zanim sięgniesz po narzędzia, zatrzymaj się na chwilę i przeprowadź szczerą analizę swoich umiejętności i doświadczenia. Czy czujesz się pewnie, pracując z przewodami pod napięciem (nawet jeśli chwilowo jest wyłączone)? Czy rozumiesz podstawowe zasady działania obwodów elektrycznych? Czy masz dostęp do wszystkich niezbędnych, sprawnych narzędzi? Jeśli odpowiedź na którekolwiek z tych pytań brzmi "nie", lub jeśli odczuwasz jakikolwiek niepokój czy niepewność, zdecydowanie wezwij wykwalifikowanego elektryka. Praca z prądem to nie jest obszar, w którym można pozwolić sobie na eksperymenty czy domysły. Nawet najmniejszy błąd może mieć katastrofalne skutki, prowadząc do porażenia prądem, pożaru lub poważnego uszkodzenia instalacji. Pamiętaj, że życie i zdrowie są bezcenne, a oszczędność kilku złotych nie jest warta ryzyka.

Niezbędnik instalatora: Jakie narzędzia i materiały musisz przygotować przed rozpoczęciem pracy?

Aby praca przebiegła sprawnie, bezpiecznie i zgodnie ze sztuką, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwych narzędzi i materiałów to nie tylko kwestia wygody, ale przede wszystkim gwarancja bezpieczeństwa i jakości wykonania. Zaniedbanie tego etapu może prowadzić do problemów już na samym początku, a nawet do niebezpiecznych sytuacji.

Podstawowe narzędzia: Próbnik napięcia, wkrętaki, szczypce – co jest absolutnie konieczne?

• Próbnik napięcia (neonowy lub bezdotykowy): To absolutnie kluczowe narzędzie. Służy do sprawdzenia, czy w przewodach faktycznie nie ma napięcia po wyłączeniu bezpiecznika. Nigdy nie ufaj tylko wyłącznikowi zawsze weryfikuj brak prądu próbnikiem.
• Zestaw wkrętaków izolowanych: Potrzebne będą wkrętaki płaskie i krzyżakowe o różnych rozmiarach, z izolowanymi rękojeściami. Izolacja chroni przed porażeniem w przypadku przypadkowego kontaktu z elementem pod napięciem.
• Szczypce do ściągania izolacji: Pozwalają na precyzyjne usunięcie izolacji z końcówek przewodów bez uszkadzania miedzianych żył.
• Szczypce tnące boczne: Przydatne do odcinania przewodów lub usuwania drobnych elementów.
• Nóż monterski: Może być pomocny do precyzyjnego nacinania izolacji, choć szczypce do ściągania izolacji są zazwyczaj lepszym wyborem.

Materiały dodatkowe: Kostki, szybkozłączki, zapas przewodu – co może się przydać?

• Kostki zaciskowe lub szybkozłączki (np. Wago): Mogą być potrzebne, jeśli instalacja w ścianie jest stara, a przewody nie mają wystarczającej długości, aby je podłączyć do nowego gniazdka. Szybkozłączki są wygodne i bezpieczne w użyciu.
• Kawałki przewodów do wykonania mostków: Jeśli kupione gniazdko podwójne nie posiada wewnętrznych połączeń między gniazdami, będziesz potrzebować krótkich odcinków przewodów w odpowiednich kolorach (brązowy/czarny, niebieski, żółto-zielony) do wykonania tych połączeń.
• Taśma izolacyjna: Może posłużyć do tymczasowego zabezpieczenia końcówek przewodów lub do izolacji drobnych uszkodzeń, choć zaleca się stosowanie bardziej profesjonalnych rozwiązań.
• Puszka podtynkowa: Jeśli montujesz gniazdko w nowym miejscu, będziesz potrzebować odpowiedniej puszki instalacyjnej.
• Kołki rozporowe i wkręty: Niezbędne do zamocowania puszki lub ramki gniazdka do ściany.

Jak wybrać odpowiednie gniazdko podwójne? Na co zwrócić uwagę przy zakupie?

Wybór odpowiedniego gniazdka podwójnego jest równie ważny, jak jego prawidłowe podłączenie. Na rynku dostępnych jest wiele modeli, dlatego warto zwrócić uwagę na kilka kluczowych cech. Po pierwsze, zdecyduj, czy potrzebujesz gniazdka podtynkowego (montowanego w ścianie) czy natynkowego (montowanego na powierzchni ściany). Upewnij się, że gniazdko posiada bolec uziemiający jest to kluczowy element bezpieczeństwa. Zwróć uwagę na jakość wykonania szukaj produktów renomowanych producentów, posiadających odpowiednie certyfikaty bezpieczeństwa (np. CE). Materiał, z którego wykonane jest gniazdko, powinien być trwały i odporny na uszkodzenia mechaniczne. Estetyka jest oczywiście ważna, ale nie powinna być priorytetem nad bezpieczeństwem. Warto też sprawdzić, czy gniazdko posiada już wewnętrzne mostki łączące oba gniazda, co znacznie ułatwi montaż, czy też będziesz musiał je wykonać samodzielnie. Różne modele mogą mieć też różne typy zacisków śrubowe lub sprężynowe (szybkozłączki), wybierz te, z którymi czujesz się pewniej.

Podłączenie gniazdka podwójnego krok po kroku: Przewodnik od A do Z

Teraz przechodzimy do najważniejszej części tego poradnika samego procesu podłączania podwójnego gniazdka. Pamiętaj, że na tym etapie liczy się absolutna precyzja i spokój. Każdy krok musi być wykonany z najwyższą starannością. Jeśli w którymkolwiek momencie poczujesz niepewność, lepiej przerwij pracę i skonsultuj się z fachowcem.

Krok 1: Bezpieczeństwo przede wszystkim – jak prawidłowo wyłączyć zasilanie i sprawdzić jego brak?

1. Zlokalizuj skrzynkę rozdzielczą: Znajdź główną skrzynkę bezpiecznikową w swoim domu lub mieszkaniu.
2. Wyłącz odpowiedni bezpiecznik: Zidentyfikuj bezpiecznik odpowiadający za obwód, w którym znajduje się gniazdko, które będziesz wymieniać lub montować. Jeśli nie jesteś pewien, który to bezpiecznik, możesz wyłączyć główny wyłącznik prądu, ale pamiętaj, że odetniesz wtedy zasilanie do całego mieszkania.
3. Użyj próbnika napięcia: To absolutnie kluczowy i niepodlegający negocjacjom krok. Po wyłączeniu bezpiecznika, użyj próbnika napięcia, aby bezsprzecznie zweryfikować brak prądu. Sprawdź każdy otwór w gniazdku (jeśli jest stare) oraz bolec uziemiający. Dopiero gdy masz 100% pewności, że napięcie zostało odłączone, możesz przystąpić do dalszych prac.

Krok 2: Demontaż starego gniazdka – jak bezpiecznie usunąć poprzedni osprzęt?

1. Zdejmij pokrywę: Odkręć śrubę (lub śruby) mocującą ozdobną pokrywę gniazdka i delikatnie ją zdejmij.
2. Odkręć mechanizm: Zobaczysz śruby mocujące mechanizm gniazdka do puszki instalacyjnej. Odkręć je.
3. Wyciągnij mechanizm: Ostrożnie wyciągnij mechanizm gniazdka z puszki. Zazwyczaj jest on połączony z przewodami wychodzącymi ze ściany.
4. Odkręć przewody: Zidentyfikuj przewody podłączone do zacisków gniazdka. Odkręć śruby zaciskowe i wyjmij przewody. Zwróć uwagę na kolory i kolejność podłączenia przewodów jeśli to możliwe, zrób zdjęcie lub zapamiętaj układ.
5. Zabezpiecz końcówki przewodów: Upewnij się, że końcówki przewodów nie dotykają się nawzajem ani nie dotykają metalowych elementów w puszce. Możesz je chwilowo zabezpieczyć taśmą izolacyjną, jeśli nie masz pewności.

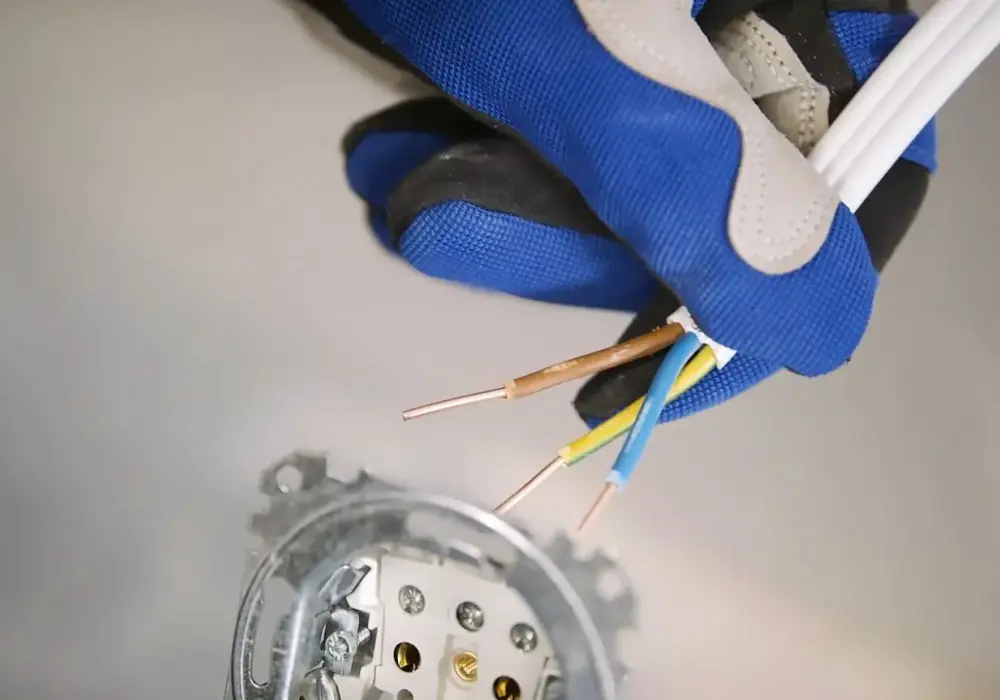

Krok 3: Identyfikacja przewodów w puszce – poznaj kolory i ich kluczowe znaczenie (L, N, PE)

Kluczem do bezpiecznego podłączenia jest prawidłowa identyfikacja przewodów. W polskiej instalacji elektrycznej obowiązują standardowe kolory, które mają swoje konkretne znaczenie:

• Przewód fazowy (L): Zazwyczaj jest brązowy lub czarny. Jest to przewód, który "niesie" napięcie z sieci do urządzenia.
• Przewód neutralny (N): Jest zawsze niebieski. Umożliwia zamknięcie obwodu elektrycznego, przez który płynie prąd.
• Przewód ochronny (PE): Ma charakterystyczny żółto-zielony pasek. Jego zadaniem jest zapewnienie bezpieczeństwa poprzez odprowadzenie ewentualnego prądu do ziemi w przypadku awarii izolacji urządzenia.

Pamiętaj: Chociaż kolory są standardowe, zawsze warto upewnić się co do funkcji każdego przewodu, zwłaszcza jeśli instalacja jest starsza lub mogła być modyfikowana. Można to zrobić, chwilowo (po wcześniejszym upewnieniu się, że jest to bezpieczne i masz możliwość natychmiastowego wyłączenia zasilania) włączając bezpiecznik i sprawdzając próbnikiem, który przewód jest pod napięciem.

Krok 4: Schemat połączeń równoległych – fundament prawidłowego działania podwójnego gniazdka

Podwójne gniazdko działa na zasadzie połączenia równoległego. Oznacza to, że oba gniazda są zasilane tym samym przewodem fazowym (L), tym samym przewodem neutralnym (N) i tym samym przewodem ochronnym (PE). Większość nowoczesnych podwójnych gniazdek posiada już fabrycznie wykonane wewnętrzne mostki, czyli połączenia między zaciskami obu gniazd. W takim przypadku wystarczy podłączyć przewody instalacyjne do odpowiednich zacisków po jednej stronie gniazdka, a wewnętrzne mostki zapewnią dystrybucję napięcia do obu gniazd. Jeśli jednak Twoje gniazdko nie ma takich mostków, będziesz musiał je wykonać samodzielnie. Polega to na połączeniu odpowiednich zacisków (L do L, N do N, PE do PE) między dwoma częściami gniazdka za pomocą krótkich kawałków przewodów.

Krok 5: Przygotowanie przewodów i mostków połączeniowych – jak prawidłowo zdjąć izolację i przygotować "mostki"?

1. Ściąganie izolacji: Używając szczypiec do ściągania izolacji, ostrożnie usuń około 10-15 mm izolacji z końcówek przewodów wychodzących ze ściany. Ważne jest, aby nie uszkodzić ani nie przeciąć miedzianych żył.
2. Przygotowanie mostków: Jeśli gniazdko wymaga wykonania mostków, przygotuj krótkie odcinki przewodów (około 5-7 cm) w odpowiednich kolorach (brązowy/czarny, niebieski, żółto-zielony). Zdejmij izolację z obu końców każdego mostka, podobnie jak w przypadku przewodów instalacyjnych.
3. Skręcenie żył: Delikatnie skręć luźne żyły przewodów instalacyjnych. Ułatwi to ich wprowadzenie do zacisków i zapewni lepszy kontakt elektryczny.

Krok 6: Montaż właściwy – jak precyzyjnie przykręcić przewody do zacisków gniazdka?

1. Podłącz przewód ochronny (PE): Żółto-zielony przewód podłącz do zacisku oznaczonego symbolem uziemienia (zazwyczaj środkowy bolec lub symbol pioruna).
2. Podłącz przewód neutralny (N): Niebieski przewód podłącz do prawego zacisku gniazdka (patrząc od przodu).
3. Podłącz przewód fazowy (L): Brązowy lub czarny przewód podłącz do lewego zacisku gniazdka.
4. Wykonaj mostki (jeśli konieczne): Jeśli Twoje gniazdko nie ma wewnętrznych mostków, teraz jest czas, aby je zamontować. Połącz odpowiednie zaciski L, N i PE między obiema częściami gniazdka za pomocą przygotowanych wcześniej mostków.
5. Dokręć śruby: Bardzo dokładnie dokręć wszystkie śruby zaciskowe. Upewnij się, że żaden przewód nie jest luźny. Delikatnie pociągnij za każdy podłączony przewód, aby sprawdzić, czy jest solidnie zamocowany. Luźne styki to jedno z najczęstszych i najniebezpieczniejszych zaniedbań.

Krok 7: Osadzenie gniazdka w puszce – na co uważać, aby nie uszkodzić przewodów?

1. Ułóż przewody: Ostrożnie ułóż przewody w puszce instalacyjnej. Upewnij się, że nie są one zgięte pod ostrym kątem, ściśnięte ani nie wystają poza puszkę w sposób, który mógłby utrudnić montaż lub spowodować ich uszkodzenie.
2. Wsuń mechanizm: Wsuń mechanizm gniazdka do puszki. Dopasuj go tak, aby otwory na śruby montażowe zgadzały się z otworami w puszce.
3. Przykręć mechanizm: Przykręć mechanizm gniazdka śrubami do puszki. Upewnij się, że gniazdko jest osadzone prosto i stabilnie.
4. Zamontuj ramkę i pokrywę: Nałóż ramkę ozdobną i pokrywę gniazdka. Przykręć śrubę mocującą pokrywę.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy montażu i ich konsekwencje

Świadomość potencjalnych błędów jest równie ważna, jak znajomość prawidłowej procedury. Wiele wypadków związanych z instalacją elektryczną wynika z prozaicznych pomyłek, które można łatwo uniknąć, zachowując należytą ostrożność i wiedzę. Poniżej przedstawiam najczęstsze błędy i ich potencjalne, bardzo groźne konsekwencje.

Pomyłka w kolorach: Co się stanie, gdy zamienisz przewód fazowy z neutralnym?

Zamiana przewodów fazowego (L) i neutralnego (N) jest jednym z najczęściej popełnianych błędów, zwłaszcza przez osoby niedoświadczone. Choć urządzenie podłączone do takiego gniazdka może pozornie działać poprawnie, stanowi to śmiertelne zagrożenie. W takiej sytuacji, nawet gdy urządzenie jest wyłączone, jego obudowa (jeśli jest metalowa) może znaleźć się pod napięciem fazowym, ponieważ przewód fazowy jest podłączony do zacisku, który powinien być neutralny. Dotknięcie takiej obudowy może skutkować bardzo niebezpiecznym porażeniem prądem. Co gorsza, taka pomyłka jest często trudna do wykrycia bez specjalistycznego sprzętu, dopóki nie dojdzie do tragedii.

Luźne styki: Ukryte zagrożenie prowadzące do przegrzania i pożaru

Niedokręcone lub luźne połączenia przewodów w zaciskach gniazdka to cichy zabójca. Luźny styk powoduje zwiększenie oporu elektrycznego w tym punkcie. Przepływający prąd, napotykając większy opór, generuje ciepło. Im większy prąd i im luźniejszy styk, tym intensywniejsze nagrzewanie. Może to prowadzić do nadpalenia izolacji przewodu, stopienia plastiku gniazdka, a w skrajnych przypadkach nawet do powstania pożaru. Dlatego tak ważne jest, aby po podłączeniu przewodów, dokładnie dokręcić wszystkie śruby zaciskowe i delikatnie sprawdzić, czy przewody są stabilnie zamocowane.

Nieprawidłowe uziemienie: Dlaczego brak podłączenia bolca ochronnego jest krytycznym błędem?

Przewód ochronny (PE) i bolec uziemiający w gnieździe to podstawowy element zapewniający bezpieczeństwo przed porażeniem prądem. Jego głównym zadaniem jest odprowadzenie prądu do ziemi w przypadku awarii izolacji urządzenia, na przykład gdy przewód fazowy dotknie metalowej obudowy. Jeśli uziemienie jest nieprawidłowo podłączone lub całkowicie pominięte, w przypadku takiej awarii, obudowa urządzenia znajdzie się pod napięciem, co stwarza bardzo wysokie ryzyko śmiertelnego porażenia prądem dla użytkownika. Brak podłączenia bolca ochronnego jest krytycznym błędem, który dyskwalifikuje gniazdko jako bezpieczne.

Zbyt krótkie lub uszkodzone przewody: Jak sobie radzić z problematyczną instalacją?

Czasami zdarza się, że przewody wychodzące ze ściany są zbyt krótkie, aby wygodnie je podłączyć do nowego gniazdka, lub ich izolacja jest uszkodzona. W takiej sytuacji nie wolno na siłę naciągać przewodów, ponieważ może to prowadzić do ich zerwania lub uszkodzenia w ścianie. Jeśli przewody są zbyt krótkie, najlepszym rozwiązaniem jest użycie profesjonalnych złączek (np. szybkozłączek Wago), aby je bezpiecznie przedłużyć. Jeśli izolacja jest uszkodzona, niewielkie uszkodzenia można zabezpieczyć taśmą izolacyjną lub koszulką termokurczliwą, ale jeśli uszkodzenie jest poważne, konieczna może być wymiana fragmentu przewodu lub użycie wspomnianych złączek. Pamiętaj, że prowizoryczne rozwiązania w tym przypadku są niedopuszczalne i mogą prowadzić do niebezpiecznych sytuacji.

Ostatni, kluczowy test: Jak sprawdzić, czy gniazdko działa poprawnie i jest w 100% bezpieczne?

Po zakończeniu montażu i upewnieniu się, że wszystko zostało podłączone zgodnie z instrukcją, nie wolno zapominać o ostatnim, ale niezwykle ważnym etapie weryfikacji poprawności działania i bezpieczeństwa. Ten etap jest równie istotny jak sam montaż i nigdy nie należy go pomijać.

Włączamy zasilanie: Procedura ponownego załączenia bezpieczników

1. Upewnij się, że obszar pracy jest czysty: Sprawdź, czy wszystkie narzędzia zostały usunięte z okolic gniazdka i czy samo gniazdko jest prawidłowo złożone i zamocowane.
2. Udaj się do skrzynki rozdzielczej: Wróć do miejsca, gdzie znajduje się skrzynka bezpiecznikowa.
3. Załącz bezpiecznik: Ostrożnie załącz bezpiecznik, który wcześniej wyłączyłeś. Obserwuj, czy bezpiecznik nie wyzwoli się natychmiast (tzw. "wybicie korków"). Jeśli tak się stanie, oznacza to najprawdopodobniej zwarcie i konieczność natychmiastowego ponownego wyłączenia zasilania i sprawdzenia podłączenia.

Weryfikacja próbnikiem napięcia: Gdzie powinien, a gdzie nie powinien płynąć prąd?

1. Test lewego otworu: Włóż końcówkę próbnika napięcia do lewego otworu gniazdka. Próbnik powinien wskazać obecność napięcia (np. zaświecić się lub podać wartość na wyświetlaczu).
2. Test prawego otworu: Włóż końcówkę próbnika do prawego otworu gniazdka. Próbnik nie powinien wskazywać obecności napięcia.
3. Test bolca uziemiającego: Dotknij końcówką próbnika bolca uziemiającego. Próbnik również nie powinien wskazywać obecności napięcia.
4. Reakcja na nieprawidłowości: Jeśli próbnik zachowuje się inaczej niż opisano powyżej (np. wskazuje napięcie w prawym otworze lub na bolcu), natychmiast wyłącz zasilanie i ponownie sprawdź poprawność podłączenia przewodów. Pamiętaj, że prawidłowe podłączenie to: L do lewego zacisku, N do prawego, a PE do bolca uziemiającego.

Przeczytaj również: Jak obliczyć metry kwadratowe elewacji? Proste sposoby i wskazówki

Test obciążeniowy: Bezpieczne sprawdzenie gniazdka za pomocą urządzenia

Pozytywna weryfikacja próbnikiem to dobry znak, ale warto przeprowadzić jeszcze test obciążeniowy, aby upewnić się, że gniazdko poradzi sobie z normalnym użytkowaniem. Podłącz do nowego gniazdka proste urządzenie elektryczne o niewielkiej mocy, takie jak lampka nocna, ładowarka do telefonu lub radio. Powinno ono działać bez zarzutu. Następnie, jeśli masz taką możliwość, podłącz na krótki czas urządzenie o nieco większej mocy, na przykład czajnik elektryczny lub suszarkę do włosów. Podczas testu obserwuj uważnie gniazdko i wtyczkę podłączonego urządzenia. Zwróć uwagę, czy nie występują jakiekolwiek niepokojące objawy, takie jak nadmierne nagrzewanie się, iskrzenie, dziwne zapachy lub trzaski. Jeśli wszystko działa poprawnie i nie obserwujesz żadnych niepokojących zjawisk, możesz uznać, że gniazdko zostało podłączone prawidłowo i jest bezpieczne w użytkowaniu.
