Podłączenie gniazdka elektrycznego może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie, które możesz wykonać samodzielnie. Kluczem do sukcesu jest przede wszystkim bezpieczeństwo i precyzja. W tym poradniku przeprowadzimy Cię krok po kroku przez cały proces, od przygotowania po finalny montaż, upewniając się, że wszystko zostanie wykonane prawidłowo i bezpiecznie.
Kluczowe informacje o podłączaniu gniazdka elektrycznego
- Zawsze wyłącz zasilanie i zweryfikuj brak napięcia próbnikiem przed rozpoczęciem prac.
- W Polsce przewody mają standardowe kolory: fazowy (L) to brązowy/czarny, neutralny (N) niebieski, a ochronny (PE) żółto-zielony.
- Przewód ochronny (PE) podłącz zawsze do bolca uziemiającego, fazowy (L) do lewego zacisku, neutralny (N) do prawego.
- Do podstawowych narzędzi należą wkrętaki, próbnik napięcia, ściągacz izolacji i kombinerki.
- Samodzielna wymiana gniazdka "jeden do jednego" jest dopuszczalna, ale nowe instalacje i modyfikacje wymagają uprawnień SEP G1.
Dlaczego prawidłowe podłączenie gniazdka to fundament bezpieczeństwa w Twoim domu
Prawidłowo podłączone gniazdko elektryczne to coś więcej niż tylko punkt dostępu do prądu. To jeden z podstawowych elementów zapewniających bezpieczeństwo w Twoim domu. Błędy popełnione podczas montażu mogą prowadzić do bardzo poważnych konsekwencji od porażenia prądem, przez pożar instalacji elektrycznej, aż po uszkodzenie podłączonych urządzeń. Właśnie dlatego tak ważne jest, aby wiedzieć, jak to zrobić dobrze. Ten artykuł ma na celu dostarczenie Ci niezbędnej wiedzy, abyś mógł podłączyć gniazdko bezpiecznie i zgodnie ze sztuką, minimalizując ryzyko.
Zanim zaczniesz: Niezbędne przygotowania i kwestie bezpieczeństwa
Przed przystąpieniem do jakichkolwiek prac z prądem, musisz pamiętać o jednej, nadrzędnej zasadzie: bezpieczeństwo przede wszystkim. Pośpiech, brak odpowiedniego przygotowania czy lekceważenie procedur bezpieczeństwa to najkrótsza droga do nieszczęścia. Dlatego tak ważne jest, abyś dokładnie zapoznał się z poniższymi krokami i zrozumiał ich znaczenie. Tylko wtedy będziesz mógł przystąpić do pracy z pełnym przekonaniem, że robisz to prawidłowo.
Twoja skrzynka z narzędziami: Co musisz mieć pod ręką?
Aby bezpiecznie i skutecznie podłączyć gniazdko, potrzebujesz kilku podstawowych narzędzi. Upewnij się, że masz je wszystkie pod ręką, zanim zaczniesz. To znacznie usprawni pracę i pozwoli uniknąć niepotrzebnych przerw.
- Wkrętaki (płaski i krzyżakowy): Do dokręcania zacisków i mocowania gniazdka.
- Próbnik napięcia: Niezbędny do weryfikacji braku napięcia.
- Szczypce do zdejmowania izolacji: Do precyzyjnego usuwania izolacji z przewodów.
- Kombinerki: Do przycinania i kształtowania przewodów.
Kluczowy krok: Jak prawidłowo i bezpiecznie odłączyć zasilanie?
To absolutnie najważniejszy etap, którego nie wolno pominąć. Bezpieczne odłączenie zasilania to gwarancja Twojego bezpieczeństwa. Oto jak to zrobić:
- Zlokalizuj odpowiedni obwód w swojej skrzynce bezpieczników. Zazwyczaj gniazdka są podłączone do obwodów oznaczonych jako "gniazda" lub podobnie.
- Wyłącz zasilanie dla tego obwodu. Może to oznaczać wykręcenie bezpiecznika topikowego lub przestawienie dźwigni wyłącznika nadprądowego do pozycji "OFF".
- Obowiązkowa weryfikacja braku napięcia. Użyj próbnika napięcia, aby sprawdzić, czy w przewodach, z którymi będziesz pracować, faktycznie nie ma prądu. Dotknij końcówką próbnika każdego z przewodów. Próbnik nie powinien się zaświecić ani wydać żadnego dźwięku. Dopiero po tej weryfikacji możesz być pewien, że zasilanie jest odłączone. Pamiętaj, że ten etap jest krytyczny.
Rozszyfruj kable: Co oznaczają kolory przewodów w polskiej instalacji
Zrozumienie kolorów przewodów jest kluczowe dla prawidłowego podłączenia gniazdka. W Polsce obowiązują standardowe oznaczenia, które ułatwiają identyfikację funkcji poszczególnych kabli. Ignorowanie tych oznaczeń może prowadzić do niebezpiecznych sytuacji.
Przewód fazowy (L) – brązowy lub czarny: Gdzie "płynie prąd"?
Przewód fazowy, oznaczany literą L, to ten, którym płynie prąd elektryczny z sieci do Twoich urządzeń. W polskiej instalacji domowej jest on zazwyczaj w kolorze brązowym lub czarnym. Jest to najbardziej niebezpieczny z przewodów, ponieważ zawsze znajduje się pod napięciem, gdy obwód jest włączony. Jego prawidłowe podłączenie do odpowiedniego zacisku w gniazdku jest kluczowe.
Przewód neutralny (N) – niebieski: Niezbędny do zamknięcia obwodu
Przewód neutralny, oznaczany literą N, ma kolor niebieski. Jest on niezbędny do zamknięcia obwodu elektrycznego, umożliwiając przepływ prądu. Chociaż w normalnych warunkach nie powinien być pod napięciem, w przypadku awarii instalacji może się tak zdarzyć. Dlatego również jego połączenie musi być solidne i prawidłowe.
Przewód ochronny (PE) – żółto-zielony: Twój najważniejszy strażnik
Przewód ochronny, oznaczany skrótem PE, ma charakterystyczny żółto-zielony kolor. Jego rola jest nie do przecenienia to Twój główny strażnik przed porażeniem prądem. W przypadku awarii urządzenia, która spowodowałaby pojawienie się napięcia na jego metalowej obudowie, przewód PE odprowadza to niebezpieczne napięcie do ziemi, chroniąc Cię przed porażeniem. Podłączenie tego przewodu jest absolutnie kluczowe dla bezpieczeństwa.
Jak podłączyć gniazdko pojedyncze z uziemieniem? Instrukcja krok po kroku
Podłączenie standardowego gniazdka pojedynczego z bolcem uziemiającym (typ 2P+Z) wymaga precyzji i przestrzegania kolejności. Oto szczegółowa instrukcja, która pomoże Ci wykonać to zadanie bezpiecznie.

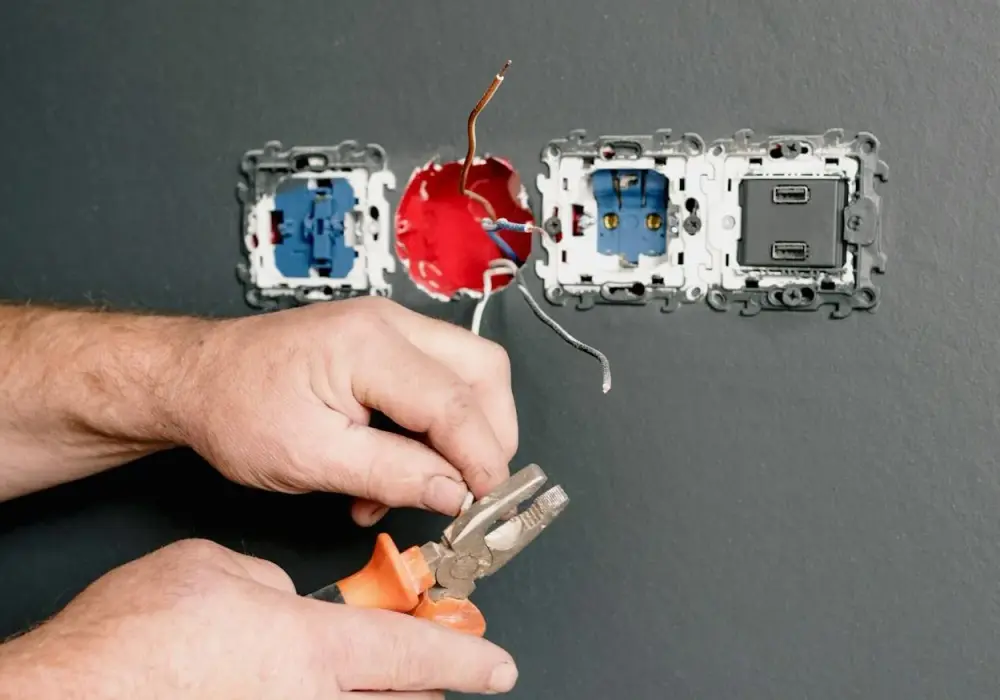

Krok 1: Przygotowanie przewodów i puszki montażowej
Zanim podłączysz przewody do gniazdka, musisz je odpowiednio przygotować. Za pomocą szczypiec do zdejmowania izolacji usuń około 10-15 mm izolacji z końcówki każdego przewodu. Upewnij się, że odsłonięte żyły są czyste i nieuszkodzone. Jeśli montujesz gniazdko w nowej puszce, upewnij się, że jest ona prawidłowo osadzona w ścianie.
Krok 2: Podłączenie przewodu ochronnego (PE) do bolca – zasada numer jeden!
Zacznij od przewodu ochronnego (żółto-zielonego). Podłącz go jako pierwszy i zawsze do bolca uziemiającego w gnieździe. Jest to najważniejsze połączenie dla bezpieczeństwa. Upewnij się, że żyła przewodu jest solidnie włożona do zacisku i dokręć śrubę mocującą, aby zapewnić pewny kontakt. Nie może być żadnych luzów.
Krok 3: Podłączanie przewodu neutralnego (N) i fazowego (L) – trzymaj się schematu
Teraz kolej na pozostałe przewody. Przewód neutralny (niebieski) podłącz do zacisku oznaczonego jako "N" lub znajdującego się po prawej stronie gniazdka (patrząc od przodu). Przewód fazowy (brązowy lub czarny) podłącz do zacisku oznaczonego jako "L" lub znajdującego się po lewej stronie gniazdka. Ponownie, upewnij się, że wszystkie śruby są solidnie dokręcone. Luźne połączenia są bardzo niebezpieczne.
Krok 4: Stabilne osadzenie mechanizmu gniazdka w puszce
Po podłączeniu przewodów ostrożnie wsuń mechanizm gniazdka do puszki montażowej. Uważaj, aby nie przyciąć ani nie uszkodzić przewodów. Następnie przymocuj mechanizm do puszki za pomocą śrub montażowych. Upewnij się, że gniazdko jest osadzone prosto i stabilnie.
Krok 5: Montaż ramki i finalna kontrola
Na koniec zamontuj ozdobną ramkę oraz pokrywę gniazdka. Po zakończeniu montażu wizualnie sprawdź, czy wszystko wygląda poprawnie. Upewnij się, że nie ma żadnych widocznych uszkodzeń ani luźnych elementów.
A co z gniazdkiem podwójnym? Schemat i najważniejsze różnice
Podłączenie gniazdka podwójnego jest bardzo podobne do montażu gniazdka pojedynczego, ale ma jedną kluczową różnicę: konieczność zmostkowania zasilania między dwoma modułami gniazdek. Najczęściej spotykane są gniazdka podwójne typu 2P+Z, które również posiadają bolec uziemiający, zapewniając ochronę.
Jak prawidłowo zmostkować zasilanie między dwoma gniazdami?
Aby zasilić oba gniazdka w obudowie, musisz użyć krótkich odcinków przewodów, zwanych mostkami. Przewód fazowy (L) doprowadzony do jednego gniazdka musi być połączony z zaciskiem fazowym drugiego gniazdka. Analogicznie postępujesz z przewodem neutralnym (N) i ochronnym (PE). Mostki te łączą odpowiednie zaciski obu modułów gniazdek. Upewnij się, że mostkowanie jest wykonane starannie, a przewody są dobrze zamocowane.
Podłączenie szeregowe a równoległe – co wybrać?
W przypadku gniazdek elektrycznych zawsze stosuje się podłączenie równoległe. Oznacza to, że każde gniazdko jest podłączone bezpośrednio do źródła zasilania. Podłączenie szeregowe, gdzie prąd przechodziłby kolejno przez każde gniazdko, jest nieprawidłowe i niebezpieczne dla instalacji oraz podłączonych urządzeń. W takim układzie urządzenia mogłyby nie działać poprawnie lub w ogóle nie otrzymywać zasilania.
Najczęstsze błędy przy montażu i jak ich unikać?
Nawet przy najlepszych chęciach, podczas montażu gniazdka można popełnić błędy. Świadomość najczęściej występujących problemów pozwoli Ci ich uniknąć i zapewnić sobie oraz domownikom maksymalne bezpieczeństwo.
Zamiana przewodu fazowego z neutralnym – jakie to niesie ryzyko?
Jeśli przypadkowo zamienisz miejscami przewód fazowy (L) z neutralnym (N), gniazdko może pozornie działać. Jednak urządzenie podłączone do takiego gniazdka będzie miało stałe napięcie na swojej obudowie, jeśli nie jest uziemione lub uziemienie jest wadliwe. To stwarza poważne ryzyko porażenia prądem przy dotknięciu obudowy.
Niedokładne dokręcenie śrub i luźne styki – ukryta groźba pożaru
To jeden z najbardziej niebezpiecznych błędów. Luźne połączenia w zaciskach gniazdka powodują zwiększoną rezystancję, co prowadzi do iskrzenia i przegrzewania się styków. W skrajnych przypadkach może to doprowadzić do pożaru instalacji elektrycznej. Dlatego tak ważne jest, aby wszystkie śruby były dokręcone z odpowiednią siłą, zapewniając pewny i stabilny kontakt.
Uszkodzona izolacja przewodów – dlaczego to tak niebezpieczne?
Podczas zdejmowania izolacji lub wciskania mechanizmu gniazdka do puszki, można przypadkowo uszkodzić izolację przewodów. Odsłonięte żyły stwarzają ryzyko zwarcia, porażenia prądem w przypadku dotknięcia, a także mogą uszkodzić podłączone urządzenia. Zawsze dokładnie sprawdzaj stan izolacji przewodów przed i po montażu.
Finałowa kontrola i kwestie prawne, o których musisz wiedzieć
Po zakończeniu montażu, kluczowe jest przeprowadzenie dokładnej kontroli oraz świadomość formalnych wymagań dotyczących prac elektrycznych.
Jak za pomocą próbnika sprawdzić, czy gniazdko działa poprawnie?
Po ponownym włączeniu zasilania, musisz sprawdzić poprawność działania gniazdka. Użyj próbnika napięcia, aby potwierdzić obecność napięcia w otworach gniazdka. Następnie, dla pewności, podłącz do gniazdka proste urządzenie, takie jak ładowarka do telefonu, aby upewnić się, że dostarcza ono prąd.
Przeczytaj również: Idealna elewacja do grafitowego dachu i okien złoty dąb, uniknij błędów
Samodzielna wymiana a nowa instalacja – kiedy musisz wezwać elektryka z uprawnieniami SEP?
W Polsce, zgodnie z prawem, wykonywanie i modernizacja instalacji elektrycznych, w tym dodawanie nowych punktów, wymaga posiadania uprawnień kwalifikacyjnych, czyli świadectwa kwalifikacyjnego SEP G1 w zakresie eksploatacji. Wymiana istniejącego gniazdka "jeden do jednego" jest czynnością konserwacyjną, którą możesz wykonać samodzielnie, pod warunkiem przestrzegania wszystkich zasad bezpieczeństwa opisanych w tym poradniku. Jednak wszelkie modyfikacje obwodu, takie jak zmiana okablowania, dodanie nowego gniazdka czy przeniesienie punktu świetlnego, powinny być wykonywane przez certyfikowanego elektryka. Pamiętaj, że bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze, dlatego w razie wątpliwości zawsze lepiej wezwać fachowca.
