Podłączenie nowego gniazdka elektrycznego może wydawać się zadaniem dla wykwalifikowanego elektryka, ale z odpowiednią wiedzą i ostrożnością, jest to coś, co wielu z nas może zrobić samodzielnie. Kluczem jest zrozumienie podstawowych zasad bezpieczeństwa i dokładne postępowanie według instrukcji. W tym obszernym przewodniku przeprowadzę Cię przez cały proces, od przygotowania narzędzi po ostatnie sprawdzenie, upewniając się, że Twoja nowa instalacja jest bezpieczna i funkcjonalna.
Bezpieczne podłączenie gniazdka elektrycznego krok po kroku
- Zawsze wyłączaj zasilanie i sprawdzaj obecność prądu próbnikiem napięcia przed rozpoczęciem pracy.
- Poznaj kolory przewodów: brązowy/czarny (faza L), niebieski (neutralny N), żółto-zielony (ochronny PE).
- Podłącz przewód fazowy (L) do lewego zacisku, neutralny (N) do prawego, a ochronny (PE) do bolca uziemiającego.
- Używaj odpowiednich narzędzi, takich jak próbnik napięcia, ściągacz izolacji i wkrętaki.
- W przypadku wątpliwości lub braku uprawnień SEP, zawsze skonsultuj się z wykwalifikowanym elektrykiem.
Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem
Praca z instalacją elektryczną wymaga bezwzględnego szacunku dla jej potencjalnie niebezpiecznych właściwości. Prąd elektryczny, choć niezbędny w codziennym życiu, może stanowić śmiertelne zagrożenie, jeśli nie będziemy postępować z najwyższą ostrożnością. Zanim w ogóle pomyślisz o dotknięciu przewodów czy narzędzi, musisz przyswoić sobie kilka kluczowych zasad bezpieczeństwa. Pamiętaj, że Twoje zdrowie i życie są najważniejsze, a pośpiech lub lekceważenie procedur może mieć tragiczne konsekwencje.
Dlaczego wyłączenie bezpieczników to za mało? Ostateczne sprawdzenie próbnikiem napięcia
Wielu z nas myśli, że wyłączenie odpowiedniego bezpiecznika w skrzynce rozdzielczej to wystarczający środek ostrożności. Niestety, rzeczywistość bywa bardziej złożona. Instalacje elektryczne mogą być nieprzewidywalne, a błędy w okablowaniu lub awarie mogą sprawić, że nawet po wyłączeniu bezpiecznika w obwodzie nadal będzie obecne napięcie. Dlatego kluczowe jest, aby zawsze, ale to zawsze, sprawdzić obecność prądu za pomocą próbnika napięcia. To małe, ale niezwykle ważne narzędzie pozwala wykryć napięcie w przewodzie. Używaj go zgodnie z instrukcją przykładając jednocześnie do przewodu i do elementu uziemionego (np. kaloryfera, rury wodnej, jeśli są uziemione) lub dotykając metalowego styku na obudowie próbnika. Jeśli próba wskaże brak napięcia, dopiero wtedy możesz przystąpić do dalszych prac. To absolutnie krytyczny krok, którego nie można pominąć.
Twoja apteczka pierwszej pomocy przy porażeniu – co musisz wiedzieć?
Miejmy nadzieję, że nigdy nie będziesz musiał z niej korzystać, ale wiedza o pierwszej pomocy przy porażeniu prądem jest niezwykle ważna. W Twojej podręcznej apteczce powinny znaleźć się podstawowe materiały opatrunkowe, a przede wszystkim musisz wiedzieć, jak się zachować. Przede wszystkim, nigdy nie dotykaj osoby porażonej bezpośrednio, jeśli nadal ma kontakt ze źródłem prądu. Twoim pierwszym zadaniem jest odłączenie źródła zasilania (wyłączenie bezpiecznika, wyciągnięcie wtyczki z gniazdka). Jeśli to niemożliwe, użyj nieprzewodzącego przedmiotu (np. drewnianej kija, gumowego dywanika), aby odsunąć poszkodowanego od źródła prądu. Dopiero gdy upewnisz się, że kontakt ze źródłem został przerwany, możesz rozpocząć resuscytację krążeniowo-oddechową, jeśli jest to konieczne i potrafisz ją wykonać. Pamiętaj, że bezpieczeństwo ratownika jest priorytetem.
Niezbędnik instalatora: Jakie narzędzia i materiały musisz przygotować?
Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia i materiały. Brak odpowiedniego sprzętu nie tylko utrudni pracę, ale może również narazić Cię na niebezpieczeństwo. Dobrze przygotowany warsztat to podstawa bezpiecznego i efektywnego montażu.

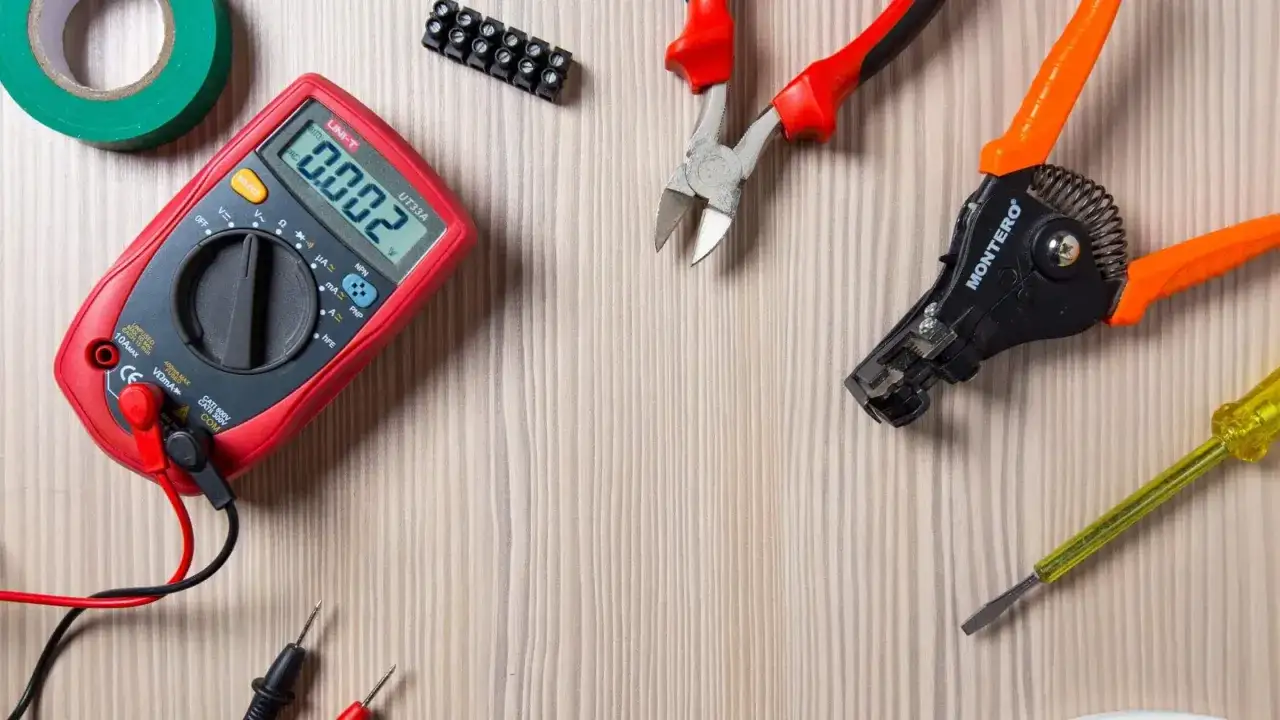

Narzędzia, bez których ani rusz: od próbnika po ściągacz izolacji
Do podłączenia gniazdka elektrycznego potrzebne będą Ci następujące narzędzia:
- Próbnik napięcia: Niezbędne do sprawdzenia, czy w przewodach nie ma napięcia. Bez niego praca jest skrajnie niebezpieczna.
- Ściągacz izolacji (lub izolowany nóż): Służy do precyzyjnego zdjęcia izolacji z końcówek przewodów, nie uszkadzając przy tym żył.
- Wkrętaki izolowane: Potrzebne do odkręcania i dokręcania zacisków w gniazdku. Upewnij się, że mają izolowane rękojeści, co chroni przed porażeniem.
- Kombinerki: Mogą być przydatne do przytrzymania przewodów lub zaginania ich końcówek.
- Mały śrubokręt płaski: Czasami potrzebny do zwolnienia zacisków sprężynowych w niektórych typach gniazdek.
- Poziomica: Przyda się do idealnego wypoziomowania gniazdka przed jego ostatecznym zamocowaniem.
Wybór gniazdka: Czym różni się gniazdko z uziemieniem od tego bez bolca i które wybrać?
Na rynku dostępne są różne rodzaje gniazdek, ale najważniejszy podział dotyczy obecności uziemienia. Gniazdka z uziemieniem, wyposażone w charakterystyczny bolec, są standardem w większości domów i mieszkań. Bolec ten jest podłączony do przewodu ochronnego (PE) i stanowi kluczowy element systemu bezpieczeństwa. W przypadku awarii izolacji urządzenia elektrycznego, prąd zostanie odprowadzony do ziemi, chroniąc użytkownika przed porażeniem. Gniazdka bez uziemienia (tzw. "płaskie") są rzadziej stosowane i nadają się jedynie do urządzeń o podwójnej izolacji, które nie wymagają uziemienia. Warto również zwrócić uwagę na gniazdka pojedyncze i podwójne te drugie pozwalają na podłączenie dwóch urządzeń jednocześnie. Dla pomieszczeń o podwyższonej wilgotności, takich jak łazienki czy kuchnie, a także do zastosowań zewnętrznych, zalecane są gniazdka hermetyczne (bryzgoszczelne), które posiadają specjalne klapki chroniące przed wilgocią. Zawsze, gdy jest to możliwe, wybieraj gniazdka z uziemieniem to inwestycja w Twoje bezpieczeństwo.

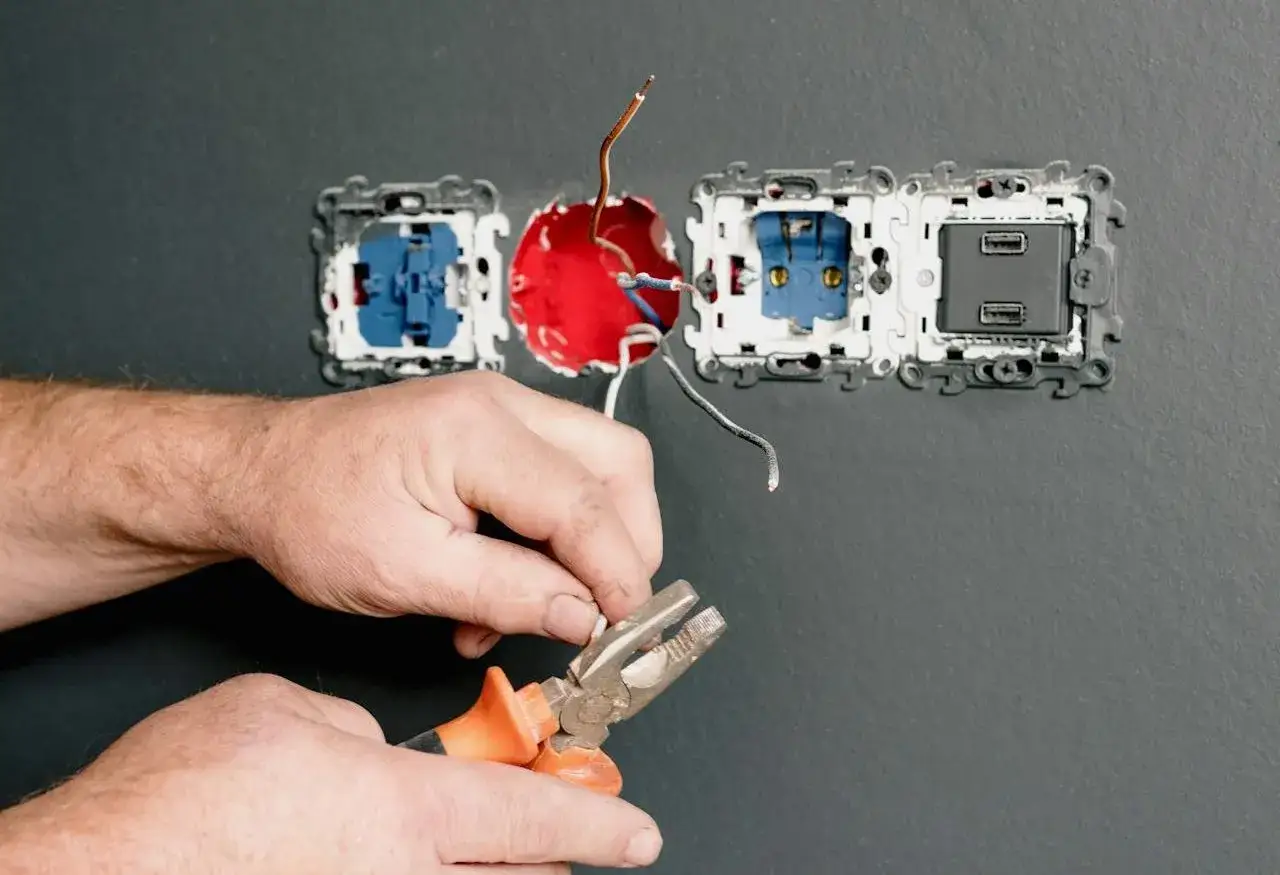

Tajemnice kolorów w puszce: Co oznaczają przewody L, N i PE?
Każdy przewód w instalacji elektrycznej ma swoje określone zadanie i oznaczenie kolorystyczne, które jest kluczowe dla prawidłowego i bezpiecznego podłączenia. Zrozumienie tych oznaczeń jest absolutnie fundamentalne.
Brązowy lub czarny przewód (L) – Gdzie "mieszka" faza i dlaczego jest groźna?
Przewód fazowy, oznaczany literą "L", to ten, który niesie ze sobą niebezpieczne napięcie około 230V. W Polsce najczęściej spotykamy przewody w kolorze brązowym, ale mogą one być również czarne lub szare. To właśnie na przewodzie fazowym występuje potencjał elektryczny względem ziemi i przewodu neutralnego. Dotknięcie go pod napięciem grozi poważnym porażeniem. Dlatego zawsze upewnij się, że jest on pozbawiony napięcia przed rozpoczęciem jakichkolwiek prac.
Niebieski przewód (N) – Cicha rola przewodu neutralnego w obwodzie
Przewód neutralny, oznaczany literą "N", jest zazwyczaj koloru niebieskiego. Choć sam w sobie nie powinien przenosić niebezpiecznego napięcia (jego potencjał jest bliski zeru względem ziemi), jest on niezbędny do zamknięcia obwodu elektrycznego. Bez przewodu neutralnego prąd nie może płynąć, a urządzenia nie będą działać. W niektórych sytuacjach, zwłaszcza przy uszkodzonej izolacji, może on również przenosić napięcie, dlatego należy traktować go z podobną ostrożnością jak fazę.
Żółto-zielony przewód (PE) – Twój anioł stróż, czyli rola uziemienia ochronnego
Przewód ochronny, oznaczany literą "PE" i charakterystycznym żółto-zielonym paskowaniem, to Twój najważniejszy element ochrony przed porażeniem. Jego jedynym zadaniem jest odprowadzenie ewentualnego prądu do ziemi w przypadku awarii. Jest on podłączony do metalowej obudowy urządzenia i do bolca uziemiającego w gniazdku. Nigdy nie wolno go podłączać do przewodu fazowego ani neutralnego! Jego prawidłowe podłączenie do bolca uziemiającego w gniazdku jest kluczowe dla bezpieczeństwa.
Podłączanie gniazdka z uziemieniem: Instrukcja krok po kroku
Teraz, gdy już wiesz, jakie narzędzia przygotować i jak rozpoznać poszczególne przewody, możemy przejść do samego montażu. Poniższa instrukcja dotyczy standardowego gniazdka z uziemieniem (typu E) i zakłada, że masz już przygotowaną puszkę montażową w ścianie.
Krok 1: Przygotowanie puszki i przewodów – jak prawidłowo zdjąć izolację?
Po upewnieniu się, że zasilanie jest wyłączone, delikatnie wyciągnij przewody z puszki montażowej. Użyj ściągacza izolacji, aby zdjąć około 1-1,5 cm izolacji z końcówki każdego z przewodów: fazowego (brązowy/czarny), neutralnego (niebieski) i ochronnego (żółto-zielony). Upewnij się, że nie uszkodziłeś żył przewodu podczas zdejmowania izolacji. Czyste, nieuszkodzone końcówki są kluczowe dla dobrego kontaktu elektrycznego.

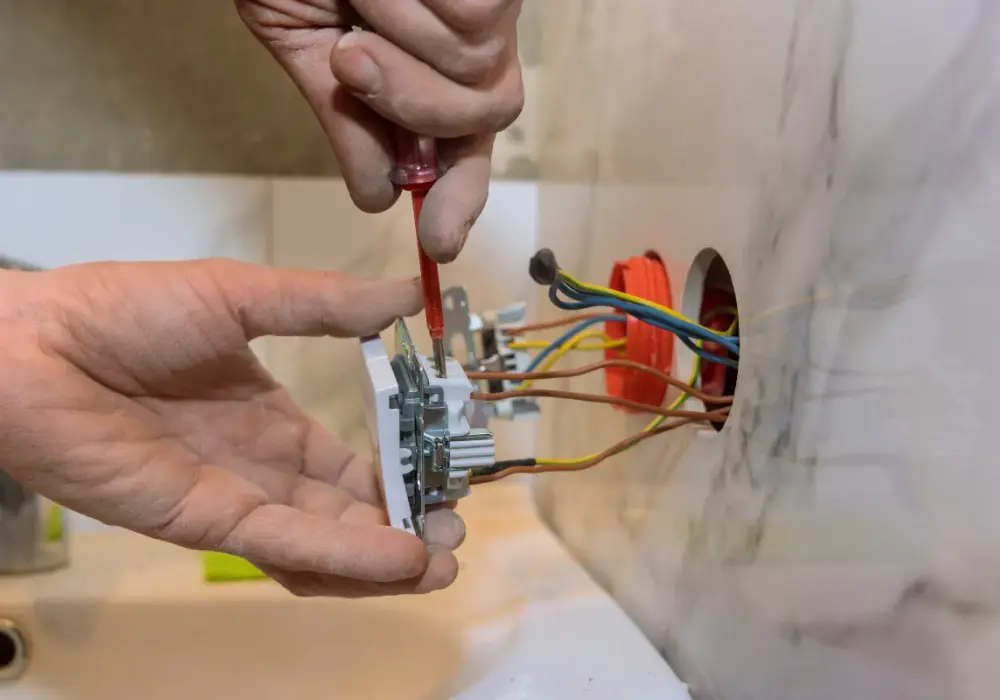

Krok 2: Schemat połączeń – gdzie dokładnie podpiąć przewód brązowy, niebieski i żółto-zielony?
Teraz czas na podłączenie przewodów do zacisków gniazdka. Standardowy schemat podłączenia gniazdka typu E wygląda następująco:
- Przewód fazowy (L) zazwyczaj brązowy, czarny lub szary podłącz do lewego zacisku gniazdka.
- Przewód neutralny (N) niebieski podłącz do prawego zacisku gniazdka.
- Przewód ochronny (PE) żółto-zielony podłącz do zacisku środkowego, czyli do bolca uziemiającego.
Upewnij się, że przewody są solidnie dokręcone w zaciskach. Luźne połączenie może prowadzić do iskrzenia, przegrzewania, a nawet pożaru.
Krok 3: Montaż mechanizmu gniazdka w puszce – technika na stabilne osadzenie
Po podłączeniu przewodów, ostrożnie umieść mechanizm gniazdka w puszce montażowej. Upewnij się, że wszystkie przewody są schowane w puszce i nie są przyciśnięte przez mechanizm. Wyrównaj gniazdko za pomocą poziomicy, a następnie przykręć je do puszki za pomocą śrub montażowych. Mechanizm powinien być stabilnie osadzony, bez luzów.
Krok 4: Założenie ramki i ostateczny test – co sprawdzić przed włączeniem zasilania?
Gdy mechanizm jest już zamocowany, załóż ramkę ozdobną i ewentualnie klapkę. Przed ponownym włączeniem zasilania, dokładnie obejrzyj całą instalację. Sprawdź, czy wszystkie elementy są dobrze zamocowane, czy nie widać żadnych luźnych przewodów ani uszkodzeń. Upewnij się, że gniazdko jest stabilne i nie chwieje się. Dopiero po tych czynnościach możesz ostrożnie włączyć zasilanie w skrzynce rozdzielczej i sprawdzić działanie gniazdka, podłączając do niego małe urządzenie (np. lampkę).
Scenariusze specjalne: Jak poradzić sobie z podwójnym gniazdkiem i połączeniem szeregowym?
Czasami standardowe podłączenie jednego gniazdka to za mało. W takich sytuacjach możemy spotkać się z potrzebą montażu gniazdek podwójnych lub łączenia gniazdek szeregowo. Oto jak sobie z tym poradzić.

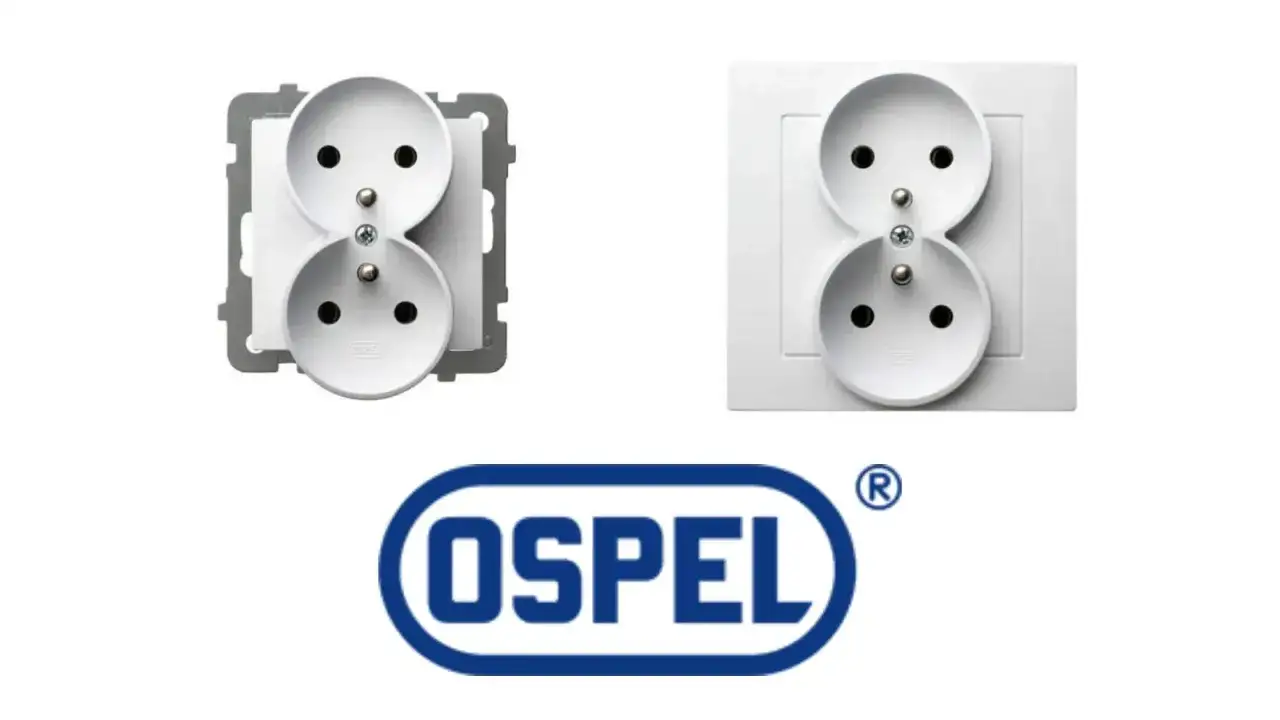

Podłączanie gniazda podwójnego – sprawdzony schemat mostkowania
Podłączenie gniazda podwójnego jest bardzo podobne do podłączenia pojedynczego, z tą różnicą, że musisz "mostkować" połączenia między oboma modułami gniazdka. Oznacza to, że przewód fazowy (L) podłączasz do zacisku fazowego jednego modułu, a następnie za pomocą krótkiego odcinka przewodu łączysz go z zaciskiem fazowym drugiego modułu. To samo robisz z przewodem neutralnym (N) i ochronnym (PE). W ten sposób oba gniazdka będą zasilane z tego samego obwodu. Upewnij się, że wszystkie połączenia są solidne i że przewody nie są nadmiernie naprężone.
Łączenie gniazdek szeregowo ("jedno od drugiego") – kiedy to ma sens i jak to zrobić poprawnie?
Łączenie gniazdek szeregowo, czyli popularne "jedno od drugiego", polega na tym, że zasilanie do kolejnego gniazdka jest doprowadzane z poprzedniego. Ma to sens, gdy chcemy rozszerzyć istniejący obwód, na przykład dodając gniazdko w kolejnym pomieszczeniu. W tym przypadku, do pierwszego gniazdka podłączamy przewody zasilające (L, N, PE). Następnie, z zacisków wyjściowych tego gniazdka (tych, do których podłączyliśmy przewody zasilające), wyprowadzamy kolejne przewody, które poprowadzimy do następnego gniazdka. Kluczowe jest, aby użyć przewodów o odpowiednim przekroju, które wytrzymają obciążenie wszystkich połączonych gniazdek. Zawsze upewnij się, że obwód nie zostanie przeciążony zbyt wiele gniazdek podłączonych szeregowo do jednego obwodu może spowodować jego awarię lub pożar. W przypadku wątpliwości, lepiej skonsultować się z elektrykiem.
Najczęstsze błędy montażowe i jak je diagnozować?
Nawet przy zachowaniu najwyższej staranności, zdarzają się błędy. Oto kilka najczęstszych problemów, które mogą wystąpić po podłączeniu gniazdka, oraz sposoby ich diagnozowania.
Gniazdko nie działa po podłączeniu – co sprawdzić w pierwszej kolejności?
Jeśli po wszystkim podłączone urządzenie nie działa, nie panikuj. Najpierw sprawdź, czy na pewno włączyłeś zasilanie w skrzynce rozdzielczej. Następnie, ponownie użyj próbnika napięcia, aby upewnić się, że w przewodach dochodzących do gniazdka jest napięcie. Jeśli nie ma, problem leży w obwodzie zasilającym lub bezpieczniku. Jeśli napięcie jest obecne, sprawdź wszystkie połączenia w zaciskach gniazdka być może któryś z przewodów się poluzował. Czasami przyczyną może być również uszkodzony mechanizm gniazdka.
Dlaczego bezpiecznik "wybija"? Analiza potencjalnych zwarć
Częste "wybijanie" bezpiecznika po włączeniu zasilania lub podłączeniu urządzenia zazwyczaj świadczy o zwarciu lub przeciążeniu obwodu. Zwarcie to niepożądane połączenie między przewodem fazowym a neutralnym lub ochronnym. Może być spowodowane uszkodzoną izolacją, nieprawidłowym podłączeniem przewodów, lub wadliwym urządzeniem. Aby zdiagnozować problem, odłącz wszystkie urządzenia od obwodu, włącz bezpiecznik i sprawdź, czy nadal wybija. Jeśli tak, problem leży w instalacji. Jeśli nie, podłączaj urządzenia pojedynczo, aż znajdziesz to, które powoduje problem. W przypadku podejrzenia zwarcia w instalacji, konieczna jest pomoc elektryka.
Co zrobić w starej instalacji, gdy brakuje przewodu ochronnego (PE)?
Starsze instalacje elektryczne często nie posiadają przewodu ochronnego (PE). Jest to poważny problem z punktu widzenia bezpieczeństwa, ponieważ pozbawia nas kluczowej ochrony przed porażeniem. W takiej sytuacji najlepszym i najbezpieczniejszym rozwiązaniem jest wymiana całej instalacji elektrycznej na nowoczesną, zgodną z obowiązującymi normami. Alternatywnie, można zastosować gniazdka z wbudowanym wyłącznikiem różnicowoprądowym (tzw. "różnicówka"), który zapewnia pewien poziom ochrony, ale nie zastępuje w pełni uziemienia. Samodzielne modyfikacje w starych instalacjach są skrajnie niebezpieczne i zdecydowanie odradzane.
DIY czy zlecenie fachowcowi? Kiedy podłączenie gniazdka wymaga uprawnień SEP?
Wielu z nas czerpie satysfakcję z samodzielnego wykonywania prac domowych. Jednak w przypadku instalacji elektrycznych, granica między "zrób to sam" a "zleć fachowcowi" jest bardzo cienka i wymaga świadomości prawnej oraz technicznej.
Granice samodzielnej pracy – co mówi prawo budowlane?
Formalnie, wszelkie prace związane z modyfikacją stałej instalacji elektrycznej, w tym podłączanie nowych gniazdek, powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia, takie jak uprawnienia SEP (Stowarzyszenia Elektryków Polskich) w zakresie E do 1kV. Każda nowa instalacja lub znacząca modyfikacja istniejącej wymaga również odbioru technicznego przez uprawnionego elektryka. Choć wiele osób wykonuje te prace samodzielnie, warto mieć świadomość, że w przypadku awarii lub wypadku, brak odpowiednich kwalifikacji i dokumentacji może mieć poważne konsekwencje prawne i ubezpieczeniowe.
Przeczytaj również: Jak skutecznie usunąć tynk mozaikowy ze ściany bez zbędnych kłopotów
Kiedy wezwanie elektryka jest nie tylko opcją, ale koniecznością?
Istnieje szereg sytuacji, w których samodzielne podłączanie gniazdka jest po prostu zbyt ryzykowne. Jeśli nie masz pewności co do swoich umiejętności, brakuje Ci odpowiednich narzędzi, lub Twoja instalacja jest stara i nie wiesz, jak bezpiecznie ją modyfikować, zdecydowanie wezwij wykwalifikowanego elektryka. Szczególnie, gdy masz do czynienia ze skomplikowanymi schematami, brakuje przewodu ochronnego (PE), pojawiają się problemy z bezpiecznikami, lub po prostu czujesz się niepewnie bezpieczeństwo jest najważniejsze. Elektryk z uprawnieniami zapewni, że praca zostanie wykonana prawidłowo, bezpiecznie i zgodnie z obowiązującymi przepisami.
