Praca z instalacją elektryczną wymaga precyzji i bezwzględnego przestrzegania zasad bezpieczeństwa. Błędne podłączenie przewodów w gniazdku elektrycznym to nie tylko kwestia estetyki czy działania urządzenia, ale przede wszystkim potencjalne źródło poważnych zagrożeń. Może ono prowadzić do porażenia prądem, pożaru instalacji, a także uszkodzenia podłączonego sprzętu. Dlatego tak ważne jest, aby wiedzieć, który przewód gdzie podłączyć i jakie są tego konsekwencje.
Dlaczego prawidłowe podłączenie przewodów w gniazdku jest kluczowe dla Twojego bezpieczeństwa?
Nawet drobna pomyłka podczas podłączania przewodów w gniazdku może mieć katastrofalne skutki. Dotyczy to zarówno domowników, jak i samego sprzętu elektronicznego. Niewłaściwe połączenie może skutkować przepięciami, zwarciami, a w skrajnych przypadkach nawet pożarem. Zrozumienie roli każdego z przewodów i ich prawidłowe umiejscowienie to absolutna podstawa bezpiecznego użytkowania instalacji elektrycznej. Musimy pamiętać, że prąd elektryczny, choć niezbędny w codziennym życiu, jest niebezpieczny i wymaga szacunku.

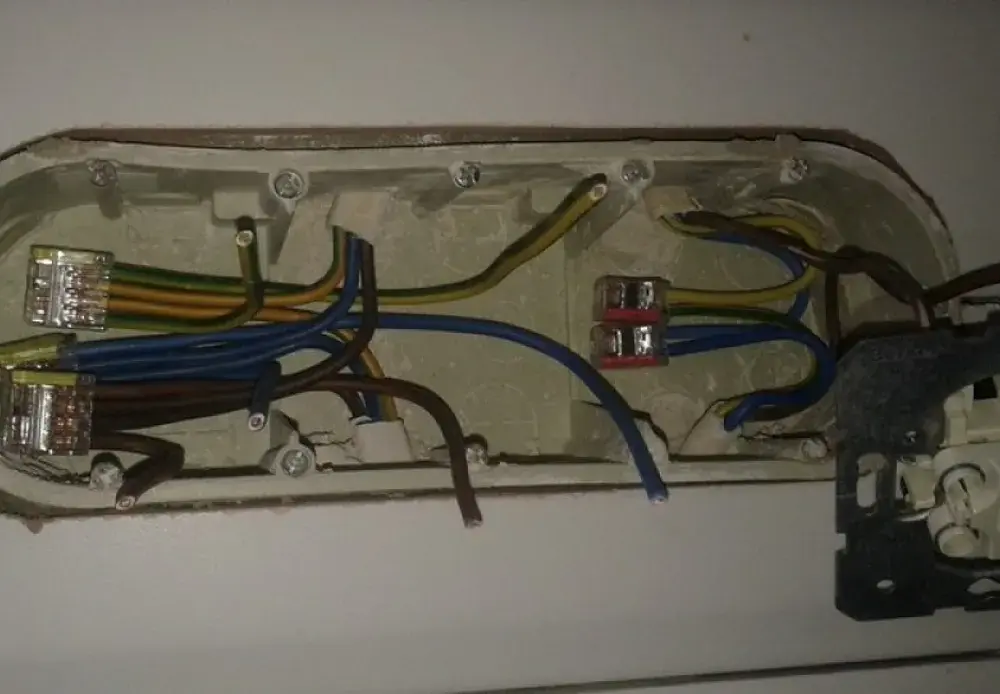

Poznaj 3 kluczowe przewody w Twojej ścianie: L, N, PE
W typowej instalacji jednofazowej spotykamy trzy rodzaje przewodów. Przewód fazowy (L) jest tym, który dostarcza energię elektryczną. Przewód neutralny (N) zamyka obwód, umożliwiając przepływ prądu. Z kolei przewód ochronny (PE) stanowi kluczowe zabezpieczenie przed porażeniem prądem w przypadku awarii.
Ryzyko pomyłki: co grozi za niepoprawne połączenie kabli?
Nieprawidłowe podłączenie przewodów niesie ze sobą szereg niebezpieczeństw. Oto najczęstsze z nich:
- Porażenie prądem: Jeśli przewód fazowy zostanie podłączony do bolca uziemiającego lub obudowy urządzenia, może to spowodować, że cała obudowa znajdzie się pod niebezpiecznym napięciem.
- Uszkodzenie urządzeń: Niewłaściwe podłączenie może doprowadzić do przepięć lub zakłóceń w pracy sprzętu, co skutkuje jego trwałym uszkodzeniem.
- Pożar: Zwarcie spowodowane błędnym połączeniem lub przegrzanie przewodów w wyniku nieprawidłowego przepływu prądu to prosta droga do zaprószenia ognia.
- Brak działania gniazdka: Choć to najmniej groźna konsekwencja, uniemożliwia korzystanie z gniazdka i może być sygnałem, że coś zostało podłączone nieprawidłowo.
Każda z tych sytuacji może być bardzo niebezpieczna, dlatego kluczowe jest dokładne przestrzeganie instrukcji.
Trzej muszkieterowie instalacji elektrycznej: rozszyfrowujemy kolory przewodów
Aby praca z instalacją elektryczną była bezpieczna, konieczne jest poznanie standardowej kolorystyki przewodów. W Polsce, zgodnie z obowiązującymi normami, kolory te są ściśle określone, co znacznie ułatwia identyfikację i prawidłowe podłączenie. Znajomość tych oznaczeń to podstawa bezpiecznej pracy z elektrycznością.
Przewód fazowy (L) – brązowy lub czarny: skąd płynie energia?
- Kolory: Najczęściej spotykane to brązowy, ale może być również czarny lub szary.
- Funkcja: Jest to przewód, który dostarcza napięcie do urządzenia. To nim "płynie" prąd z sieci.
- Charakterystyka: Jest pod napięciem, dlatego jego dotknięcie jest niebezpieczne i grozi porażeniem.
- Podłączenie w gniazdku: Zazwyczaj podłącza się go do zacisku oznaczonego literą L, który znajduje się po lewej stronie gniazdka.
Przewód neutralny (N) – niebieski: dlaczego jest niezbędny do działania obwodu?
- Kolor: Zawsze jest to przewód w kolorze niebieskim.
- Funkcja: Przewód neutralny zamyka obwód elektryczny, umożliwiając powrót prądu do źródła. Jest punktem odniesienia dla napięcia fazowego.
- Charakterystyka: W normalnych warunkach nie powinien być pod napięciem, jednak w przypadku awarii izolacji lub innych problemów może stać się niebezpieczny.
- Podłączenie w gniazdku: Standardowo podłącza się go do zacisku oznaczonego literą N, znajdującego się po prawej stronie gniazdka.
Przewód ochronny (PE) – żółto-zielony: cichy strażnik Twojego życia
- Kolor: Ma bardzo charakterystyczny, dwukolorowy wzór żółto-zielony.
- Funkcja: Jego jedynym zadaniem jest zapewnienie bezpieczeństwa. W przypadku awarii urządzenia, np. przebicia izolacji, przewód ten odprowadza niebezpieczne napięcie do ziemi, chroniąc użytkownika przed porażeniem.
- Charakterystyka: Nie jest przeznaczony do przewodzenia prądu roboczego. Jego obecność w instalacji jest kluczowa dla bezpieczeństwa.
- Podłączenie w gniazdku: Podłącza się go do bolca uziemiającego, który znajduje się na środku gniazdka i jest oznaczony symbolem ⏚.

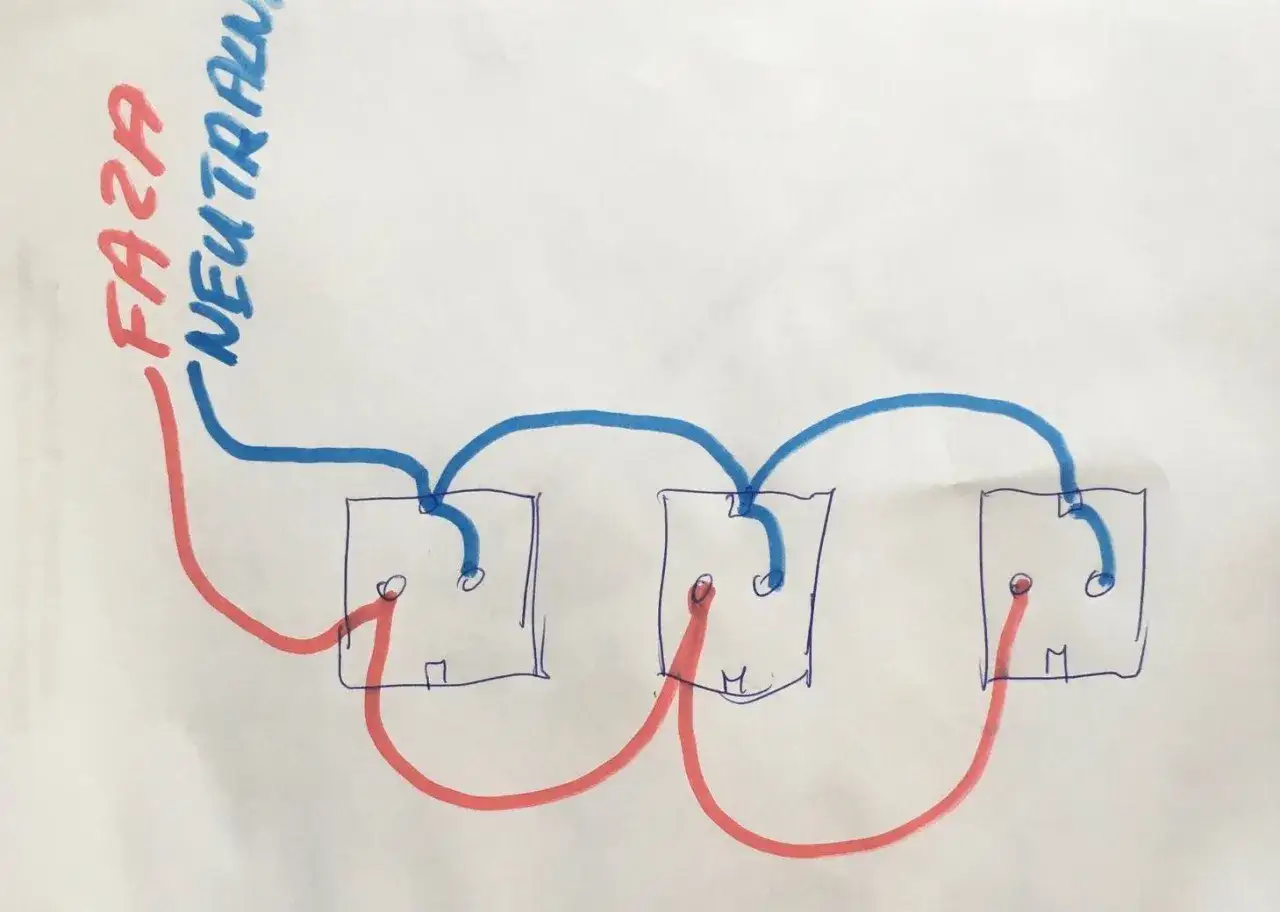

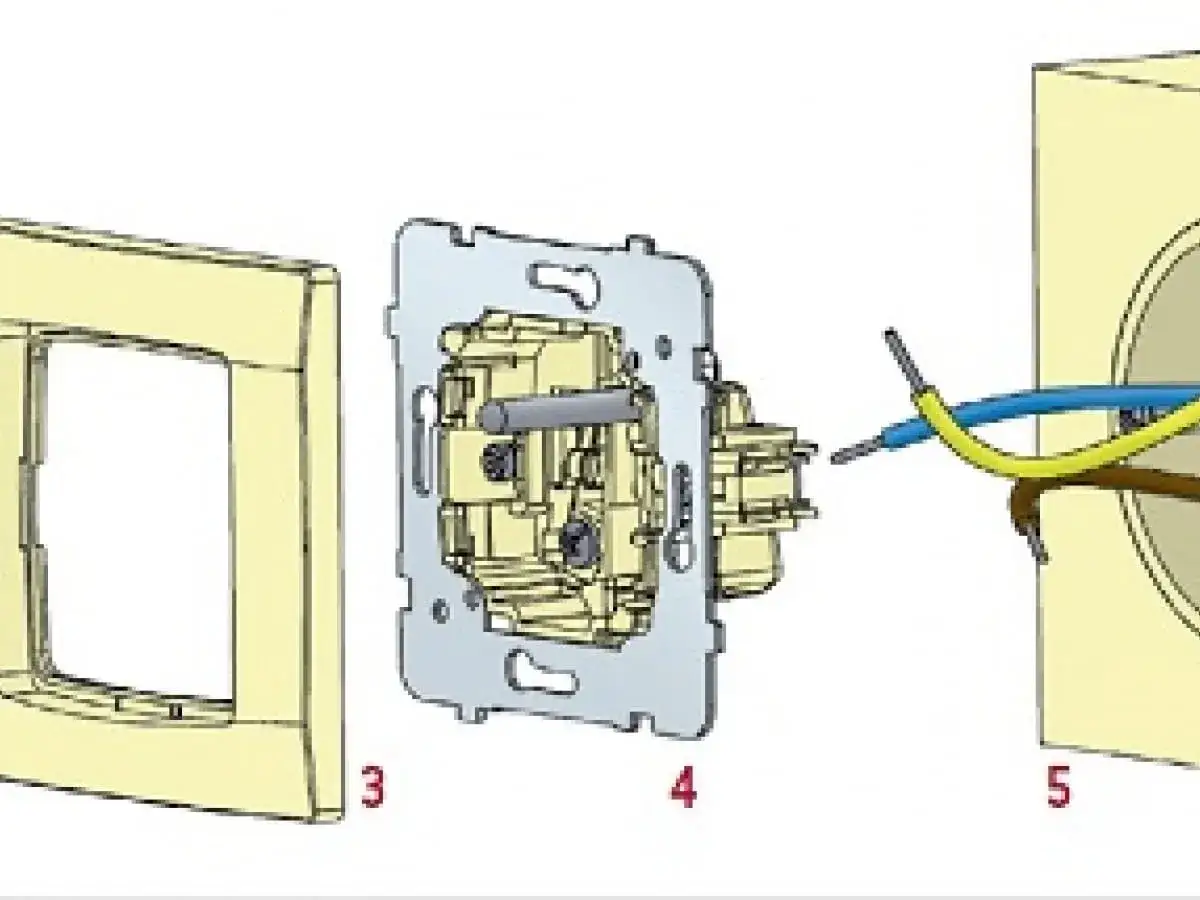

Montaż gniazdka krok po kroku: bezpieczna instrukcja dla każdego
Montaż gniazdka elektrycznego, choć wydaje się prosty, wymaga zachowania najwyższej ostrożności. Poniższa instrukcja krok po kroku pomoże Ci wykonać tę czynność bezpiecznie i prawidłowo. Pamiętaj, że bezpieczeństwo jest absolutnym priorytetem na każdym etapie prac.
Krok 1: Bezpieczeństwo absolutne – jak prawidłowo wyłączyć zasilanie?
To najważniejszy etap, którego absolutnie nie wolno pominąć. Bez wyłączenia zasilania praca z przewodami jest skrajnie niebezpieczna.
- Zlokalizuj skrzynkę rozdzielczą w swoim domu lub mieszkaniu.
- Znajdź bezpiecznik odpowiadający za obwód, w którym znajduje się gniazdko, które będziesz wymieniać lub montować. Jeśli nie jesteś pewien, który to bezpiecznik, możesz wyłączyć główny bezpiecznik dla całego mieszkania.
- Przesuń dźwignię bezpiecznika do pozycji "0" lub "OFF", aby odciąć dopływ prądu do danego obwodu.
- Poinformuj domowników, że prowadzisz prace elektryczne i aby nie włączali bezpiecznika.
Pamiętaj: Nigdy nie pracuj pod napięciem!
Krok 2: Weryfikacja próbnikiem napięcia – upewnij się, że prąd nie płynie
Po wyłączeniu bezpiecznika należy bezwzględnie sprawdzić, czy w przewodach faktycznie nie ma napięcia. Do tego celu służy próbnik napięcia (tester).
- Próbnik napięcia to niewielkie narzędzie z metalową końcówką i zazwyczaj małą lampką lub diodą. Aby go użyć, należy dotknąć końcówką przewodu, a palcem przyłożyć do metalowej części na obudowie próbnika.
- Sprawdź każdy z przewodów znajdujących się w puszce instalacyjnej zarówno te, które były podłączone, jak i te, które mogą być wolne.
- Jeśli próbnik nie świeci się ani nie wydaje dźwięku, oznacza to, że napięcie zostało prawidłowo odłączone.
Jest to kluczowe podwójne zabezpieczenie najpierw wyłączasz bezpiecznik, a potem sprawdzasz próbnikiem. Nie rezygnuj z żadnego z tych kroków.
Krok 3: Identyfikacja zacisków w gniazdku – gdzie szukać oznaczeń L, N i ⏚?
Zanim podłączysz przewody, musisz wiedzieć, do których zacisków je przykręcić. Nowe gniazdka posiadają wyraźne oznaczenia, które to ułatwiają.
- Na tylnej części mechanizmu gniazdka, obok otworów na przewody, znajdują się literowe oznaczenia: L dla przewodu fazowego, N dla przewodu neutralnego.
- Zacisk przeznaczony dla przewodu ochronnego jest zazwyczaj oznaczony symbolem uziemienia: ⏚.
Dokładnie przyjrzyj się mechanizmowi gniazdka, aby zlokalizować te oznaczenia.
Krok 4: Schemat podłączenia – który kolor do którego zacisku?
Teraz czas na podłączenie przewodów do odpowiednich zacisków, zgodnie z ich kolorami i oznaczeniami:
- Przewód fazowy (brązowy, czarny lub szary) podłącz do zacisku oznaczonego literą L.
- Przewód neutralny (niebieski) podłącz do zacisku oznaczonego literą N.
- Przewód ochronny (żółto-zielony) podłącz do zacisku oznaczonego symbolem ⏚ (bolec uziemiający).
Instrukcja: Po odizolowaniu końcówki przewodu na odpowiednią długość, wsuń ją do właściwego zacisku i mocno dokręć śrubę. Upewnij się, że żaden pojedynczy drucik nie wystaje poza zacisk, aby uniknąć zwarcia lub kontaktu z ciałem.
Krok 5: Prawidłowe mocowanie przewodów i montaż gniazdka w puszce
Ostatnie czynności montażowe wymagają uwagi, aby zapewnić trwałość i bezpieczeństwo połączenia.
- Delikatnie pociągnij za każdy podłączony przewód, aby upewnić się, że jest on solidnie zamocowany w zacisku i nie ma żadnych luzów.
- Ostrożnie umieść mechanizm gniazdka w puszce instalacyjnej. Ułóż przewody tak, aby nie były zgniecione, przycięte ani nadmiernie napięte.
- Przykręć mechanizm gniazdka do puszki za pomocą śrub montażowych.
- Zamontuj ramkę ozdobną oraz pokrywę gniazdka.
- Wróć do skrzynki rozdzielczej i włącz bezpiecznik. Sprawdź działanie gniazdka, podłączając do niego jakieś urządzenie, np. lampkę nocną.
Typowe problemy i niestandardowe sytuacje – jak sobie z nimi radzić?
Nie każda instalacja elektryczna jest nowoczesna i zgodna z aktualnymi normami. Szczególnie w starszym budownictwie możemy napotkać na nietypowe rozwiązania, które wymagają dodatkowej wiedzy i ostrożności. Zrozumienie tych różnic jest kluczowe dla bezpieczeństwa.
Co zrobić, gdy w puszce są tylko dwa przewody? Wyjaśniamy zjawisko "zerowania"
W starszych instalacjach, często spotykanych w budynkach z lat 80. i wcześniejszych, można natknąć się na puszki instalacyjne z zaledwie dwoma przewodami. Jest to tzw. instalacja dwuprzewodowa.
- W takich instalacjach funkcję przewodu neutralnego i ochronnego pełnił jeden wspólny przewód, nazywany przewodem zerowym (PEN). Zazwyczaj był on koloru niebieskiego.
- W praktyce oznaczało to, że przewód PEN był podłączany zarówno do zacisku neutralnego (N), jak i do bolca uziemiającego w gniazdku.
- OSTRZEŻENIE: Takie rozwiązanie jest dzisiaj uznawane za mniej bezpieczne i niezgodne z obowiązującymi normami. Zaleca się modernizację instalacji do standardu trójprzewodowego. Jeśli jednak musisz pracować z taką instalacją, zachowaj szczególną ostrożność. W miarę możliwości unikaj podłączania urządzeń, które wymagają pełnej ochrony PE.
Inne kolory kabli w starym budownictwie – jak je interpretować?
Starsze instalacje mogą zaskoczyć nas nietypową kolorystyką przewodów, która odbiega od dzisiejszych standardów.
- Przewód fazowy mógł mieć dawniej kolor czarny zamiast brązowego.
- Spotkać można również inne kolory, takie jak szary, biały czy czerwony, które mogły być używane zarówno dla przewodu fazowego, jak i innych obwodów.
- Wskazówka: W takich sytuacjach kluczowe jest użycie próbnika napięcia do precyzyjnego zidentyfikowania przewodu fazowego. Pozostałe przewody, które nie są fazowe, zazwyczaj pełnią rolę neutralnego lub zerowego.
- Zalecenie: W przypadku jakichkolwiek wątpliwości, nietypowych kolorów lub niejasności co do funkcji przewodów, zawsze najlepiej jest wezwać wykwalifikowanego elektryka.
Przeczytaj również: Jak położyć tynk na drewno i uniknąć najczęstszych błędów
Gniazdko iskrzy lub nie działa po montażu – gdzie szukać przyczyny?
Czasami po podłączeniu gniazdka pojawiają się problemy. Oto najczęstsze przyczyny:
- Iskrzenie lub grzanie się gniazdka: Zazwyczaj świadczy to o luźnym połączeniu przewodów w zaciskach. Natychmiast wyłącz zasilanie i dokładnie dokręć śruby w zaciskach.
- Brak działania gniazdka: Sprawdź, czy bezpiecznik w skrzynce rozdzielczej jest włączony. Upewnij się, że przewody są prawidłowo podłączone do odpowiednich zacisków (L do L, N do N, PE do ⏚). Czasami przyczyną może być przerwa w obwodzie, np. źle odizolowany przewód.
- Porażenie przy dotknięciu bolca uziemiającego: To bardzo niebezpieczna sytuacja! Natychmiast wyłącz zasilanie. Najprawdopodobniej przewód fazowy został przez pomyłkę podłączony do bolca uziemiającego.
W każdym z tych przypadków, jeśli nie jesteś pewien przyczyny lub sposobu jej usunięcia, nie ryzykuj i wezwij elektryka.
Kiedy Twoje umiejętności to za mało? Sygnały, że czas wezwać elektryka
Prace elektryczne wymagają wiedzy i doświadczenia. Istnieją sytuacje, w których samodzielne działanie może być niebezpieczne, a najlepszym rozwiązaniem jest powierzenie zadania specjaliście. Oto sygnały, które powinny skłonić Cię do wezwania wykwalifikowanego elektryka:
- Brak pewności co do prawidłowej identyfikacji przewodów, zwłaszcza w przypadku starych, nietypowych instalacji.
- Występowanie nietypowych kolorów przewodów, których funkcji nie potrafisz jednoznacznie określić.
- Posiadanie instalacji dwuprzewodowej, a potrzeba podłączenia urządzenia wymagającego pełnej ochrony PE.
- Po podłączeniu gniazdka, zauważasz iskrzenie, grzanie się, dziwne dźwięki lub gniazdko po prostu nie działa.
- Jakiekolwiek wątpliwości co do bezpieczeństwa wykonanych przez siebie prac.
- Potrzeba modernizacji starej instalacji elektrycznej, która nie spełnia aktualnych norm bezpieczeństwa.
Pamiętaj, że bezpieczeństwo jest najważniejsze. Nie warto ryzykować zdrowia, życia ani majątku, próbując oszczędzić na fachowcu. Wykwalifikowany elektryk zapewni prawidłowe i bezpieczne wykonanie prac.
