Jak podłączyć lampę sufitową? Prosty poradnik krok po kroku

Podłączenie nowej lampy sufitowej może wydawać się skomplikowane, ale z odpowiednią wiedzą i zachowaniem podstawowych zasad bezpieczeństwa jest to zadanie, któremu można sprostać samodzielnie. Ten poradnik przeprowadzi Cię krok po kroku przez proces identyfikacji przewodów, bezpiecznego połączenia lampy z wyłącznikiem oraz sprawdzania poprawności wykonanej pracy. Dzięki niemu dowiesz się, jak uniknąć najczęstszych błędów i cieszyć się nowym oświetleniem bez obaw.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z prądem elektrycznym nigdy nie jest trywialna i wymaga bezwzględnego przestrzegania zasad bezpieczeństwa. Zaniedbanie nawet najmniejszego szczegółu może prowadzić do poważnych konsekwencji, od uszkodzenia sprzętu po porażenie prądem, które bywa śmiertelne. Dlatego zanim sięgniesz po jakiekolwiek narzędzia, upewnij się, że rozumiesz i stosujesz poniższe kroki.

• Krok 1: Wyłącz zasilanie. To absolutnie pierwszy i najważniejszy etap. Zlokalizuj w swojej skrzynce rozdzielczej bezpiecznik odpowiadający za obwód, w którym będziesz pracować, lub główny wyłącznik prądu w domu i go wyłącz. Nie lekceważ tego kroku to Twoja podstawowa ochrona przed porażeniem.
• Krok 2: Zawsze sprawdzaj dwa razy! Po wyłączeniu bezpiecznika, koniecznie użyj próbnika napięcia (wskaźnika), aby upewnić się, że w przewodach faktycznie nie ma prądu. Czasami bezpieczniki mogą być źle opisane, uszkodzone lub obwód może być zasilany z innego źródła. Próbnik to Twój niezawodny pomocnik w weryfikacji.
• Niezbędnik domowego elektryka. Do pracy będziesz potrzebować kilku podstawowych narzędzi. Upewnij się, że są one w dobrym stanie i posiadają izolowane rękojeści. Niezbędne będą:
  • Próbnik napięcia (wskaźnik)
  • Śrubokręty (płaski i krzyżakowy)
  • Ściągacz do izolacji
  • Kostki lub szybkozłączki do przewodów (np. Wago)
  Pamiętaj, że praca z narzędziami bez odpowiedniej izolacji jest skrajnie niebezpieczna.

Dopiero po wykonaniu tych czynności możesz przejść do kolejnych etapów montażu. Bezpieczeństwo jest zawsze priorytetem.

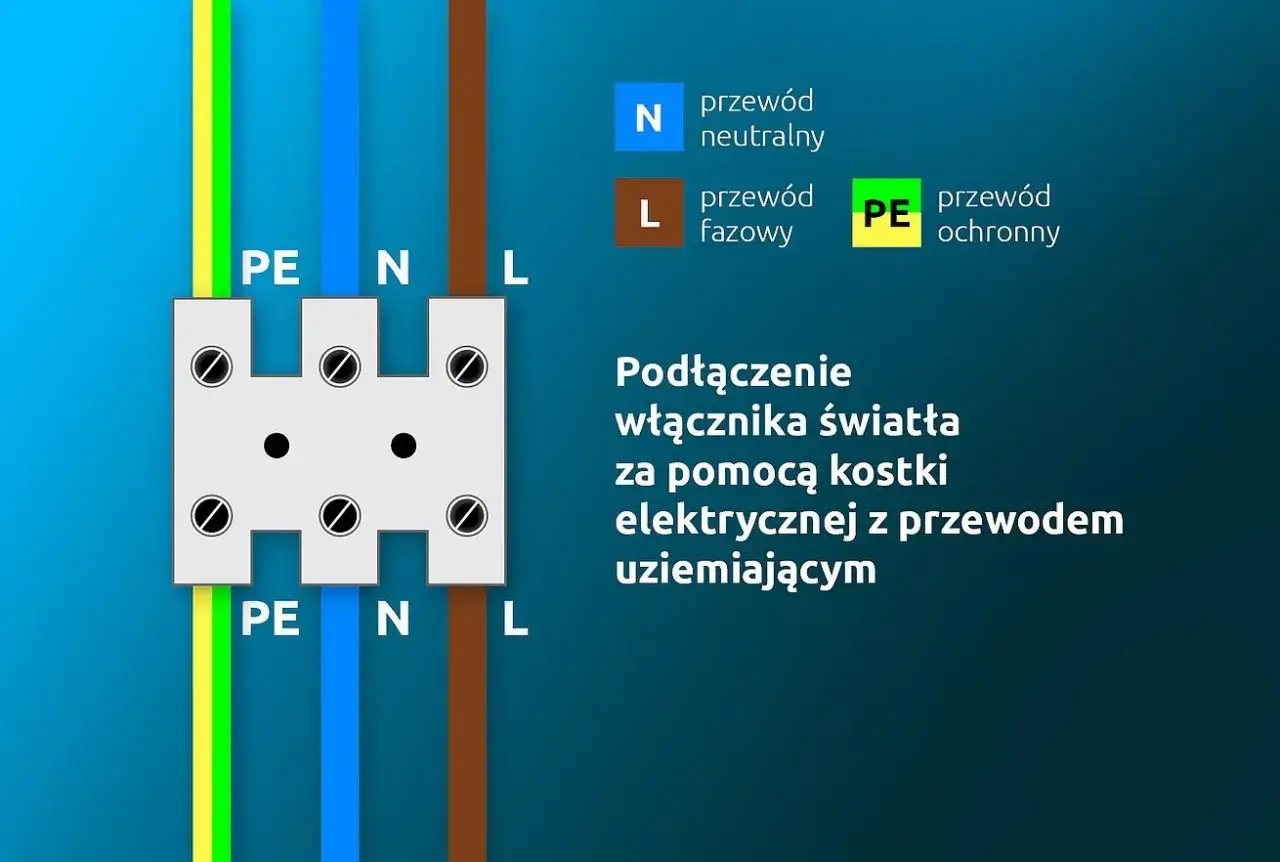

Rozszyfruj kolory kabli, czyli co mówi Ci Twoja instalacja

Każdy przewód w instalacji elektrycznej ma swoje określone zadanie, a jego kolorystyka jest kluczowym elementem pozwalającym na bezpieczne i poprawne podłączenie. Zrozumienie tych oznaczeń to podstawa, która pozwoli Ci uniknąć pomyłek.

W Polsce, zgodnie z aktualnymi normami, przewody elektryczne mają standardowe kolory:

• Przewód fazowy (L): Może mieć kolor brązowy, czarny lub szary. To ten przewód jest "nośnikiem" napięcia, a jego dotknięcie bez odpowiednich zabezpieczeń grozi porażeniem prądem.
• Przewód neutralny (N): Zawsze jest koloru niebieskiego. Jest on niezbędny do zamknięcia obwodu elektrycznego, umożliwiając przepływ prądu.
• Przewód ochronny (PE): Charakteryzuje się żółto-zielonym paskowaniem. Jego główną funkcją jest ochrona przed porażeniem. W przypadku awarii izolacji lub innych problemów, przewód ten odprowadza nadmierne napięcie do ziemi. Można go śmiało nazwać Twoim ubezpieczeniem na życie w instalacji elektrycznej.

Jednakże, jak podaje portal Elmar, "w starszym budownictwie można spotkać inne kolory, co wymaga dodatkowej weryfikacji za pomocą próbnika napięcia". W przypadku starych instalacji dwuprzewodowych, które nie posiadają przewodu ochronnego PE, należy zachować szczególną ostrożność. W takich sytuacjach identyfikacja przewodów fazowego i neutralnego za pomocą próbnika jest absolutnie kluczowa. Jeśli masz jakiekolwiek wątpliwości co do stanu lub kolorystyki przewodów w swojej instalacji, zdecydowanie rozważ konsultację z wykwalifikowanym elektrykiem.

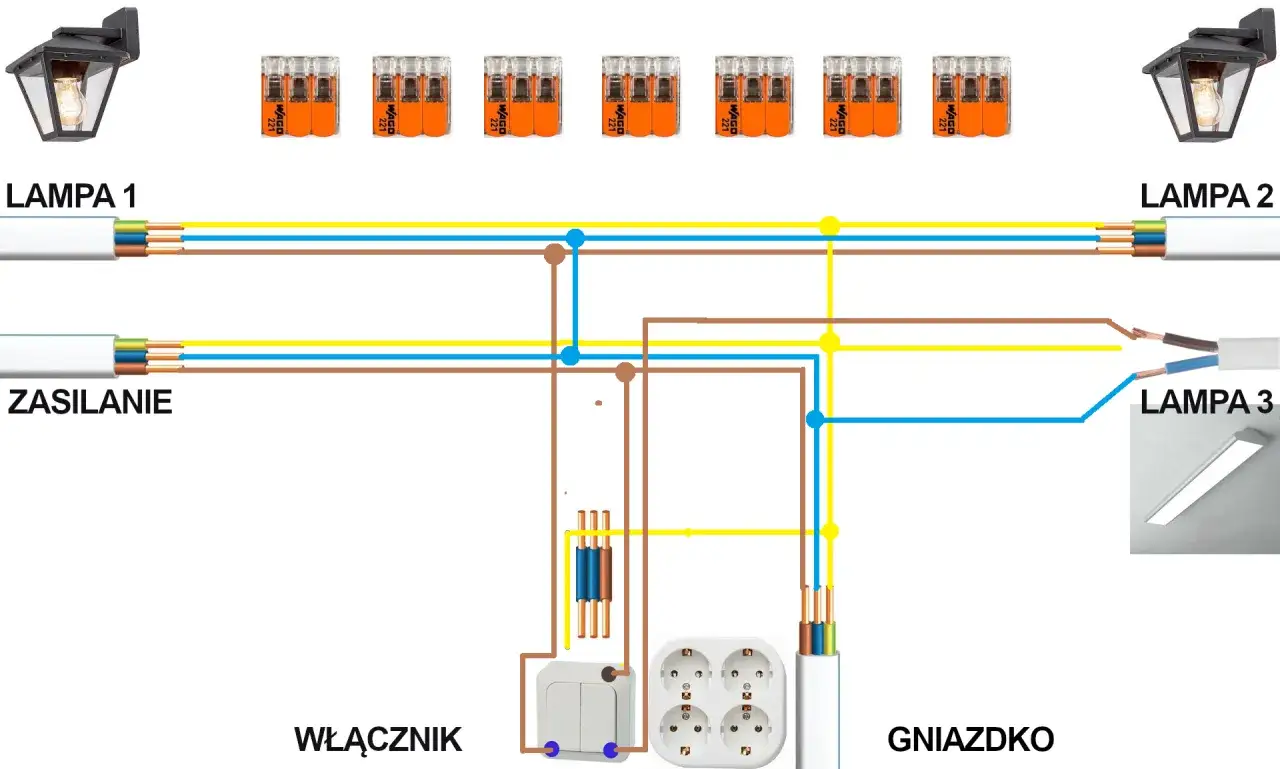

Schemat nr 1: Podłączenie lampy do wyłącznika pojedynczego (instalacja 3-przewodowa)

Ten scenariusz dotyczy najczęściej spotykanej sytuacji w nowszych instalacjach, gdzie mamy dostęp do trzech przewodów: fazowego (L), neutralnego (N) i ochronnego (PE). Wyłącznik pojedynczy pozwala na sterowanie całą lampą naraz.

1. Identyfikacja przewodów w suficie i w kostce lampy: Najpierw zlokalizuj przewody wychodzące z sufitu powinny być oznaczone kolorami zgodnie z normą (brązowy/czarny/szary dla L, niebieski dla N, żółto-zielony dla PE). Następnie otwórz kostkę przyłączeniową w lampie i zidentyfikuj jej wejścia, które zazwyczaj są oznaczone literami L, N, PE.
2. Jak połączyć przewody L, N i PE?: To prostsze, niż się wydaje. Przewód fazowy (L) wychodzący z sufitu podłączamy do jednego z zacisków wejściowych wyłącznika pojedynczego. Z drugiego zacisku wyłącznika wychodzi przewód, który następnie podłączamy do zacisku L w kostce lampy. Przewody neutralny (N) i ochronny (PE) z sufitu podłączamy bezpośrednio do odpowiednich zacisków N i PE w kostce lampy, bez pośrednictwa wyłącznika.
3. Wizualny schemat połączeń dla włącznika pojedynczego: Wyobraź sobie, że prąd z sieci (L) wpada do wyłącznika, który działa jak brama. Po przejściu przez tę bramę (po włączeniu wyłącznika), prąd płynie do lampy (L lampy). Przewody N i PE idą bezpośrednio do lampy, tworząc obwód i zapewniając bezpieczeństwo.

Pamiętaj o dokładnym dokręceniu wszystkich połączeń w kostkach i złączkach, aby zapewnić dobry kontakt i uniknąć iskrzenia.

Schemat nr 2: Jak podłączyć żyrandol na dwa klawisze? (wyłącznik podwójny/świecznikowy)

Jeśli Twoja lampa ma możliwość sterowania różnymi sekcjami oświetlenia niezależnie (np. zapalanie tylko części żarówek), będziesz potrzebować wyłącznika podwójnego, zwanego też świecznikowym. Pozwala on na niezależne włączanie i wyłączanie dwóch obwodów.

Kiedy można zastosować podwójny włącznik? Sprawdź, ile żył masz w suficie: Aby móc w pełni wykorzystać możliwości wyłącznika podwójnego, instalacja w Twoim suficie powinna być 4-przewodowa, co oznacza dostęp do przewodów L1, L2, N i PE. W niektórych przypadkach wystarczą trzy przewody dwa fazowe (L1, L2) i neutralny (N), jeśli instalacja nie posiada przewodu ochronnego PE, choć jest to mniej bezpieczne.

Schemat dla instalacji 4-przewodowej: W tym przypadku przewody fazowe L1 i L2 wychodzące z sufitu podłączamy do odpowiednich wejść w wyłączniku podwójnym. Z wyłącznika wychodzą dwa przewody, które następnie podłączamy do zacisków L1 i L2 w kostce lampy, sterując tym samym niezależnymi sekcjami. Przewody neutralny (N) i ochronny (PE) podłączamy bezpośrednio do odpowiednich zacisków w lampie.

Mostkowanie zasilania w puszce wyłącznika jak to zrobić poprawnie i bezpiecznie?: W przypadku wyłącznika podwójnego często konieczne jest zmostkowanie (połączenie) przewodu fazowego zasilającego (zwykle oznaczonego jako L) do obu wejść wyłącznika, aby oba klawisze mogły działać. Użyj do tego odpowiedniej złączki lub mostka. Upewnij się, że połączenie jest solidne.

Podłączanie lampy dwuobwodowej: Praktyczna instrukcja: W kostce lampy dwuobwodowej znajdziesz zazwyczaj zaciski oznaczone jako L1, L2, N i PE. Przewody wychodzące z wyłącznika podwójnego (po zmostkowaniu zasilania) podłączamy do L1 i L2 lampy. Przewody N i PE z instalacji podłączamy odpowiednio do zacisków N i PE w lampie. Dokładne sprawdzenie wszystkich połączeń jest kluczowe dla bezpieczeństwa.

Najczęstsze błędy przy montażu oświetlenia i jak ich unikać

Nawet przy najlepszych chęciach, podczas samodzielnego montażu oświetlenia można popełnić błędy, które nie tylko utrudnią pracę, ale przede wszystkim mogą być niebezpieczne. Oto kilka najczęściej spotykanych pułapek i wskazówki, jak ich unikać.

Pomyłka w kolorach: Dlaczego zamiana przewodu neutralnego z ochronnym jest groźna?: Przewód ochronny (PE) jest Twoją ostatnią linią obrony przed porażeniem. Jeśli przypadkowo podłączysz go tam, gdzie powinien być przewód neutralny (N), a przewód neutralny tam, gdzie powinien być PE, w przypadku awarii urządzenia (np. metalowej obudowy lampy) prąd może popłynąć przez obudowę, stwarzając śmiertelne zagrożenie dla osoby, która jej dotknie. Zawsze dokładnie weryfikuj kolory!

Niedokręcona kostka lub złączka: Ukryte zagrożenie pożarowe: Słaby kontakt elektryczny w połączeniach powoduje wzrost oporu, co prowadzi do przegrzewania się przewodów i złączek. Iskrzenie i wysoka temperatura mogą być przyczyną zapłonu izolacji lub materiałów znajdujących się w pobliżu, prowadząc do pożaru. Upewnij się, że wszystkie połączenia są solidnie dokręcone i stabilne.

Brak podłączenia uziemienia (PE) kiedy jest to absolutnie niedopuszczalne?: Przewód ochronny PE jest absolutnie kluczowy dla bezpieczeństwa, zwłaszcza w przypadku lamp z metalowymi elementami obudowy. Jeśli w wyniku awarii wewnętrznej w lampie pojawi się napięcie na metalowej części, przewód PE bezpiecznie odprowadzi je do ziemi, chroniąc użytkownika. Pominięcie tego przewodu, szczególnie w łazienkach czy kuchniach, jest poważnym zaniedbaniem i znacząco zwiększa ryzyko porażenia.

Praca skończona – co sprawdzić, zanim włączysz zasilanie?

Po zakończeniu podłączania lampy i upewnieniu się, że wszystkie przewody są poprawnie połączone, nie spiesz się z włączaniem zasilania. Ostatnie chwile przed uruchomieniem systemu to czas na dokładną kontrolę, która zapewni Ci bezpieczeństwo i pewność, że wszystko zostało wykonane prawidłowo.

• Finalna kontrola połączeń i montażu mechanicznego lampy: Przejrzyj wszystkie połączenia w kostkach i złączkach. Upewnij się, że żaden przewód nie jest obluzowany, a izolacja jest nienaruszona. Sprawdź również, czy sama lampa jest stabilnie i bezpiecznie zamontowana do sufitu, czy nie zwisa niepewnie.
• Test działania: Prawidłowa sekwencja włączania bezpiecznika i testowania światła: Kiedy masz pewność co do poprawności montażu, możesz przystąpić do włączania zasilania. Najpierw włącz główny bezpiecznik w skrzynce rozdzielczej, następnie bezpiecznik obwodu oświetleniowego. Dopiero po tych czynnościach możesz przetestować działanie lampy, używając wyłącznika.
• DIY czy fachowiec? Kiedy należy bezwzględnie wezwać elektryka z uprawnieniami?: Chociaż ten poradnik ma na celu pomoc w samodzielnym montażu, istnieją sytuacje, w których lepiej zaufać profesjonaliście. Jeśli instalacja jest bardzo stara i niejasna (np. brak standardowych kolorów przewodów, instalacja dwuprzewodowa), nie czujesz się pewnie lub napotkałeś problemy, które Cię przerosły, zawsze warto wezwać elektryka z uprawnieniami. Jak podkreśla Elmar, "podstawą bezpiecznego i prawidłowego podłączenia lampy sufitowej w Polsce jest znajomość aktualnych norm dotyczących kolorystyki przewodów elektrycznych", a w przypadku wątpliwości, konsultacja z ekspertem jest najlepszym rozwiązaniem. Pamiętaj, że bezpieczeństwo jest najważniejsze.
