Wybór odpowiedniego schematu podłączenia grzejników to decyzja, która ma fundamentalne znaczenie dla komfortu cieplnego w Twoim domu i efektywności całej instalacji grzewczej. Ten artykuł to kompleksowy przewodnik, który rozwieje wszelkie wątpliwości dotyczące typów podłączeń, ich zalet i wad, a także pomoże uniknąć kosztownych błędów montażowych, zapewniając optymalne działanie Twojego systemu ogrzewania.
Dlaczego prawidłowy schemat podłączenia grzejników to klucz do ciepłego domu?
Sposób, w jaki podłączymy grzejnik do instalacji centralnego ogrzewania, jest absolutnie kluczowy dla jego efektywności. To nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności całego systemu. Niezależnie od tego, czy planujesz nowy dom, czy remont starej instalacji, zrozumienie podstawowych zasad przepływu ciepła jest fundamentem, który pozwoli Ci cieszyć się komfortem cieplnym przez długie lata i uniknąć niepotrzebnych wydatków. Analiza intencji wyszukiwania dla frazy "schemat podłączenia grzejników" jasno pokazuje, że użytkownicy poszukują właśnie takich praktycznych i technicznych wskazówek.
Zrozumieć przepływ: rola rury zasilającej i powrotnej w Twojej instalacji
Podstawą działania każdej instalacji centralnego ogrzewania jest ciągły obieg wody. Kluczową rolę odgrywają tu dwie główne rury: zasilająca i powrotna. Rura zasilająca doprowadza gorącą wodę z kotła lub innego źródła ciepła do grzejnika. Następnie, po oddaniu części ciepła do pomieszczenia, schłodzona woda wraca do kotła rurą powrotną, aby ponownie zostać podgrzana. Ten nieustanny cykl zapewnia utrzymanie odpowiedniej temperatury w całym budynku. Prawidłowe podłączenie grzejnika gwarantuje, że ten obieg będzie przebiegał sprawnie, maksymalizując oddawanie ciepła.

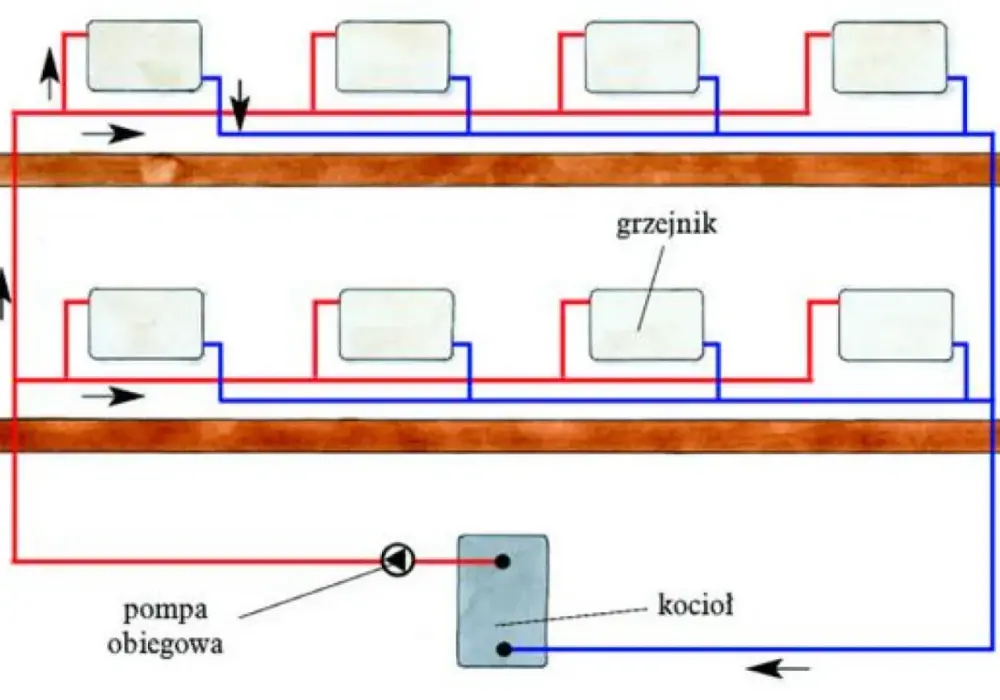

Szeregowo czy równolegle? Dlaczego jeden system dominuje w nowoczesnym budownictwie
W przeszłości często stosowano podłączenie szeregowe, gdzie woda przepływała kolejno przez wszystkie grzejniki w danym obwodzie. Niestety, takie rozwiązanie miało swoje wady ostatnie grzejniki w szeregu otrzymywały wodę o znacznie niższej temperaturze, co prowadziło do nierównomiernego ogrzewania. Dlatego w nowoczesnym budownictwie zdecydowanie dominuje układ dwururowy z równoległym podłączeniem grzejników. Oznacza to, że każdy grzejnik jest podłączony bezpośrednio do głównej rury zasilającej i powrotnej, dzięki czemu do każdego z nich dociera woda o tej samej, wysokiej temperaturze. To rozwiązanie zapewnia równomierne i efektywne ogrzewanie całego domu.
Skutki błędnego podłączenia: od zimnych pomieszczeń po wyższe rachunki
Nieprawidłowe podłączenie grzejników może prowadzić do szeregu problemów, które znacząco obniżą komfort cieplny w Twoim domu i wpłyną na Twoje rachunki. Najczęstsze konsekwencje to:
- Nierównomierne ogrzewanie pomieszczeń: Niektóre grzejniki mogą być gorące, podczas gdy inne pozostają zimne.
- Obniżona wydajność cieplna: Nawet jeśli grzejnik jest gorący, może nie oddawać tyle ciepła, ile powinien, co zmusza system do dłuższej pracy.
- Zwiększone koszty eksploatacji: Niewydajny system grzewczy zużywa więcej energii, co przekłada się na wyższe rachunki za ogrzewanie.
- Problemy z regulacją temperatury: Trudności w precyzyjnym ustawieniu pożądanej temperatury w poszczególnych pomieszczeniach.
Wszystkie te problemy mogą wynikać z prostych błędów montażowych, które łatwo można było uniknąć, stosując się do zaleceń i schematów.
Trzy główne schematy podłączenia grzejników – który wybrać dla siebie?
Wybór odpowiedniego schematu podłączenia grzejnika zależy od wielu czynników, takich jak rodzaj instalacji, typ grzejnika, a nawet estetyka. Na szczęście, rynek oferuje trzy podstawowe typy podłączeń, które można dopasować do większości potrzeb. W dalszej części artykułu przyjrzymy się bliżej każdemu z nich, aby pomóc Ci podjąć najlepszą decyzję dla Twojego domu.
Podłączenie dolne: estetyka i nowoczesność w nowym budownictwie
Podłączenie dolne to zdecydowanie najbardziej estetyczne rozwiązanie, które doskonale komponuje się z nowoczesnymi wnętrzami. Rury zasilające i powrotne są ukryte w podłodze lub prowadzone tuż nad nią, a przyłącza znajdują się na dole grzejnika. Jest to szczególnie popularne w nowym budownictwie, gdzie instalacje często planuje się od podstaw. W ramach podłączenia dolnego wyróżniamy:
- Podłączenie dolne lewe lub prawe: Klasyczne rozwiązanie, gdzie zawór i przyłącze znajdują się po jednej stronie grzejnika na dole.
- Podłączenie dolne środkowe (50 mm): Bardzo popularny wariant, gdzie przyłącza zasilania i powrotu znajdują się na środku dolnej części grzejnika, w standardowej odległości 50 mm od siebie. Ułatwia to montaż i zapewnia symetrię.
To rozwiązanie pozwala na niemal całkowite ukrycie elementów instalacji, co jest dużym plusem dla osób ceniących sobie minimalizm i porządek.
Podłączenie boczne: klasyczne rozwiązanie idealne przy modernizacji instalacji
Podłączenie boczne to tradycyjne i sprawdzone rozwiązanie, które często wybierane jest podczas modernizacji starszych instalacji grzewczych. Pozwala ono na uniknięcie kucia ścian, ponieważ rury doprowadzane są zazwyczaj od góry lub z boku. Kluczową zasadą przy tym typie podłączenia jest prawidłowe umiejscowienie rur. Rura zasilająca, doprowadzająca gorącą wodę, powinna być podłączona u góry grzejnika, podczas gdy rura powrotna, odprowadzająca schłodzoną wodę, powinna znaleźć się u dołu obie po tej samej stronie grzejnika. Odwrotne podłączenie, czyli zasilanie na dole, a powrót na górze, może znacząco obniżyć moc grzejnika, nawet o kilkadziesiąt procent.
Podłączenie krzyżowe (przeciwległe): sekret maksymalnej wydajności długich grzejników
Jeśli posiadasz grzejnik o dużej długości, na przykład powyżej 2 metrów, podłączenie krzyżowe jest często najlepszym wyborem, aby zapewnić jego pełną wydajność. W tym schemacie rura zasilająca jest podłączana u góry grzejnika po jednej stronie, a rura powrotna u dołu, ale po przeciwległej stronie. Taki układ wymusza przepływ wody przez całą długość grzejnika, gwarantując równomierne rozprowadzenie ciepła na całej jego powierzchni. Dzięki temu nawet najdłuższe grzejniki pracują efektywnie, a pomieszczenie jest ogrzewane w sposób jednolity.
Analiza schematów krok po kroku: jak czytać rysunki techniczne?
Zrozumienie schematów technicznych może wydawać się skomplikowane, ale w rzeczywistości, gdy poznamy podstawowe zasady, staje się to znacznie prostsze. Wizualizacja przepływu wody i połączeń jest kluczowa, aby uniknąć błędów montażowych. Przyjrzyjmy się, jak interpretować najważniejsze schematy podłączeń.

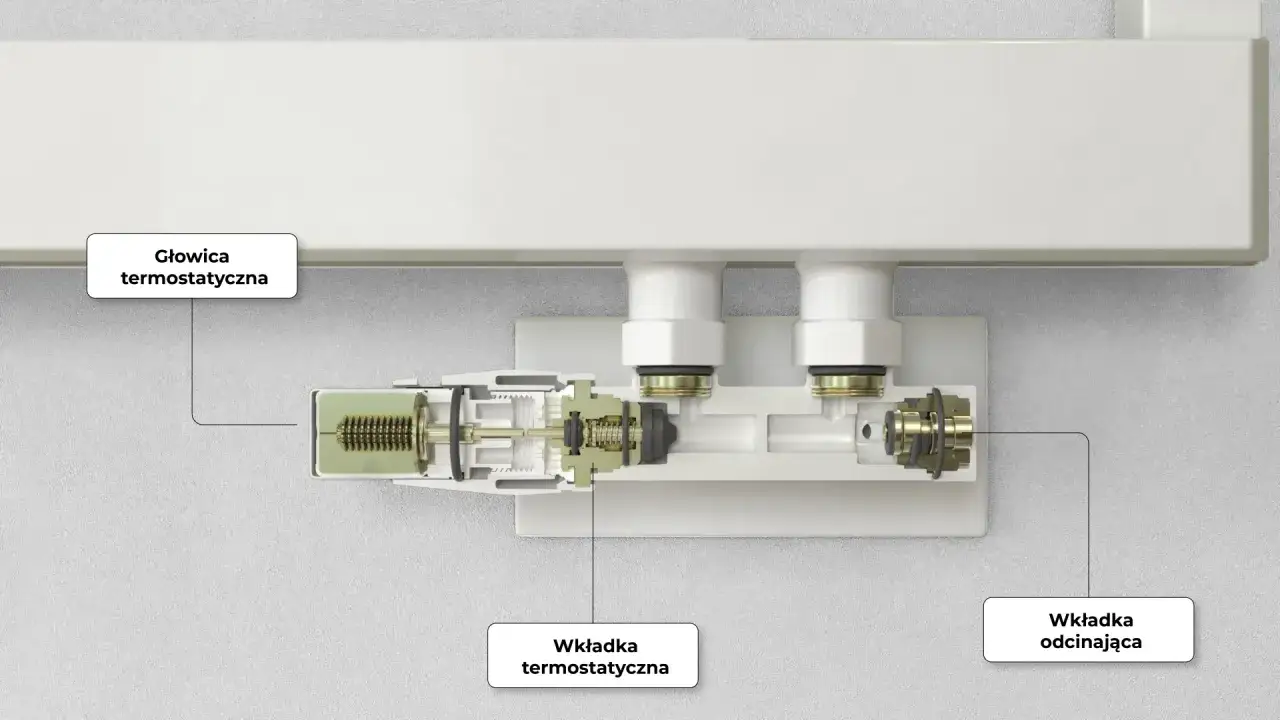

Podłączenie dolne środkowe (50 mm): standard, który ułatwia montaż
Podłączenie dolne środkowe z rozstawem 50 mm to obecnie jeden z najpopularniejszych standardów, szczególnie w przypadku grzejników płytowych i łazienkowych. Na schematach zazwyczaj przedstawiane jest ono jako dwa króćce umieszczone na środku dolnej części grzejnika, w odległości 50 mm od siebie. Jeden z nich oznaczony jest jako zasilanie (często symbolem strzałki wchodzącej), a drugi jako powrót (strzałka wychodząca). Ten standard znacznie ułatwia montaż, ponieważ eliminuje potrzebę precyzyjnego dopasowywania rozstawu rur do grzejnika, co jest częstym problemem przy podłączeniach bocznych w starszych instalacjach.

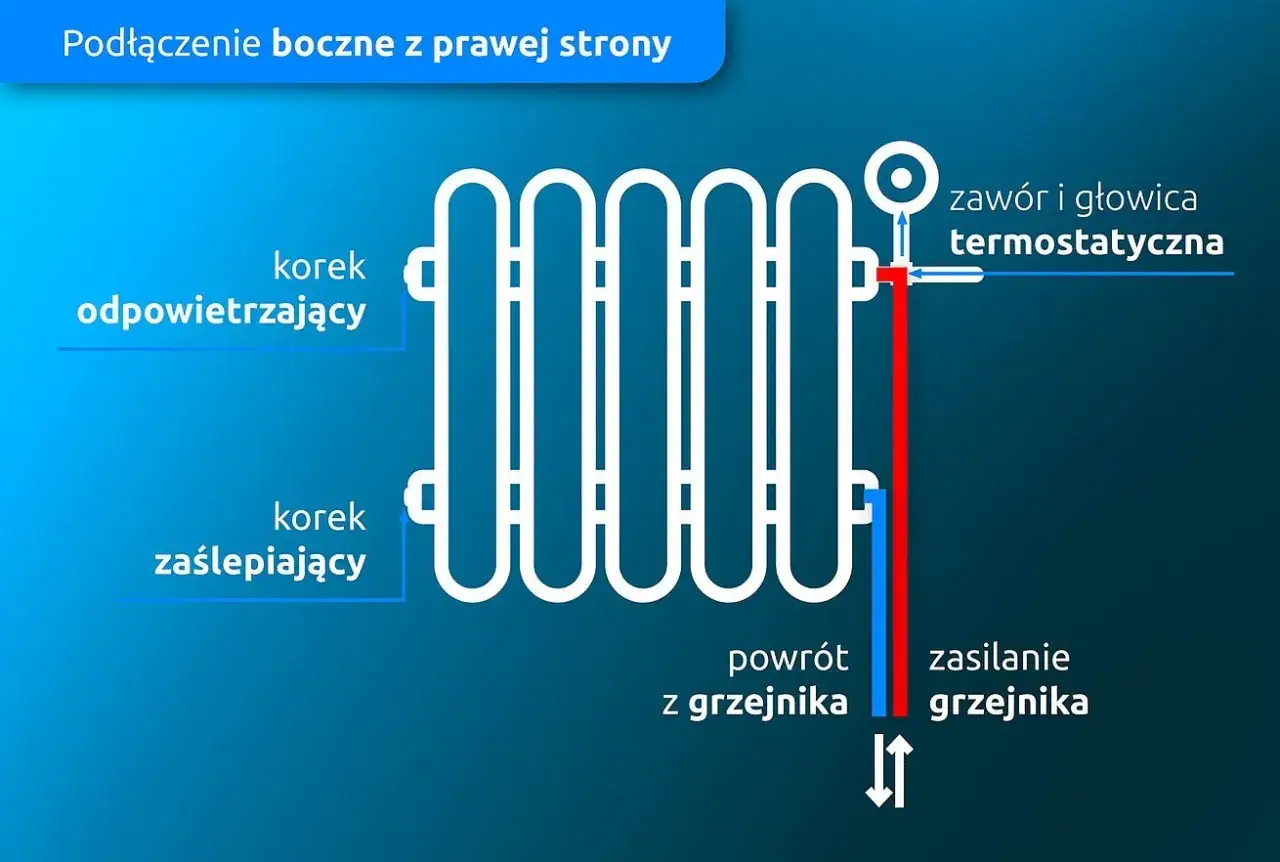

Schemat podłączenia bocznego: gdzie zasilanie, a gdzie powrót?
W schematach podłączenia bocznego kluczowe jest prawidłowe zidentyfikowanie strony zasilania i powrotu. Zazwyczaj rura zasilająca, doprowadzająca gorącą wodę, jest podłączana do górnego króćca grzejnika, a rura powrotna, odprowadzająca schłodzoną wodę, do dolnego króćca obie po tej samej stronie. Na rysunkach technicznych można to rozpoznać po oznaczeniach lub strzałkach wskazujących kierunek przepływu. Pamiętaj, że zamiana tych miejsc drastycznie obniża wydajność grzejnika. Informacje te są niezwykle ważne, zwłaszcza przy modernizacji instalacji, gdzie często trzeba dopasować nowe grzejniki do istniejącej już infrastruktury rurowej.
Wizualizacja podłączenia krzyżowego: jak zapewnić równomierny rozkład ciepła?
Podłączenie krzyżowe, idealne dla długich grzejników, na schematach jest zazwyczaj przedstawiane w sposób, który od razu sugeruje jego funkcję. Widzimy tu króciec zasilający umieszczony u góry po jednej stronie grzejnika, a króciec powrotny na dole, po stronie przeciwległej. Taka konfiguracja wizualnie pokazuje, jak woda musi przepłynąć przez całą długość grzejnika, aby dotrzeć do wyjścia powrotnego. Dzięki temu ciepło jest równomiernie dystrybuowane, a grzejnik pracuje z maksymalną efektywnością na całej swojej powierzchni. To rozwiązanie jest szczególnie polecane, gdy zależy nam na optymalnym wykorzystaniu mocy grzewczej długich modeli.
Niezbędne elementy każdego schematu: co oprócz grzejnika i rur?
Sam grzejnik i rury to oczywiście podstawa, ale aby instalacja działała sprawnie i można było nią efektywnie sterować, potrzebne są jeszcze inne, równie ważne elementy. Ich prawidłowy dobór i montaż to gwarancja komfortu i bezpieczeństwa.
Zawory termostatyczne i odcinające: jak przejąć kontrolę nad temperaturą?
Każdy nowoczesny grzejnik powinien być wyposażony w zawory, które pozwalają na precyzyjne sterowanie temperaturą i ułatwiają konserwację systemu. Podstawowe elementy to:
- Zawór termostatyczny: Zazwyczaj montowany na zasilaniu, pozwala na automatyczne regulowanie ilości przepływającej gorącej wody w zależności od temperatury w pomieszczeniu. Dzięki niemu można ustawić pożądaną temperaturę i utrzymać ją na stałym poziomie, co przekłada się na komfort i oszczędność energii.
- Zawór odcinający: Najczęściej montowany na powrocie, umożliwia całkowite odcięcie dopływu wody do grzejnika. Jest to niezwykle przydatne podczas prac konserwacyjnych, wymiany grzejnika czy odpowietrzania instalacji, bez konieczności opróżniania całego systemu.
Warto rozważyć również zawory z możliwością wstępnej regulacji, które pozwalają na zrównoważenie przepływu w całej instalacji.
Rola odpowietrznika: mały element, który zapobiega wielkim problemom
Powietrze w instalacji grzewczej to cichy wróg efektywności. Gromadzące się w grzejnikach powietrze tworzy tzw. "korki powietrzne", które uniemożliwiają prawidłowy przepływ gorącej wody. Skutkuje to zimnymi "plamami" na grzejniku, nieprzyjemnymi szumami i ogólnym spadkiem wydajności cieplnej. Odpowietrznik, zazwyczaj umieszczany w górnej części grzejnika, pozwala na łatwe i szybkie usunięcie nagromadzonego powietrza. Regularne odpowietrzanie grzejników jest prostą czynnością, która znacząco poprawia komfort cieplny i efektywność ogrzewania.
Zestawy maskujące i zawory dekoracyjne: kiedy estetyka idzie w parze z funkcją
Poza funkcjonalnością, coraz większą wagę przywiązujemy również do estetyki instalacji grzewczej. Szczególnie w przypadku podłączenia dolnego, gdzie przyłącza są widoczne, warto rozważyć zastosowanie zestawów maskujących. Są to elementy, które dyskretnie zakrywają rury i zawory, tworząc spójną i estetyczną całość z grzejnikiem. Dostępne są również dekoracyjne zawory termostatyczne i odcinające, które mogą stanowić ciekawy element wystroju wnętrza, łącząc praktyczność z nowoczesnym designem.
Najczęstsze błędy montażowe i jak ich unikać – praktyczna checklista
Nawet najlepszy schemat podłączenia grzejnika może okazać się nieskuteczny, jeśli podczas montażu popełnimy błędy. Poniżej przedstawiamy listę najczęstszych pomyłek, których warto unikać, aby zapewnić optymalną pracę instalacji.
Pomyłka zasilania z powrotem: dlaczego to krytyczny błąd i jak go rozpoznać?
Jest to jeden z najpoważniejszych błędów, jaki można popełnić podczas podłączania grzejnika. Zamiana rury zasilającej (gorąca woda) z powrotną (zimna woda) prowadzi do drastycznego spadku mocy grzewczej grzejnika, często nawet o 30-50%. Grzejnik może być ledwo ciepły, mimo że instalacja pracuje prawidłowo. Rozpoznanie tego błędu jest zazwyczaj proste wystarczy dotknąć grzejnika. Jeśli górna część jest wyraźnie cieplejsza niż dolna, a mimo to grzejnik nie osiąga oczekiwanej temperatury, prawdopodobnie doszło do zamiany przyłączy. Należy natychmiast skorygować podłączenie.
Niewłaściwe umiejscowienie grzejnika: czy 10 cm od podłogi naprawdę ma znaczenie?
Tak, odległość grzejnika od podłogi i parapetu ma znaczenie dla prawidłowej cyrkulacji powietrza. Zaleca się, aby grzejnik wisiał w odległości około 10-15 cm od podłogi i podobnej odległości od parapetu. Zbyt niskie umiejscowienie może utrudniać przepływ powietrza pod grzejnikiem, co ogranicza jego zdolność do ogrzewania pomieszczenia. Zbyt wysokie umiejscowienie może z kolei sprawić, że ciepło będzie gromadzić się pod sufitem. Prawidłowe zawieszenie grzejnika zapewnia optymalną konwekcję i efektywne rozprowadzanie ciepła.
Brak odpowietrzenia po montażu: przyczyna zimnych "plam" na grzejniku
Po zamontowaniu nowego grzejnika lub po pracach serwisowych w instalacji, kluczowe jest jego odpowietrzenie. Pozostawienie powietrza w grzejniku skutkuje pojawieniem się zimnych "plam", zazwyczaj w górnej części. Powietrze blokuje przepływ gorącej wody, przez co grzejnik nie pracuje z pełną mocą. Dlatego po podłączeniu grzejnika zawsze należy go odpowietrzyć, aż zacznie wypływać z niego woda, a nie powietrze. Jest to prosta czynność, która zapobiega wielu problemom z ogrzewaniem.
Przeczytaj również: Jak prawidłowo dobrać grunt pod tynk mozaikowy - praktyczne porady
Złe dobranie średnicy rur: jak wpływa to na całą instalację grzewczą?
Choć nie jest to bezpośrednio związane ze schematem podłączenia samego grzejnika, prawidłowy dobór średnicy rur w całej instalacji jest niezwykle ważny. Zbyt cienkie rury mogą powodować nadmierne opory przepływu, co prowadzi do niedogrzania grzejników, szczególnie tych oddalonych od kotła. Z kolei zbyt grube rury mogą być nieekonomiczne i trudniejsze w montażu. Dobór odpowiednich średnic powinien być oparty na obliczeniach hydraulicznych, uwzględniających moc cieplną potrzebną do ogrzania poszczególnych pomieszczeń i długość instalacji.
