Podłączenie gniazdka elektrycznego w starszym budownictwie, zwłaszcza w mieszkaniach z czasów PRL, często wiąże się z wyzwaniem braku przewodu ochronnego, czyli popularnego "bolca". W takich instalacjach, określanych jako dwużyłowe, stosowano niegdyś metodę zwaną "zerowaniem". Choć była to próba zapewnienia pewnego poziomu bezpieczeństwa, dzisiaj jest to rozwiązanie przestarzałe i obarczone znacznym ryzykiem. Ten artykuł przybliży Ci, na czym polega zerowanie, jakie niesie ze sobą zagrożenia i dlaczego jedynym słusznym kierunkiem jest modernizacja instalacji.
Jak bezpiecznie podłączyć gniazdko w starej instalacji bez bolca
- "Zerowanie" to metoda podłączania gniazdek w starych, dwużyłowych instalacjach, polegająca na mostkowaniu przewodu neutralnego (N) z bolcem ochronnym (PE).
- Jest to rozwiązanie niezgodne z obecnymi normami dla nowych i modernizowanych instalacji, tolerowane jedynie w istniejących, niezmienianych układach.
- Największe ryzyko to przerwanie ciągłości przewodu PEN, co może spowodować pojawienie się pełnego napięcia fazowego na obudowach urządzeń i śmiertelne porażenie.
- Instalacje z zerowaniem nie współpracują z wyłącznikami różnicowoprądowymi (RCD), kluczowymi dla nowoczesnej ochrony przeciwporażeniowej.
- Prawidłowe podłączenie wymaga najpierw podłączenia PEN do bolca, a dopiero potem mostka do styku N.
- Jedynym w pełni bezpiecznym i zalecanym rozwiązaniem jest modernizacja instalacji na trójżyłową, wykonana przez elektryka z uprawnieniami SEP.
Gniazdko bez bolca w starej instalacji – dlaczego to wciąż częsty problem w polskich domach

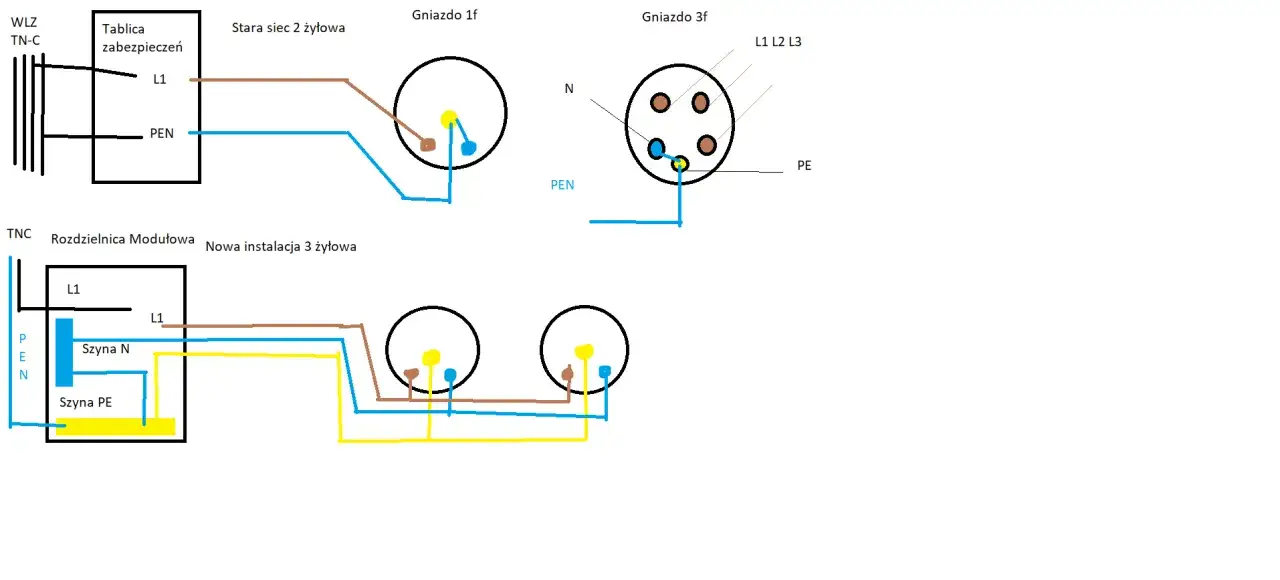

Wiele polskich domów, szczególnie tych wybudowanych kilkadziesiąt lat temu, wciąż boryka się z problemem dwużyłowych instalacji elektrycznych. System ten, znany jako TN-C, charakteryzuje się tym, że przewód neutralny (N) i ochronny (PE) są połączone w jeden wspólny przewód PEN. Brak oddzielnego, żółto-zielonego przewodu ochronnego to sygnał alarmowy, który powinien skłonić do refleksji nad bezpieczeństwem. W nowoczesnych instalacjach to właśnie bolec ochronny jest kluczowym elementem zapewniającym ochronę przed porażeniem prądem w przypadku awarii urządzenia. Jego brak oznacza, że w razie przebicia prądu na metalową obudowę, nie ma on gdzie bezpiecznie odpłynąć, co stwarza śmiertelne zagrożenie dla użytkownika.
Na czym polega "zerowanie"? Historyczna metoda na zapewnienie ochrony

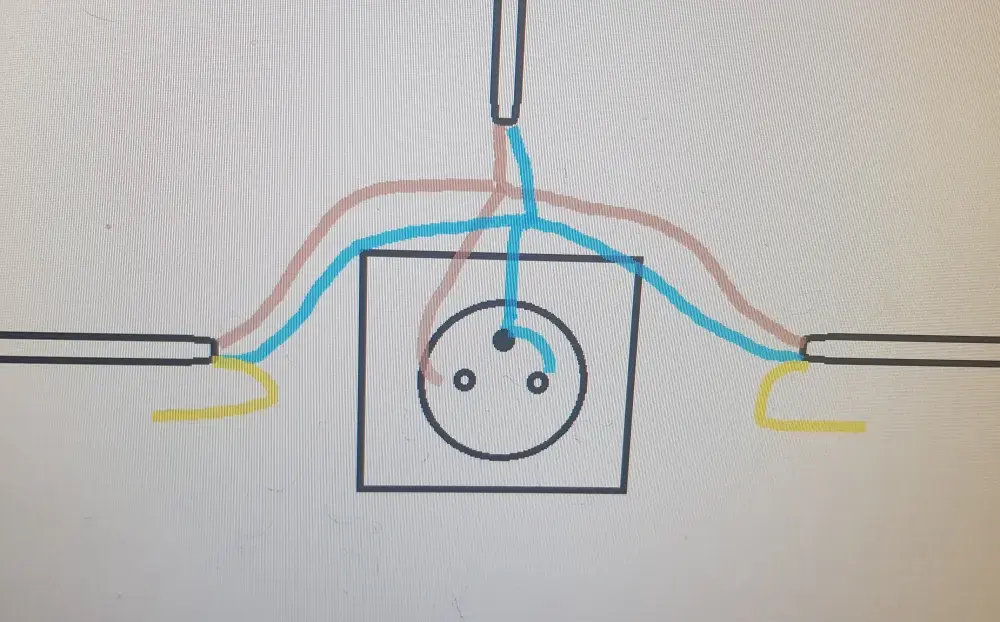

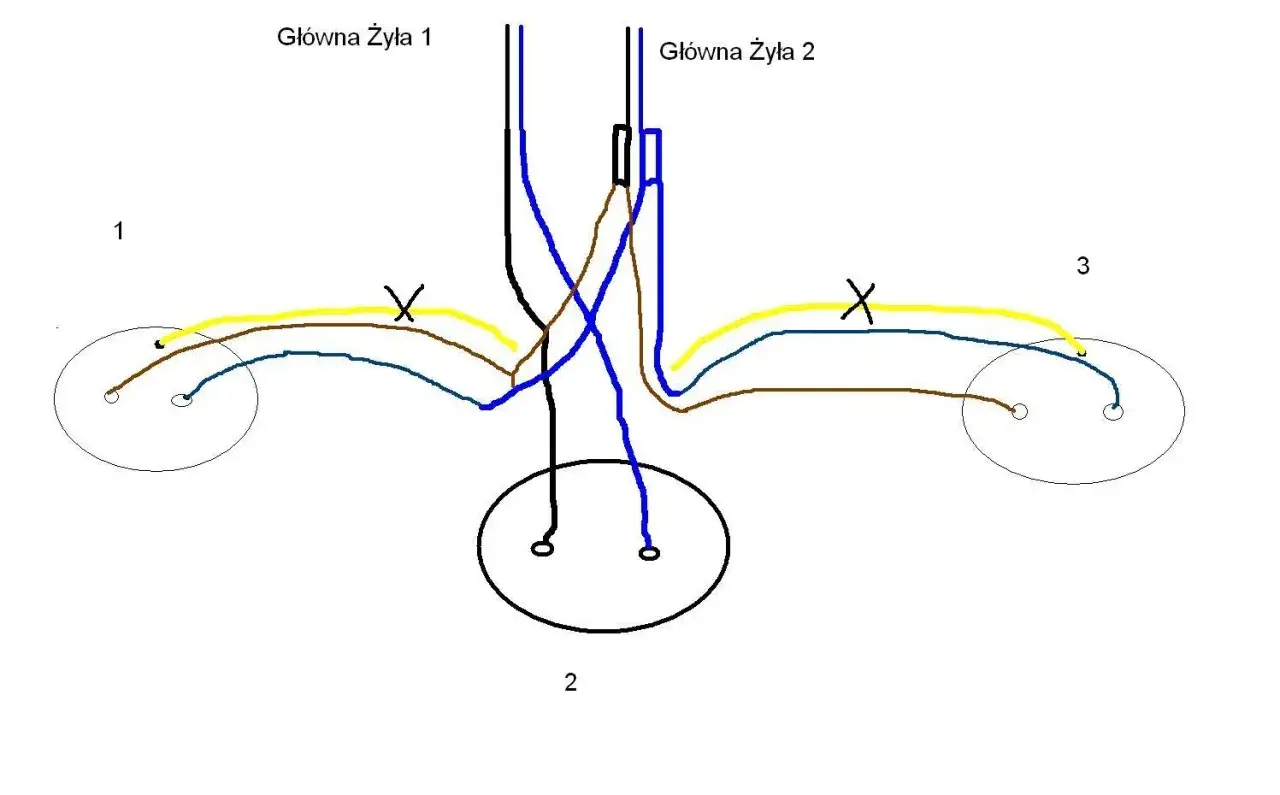

"Zerowanie" to technika, która w zamierzchłych czasach miała zapewnić pewien poziom ochrony w instalacjach pozbawionych przewodu ochronnego. Polega ona na wykonaniu mostka czyli krótkiego przewodu łączącego zacisk przewodu neutralnego (N) z bolcem ochronnym (PE) w gniazdku. Teoretycznie, w przypadku awarii urządzenia, gdy prąd przebije na obudowę, ten mostek ma umożliwić przepływ prądu zwarciowego do przewodu ochronno-neutralnego (PEN) i tym samym spowodować zadziałanie bezpiecznika. Aby wykonać to w sposób technicznie poprawny, choć nadal ryzykowny, należy pamiętać o kluczowej kolejności podłączeń. Przewód PEN doprowadzony ze ściany musi być podłączony najpierw do bolca ochronnego. Dopiero z tego bolca wykonujemy mostek łączący go ze stykiem roboczym neutralnym (N). Podłączenie w odwrotnej kolejności, czyli najpierw do styku N, a potem mostek do bolca, jest błędem, który może prowadzić do niebezpiecznych sytuacji.
UWAGA: Śmiertelne ryzyko! Dlaczego zerowanie to rozwiązanie ostateczne i wysoce niezalecane
Muszę to podkreślić z całą mocą: zerowanie to metoda obarczona śmiertelnym ryzykiem. Największe niebezpieczeństwo pojawia się w momencie, gdy ciągłość przewodu PEN zostanie przerwana w jakimkolwiek miejscu instalacji przed naszym gniazdkiem. Może się to zdarzyć w wyniku uszkodzenia, starości instalacji lub nieprawidłowych prac innych osób. W takim scenariuszu, na metalowych obudowach wszystkich urządzeń podłączonych do "wyzerowanych" gniazdek takich jak pralki, lodówki czy bojlery może pojawić się pełne napięcie fazowe 230V. Dotknięcie takiego urządzenia staje się wówczas równoznaczne z bezpośrednim kontaktem z prądem, co może skończyć się tragicznie. Co więcej, instalacje z zerowaniem nie współpracują z wyłącznikami różnicowoprądowymi (RCD), które są podstawowym elementem nowoczesnej ochrony przeciwporażeniowej. Próba zastosowania "różnicówki" w takim układzie zazwyczaj kończy się jej ciągłym, nieuzasadnionym zadziałaniem, co dodatkowo utrudnia prawidłowe działanie instalacji. Zerowanie daje jedynie iluzoryczne poczucie bezpieczeństwa, ponieważ jego skuteczność zależy od nienaruszonej ciągłości przewodu PEN a w starych instalacjach jest to często niemożliwe do zagwarantowania.
Zerowanie a przepisy w 2026 roku: Co na to prawo i normy budowlane
Obecnie zerowanie jest rozwiązaniem, które nie jest zgodne z obowiązującymi normami dla nowych instalacji elektrycznych ani dla tych poddawanych modernizacji. Toleruje się je jedynie w istniejących, starych układach, pod warunkiem, że nie są one w żaden sposób modyfikowane. Nowe standardy budowlane i przepisy od lat wymagają stosowania instalacji trójżyłowych, czyli układu TN-S, który posiada osobny przewód ochronny (PE). Nawet jeśli mówimy o perspektywie roku 2026, to obecne przepisy już dawno temu wyznaczyły kierunek rozwoju w stronę bezpieczniejszych rozwiązań. Wszelkie prace modernizacyjne muszą być przeprowadzane zgodnie z najnowszymi normami, które jednoznacznie wykluczają stosowanie zerowania.
Masz w domu starą instalację? Oto co musisz zrobić, zamiast ryzykować
Jak rozpoznać, że Twoja instalacja elektryczna woła o pomstę do nieba? Zwróć uwagę na sygnały ostrzegawcze: często wybijające bezpieczniki, iskrzące gniazdka, przegrzewające się przewody, a także co oczywiste brak bolców w gniazdkach. Jeśli zauważasz którykolwiek z tych objawów, jedynym w pełni bezpiecznym i zalecanym rozwiązaniem jest kompleksowa modernizacja instalacji. Należy wymienić ją na trójżyłową, z osobnym przewodem ochronnym PE w kolorze żółto-zielonym. To jedyny skuteczny sposób, aby zapewnić bezpieczeństwo sobie i swojej rodzinie. Warto też wspomnieć o urządzeniach klasy II ochronności. Są to sprzęty, których obudowa wykonana jest z materiału izolacyjnego lub posiadają podwójną izolację, co oznacza, że nie wymagają one podłączenia do przewodu ochronnego. Ich stosowanie w gniazdkach bez bolca jest warunkowo dopuszczalne, ale pamiętajmy, że nie rozwiązuje to problemu bezpieczeństwa całej instalacji.
Nie jesteś elektrykiem? Dlaczego wezwanie fachowca z uprawnieniami SEP to najlepsza i najtańsza opcja
Kalkulacja jest prosta: koszt potencjalnego błędu ryzyko utraty życia, zniszczenia drogiego sprzętu, a nawet wywołania pożaru jest nieporównywalnie wyższy niż koszt zatrudnienia wykwalifikowanego elektryka. Rachunek zawsze przemawia za profesjonalnym podejściem. Jak rozpoznać takiego fachowca? Kluczowe są uprawnienia SEP (Stowarzyszenia Elektryków Polskich), potwierdzające kwalifikacje do pracy przy instalacjach elektrycznych. Dobrze jest również zwrócić uwagę na doświadczenie elektryka i możliwość sprawdzenia jego referencji. Tylko specjalista z odpowiednimi uprawnieniami może bezpiecznie i zgodnie z obowiązującymi przepisami przeprowadzić modernizację Twojej instalacji elektrycznej, zapewniając Ci spokój i bezpieczeństwo na lata.
