Podłączenie włącznika światła to jedna z tych prac, które wielu z nas chciałoby wykonać samodzielnie, by poczuć satysfakcję z majsterkowania i zaoszczędzić na wizycie fachowca. Zanim jednak sięgniemy po narzędzia, musimy pamiętać o jednym elektryczność nie wybacza błędów. Ten praktyczny przewodnik pokaże Ci, jak krok po kroku, ale przede wszystkim bezpiecznie, wymienić lub podłączyć włącznik światła. Według danych instalacjebudowlane.pl, prawidłowe wykonanie tej czynności to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa domowników.
Bezpieczne podłączanie włącznika światła krok po kroku
- Zawsze wyłącz zasilanie i sprawdź brak napięcia próbnikiem przed rozpoczęciem pracy.
- Poznaj kolory przewodów: fazowy (L), neutralny (N) i ochronny (PE) zgodnie z normą PN-HD 308 S2: 2007.
- Włącznik pojedynczy przerywa obwód fazowy, podwójny steruje dwoma niezależnymi obwodami.
- Włączniki schodowe i krzyżowe umożliwiają sterowanie oświetleniem z wielu miejsc.
- Niezbędne narzędzia to m.in. śrubokrty, próbnik napięcia i szczypce do izolacji.
Zanim zaczniesz – absolutne podstawy bezpieczeństwa i przygotowanie
Praca z prądem elektrycznym to poważna sprawa. Nawet pozornie prosta czynność, jak wymiana włącznika światła, może skończyć się tragicznie, jeśli nie podejdziemy do niej z należytym szacunkiem i ostrożnością. Bezpieczeństwo jest absolutnym priorytetem, dlatego zanim wykonasz jakikolwiek ruch, upewnij się, że rozumiesz i stosujesz się do poniższych zasad.
Krok #1: Całkowite odcięcie zasilania – jak zrobić to poprawnie i nie ryzykować?
Pierwszym i absolutnie kluczowym krokiem jest odcięcie zasilania dla obwodu, nad którym będziesz pracować. Znajdź swoją skrzynkę z bezpiecznikami zazwyczaj jest to miejsce, gdzie wszystkie przewody elektryczne w domu się schodzą i są rozdzielane. Zlokalizuj odpowiedni wyłącznik nadprądowy lub bezpiecznik odpowiadający za oświetlenie w pomieszczeniu, w którym będziesz pracować. Przesuń dźwignię wyłącznika do pozycji "wyłączony" lub wykręć bezpiecznik. Pamiętaj, że w niektórych instalacjach wyłączniki różnicowoprądowe (również te chroniące obwody oświetleniowe) mogą odcinać zasilanie dla wielu obwodów jednocześnie. Jeśli nie masz pewności, który bezpiecznik odpowiada za dane pomieszczenie, najlepiej wyłącz główny wyłącznik całego mieszkania lub domu. To gwarancja, że żadne przewody nie będą pod napięciem.
Sprawdź dwa razy, działaj raz – dlaczego próbnik napięcia to Twój najważniejszy sprzymierzeniec?
Wyłączenie bezpiecznika to jedno, ale pewność to drugie. Nigdy nie zakładaj, że po wyłączeniu zasilania w przewodach na pewno nie ma napięcia. Zawsze, ale to zawsze, użyj próbnika napięcia. To niewielkie, ale niezwykle ważne narzędzie, które pozwoli Ci sprawdzić, czy w przewodach faktycznie nie ma prądu. Jak go używać? Dotknij końcówką próbnika każdego z przewodów, które widzisz w puszce instalacyjnej. Jeśli próbnik nie zaświeci się i nie wyda żadnego dźwięku (w zależności od modelu), możesz być pewien, że obwód jest bezpieczny do pracy. Jeśli jednak próbnik zareaguje, oznacza to, że zasilanie nie zostało prawidłowo odcięte i musisz wrócić do skrzynki z bezpiecznikami. To podwójne sprawdzenie jest absolutnie kluczowe dla Twojego bezpieczeństwa.
Jakie narzędzia będą Ci niezbędne? Kompletna lista dla początkującego majsterkowicza
Aby sprawnie i bezpiecznie podłączyć włącznik światła, potrzebujesz kilku podstawowych narzędzi. Oto lista, która pozwoli Ci przygotować się do pracy:
- Śrubokręty (płaski i krzyżakowy): Niezbędne do odkręcania i przykręcania zacisków włącznika oraz do demontażu i montażu ramki.
- Próbnik napięcia: Jak już wspomniano, Twój najlepszy przyjaciel przy pracy z elektrycznością. Służy do sprawdzania obecności napięcia w przewodach.
- Szczypce do ściągania izolacji (ściągacz izolacji): Pozwalają na precyzyjne usunięcie fragmentu izolacji z końca przewodu, odsłaniając żyłę do podłączenia.
- Szczypce uniwersalne: Mogą przydać się do przytrzymania przewodów lub drobnych prac instalacyjnych.
- Szybkozłączki (opcjonalnie, np. typu WAGO): Ułatwiają łączenie przewodów, zwłaszcza gdy w puszce jest ciasno lub gdy potrzebujesz połączyć kilka przewodów ze sobą.
Alfabet elektryka, czyli co oznaczają kolory kabli w Twojej ścianie?

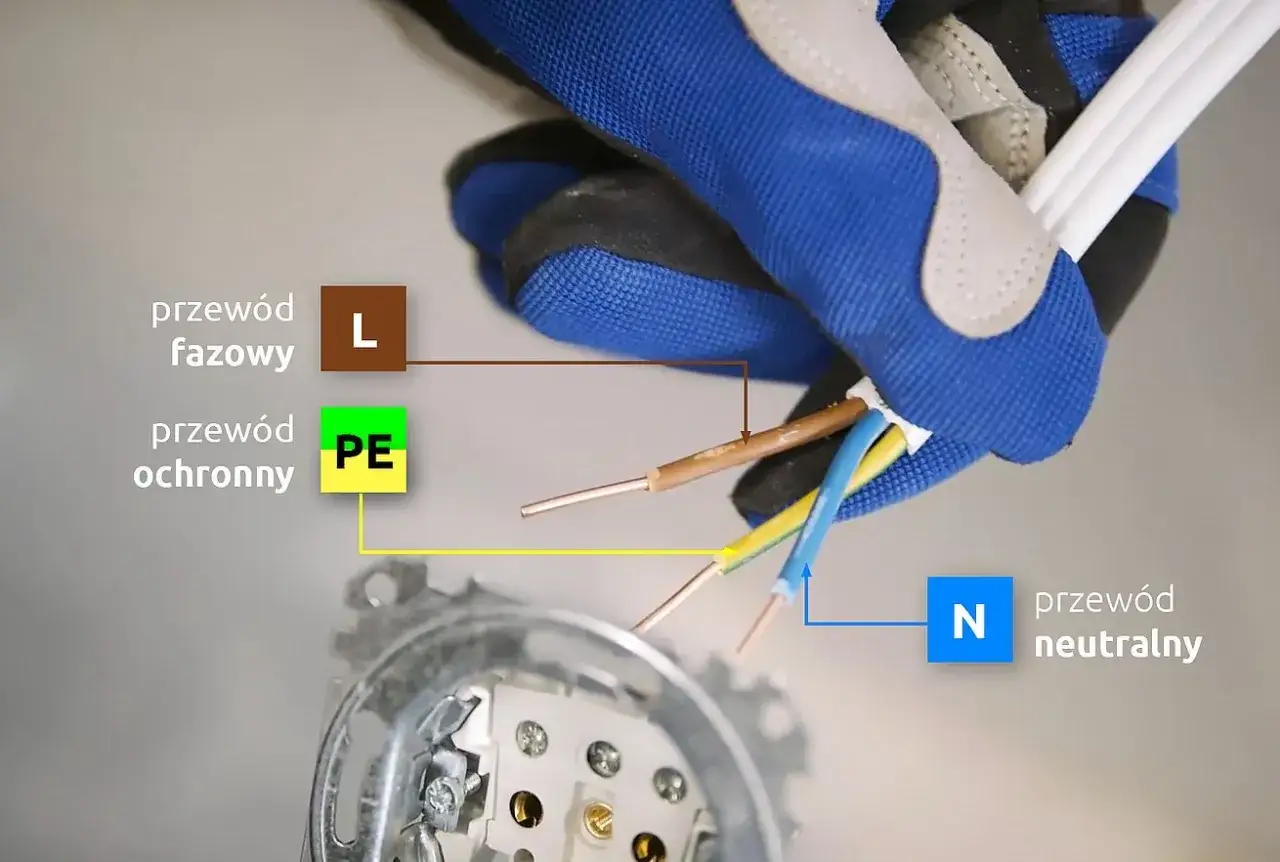

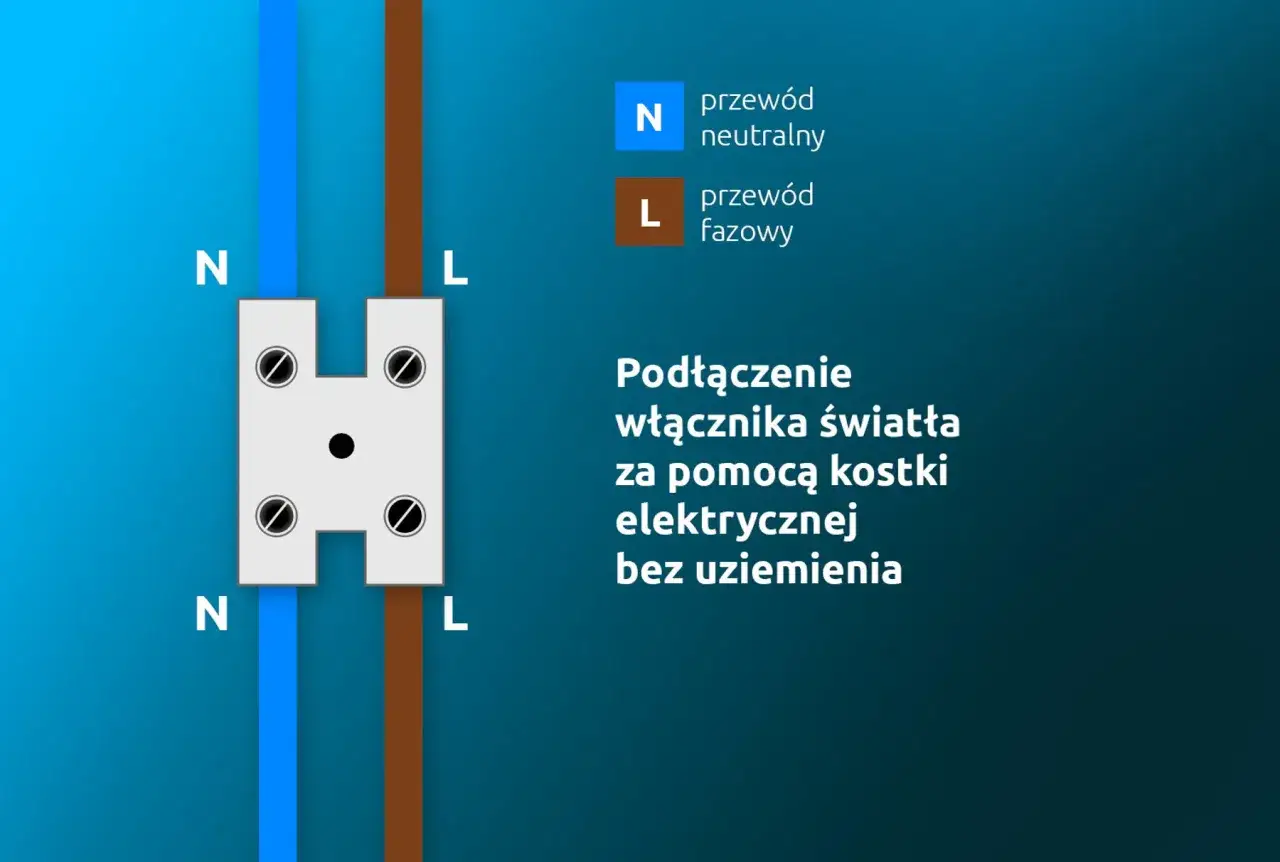

Zrozumienie systemu kodowania kolorami przewodów jest fundamentalne dla każdego, kto zabiera się za prace elektryczne. W Polsce, zgodnie z normą PN-HD 308 S2: 2007, kolory te mają jasno określone znaczenie, które ułatwia identyfikację poszczególnych żył i zapobiega błędnym podłączeniom. Ignorowanie tych zasad to prosta droga do problemów.
Przewód fazowy (L – brązowy/czarny/szary): To tutaj "płynie prąd"
Przewód fazowy, oznaczany literą "L", jest tym, który niesie ze sobą napięcie z sieci energetycznej. W instalacjach domowych najczęściej spotkasz go w kolorze brązowym, ale może być również czarny lub szary. To właśnie ten przewód jest przerywany przez włącznik światła. Kiedy włącznik jest w pozycji "włączony", przewód fazowy jest połączony, a prąd płynie do lampy. Kiedy włącznik jest "wyłączony", przepływ prądu jest przerwany.
Przewód neutralny (N – niebieski): Kluczowy dla działania, ale omijający włącznik
Przewód neutralny, oznaczany literą "N", jest koloru niebieskiego. Jest on niezbędny do zamknięcia obwodu elektrycznego i umożliwia przepływ prądu. W standardowej instalacji oświetleniowej przewód neutralny nie jest podłączany do włącznika światła. Zamiast tego, jest on łączony bezpośrednio z lampą, zazwyczaj w puszce instalacyjnej lub w samej oprawie oświetleniowej. Włącznik światła działa na zasadzie przerywania obwodu fazowego, a nie neutralnego.
Przewód ochronny (PE – żółto-zielony): Twoje zabezpieczenie, którego nie można ignorować
Przewód ochronny, oznaczany jako "PE", ma charakterystyczny żółto-zielony kolor. Jego główną i niezmienną funkcją jest ochrona przeciwporażeniowa. W przypadku awarii urządzenia elektrycznego, przewód PE odprowadza niebezpieczne napięcie do ziemi, chroniąc użytkownika przed porażeniem. Podobnie jak przewód neutralny, przewód ochronny nie jest podłączany do standardowego włącznika światła. Powinien być on poprowadzony bezpośrednio do metalowych elementów urządzenia, które wymaga ochrony, w tym do opraw oświetleniowych, jeśli są one wyposażone w odpowiedni zacisk ochronny. Nigdy nie wolno go ignorować, modyfikować ani używać do innych celów.
Podłączamy włącznik pojedynczy – instrukcja krok po kroku dla najczęstszego przypadku
Włącznik pojedynczy to najbardziej podstawowy typ włącznika, spotykany w większości pomieszczeń. Jego zadaniem jest proste włączanie i wyłączanie jednego obwodu oświetleniowego. Oto, jak krok po kroku go podłączyć, pamiętając o wszystkich zasadach bezpieczeństwa.
Schemat to podstawa: Jak zrozumieć logikę połączenia L → Włącznik → Lampa?
Podstawowa zasada działania włącznika pojedynczego jest prosta: przerywa on obwód przewodu fazowego. Oznacza to, że przewód fazowy zasilający (L) doprowadzony do puszki instalacyjnej jest podłączany do jednego zacisku włącznika, a z drugiego zacisku wychodzi przewód fazowy, który następnie jest podłączany do lampy. Kiedy włącznik jest w pozycji "włączony", oba zaciski są połączone wewnętrznie, tworząc ciągłość obwodu i umożliwiając przepływ prądu. W pozycji "wyłączony" obwód jest przerwany.
Identyfikacja przewodów w puszce: który kabel jest który?
Po upewnieniu się, że zasilanie jest wyłączone i potwierdzeniu braku napięcia próbnikiem, możesz otworzyć puszkę instalacyjną. Zazwyczaj znajdziesz tam kilka przewodów. Musisz zidentyfikować: przewód fazowy zasilający (L), który doprowadza prąd do włącznika, oraz przewód fazowy idący do lampy. Przewód neutralny (N) i ochronny (PE) będą również obecne, ale nie podłączysz ich do włącznika. Jeśli przewody są w standardowych kolorach, łatwo będzie je rozpoznać. Jeśli jednak kolory są nietypowe lub nie masz pewności, użyj próbnika napięcia (po krótkim włączeniu zasilania, jeśli jest to konieczne i bezpieczne) do zlokalizowania przewodu fazowego zasilającego.
Prawidłowe podłączenie kabli do zacisków włącznika – gdzie wpiąć fazę zasilającą, a gdzie fazę do lampy?
Włącznik pojedynczy posiada zazwyczaj dwa zaciski. Nie ma znaczenia, do którego zacisku podłączysz przewód fazowy zasilający, a do którego przewód fazowy idący do lampy. Ważne jest, aby oba te przewody zostały solidnie przykręcone do zacisków. Upewnij się, że żyła przewodu jest w całości umieszczona w zacisku i śruba jest dokręcona mocno, ale bez przesady, aby nie uszkodzić przewodu. Luźne połączenie to jedna z najczęstszych przyczyn problemów z działaniem włącznika i potencjalne zagrożenie pożarowe.
Stabilny montaż w puszce i ostateczny test – czy wszystko działa jak należy?
Po podłączeniu przewodów do zacisków włącznika, delikatnie umieść go w puszce instalacyjnej. Upewnij się, że przewody nie są przyciśnięte ani zgniecione. Zamontuj ramkę i klawisz włącznika. Teraz nadszedł czas na test. Bezpiecznie włącz zasilanie w skrzynce z bezpiecznikami. Naciśnij klawisz włącznika. Jeśli wszystko zostało podłączone prawidłowo, światło powinno się zapalić. Wyłącznik powinien również działać poprawnie. Jeśli światło nie zapala się lub występują inne problemy, natychmiast wyłącz zasilanie i sprawdź wszystkie połączenia.
A co, jeśli włącznik jest podwójny? Przewodnik po podłączeniu włącznika świecznikowego
Włącznik podwójny, zwany również świecznikowym, pozwala na niezależne sterowanie dwoma obwodami oświetleniowymi z jednego miejsca. Jest to idealne rozwiązanie dla żyrandoli z kilkoma sekcjami światła lub do sterowania dwoma różnymi lampami z jednego punktu. Jego podłączenie jest nieco bardziej złożone niż włącznika pojedynczego, ale nadal jest w zasięgu domowego majsterkowicza.
Różnice w schemacie: jeden dopływ zasilania, dwa oddzielne wyjścia na światło
Kluczowa różnica polega na tym, że włącznik podwójny posiada jeden wspólny zacisk wejściowy dla przewodu fazowego zasilającego, ale dwa oddzielne zaciski wyjściowe. Każdy z tych zacisków wyjściowych jest połączony z jednym z dwóch niezależnych obwodów, które sterują poszczególnymi lampami lub sekcjami lampy. Włącznik wewnętrznie rozdziela doprowadzony prąd fazowy na dwa niezależne ścieżki.
Jak poprawnie rozprowadzić przewody, aby sterować dwiema lampami lub sekcjami żyrandola?
Najpierw podłącz przewód fazowy zasilający (L) do wspólnego zacisku wejściowego włącznika podwójnego. Następnie zidentyfikuj dwa przewody fazowe idące do poszczególnych lamp lub sekcji oświetlenia. Każdy z tych przewodów podłącz do jednego z dwóch pozostałych zacisków wyjściowych włącznika. Ponownie, nie ma znaczenia, który przewód podłączysz do którego zacisku wyjściowego, o ile oba zostaną solidnie zamocowane. Pamiętaj, że przewody neutralne i ochronne nadal nie są podłączane do samego włącznika.
Zacisk "L" lub "P" – jak zidentyfikować wejście i wyjścia w podwójnym włączniku?
Producenci zazwyczaj oznaczają zaciski na włącznikach, aby ułatwić ich prawidłowe podłączenie. Wspólny zacisk wejściowy dla przewodu fazowego zasilającego jest często oznaczony literą "L" (faza) lub "P" (wejście). Pozostałe dwa zaciski, służące do podłączenia przewodów do lamp, mogą nie mieć specyficznych oznaczeń poza numeracją lub po prostu być dwoma identycznymi zaciskami. Zawsze warto sprawdzić oznaczenia na obudowie włącznika lub w jego instrukcji, jeśli jest dostępna.
Wyższy poziom wtajemniczenia: Kiedy stosuje się włącznik schodowy i krzyżowy?
Oprócz standardowych włączników pojedynczych i podwójnych, istnieją również bardziej zaawansowane rozwiązania, które pozwalają na sterowanie oświetleniem w bardziej skomplikowany sposób. Włączniki schodowe i krzyżowe są kluczowe w instalacjach, gdzie chcemy mieć kontrolę nad światłem z kilku miejsc.
Włącznik schodowy – jak działa i jak wygląda jego schemat podłączenia?
Włącznik schodowy, znany również jako włącznik jednobiegunowy przełączny, umożliwia sterowanie jednym punktem świetlnym z dwóch różnych lokalizacji. Najczęściej spotykamy go przy wejściach na schody jeden włącznik na dole, drugi na górze. Włącznik schodowy posiada zazwyczaj trzy zaciski: jeden wspólny (do którego podłącza się przewód fazowy zasilający lub przewód idący do lampy) oraz dwa zaciski "korespondencyjne" (do których podłącza się przewody łączące oba włączniki schodowe). Schemat podłączenia jest bardziej złożony, ponieważ wymaga połączenia dwóch takich włączników za pomocą dwóch przewodów.
Jeden korytarz, trzy włączniki? Rola włącznika krzyżowego w rozbudowanej instalacji
Jeśli potrzebujesz sterować oświetleniem z trzech lub więcej miejsc (np. w długim korytarzu lub na klatce schodowej z kilkoma wejściami), potrzebujesz włącznika krzyżowego. Włącznik krzyżowy umieszcza się pomiędzy dwoma włącznikami schodowymi. Posiada on cztery zaciski i działa jak "krzyżak", zamieniając miejscami połączenia przewodów korespondencyjnych między włącznikami schodowymi. Dzięki temu każda kombinacja stanów włączników schodowych powoduje zmianę stanu oświetlenia. Podłączenie takiej instalacji wymaga dokładnego zrozumienia schematu i precyzyjnego połączenia wszystkich przewodów.
Najczęstsze błędy i problemy – jak ich unikać i co robić, gdy coś pójdzie nie tak?
Nawet przy zachowaniu najwyższej ostrożności, podczas prac elektrycznych mogą pojawić się problemy. Zrozumienie najczęstszych błędów i sposobów ich rozwiązywania pozwoli Ci uniknąć frustracji i potencjalnych zagrożeń.
Włącznik nie działa po montażu – gdzie najczęściej szukać przyczyny?
- Luźne połączenie: Najczęstsza przyczyna. Upewnij się, że wszystkie przewody są solidnie przykręcone do zacisków włącznika.
- Błędne podłączenie: Sprawdź, czy przewód fazowy zasilający i przewód fazowy do lampy są podłączone do odpowiednich zacisków włącznika.
- Uszkodzony włącznik: Czasami nowy włącznik może być wadliwy fabrycznie.
- Problem z lampą: Upewnij się, że sama lampa jest sprawna i poprawnie podłączona.
- Brak zasilania: Sprawdź, czy bezpiecznik lub wyłącznik nadprądowy w skrzynce jest włączony.
Dlaczego "wybija korki"? Najczęstsze powody zwarcia i jak się przed nimi ustrzec
Sytuacja, w której "wybija korki" (czyli zadziała zabezpieczenie nadprądowe lub różnicowoprądowe), jest sygnałem, że w obwodzie doszło do zwarcia lub przeciążenia. Najczęstszą przyczyną zwarcia podczas podłączania włącznika jest przypadkowe dotknięcie przewodu fazowego do przewodu neutralnego lub ochronnego. Może się to zdarzyć, gdy izolacja jest uszkodzona lub gdy przewody nie są odpowiednio zabezpieczone. Aby tego uniknąć, zawsze pracuj przy całkowicie odłączonym zasilaniu i upewnij się, że odsłonięte żyły przewodów nie dotykają się nawzajem ani metalowych elementów instalacji.
Brak odpowiednich przewodów w puszce – co to oznacza i co można zrobić?
Współczesne instalacje, zwłaszcza te planowane pod inteligentne systemy, często wymagają obecności przewodu neutralnego (N) w puszce włącznika. Jeśli w Twojej puszce brakuje przewodu neutralnego, a chcesz zainstalować np. inteligentny włącznik, samodzielne rozwiązanie problemu może być niemożliwe lub bardzo trudne. W takiej sytuacji konieczna może być interwencja wykwalifikowanego elektryka, który oceni możliwość i bezpieczeństwo doprowadzenia dodatkowego przewodu.
Przeczytaj również: Gąbkowanie tynku: Kiedy zacząć? Unikaj błędów i poznaj sekretny termin
Kiedy powiedzieć "stop" i wezwać profesjonalnego elektryka? Granice samodzielnej pracy
Chociaż ten poradnik ma na celu ułatwienie samodzielnego podłączania włączników, istnieją sytuacje, w których lepiej zaufać profesjonaliście. Jeśli nie masz pewności co do swoich umiejętności, nie rozumiesz schematu, widzisz uszkodzone przewody, podejrzewasz problemy z instalacją elektryczną w całym domu, lub gdy praca wymaga ingerencji w instalację (np. doprowadzenie nowego przewodu), zawsze wezwij wykwalifikowanego elektryka. Bezpieczeństwo Twoje i Twojej rodziny jest najważniejsze, a błędy w elektryce mogą mieć bardzo poważne konsekwencje.
