Zerowanie gniazdka bez uziemienia: Jak zrobić to bezpiecznie?

Podłączanie gniazdka w starszej instalacji elektrycznej, która nie posiada przewodu uziemiającego, to temat budzący wiele pytań i wątpliwości. W tym artykule przeprowadzimy Cię przez proces bezpiecznego "zerowania" gniazdka, wyjaśniając jednocześnie związane z tym ryzyka i obowiązujące przepisy. Zrozumienie tej procedury jest kluczowe dla Twojego bezpieczeństwa i prawidłowego funkcjonowania instalacji.

Gniazdko bez uziemienia w starym budownictwie – dlaczego to wciąż częsty problem?

Wiele polskich domów i mieszkań, zwłaszcza tych zbudowanych kilkadziesiąt lat temu, wciąż boryka się z problemem przestarzałych instalacji elektrycznych. Dwużyłowe systemy, pozbawione dedykowanego przewodu ochronnego, stanowią dzisiaj wyzwanie dla bezpieczeństwa użytkowników. Zrozumienie specyfiki tych instalacji i dostępnych rozwiązań jest pierwszym krokiem do zapewnienia sobie ochrony przed zagrożeniami, jakie niosą ze sobą.

Instalacja dwużyłowa – spadek po minionej epoce, który znajdziesz w swoim mieszkaniu

Instalacja dwużyłowa, znana również jako układ TN-C, była powszechnie stosowana w budownictwie w minionych dekadach. Charakteryzuje się ona brakiem oddzielnego przewodu ochronnego (PE), który w nowoczesnych instalacjach pełni kluczową rolę w zapewnieniu bezpieczeństwa. Zamiast tego, przewód neutralny (N) pełni podwójną funkcję zarówno roboczą, jak i ochronną. Obecność takich instalacji w wielu starszych budynkach wynika z historycznych uwarunkowań i standardów budowlanych tamtych czasów. Choć w momencie ich powstawania były one uznawane za wystarczające, dzisiejsze standardy bezpieczeństwa i wymogi dotyczące ochrony przeciwporażeniowej są znacznie wyższe.

Uziemienie a zerowanie – poznaj kluczowe różnice dla Twojego bezpieczeństwa

Aby w pełni zrozumieć, jak zapewnić bezpieczeństwo w starszych instalacjach, musimy rozróżnić dwa kluczowe pojęcia: uziemienie i zerowanie. Uziemienie to system ochrony obecny w nowoczesnych instalacjach trójprzewodowych (układ TN-S), gdzie oprócz przewodu fazowego (L) i neutralnego (N) istnieje również dedykowany przewód ochronny (PE). Przewód ten jest połączony z uziemieniem budynku i zapewnia skuteczną drogę odprowadzenia ewentualnego prądu w przypadku awarii. Zerowanie natomiast jest procedurą stosowaną w starszych instalacjach dwużyłowych (układ TN-C). Polega ono na połączeniu bolca ochronnego gniazdka z przewodem neutralnym (N). Choć ma na celu zapewnienie pewnego poziomu ochrony, jest to rozwiązanie kompromisowe i znacznie mniej bezpieczne niż pełne uziemienie. Należy pamiętać, że zerowanie jest dopuszczalne jedynie jako tymczasowe rozwiązanie w istniejących instalacjach, a nie jako standard w nowych budynkach.

Ryzyko jest realne: co grozi, gdy gniazdko nie ma właściwej ochrony?

Brak prawidłowego uziemienia lub nieprawidłowo wykonane zerowanie może prowadzić do bardzo poważnych konsekwencji. Ryzyko jest realne i dotyczy kilku kluczowych obszarów:

• Porażenie prądem: W przypadku awarii izolacji w urządzeniu elektrycznym, napięcie może pojawić się na jego metalowej obudowie. Bez sprawnego uziemienia lub zerowania, dotknięcie takiej obudowy przez człowieka może skończyć się groźnym porażeniem prądem.
• Uszkodzenie sprzętu: Nowoczesne urządzenia elektroniczne, takie jak komputery, telewizory czy smartfony, są bardzo wrażliwe na przepięcia w sieci. Brak uziemienia naraża je na ryzyko uszkodzenia, a nawet całkowitego zniszczenia, zwłaszcza podczas wyładowań atmosferycznych lub innych zakłóceń w sieci energetycznej.
• Ryzyko pożaru: Niewłaściwe połączenia elektryczne, a zwłaszcza te wykonane w sposób prowizoryczny lub z użyciem nieodpowiednich materiałów, mogą prowadzić do przegrzewania się styków. Iskrzenie i wysoka temperatura to prosta droga do zapłonu materiałów łatwopalnych znajdujących się w pobliżu, co może skutkować pożarem.

Czy podłączenie gniazdka bez uziemienia jest legalne? Co mówią przepisy w 2026 roku?

Kwestia legalności zerowania gniazdek jest często pomijana, a tymczasem przepisy prawa budowlanego jasno określają wymagania dotyczące instalacji elektrycznych. Zrozumienie tych regulacji jest kluczowe, aby uniknąć problemów prawnych i zapewnić sobie maksymalne bezpieczeństwo.

Nowe budynki a stare instalacje – jasne wytyczne prawa budowlanego

Prawo budowlane, w tym Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, jest bezkompromisowe w kwestii instalacji elektrycznych w nowych obiektach. Każda nowa instalacja elektryczna musi być wykonana jako trójprzewodowa, z uwzględnieniem oddzielnego przewodu ochronnego (PE). Stosowanie zerowania w nowych budynkach jest surowo zabronione i niezgodne z obowiązującymi normami bezpieczeństwa. Instalacje te muszą zapewniać najwyższy poziom ochrony przeciwporażeniowej, co jest możliwe tylko dzięki pełnemu uziemieniu.

Kiedy zerowanie jest dopuszczalnym wyjątkiem od reguły?

Zerowanie nie jest rozwiązaniem idealnym, ale prawo przewiduje sytuacje, w których jego stosowanie jest dopuszczalne. Dotyczy to wyłącznie przypadków modernizacji lub wymiany gniazdek w istniejących, starych instalacjach dwużyłowych (układ TN-C). Jest to wyjątek od reguły, który znajduje zastosowanie tam, gdzie doprowadzenie trzeciego, ochronnego przewodu (PE) do każdego punktu instalacji jest technicznie niemożliwe lub ekonomicznie nieuzasadnione. W takich specyficznych okolicznościach, prawidłowo wykonane zerowanie może stanowić tymczasowe rozwiązanie zapewniające pewien poziom ochrony, jednak zawsze należy dążyć do pełnej modernizacji instalacji do standardu trójprzewodowego, jeśli tylko jest to możliwe.

Bezpieczeństwo przede wszystkim: zanim dotkniesz śrubokręta

Prace elektryczne, nawet te pozornie proste, niosą ze sobą potencjalne ryzyko. Dlatego kluczowe jest, aby przed przystąpieniem do jakichkolwiek działań, bezwzględnie przestrzegać zasad bezpieczeństwa. Nigdy nie należy lekceważyć zagrożeń związanych z prądem elektrycznym. Poniżej przedstawiamy kroki, które musisz podjąć, aby praca przebiegła bezpiecznie.

Krok 1: Jak bezbłędnie wyłączyć zasilanie i zabezpieczyć miejsce pracy?

1. Zlokalizuj główny wyłącznik lub bezpieczniki: Znajdź w swoim domu lub mieszkaniu tablicę rozdzielczą.
2. Wyłącz zasilanie obwodu: Zlokalizuj bezpiecznik lub wyłącznik odpowiadający za obwód, w którym znajduje się gniazdko, które będziesz wymieniać lub modyfikować. Przełącz go w pozycję "wyłączony" lub wyjmij bezpiecznik.
3. Zabezpiecz miejsce pracy: Umieść w widocznym miejscu tabliczkę informującą o prowadzonych pracach lub poinformuj domowników, aby nikt przypadkowo nie włączył zasilania.

Krok 2: Niezbędne narzędzia – co musisz przygotować, by praca poszła gładko?

Aby prawidłowo i bezpiecznie wykonać zerowanie gniazdka, potrzebne będą odpowiednie narzędzia:

• Izolowane śrubokręty (płaski i krzyżakowy) kluczowe dla bezpieczeństwa pracy pod napięciem (choć docelowo pracujemy bez napięcia).
• Próbnik napięcia (lub multimetr) niezbędny do weryfikacji braku napięcia.
• Ściągacz izolacji do precyzyjnego przygotowania końcówek przewodów.
• Nowe gniazdko upewnij się, że jest przeznaczone do instalacji dwużyłowej, jeśli nie planujesz pełnej modernizacji.
• Krótki kawałek przewodu do wykonania mostka zerującego.
• Taśma izolacyjna do zabezpieczenia ewentualnych połączeń.

Krok 3: Weryfikacja braku napięcia – nigdy nie pomijaj tego etapu!

Ten etap jest absolutnie kluczowy i nigdy nie wolno go pominąć, nawet jeśli jesteś pewien, że wyłączyłeś zasilanie. Użyj próbnika napięcia, aby sprawdzić, czy na przewodach w puszce nie ma napięcia. Dotknij końcówką próbnika każdego z przewodów oraz styków w gniazdku (jeśli jest jeszcze zamontowane). Jeśli próbnik nie świeci, oznacza to, że napięcie zostało bezpiecznie odłączone. Dopiero wtedy możesz przystąpić do dalszych prac. Pamiętaj, że nawet niewielkie napięcie może być niebezpieczne.

Instrukcja krok po kroku: Jak prawidłowo wykonać zerowanie (mostkowanie) gniazdka

Wykonanie zerowania wymaga precyzji i ścisłego przestrzegania kolejności podłączania przewodów. Poniższa instrukcja krok po kroku pomoże Ci prawidłowo przeprowadzić ten proces, minimalizując ryzyko błędów.

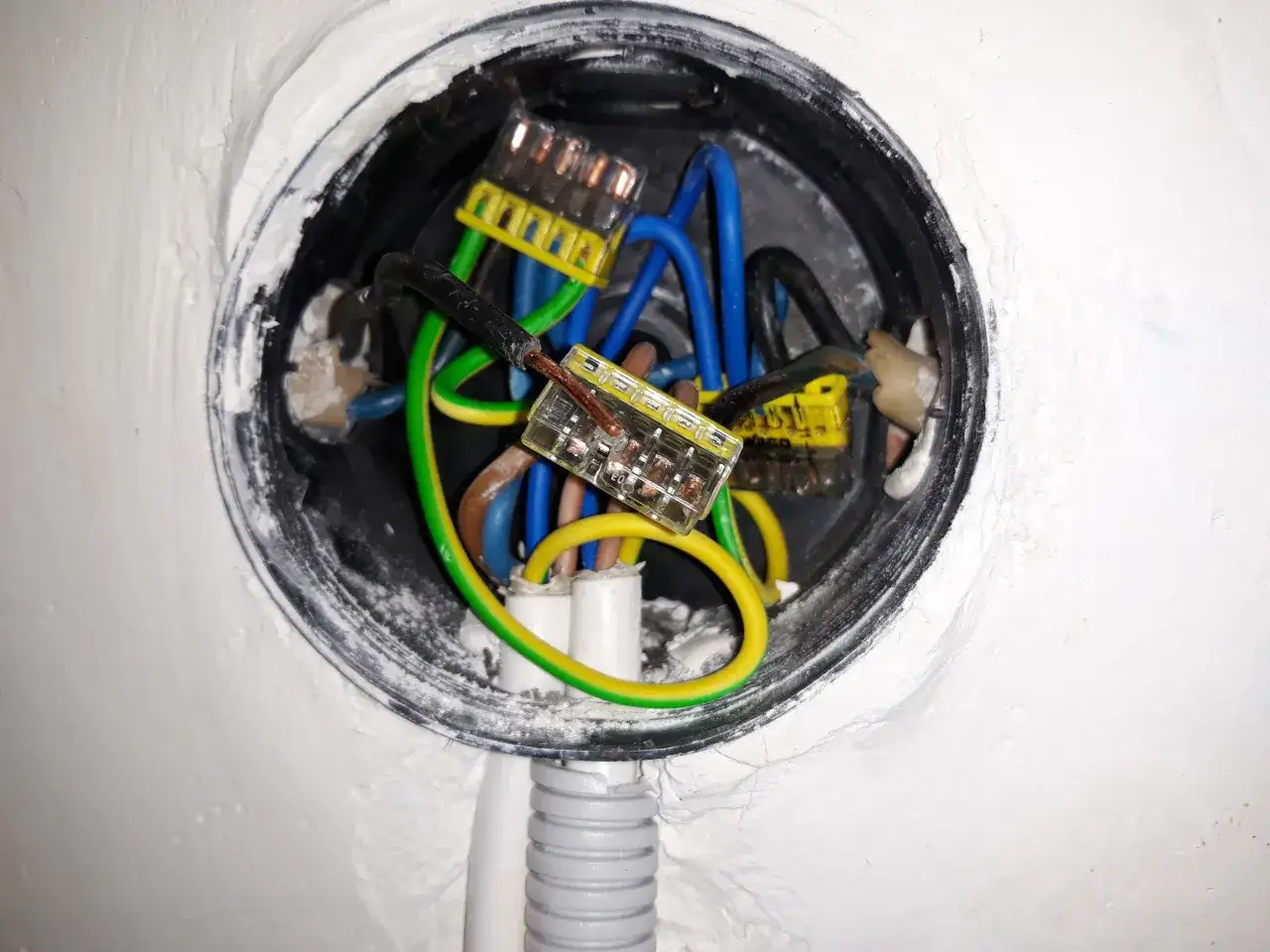

Demontaż starego gniazdka i identyfikacja przewodów: faza (L) i zero (N)

1. Odkręć stare gniazdko: Po upewnieniu się, że zasilanie jest wyłączone, odkręć śrubki mocujące stare gniazdko do puszki.
2. Ostrożnie wyciągnij gniazdko: Delikatnie wysuń gniazdko z puszki, aby uzyskać dostęp do zacisków z przewodami.
3. Zidentyfikuj przewody: W instalacji dwużyłowej zazwyczaj spotkasz dwa przewody: fazowy (L), który może mieć kolor brązowy lub czarny, oraz neutralny (N), który powinien być niebieski. Zwróć uwagę na oznaczenia zacisków w starym gniazdku, jeśli są widoczne.

Kluczowa zasada: prawidłowa kolejność podłączania przewodów do bolca ochronnego

W procesie zerowania kluczowe jest zachowanie odpowiedniej kolejności podłączenia przewodów. Przewód neutralny (N) musi być podłączony do styku ochronnego (bolca) gniazdka jako pierwszy. Jest to fundamentalna zasada, która odróżnia zerowanie od prawidłowego uziemienia i zapewnia, że w przypadku awarii, prąd popłynie do przewodu neutralnego, powodując zadziałanie zabezpieczenia. Ignorowanie tej zasady może prowadzić do niebezpiecznych sytuacji.

Mostkowanie w praktyce: jak połączyć przewód neutralny z bolcem i stykiem N?

1. Podłącz przewód neutralny do bolca: Weź niebieski przewód neutralny (N) i podłącz go do zacisku styku ochronnego (bolca) w nowym gniazdku.
2. Wykonaj mostek: Przygotuj krótki kawałek przewodu (najlepiej tego samego typu co instalacja). Jeden koniec tego mostka podłącz do zacisku, do którego podłączyłeś już przewód neutralny (czyli do bolca).
3. Podłącz mostek do styku N: Drugi koniec wykonanego mostka podłącz do zacisku roboczego oznaczonego jako "N" w nowym gniazdku.
4. Podłącz przewód fazowy: Przewód fazowy (brązowy lub czarny) podłącz do drugiego zacisku roboczego gniazdka, oznaczonego jako "L".

Montaż nowego gniazdka w puszce i finalne sprawdzenie połączeń

1. Zamontuj gniazdko: Ostrożnie umieść nowe gniazdko w puszce, upewniając się, że przewody nie są przyciśnięte.
2. Przykręć gniazdko: Zamocuj gniazdko do puszki za pomocą śrubek.
3. Włącz zasilanie: Po upewnieniu się, że wszystko jest poprawnie podłączone i zamocowane, włącz zasilanie w obwodzie.
4. Test działania: Sprawdź, czy gniazdko działa poprawnie, podłączając do niego niewielkie urządzenie, np. lampkę.

Najczęstsze błędy podczas mostkowania i jak ich unikać

Nawet przy najlepszych chęciach, podczas prac elektrycznych łatwo o błędy, które mogą mieć poważne konsekwencje. Zerowanie gniazdka nie jest wyjątkiem. Świadomość najczęstszych pułapek pozwoli Ci ich uniknąć i zapewnić bezpieczeństwo sobie i innym.

Pomyłka w kolejności podłączenia – groźna pułapka dla bezpieczeństwa

Najpoważniejszym błędem jest pomylenie przewodów lub nieprawidłowe podłączenie bolca ochronnego. Jeśli przewód fazowy zostanie podłączony do bolca zamiast przewodu neutralnego, metalowa obudowa podłączonego urządzenia będzie pod napięciem przez cały czas. W przypadku uszkodzenia izolacji, nie zadziała żadne zabezpieczenie, a dotknięcie obudowy będzie skutkować bezpośrednim porażeniem prądem. To sytuacja, która może mieć tragiczne skutki.

Słabo dokręcone przewody – prosta droga do przegrzania i pożaru

Luźne połączenia elektryczne to cichy zabójca. W miejscu słabego kontaktu prąd napotyka większy opór, co prowadzi do wydzielania się ciepła. Przegrzewające się styki mogą powodować iskrzenie, nadtapianie izolacji, a w skrajnych przypadkach doprowadzić do zapłonu materiałów znajdujących się w pobliżu. Dlatego tak ważne jest, aby wszystkie połączenia były solidne i dobrze dokręcone.

Stosowanie zerowania w nowej instalacji – dlaczego jest to surowo zabronione?

Jak już wielokrotnie podkreślaliśmy, zerowanie jest rozwiązaniem dopuszczalnym jedynie w starych instalacjach dwużyłowych, gdzie doprowadzenie trzeciego przewodu jest niemożliwe. Stosowanie zerowania w nowych instalacjach jest nie tylko niezgodne z prawem i normami, ale przede wszystkim skrajnie niebezpieczne. Nowe budynki i instalacje wymagają pełnego uziemienia, które zapewnia znacznie wyższy poziom ochrony. W przypadku kontroli, stosowanie zerowania w nowej instalacji może skutkować poważnymi konsekwencjami prawnymi i nakazem natychmiastowej wymiany instalacji na zgodną z przepisami.

Kiedy nie ryzykować? Sytuacje, w których musisz wezwać elektryka

Choć ten artykuł ma na celu dostarczenie Ci praktycznych wskazówek, istnieją sytuacje, w których samodzielne działanie jest zbyt ryzykowne. W takich momentach nie wahaj się wezwać kwalifikowanego elektryka. Jego wiedza i doświadczenie są nieocenione, gdy w grę wchodzi bezpieczeństwo Twoje i Twojej rodziny.

Aluminiowe, kruszące się przewody – sygnał do natychmiastowej interwencji fachowca

Wiele starych instalacji wykonano z przewodów aluminiowych. Z biegiem lat aluminium staje się kruche, podatne na pękanie i utlenianie. Próba samodzielnego manipulowania przy takich przewodach, zwłaszcza podczas ich wymiany lub próby poprawy połączeń, może prowadzić do ich uszkodzenia, a nawet złamania. Wymiana instalacji aluminiowej na miedzianą lub naprawa istniejącej wymaga specjalistycznej wiedzy i narzędzi, dlatego w takim przypadku konieczna jest pomoc elektryka.

Brak pewności co do układu przewodów w puszce

Jeśli po otwarciu puszki elektrycznej nie jesteś w stanie jednoznacznie zidentyfikować przewodów, nie masz pewności co do ich stanu, lub widzisz coś, co wydaje Ci się niepokojące (np. ślady przypaleń, luźne połączenia), nie ryzykuj. Nawet jeśli masz podstawową wiedzę, wątpliwości powinny być sygnałem do przerwania pracy i wezwania fachowca. Lepiej dmuchać na zimne, niż narazić się na niebezpieczeństwo.

Przeczytaj również: Grunt pod tynk silikonowy: Unikaj katastrofalnych błędów przed malowaniem ścian

Planujesz podłączyć urządzenie o dużej mocy? To nie jest praca dla amatora!

Urządzenia o dużym poborze mocy, takie jak płyty indukcyjne, piekarniki elektryczne, czy niektóre rodzaje klimatyzatorów, wymagają nie tylko odpowiednio dobranego obwodu, ale także instalacji przygotowanej na znaczne obciążenia. Zerowanie w starych instalacjach może okazać się niewystarczające, a nawet niebezpieczne w przypadku podłączenia takich urządzeń. Zawsze skonsultuj się z elektrykiem, zanim podłączysz sprzęt o dużej mocy, aby upewnić się, że Twoja instalacja jest do tego przystosowana.
