Podłączanie gniazdka elektrycznego może wydawać się prostym zadaniem, ale wymaga precyzji i przede wszystkim bezwzględnego przestrzegania zasad bezpieczeństwa. W tym artykule przeprowadzę Cię krok po kroku przez cały proces, od przygotowania narzędzi, przez identyfikację przewodów, aż po finalne podłączenie i testy. Pamiętaj, że praca z prądem jest niebezpieczna, dlatego kluczowe jest, abyś czuł się pewnie na każdym etapie. Jeśli masz jakiekolwiek wątpliwości, lepiej od razu wezwać fachowca.
Jak bezpiecznie i prawidłowo podłączyć gniazdko elektryczne w domu
- Zawsze wyłącz zasilanie w skrzynce bezpieczników i sprawdź brak napięcia próbnikiem przed rozpoczęciem pracy.
- Rozpoznaj przewody: fazowy (L - brązowy/czarny), neutralny (N - niebieski), ochronny (PE - żółto-zielony).
- W gniazdku z uziemieniem podłącz L do lewego zacisku, N do prawego, a PE do bolca ochronnego.
- W starszych instalacjach dwużyłowych bez PE stosuje się tzw. zerowanie (mostek N do bolca), co jest mniej bezpieczne niż dedykowany przewód ochronny.
- Do pracy przygotuj izolowane wkrętaki, ściągacz do izolacji i próbnik napięcia.
- W przypadku wątpliwości, modernizacji instalacji lub tworzenia nowych punktów, zawsze wezwij elektryka z uprawnieniami SEP G1.
Czy wymiana gniazdka to zadanie dla Ciebie? Kluczowe zasady bezpieczeństwa
Zanim zaczniesz: absolutna podstawa, czyli jak odłączyć zasilanie i upewnić się, że jest bezpiecznie
Moje doświadczenie pokazuje, że najwięcej błędów, a co za tym idzie potencjalnych zagrożeń, wynika z pominięcia lub nieprawidłowego wykonania pierwszego kroku. Bezpieczeństwo jest absolutnym priorytetem, dlatego zanim sięgniesz po jakiekolwiek narzędzia, musisz upewnić się, że w obwodzie, nad którym będziesz pracować, nie ma napięcia. W tym celu udaj się do swojej skrzynki rozdzielczej. Zlokalizuj bezpiecznik (lub wyłącznik nadprądowy) odpowiadający za obwód, w którym znajduje się gniazdko, które chcesz wymienić lub podłączyć. Wyłącz go. Ale to nie wszystko! Samo wyłączenie bezpiecznika nie gwarantuje braku napięcia w przewodach. Koniecznie użyj próbnika napięcia to małe, ale niezwykle ważne narzędzie. Dotknij końcówką próbnika przewodów w puszce instalacyjnej. Jeśli próbniki nie zaświeci się (ani nie wyda dźwięku, w zależności od modelu), możesz mieć pewność, że prąd został odłączony. Pamiętaj, ten krok jest bezwzględnie obowiązkowy i nie wolno go w żaden sposób pomijać. To Twoja pierwsza linia obrony przed porażeniem.
Narzędzia, które musisz przygotować – co jest niezbędne, a co tylko ułatwi pracę?
Aby praca przebiegła sprawnie i bezpiecznie, potrzebujesz kilku podstawowych narzędzi. Przede wszystkim, zaopatrz się w izolowane wkrętaki zarówno płaski, jak i krzyżakowy. Izolacja rączek jest kluczowa, ponieważ chroni Cię przed porażeniem w przypadku, gdybyś przez nieuwagę dotknął przewodu pod napięciem. Niezbędny będzie również ściągacz do izolacji przewodów. Pozwala on na precyzyjne usunięcie fragmentu izolacji z końcówki przewodu, odsłaniając sam drut, który następnie zostanie podłączony do zacisków gniazdka. Oczywiście, nie zapomnij o próbniku napięcia, o którym już wspominałem to absolutna podstawa bezpieczeństwa. Jeśli masz dostęp do miernika uniwersalnego (multimetru), może on być pomocny do sprawdzenia ciągłości obwodu, ale nie jest on niezbędny do samego podłączenia gniazdka.
Kiedy możesz działać sam, a kiedy musisz wezwać elektryka? Uprawnienia SEP w pigułce
Wiele osób zastanawia się, czy samodzielna wymiana gniazdka jest bezpieczna. Jeśli mówimy o prostej wymianie gniazdka "jeden do jednego", czyli podłączeniu nowego w miejsce starego, bez żadnych zmian w istniejącej instalacji, i masz pewność, że znasz podstawowe zasady, możesz to zrobić samodzielnie. Jednakże, wszelkie prace modernizacyjne, tworzenie nowych punktów elektrycznych, zmiany w schemacie instalacji, a także prace w starszych instalacjach, na przykład przy wspomnianym później zerowaniu, powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka. W Polsce, do wykonywania prac elektrycznych wymagane są odpowiednie uprawnienia kwalifikacyjne, najczęściej potwierdzone egzaminem przed komisją kwalifikacyjną SEP (Stowarzyszenia Elektryków Polskich), w kategorii G1 (elektryczne). Pamiętaj, że Twoje bezpieczeństwo jest najważniejsze. Jeśli masz jakiekolwiek wątpliwości co do stanu instalacji, jej możliwości lub sposobu podłączenia, zawsze skonsultuj się ze specjalistą. Lepiej zapłacić za usługę niż narazić siebie i bliskich na niebezpieczeństwo.
ABC instalacji elektrycznej: Co oznaczają kolory kabli w Twojej ścianie?
Zrozumienie, za co odpowiada każdy z przewodów, jest kluczowe dla prawidłowego i bezpiecznego podłączenia gniazdka. W Polsce, dzięki ujednoliconym normom, identyfikacja kolorów jest zazwyczaj prosta.
Przewód fazowy (L) – czarny lub brązowy. Gdzie tkwi napięcie?
Przewód fazowy, oznaczany literą "L", to ten, który niesie ze sobą napięcie z sieci energetycznej. Najczęściej spotkasz go w kolorze brązowym, ale może być również czarny lub szary. To właśnie w tym przewodzie płynie prąd, który zasila Twoje urządzenia. Jest on najbardziej niebezpieczny, ponieważ to właśnie on jest pod napięciem. Próbnik napięcia, o którym już wspominałem, wskaże obecność napięcia właśnie na tym przewodzie.
Przewód neutralny (N) – niebieski. Jaka jest jego rola w obwodzie?
Przewód neutralny, oznaczany literą "N", ma zawsze ten sam, charakterystyczny kolor izolacji niebieski. Jego główną rolą jest zamknięcie obwodu elektrycznego i odprowadzenie prądu z urządzenia z powrotem do sieci. Chociaż zazwyczaj nie powinien być pod napięciem, gdy obwód jest zamknięty, zawsze należy traktować go z ostrożnością i zakładać, że może być niebezpieczny, zwłaszcza w starszych instalacjach lub w przypadku awarii.
Przewód ochronny (PE) – żółto-zielony. Dlaczego jest najważniejszy dla Twojego bezpieczeństwa?
To przewód, który stanowi podstawę bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Oznaczany jako "PE" (Protective Earth), ma bardzo charakterystyczny, dwukolorowy pasek żółto-zielony. Jego zadaniem jest odprowadzenie ewentualnego prądu upływowego z obudowy metalowego urządzenia do ziemi w przypadku awarii izolacji. Dzięki niemu, w sytuacji krytycznej, prąd popłynie do ziemi, a nie przez Twoje ciało. Dlatego właśnie jest to najważniejszy przewód dla Twojego bezpieczeństwa i nigdy nie wolno go pomijać, uszkadzać ani używać do innych celów.
Stara instalacja i tylko dwa kable? Jak rozpoznać i co to oznacza?
W starszych budynkach, często spotykamy się z instalacjami dwużyłowymi, które nie posiadają dedykowanego przewodu ochronnego (PE). Jak je rozpoznać? Po prostu w puszce instalacyjnej zobaczysz tylko dwa przewody: fazowy (brązowy/czarny) i neutralny (niebieski). Brak żółto-zielonego kabla oznacza, że instalacja nie jest uziemiona w nowoczesnym rozumieniu. Dawniej stosowano tzw. zerowanie, polegające na połączeniu przewodu neutralnego z bolcem ochronnym w gniazdku. Jest to rozwiązanie, które zapewnia pewien poziom ochrony, ale jest znacznie mniej bezpieczne niż nowoczesna instalacja trójżyłowa z prawidłowo podłączonym przewodem PE. Warto mieć świadomość, że taka instalacja stwarza większe ryzyko.
Podłączanie gniazdka z uziemieniem (z bolcem) – instrukcja krok po kroku
Teraz, gdy już wiesz, jak rozpoznać przewody i jakie są zasady bezpieczeństwa, przejdźmy do samego podłączania gniazdka z uziemieniem, czyli popularnego gniazdka z bolcem ochronnym.

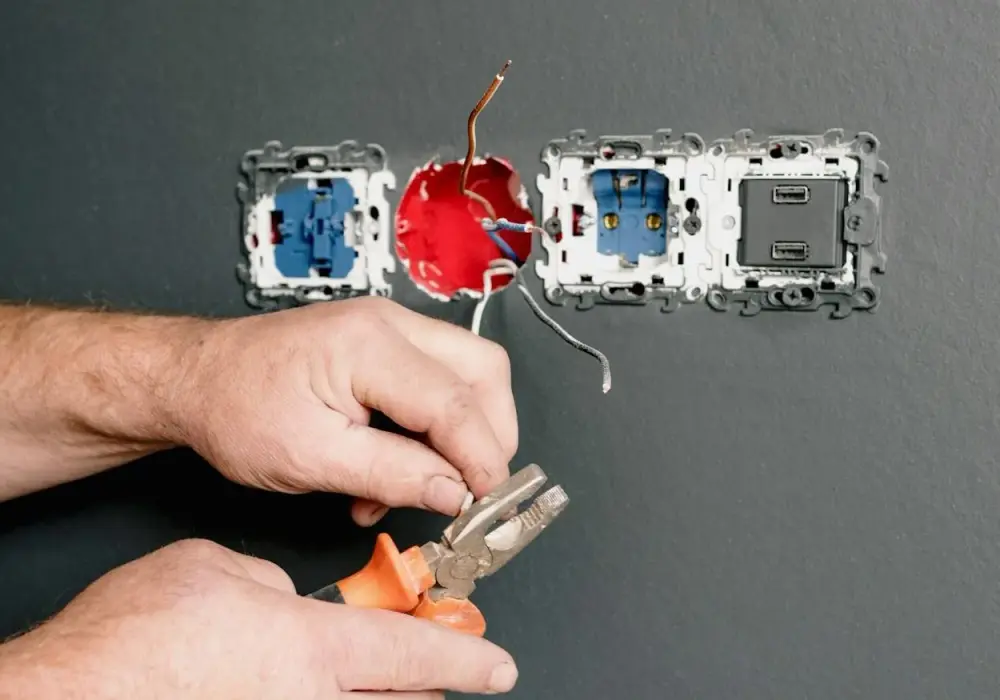

Krok 1: Demontaż starego gniazdka i przygotowanie przewodów
- Po upewnieniu się, że zasilanie jest odłączone (pamiętasz o próbniki napięcia, prawda?), odkręć śruby mocujące obudowę starego gniazdka.
- Delikatnie wyciągnij mechanizm gniazdka z puszki instalacyjnej. Uważaj na przewody, aby ich nie uszkodzić.
- Odkręć zaciski, do których podłączone były stare przewody, i ostrożnie je odłącz.
- Teraz czas na przygotowanie końcówek. Sprawdź stan przewodów. Jeśli są uszkodzone, zaśniedziałe lub za krótkie, użyj ściągacza do izolacji, aby odsłonić około 10-15 mm czystego drutu. Upewnij się, że izolacja nie jest uszkodzona głębiej.
Krok 2: Prawidłowy schemat podłączenia – faza do lewej, neutralny do prawej, PE do bolca
To serce całego procesu. Pamiętaj o przyjętym schemacie:
- Przewód fazowy (L) ten brązowy lub czarny podłącz do lewego zacisku gniazdka.
- Przewód neutralny (N) niebieski podłącz do prawego zacisku gniazdka.
- Przewód ochronny (PE) żółto-zielony podłącz do zacisku środkowego, który jest połączony z bolcem uziemiającym. To kluczowe dla Twojego bezpieczeństwa!
- Upewnij się, że żadne luźne druciki nie wystają poza zaciski. Mogą one spowodować zwarcie.
Krok 3: Solidne mocowanie przewodów w zaciskach – jak uniknąć iskrzenia?
Dobre połączenie to podstawa. Po włożeniu przewodów w odpowiednie zaciski, dokręć śruby mocujące z odpowiednią siłą. Nie za mocno, żeby nie uszkodzić przewodu, ale na tyle solidnie, by połączenie było pewne. Sprawdź, czy przewody są dobrze zamocowane delikatnie pociągnij każdy z nich. Nie powinny się wysuwać. Słabe połączenia to jedna z najczęstszych przyczyn iskrzenia, przegrzewania się gniazdka, a w skrajnych przypadkach pożaru. Dlatego ten krok jest niezwykle ważny.
Krok 4: Osadzenie gniazdka w puszce i finalny montaż ramki
- Teraz ostrożnie włóż gniazdko z podłączonymi przewodami z powrotem do puszki instalacyjnej. Upewnij się, że przewody nie są zagięte ani ściśnięte, co mogłoby uszkodzić ich izolację.
- Przykręć mechanizm gniazdka do puszki za pomocą śrub montażowych. Upewnij się, że gniazdko jest stabilnie osadzone i prosto.
- Załóż ramkę ozdobną i pokrywę gniazdka. Dokręć śrubę centralną (jeśli występuje).
- Sprawdź, czy wszystkie elementy są dobrze spasowane i nie ma luzów.
Jak poradzić sobie ze starszą, dwużyłową instalacją? Podłączanie gniazdka bez uziemienia
Starsze instalacje elektryczne stanowią wyzwanie, ponieważ często brakuje w nich przewodu ochronnego (PE). Jak sobie z tym poradzić?
Scenariusz 1: Montaż gniazdka z bolcem i zerowanie – jak to zrobić bezpiecznie?
W przypadku instalacji dwużyłowej, jeśli chcesz zamontować gniazdko z bolcem, musisz zastosować tzw. zerowanie. Polega ono na wykonaniu mostka czyli krótkiego połączenia za pomocą dodatkowego przewodu między zaciskiem neutralnym (N) a zaciskiem ochronnym (bolcem) w gnieździe. W ten sposób przewód neutralny przejmuje funkcję ochronną. Muszę jednak podkreślić, że jest to rozwiązanie znacznie mniej bezpieczne niż nowoczesna instalacja trójżyłowa z prawidłowo podłączonym przewodem PE. Obecnie w nowych instalacjach jest ono niedopuszczalne. Jeśli decydujesz się na zerowanie, wykonaj je bardzo starannie. W przypadku jakichkolwiek wątpliwości, zdecydowanie wezwij elektryka.
Scenariusz 2: Montaż gniazdka płaskiego (bez bolca) – kiedy to ma sens?
Alternatywą dla gniazdka z bolcem w starej instalacji jest montaż gniazdka płaskiego, czyli takiego bez bolca uziemiającego. Są one przeznaczone do podłączania urządzeń, które posiadają tzw. podwójną izolację i z tego względu nie wymagają uziemienia. W dzisiejszych czasach większość urządzeń AGD i RTV wymaga uziemienia, dlatego montaż gniazdek płaskich jest coraz rzadszy. Powinieneś się na to zdecydować tylko wtedy, gdy masz pewność, że podłączane urządzenia tego nie potrzebują. Najlepiej, jeśli decyzję tę skonsultujesz z elektrykiem.
Ryzyka związane ze starą instalacją – dlaczego warto rozważyć modernizację?
Starsze instalacje elektryczne, zwłaszcza te pozbawione przewodu ochronnego, niosą ze sobą szereg ryzyk. Brak skutecznej ochrony przed porażeniem to tylko jedno z nich. Mogą one również być bardziej podatne na przeciążenia, co zwiększa ryzyko pożaru. Ponadto, brak uziemienia może prowadzić do uszkodzenia wrażliwego sprzętu elektronicznego. Stanowczo sugeruję rozważenie modernizacji całej instalacji elektrycznej przez wykwalifikowanego elektryka. To najbezpieczniejsze i najtrwalsze rozwiązanie, które zapewni Ci spokój na lata.
Podłączanie gniazdka podwójnego – na co zwrócić szczególną uwagę?
Gniazdko podwójne to tak naprawdę dwa gniazdka umieszczone w jednej obudowie. Zasady podłączenia są podobne, ale wymagają nieco więcej uwagi przy rozprowadzaniu przewodów.
Schemat połączeń dla gniazda podwójnego – jak prawidłowo rozprowadzić zasilanie?
W gnieździe podwójnym przewody fazowy (L), neutralny (N) i ochronny (PE) są podłączane do pierwszego zestawu zacisków, tak samo jak w gniazdku pojedynczym. Następnie, za pomocą krótkich mostków (dodatkowych przewodów), zasilanie jest rozprowadzane do drugiego zestawu zacisków, podłączając tym samym drugie gniazdko. Kluczowe jest, aby wszystkie te połączenia były wykonane solidnie i zgodnie ze schematem.
Mostkowanie przewodów między gniazdami – technika i najczęstsze błędy
Technika mostkowania polega na użyciu krótkich, odpowiednio zaizolowanych przewodów o przekroju zgodnym z instalacją. Należy je podłączyć do zacisków wyjściowych pierwszego gniazdka i wprowadzić do zacisków wejściowych drugiego gniazdka. Najczęstsze błędy to: zbyt długie lub zbyt krótkie mostki, luźne połączenia w zaciskach, czy użycie przewodów o niewłaściwym przekroju. Pamiętaj, że każdy z trzech przewodów (L, N, PE) musi być prawidłowo zmostkowany między oboma częściami gniazdka, aby zapewnić prawidłowe działanie i bezpieczeństwo.
Praca skończona! Jak sprawdzić, czy gniazdko zostało podłączone poprawnie?
Po zakończeniu montażu, zanim zaczniesz normalnie użytkować nowe gniazdko, koniecznie przeprowadź testy.
Test próbnikiem napięcia – ostatnia weryfikacja przed włączeniem prądu
Po ponownym włączeniu zasilania w skrzynce bezpieczników, ale jeszcze przed podłączeniem jakichkolwiek urządzeń, weź próbnik napięcia. Sprawdź, czy faza jest obecna w lewym otworze gniazdka. Następnie sprawdź prawy otwór (neutralny) i bolec ochronny nie powinno być na nich napięcia. To podstawowa weryfikacja, która potwierdzi, że podstawowe połączenia są wykonane prawidłowo.
Użycie testera gniazdek – proste urządzenie, które daje pewność
Dla pełnej pewności, polecam użycie dedykowanego testera gniazdek. To niewielkie urządzenie, które wkłada się do gniazdka i na podstawie wskazanych diod LED informuje o prawidłowości podłączenia fazy, przewodu neutralnego oraz obecności i prawidłowości uziemienia. Jest to szybki i prosty sposób na kompleksową weryfikację, dający znacznie większą pewność niż sam próbnik napięcia.
Przeczytaj również: Jak obliczyć metry kwadratowe elewacji? Proste sposoby i wskazówki
Co robić, jeśli po podłączeniu coś nie działa lub wybijają bezpieczniki?
Jeśli po podłączeniu gniazdka coś nie działa, a co gorsza wybijają bezpieczniki, natychmiast wyłącz zasilanie w skrzynce rozdzielczej. Następnie, ponownie sprawdź wszystkie połączenia. Upewnij się, że nie ma zwarć czyli żadne luźne druciki nie stykają się ze sobą lub z metalowymi elementami. Sprawdź, czy przewody są w odpowiednich zaciskach. Jeśli problem nadal występuje lub jeśli nie jesteś pewien przyczyny, bezwzględnie wezwij wykwalifikowanego elektryka. Dalsze próby samodzielnej naprawy mogą prowadzić do uszkodzenia instalacji, a nawet do porażenia prądem.
