Jak podłączyć włącznik świecznikowy? Instrukcja krok po kroku

Podwójny włącznik światła, często nazywany świecznikowym, to bardzo praktyczne rozwiązanie, które pozwala na niezależne sterowanie dwoma obwodami oświetleniowymi z jednego miejsca. Niezależnie od tego, czy chcesz podzielić oświetlenie w jednym pomieszczeniu, czy sterować dwoma osobnymi lampami, jego prawidłowe podłączenie jest kluczowe dla bezpieczeństwa i funkcjonalności instalacji. Ten przewodnik krok po kroku pokaże Ci, jak bezpiecznie i poprawnie zainstalować taki włącznik.

Dlaczego prawidłowe podłączenie włącznika jest kluczowe dla Twojego bezpieczeństwa

Prace z prądem elektrycznym nigdy nie są pozbawione ryzyka. Niewłaściwe podłączenie włącznika światła, nawet pozornie prostego elementu, może mieć poważne konsekwencje. Mowa tu nie tylko o ryzyku porażenia prądem, które może być śmiertelne, ale także o możliwości spowodowania zwarcia, które doprowadzi do pożaru lub trwałego uszkodzenia instalacji elektrycznej. Dlatego bezpieczeństwo jest absolutnym priorytetem numer jeden i wymaga od nas szczególnej uwagi oraz precyzji.

Zanim zaczniesz: absolutna podstawa, czyli jak bezpiecznie odłączyć zasilanie

1. Zlokalizuj odpowiedni bezpiecznik w rozdzielni i wyłącz zasilanie w obwodzie, nad którym będziesz pracować. Jeśli nie masz pewności, który to bezpiecznik, najbezpieczniej jest wyłączyć główny wyłącznik prądu.
2. Upewnij się, że prąd nie płynie w żadnym z przewodów w puszce, używając próbnika napięcia. W tym celu dotknij metalowym elementem próbnika każdego z przewodów. Jeśli próbnik się nie zaświeci, oznacza to brak napięcia.
3. Zalecam poinformowanie domowników o wyłączeniu prądu i zabezpieczenie bezpiecznika przed przypadkowym włączeniem, na przykład poprzez umieszczenie kartki informacyjnej.

Niezbędnik majsterkowicza: jakie narzędzia musisz mieć pod ręką

Aby praca przebiegła sprawnie i bezpiecznie, warto przygotować wcześniej wszystkie niezbędne narzędzia. Oto lista rzeczy, które przydadzą Ci się podczas montażu podwójnego włącznika światła:

• Próbnik napięcia (neonowy lub cyfrowy) niezbędny do sprawdzenia, czy w przewodach nie ma napięcia przed rozpoczęciem pracy oraz do identyfikacji przewodu fazowego.
• Zestaw izolowanych śrubokrętów (płaski i krzyżakowy) do odkręcania i dokręcania zacisków w włączniku oraz do ewentualnego rozłączania przewodów. Izolacja chroni przed porażeniem.
• Ściągacz izolacji narzędzie ułatwiające precyzyjne zdjęcie izolacji z końcówek przewodów, co jest kluczowe dla dobrego kontaktu w zaciskach.
• Szybkozłączki (np. typu WAGO) służą do bezpiecznego i trwałego łączenia przewodów, zwłaszcza neutralnych i ochronnych, poza włącznikiem.
• Nożyczki lub obcinaczki do kabli do przycięcia przewodów na odpowiednią długość, jeśli zajdzie taka potrzeba.

Jak rozszyfrować kable w puszce? Oznaczenia i kolory, których nie można pomylić

Zrozumienie, co oznaczają poszczególne kolory przewodów elektrycznych, jest absolutnie fundamentalne dla każdego, kto zabiera się za prace instalacyjne. Błędne podłączenie przewodów może prowadzić do nieprawidłowego działania urządzeń, a co gorsza, do niebezpiecznych sytuacji. Dlatego poświęćmy chwilę na dokładne poznanie tej wiedzy.

Przewód fazowy (L), neutralny (N) i ochronny (PE) – poznaj ich kluczowe role

• Przewód fazowy (L): To przewód, którym "płynie prąd" z sieci do urządzenia. Jest on pod napięciem, dlatego należy obchodzić się z nim z największą ostrożnością.
• Przewód neutralny (N): Jego rolą jest zamykanie obwodu elektrycznego i odprowadzanie prądu z powrotem do sieci. W normalnych warunkach nie powinien być pod napięciem.
• Przewód ochronny (PE): Jest to kluczowy element bezpieczeństwa. Jego zadaniem jest odprowadzenie ewentualnego ładunku elektrycznego do ziemi w przypadku awarii izolacji urządzenia, chroniąc tym samym użytkownika przed porażeniem.

Brązowy, niebieski, żółto-zielony: co mówią normy o kolorach w polskich instalacjach

Na szczęście, w nowoczesnych instalacjach elektrycznych w Polsce obowiązują jasno określone standardy dotyczące kolorów przewodów, co znacznie ułatwia pracę. Według danych Ropam, stosowanie się do norm jest kluczowe dla bezpieczeństwa. Oto standardowe oznaczenia:

• Przewód fazowy (L): Najczęściej spotykany kolor to brązowy. W starszych instalacjach można spotkać również przewody czarne lub szare.
• Przewód neutralny (N): Zawsze jest to kolor niebieski.
• Przewód ochronny (PE): Jest to charakterystyczny kolor żółto-zielony.

Ważne: W przypadku starszych instalacji elektrycznych, które mogły być wykonane przed wprowadzeniem obecnych norm, kolory przewodów mogą być inne. W takiej sytuacji należy zachować szczególną ostrożność i bezwzględnie użyć próbnika napięcia do identyfikacji poszczególnych przewodów.

Podłączenie włącznika podwójnego krok po kroku – czytelny schemat dla każdego

Teraz, gdy już wiesz, jak bezpiecznie przygotować miejsce pracy i jak rozpoznać poszczególne przewody, możemy przejść do sedna samego podłączenia podwójnego włącznika światła. Pamiętaj, aby dokładnie przestrzegać każdego kroku, a w razie jakichkolwiek wątpliwości, lepiej przerwać pracę i skonsultować się z fachowcem.

Scenariusz 1: Jeden żyrandol z dwoma obwodami (np. podział żarówek 3+2)

W tym popularnym scenariuszu podwójny włącznik świecznikowy pozwala na sterowanie dwoma niezależnymi grupami żarówek w jednym żyrandolu. Na przykład, możesz ustawić tak, aby jeden przycisk włączał trzy żarówki, a drugi dwie. Kluczem jest tutaj to, że z włącznika wychodzą dwa oddzielne przewody fazowe, które następnie w żyrandolu są rozdzielane na poszczególne obwody żarówek. To pozwala na elastyczne tworzenie scen świetlnych.

Scenariusz 2: Dwie niezależne lampy sterowane z jednego miejsca

Ten scenariusz jest równie prosty w założeniu. Podwójny włącznik pozwala na sterowanie dwoma zupełnie osobnymi punktami świetlnymi z jednego miejsca. Może to być na przykład lampa sufitowa i kinkiet w tym samym pomieszczeniu, lub lampa w salonie i lampka nocna przy łóżku. Każdy z dwóch przewodów fazowych wychodzących z włącznika zasila inną lampę, co daje wygodę sterowania obiema z jednego, dogodnego punktu.

Jak prawidłowo podpiąć przewód fazowy zasilający (L) do włącznika

Pierwszym krokiem jest podłączenie przewodu fazowego zasilającego, czyli tego brązowego lub czarnego, który doprowadzony jest z puszki instalacyjnej. Należy go wpiąć do odpowiedniego zacisku wejściowego włącznika. Zazwyczaj jest on oznaczony strzałką skierowaną do wewnątrz obudowy włącznika lub literą "L" albo "P" (od "Phase"). Upewnij się, że przewód jest dobrze osadzony i dokręcony.

Gdzie podłączyć przewody idące do lampy? Znajdź właściwe zaciski wyjściowe

Następnie zajmujemy się dwoma przewodami fazowymi, które biegną od włącznika do lampy lub lamp. Są to tzw. przewody korespondencyjne. Należy je podłączyć do zacisków wyjściowych włącznika. Te zaciski są zazwyczaj oznaczone strzałkami skierowanymi na zewnątrz obudowy włącznika lub cyframi "1" i "2". Każdy z tych przewodów będzie sterował osobnym obwodem oświetleniowym.

Co zrobić z kablem niebieskim (N) i żółto-zielonym (PE)? Rola kostki/złączki WAGO

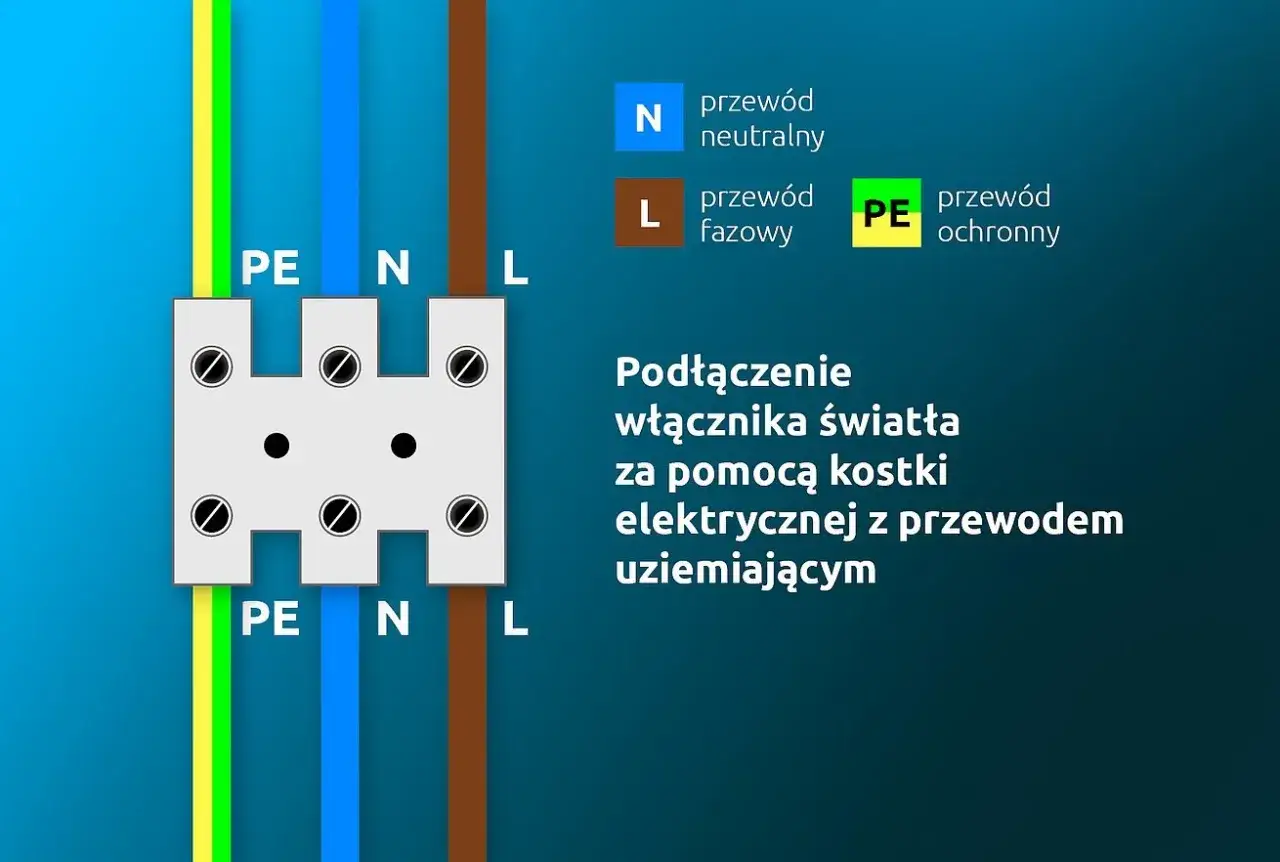

Przewody neutralny (niebieski) i ochronny (żółto-zielony) nie podłącza się bezpośrednio do włącznika światła. Ich rolą jest zapewnienie prawidłowego działania obwodu i bezpieczeństwa. W puszce instalacyjnej należy je połączyć ze sobą za pomocą szybkozłączki, na przykład popularnych złączek typu WAGO. Przewód niebieski z zasilania łączymy z niebieskim idącym do lampy, a żółto-zielony z zasilania z żółto-zielonym idącym do lampy. Tworzy to wspólne punkty dla tych przewodów, które omijają włącznik, co jest kluczowe dla prawidłowego działania instalacji i bezpieczeństwa.

Najczęstsze problemy i błędy – jak ich unikać i co zrobić, gdy coś nie działa

Nawet przy zachowaniu najwyższej staranności, podczas prac instalacyjnych mogą pojawić się pewne trudności. Nie panikuj większość problemów można rozwiązać, stosując się do kilku prostych wskazówek diagnostycznych.

Włącznik nie reaguje po montażu – gdzie szukać przyczyny

• Brak zasilania: To najczęstsza przyczyna. Sprawdź, czy bezpiecznik w rozdzielni jest włączony i czy nie ma przerwy w obwodzie.
• Luźne połączenie: Upewnij się, że wszystkie przewody są solidnie wpięte w zaciski włącznika oraz w złączki w puszce.
• Błędne podłączenie: Sprawdź, czy przypadkiem nie pomylono przewodów, np. fazowego z neutralnym.
• Uszkodzony włącznik: Choć rzadko, zdarza się, że nowy włącznik jest wadliwy fabrycznie.

Dlaczego po włączeniu światła "wybija" bezpiecznik? Diagnostyka zwarcia

Jeśli po próbie włączenia światła bezpiecznik natychmiast się wyłącza, jest to najczęściej sygnał zwarcia w obwodzie. Aby zdiagnozować problem, należy dokładnie sprawdzić, czy żaden z przewodów nie jest uszkodzony lub nie dotyka metalowej obudowy lampy, włącznika, czy innych elementów instalacji. Upewnij się, że izolacja wszystkich przewodów jest nienaruszona. Warto również sprawdzić samą oprawę żarówki czasem zwarcie może tkwić właśnie tam.
