Ten artykuł dostarczy Ci niezbędnych, praktycznych informacji dotyczących lokalizacji przewodu fazowego w standardowym polskim gniazdku elektrycznym. Zrozumienie, gdzie znajduje się "faza", jest kluczowe dla Twojego bezpieczeństwa i prawidłowego funkcjonowania urządzeń, a ten przewodnik pomoże Ci bezpiecznie zweryfikować stan instalacji.
W standardowym polskim gniazdku faza zazwyczaj znajduje się po lewej stronie, ale zawsze należy to zweryfikować
- W Polsce przyjęło się, że przewód fazowy (L) jest po lewej, neutralny (N) po prawej, a ochronny (PE) na bolcu.
- To niepisany standard, a nie wymóg prawny, dlatego w starszych lub niestarannych instalacjach faza może być w innym miejscu.
- Zawsze przed pracami elektrycznymi należy zweryfikować obecność fazy za pomocą próbnika napięcia.
- Potoczne określenia "plus" i "minus" są błędne dla prądu przemiennego (AC) występującego w gniazdkach.
- Standardowe kolory przewodów to: fazowy (L) brązowy/czarny/szary, neutralny (N) niebieski, ochronny (PE) żółto-zielony.
Dlaczego pytanie "gdzie jest plus w gniazdku" jest kluczowe dla Twojego bezpieczeństwa?
Pytanie o lokalizację "plusa" w gniazdku, choć technicznie nieprecyzyjne (o czym szerzej w dalszej części artykułu), jest wyrazem fundamentalnej troski o bezpieczeństwo. W rzeczywistości chodzi o zlokalizowanie przewodu fazowego (L), czyli tego, w którym płynie prąd pod napięciem. Niewiedza lub błędne założenie dotyczące jego położenia może mieć tragiczne konsekwencje.
Błędne podłączenie: Czym ryzykujesz, działając "na ślepo"?
Działanie "na ślepo" w instalacji elektrycznej bez wcześniejszej weryfikacji obecności fazy to proszenie się o kłopoty. Ryzykujesz porażeniem prądem, które może prowadzić do poważnych obrażeń, a nawet śmierci. Ponadto, nieprawidłowe podłączenie urządzenia może skutkować jego uszkodzeniem, a w skrajnych przypadkach doprowadzić do zwarcia, pożaru lub awarii całej instalacji elektrycznej w domu. Bezpieczeństwo jest absolutnym priorytetem.
Faza, neutralny, uziemienie: Szybkie wyjaśnienie pojęć, które musisz znać
Aby bezpiecznie poruszać się w świecie elektryki, musisz zrozumieć podstawowe pojęcia:
- Przewód fazowy (L): To przewód, w którym płynie prąd pod napięciem (230V w przypadku polskich gniazdek jednofazowych). Kontakt z nim jest niebezpieczny.
- Przewód neutralny (N): To przewód powrotny, który zamyka obwód elektryczny. W normalnych warunkach nie ma w nim napięcia względem ziemi, ale zawsze należy traktować go z ostrożnością.
- Przewód ochronny (PE) uziemienie: Jest to przewód bezpieczeństwa, który ma za zadanie odprowadzić prąd do ziemi w przypadku awarii urządzenia lub instalacji (np. przebicia izolacji). Chroni przed porażeniem i jest absolutnie kluczowy dla bezpieczeństwa.

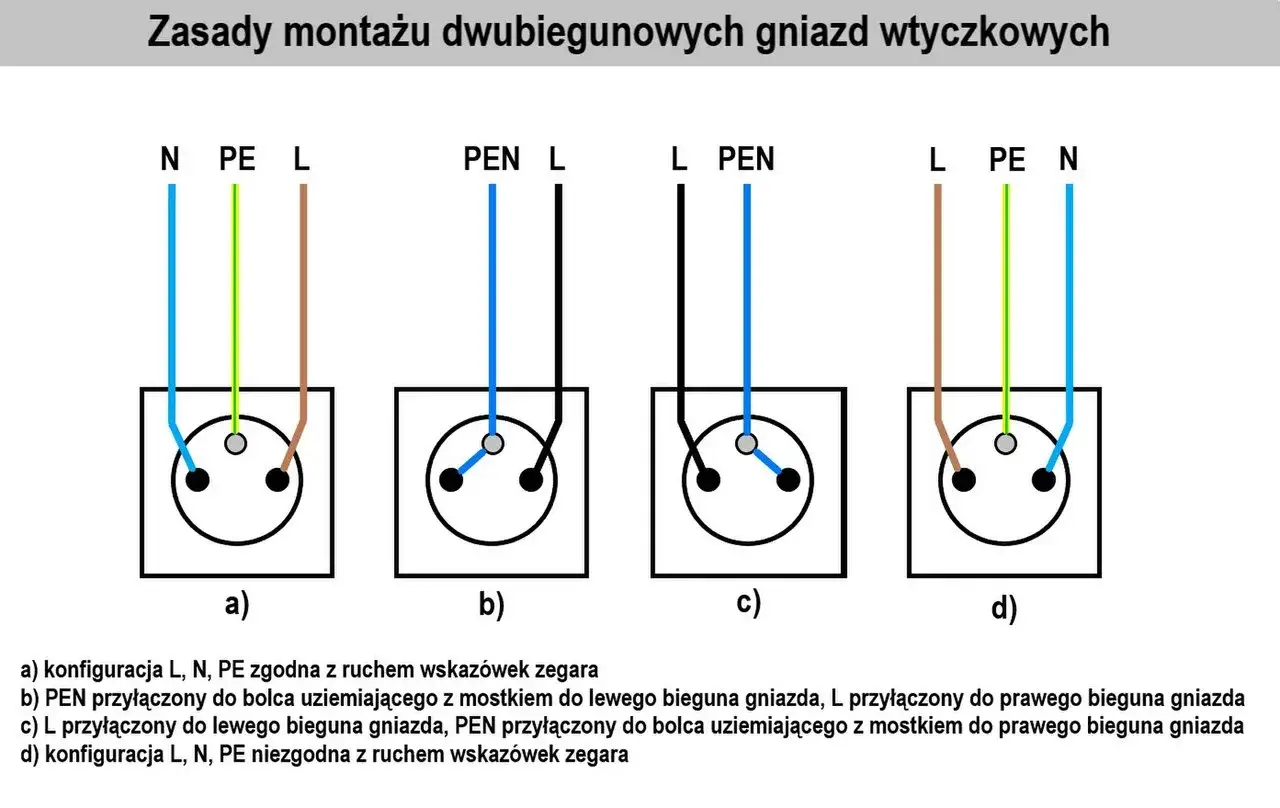

Zasada numer jeden: Gdzie teoretycznie powinna znajdować się faza w polskim gniazdku?
W polskich instalacjach elektrycznych, zwłaszcza tych nowszych i wykonanych zgodnie z dobrymi praktykami, istnieje pewien niepisany standard dotyczący rozmieszczenia przewodów w gniazdku. Jest to zasada, która ma na celu ujednolicenie instalacji i ułatwienie bezpiecznej pracy.
Lewa strona dla fazy (L): Niepisany standard w polskich instalacjach
Patrząc na gniazdko od frontu, z bolcem uziemiającym u góry, przyjęło się, że przewód fazowy (L) powinien być podłączony do lewego styku. Jest to powszechnie stosowana praktyka, choć, jak podkreśla Wiedza EBMiA.pl, nie jest to wymóg narzucony przez obowiązujące normy prawne.
Prawa strona dla przewodu neutralnego (N)
Analogicznie, do prawego styku gniazdka, patrząc od frontu, powinien być podłączony przewód neutralny (N). Razem z przewodem fazowym tworzą one obwód, przez który płynie prąd zasilający urządzenia.
Bolec u góry: Rola przewodu ochronnego (PE)
Najważniejszym elementem bezpieczeństwa w gniazdku jest bolec uziemiający, znajdujący się zazwyczaj u góry. Do niego podłączony jest przewód ochronny (PE), który ma za zadanie chronić użytkownika przed porażeniem prądem w przypadku awarii urządzenia. Jego prawidłowe podłączenie i działanie są absolutnie krytyczne.
Uwaga! Dlaczego nigdy nie możesz ufać tej zasadzie w 100%?
Mimo istnienia niepisanego standardu, absolutnie kluczowe jest zrozumienie, że nie można mu ufać w 100%. Poleganie wyłącznie na tej zasadzie bez weryfikacji to poważny błąd, który może mieć katastrofalne skutki.
Standard a rzeczywistość: Powszechne błędy w instalacjach elektrycznych
Fakt, że umiejscowienie fazy po lewej stronie jest jedynie "dobrą praktyką", a nie wymogiem prawnym, oznacza, że instalatorzy mieli i nadal mają swobodę w podłączaniu przewodów. W rezultacie, w wielu instalacjach, zwłaszcza tych starszych, faza może znajdować się po prawej stronie. Taka sytuacja nie jest rzadkością i stanowi realne zagrożenie dla osób, które zakładają, że standard zawsze jest przestrzegany.
Stare budownictwo i "kreatywność" instalatorów – realne zagrożenia
Szczególnie w starym budownictwie, gdzie instalacje były wykonywane wiele lat temu, często przez osoby o różnym poziomie kwalifikacji, ryzyko napotkania niestandardowych podłączeń jest bardzo wysokie. "Kreatywność" instalatorów, brak odpowiednich narzędzi czy po prostu niedbalstwo mogły doprowadzić do sytuacji, w której faza znajduje się w miejscu, gdzie teoretycznie powinien być neutralny, a nawet co jest skrajnie niebezpieczne na bolcu uziemiającym. Taka awaria może spowodować, że metalowa obudowa urządzenia, które powinno być bezpieczne, znajdzie się pod napięciem.
Jak samodzielnie i bezpiecznie sprawdzić, gdzie naprawdę jest faza?
Jedynym bezpiecznym i odpowiedzialnym sposobem na sprawdzenie, gdzie faktycznie znajduje się przewód fazowy w gniazdku, jest użycie odpowiedniego narzędzia. Nigdy nie polegaj na intuicji czy niepisanych zasadach.
Niezbędne narzędzie za kilka złotych: Próbnik napięcia (neonówka)
Najprostszym i najtańszym narzędziem do weryfikacji obecności fazy jest próbnik napięcia, potocznie nazywany "neonówką" lub "śrubokrętem z neonówką". To niewielkie urządzenie, które po włożeniu do otworu gniazdka i dotknięciu palcem metalowej końcówki na jego obudowie, zaświeci się, jeśli w danym otworze jest faza. Jest to narzędzie, które każdy powinien mieć w domu. Bardziej zaawansowanym, ale również bezpiecznym rozwiązaniem jest multimetr.
Instrukcja krok po kroku: Bezpieczne testowanie gniazdka
- Przygotuj próbnik: Upewnij się, że próbnik jest sprawny. Możesz to zrobić, testując go w gniazdku, o którym wiesz, że jest sprawne (np. w innym pomieszczeniu, które było niedawno sprawdzane).
- Włóż próbnik do lewego otworu: Delikatnie włóż metalową końcówkę próbnika do lewego otworu gniazdka.
- Dotknij palcem metalowej końcówki: Drugą ręką (lub palcem tej samej ręki, jeśli próbnik jest odpowiednio krótki i bezpieczny) dotknij metalowej końcówki na górze lub z tyłu obudowy próbnika.
- Obserwuj neonówkę: Jeśli neonówka w próbniku zaświeci się, oznacza to, że w lewym otworze znajduje się faza.
- Sprawdź prawy otwór: Wyjmij próbnik i powtórz procedurę dla prawego otworu gniazdka.
- Sprawdź bolec uziemiający: Ostrożnie dotknij próbnikiem bolca uziemiającego. Neonówka absolutnie nie powinna się zaświecić.
Co oznacza, gdy próbnik świeci w obu otworach lub nie świeci wcale?
- Świeci w obu otworach: To bardzo niebezpieczna sytuacja, wskazująca na poważną awarię instalacji (np. brak przewodu neutralnego lub jego przerwanie). W takim przypadku natychmiast odłącz zasilanie i wezwij elektryka.
- Nie świeci wcale w żadnym otworze: Może to oznaczać brak napięcia w gniazdku (np. wyłączony bezpiecznik, awaria obwodu) lub uszkodzony próbnik. Sprawdź bezpieczniki i ewentualnie inny próbnik. Jeśli problem nadal występuje, skontaktuj się z elektrykiem.
- Świeci na bolcu uziemiającym: To również skrajnie niebezpieczna sytuacja, świadcząca o poważnej usterce, np. o tym, że przewód fazowy został omyłkowo podłączony do bolca ochronnego. Natychmiast odłącz zasilanie i wezwij wykwalifikowanego elektryka.
Rozprawiamy się z mitami: Dlaczego w gniazdku nie ma "plusa" i "minusa"?
Wiele osób, zwłaszcza niezwiązanych z elektryką, używa potocznych określeń "plus" i "minus" w odniesieniu do prądu w gniazdku. Jest to jednak błąd, który może wprowadzać w błąd i świadczy o niezrozumieniu podstawowych zasad działania instalacji elektrycznej.
Prąd przemienny (AC) vs. prąd stały (DC): Kluczowa różnica, którą warto zrozumieć
W domowych instalacjach elektrycznych w Polsce (i większości Europy) mamy do czynienia z prądem przemiennym (AC Alternating Current). Oznacza to, że kierunek przepływu prądu i polaryzacja (czyli to, co potocznie nazywamy "plusem" i "minusem") zmieniają się cyklicznie z częstotliwością 50 Hz (50 razy na sekundę). W związku z tym, w prądzie przemiennym nie ma stałego "plusa" i "minusa" w takim sensie, jak w przypadku prądu stałego (DC Direct Current), który występuje np. w bateriach, akumulatorach czy zasilaczach do laptopów. W prądzie stałym mamy stałą biegunowość: jeden biegun jest zawsze dodatni (+), a drugi zawsze ujemny (-).
Mów jak profesjonalista: Poprawne nazwy przewodów L, N, PE
Aby komunikować się precyzyjnie i bezpiecznie, należy używać prawidłowego nazewnictwa. Zamiast "plus" i "minus", w kontekście instalacji domowej mówimy o:
- Przewodzie fazowym (L Line): To ten przewód, który "niesie" napięcie.
- Przewodzie neutralnym (N Neutral): To przewód powrotny, który w normalnych warunkach ma potencjał bliski zeru względem ziemi.
- Przewodzie ochronnym (PE Protective Earth): To przewód uziemiający, zapewniający bezpieczeństwo.

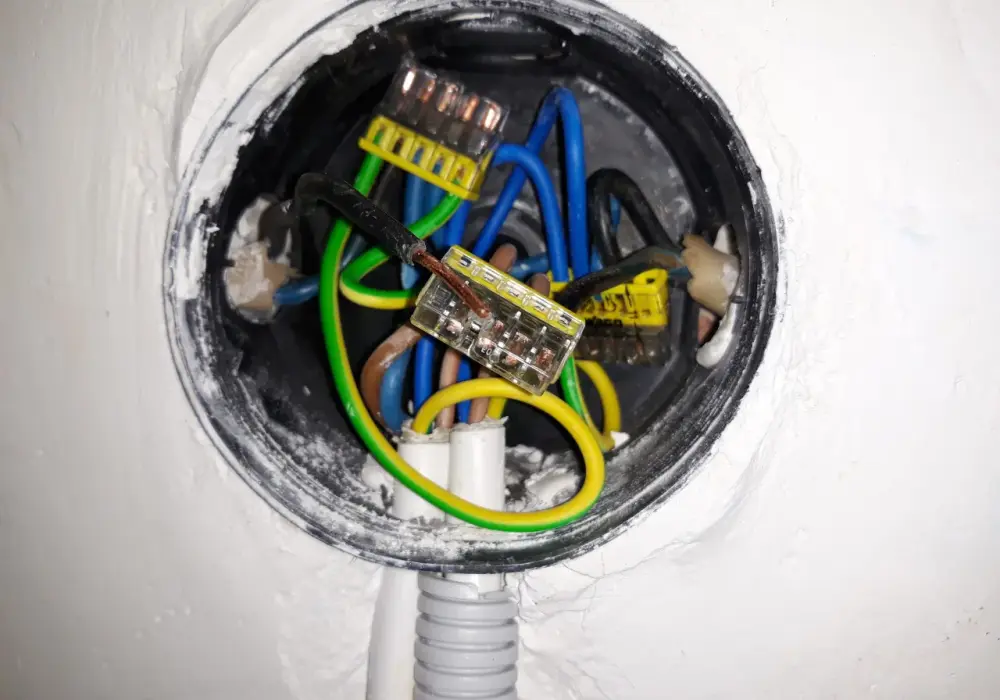

Kolory mają znaczenie: Jak rozpoznać przewody w puszce?
W nowoczesnych instalacjach elektrycznych, kolory przewodów nie są przypadkowe są ściśle określone normami i stanowią kluczową wskazówkę dla elektryków (i dla Ciebie, jeśli wiesz, co oznaczają). Znajomość kolorystyki przewodów jest niezbędna do bezpiecznej identyfikacji ich funkcji.
Brązowy lub czarny: Tak najczęściej wygląda przewód fazowy (L)
W nowych instalacjach przewód fazowy (L) najczęściej ma izolację w kolorze brązowym lub czarnym. Czasami można spotkać również kolor szary. Ważne jest, aby pamiętać, że każdy z tych kolorów oznacza przewód pod napięciem.
Niebieski: Zawsze zarezerwowany dla przewodu neutralnego (N)
Kolor niebieski jest uniwersalnie zarezerwowany dla przewodu neutralnego (N). Ta zasada jest bardzo konsekwentnie przestrzegana w nowych instalacjach i jest to jedna z najbardziej niezawodnych wskazówek.
Żółto-zielony: Nietykalny przewód ochronny (PE)
Przewód ochronny (PE) ma zawsze charakterystyczny, dwukolorowy wzór żółto-zielony. Jest to kolor absolutnie nietykalny i zarezerwowany wyłącznie dla uziemienia. Nigdy nie wolno go używać do innych celów ani podłączać do niego napięcia. Jego funkcja jest czysto bezpieczeństwa.
Kiedy bezwzględnie musisz wezwać elektryka?
Chociaż podstawowe sprawdzenie gniazdka próbnikiem jest w zasięgu każdego, istnieją sytuacje, w których samodzielne działanie jest zbyt ryzykowne i wymaga interwencji wykwalifikowanego elektryka.
Gdy nie masz pewności – nie ryzykuj zdrowia i życia
Jeśli masz jakiekolwiek wątpliwości co do stanu instalacji, sposobu podłączenia lub interpretacji wyników testu próbnikiem, natychmiast wezwij elektryka. Twoje zdrowie i życie są bezcenne, a prąd elektryczny nie wybacza błędów. Lepiej zapłacić za profesjonalną pomoc niż ryzykować poważne konsekwencje.
Nieprawidłowości wykryte próbnikiem: Faza na bolcu lub w obu otworach
Jak wspomniano wcześniej, jeśli próbnik zaświeci się na bolcu uziemiającym lub w obu otworach gniazdka, jest to sygnał alarmowy. Takie sytuacje wskazują na poważne usterki w instalacji, które mogą prowadzić do porażenia prądem lub pożaru. W takich przypadkach bezwzględnie odłącz zasilanie (wyłącz bezpiecznik) i wezwij elektryka.
Przeczytaj również: Ile kosztuje elewacja z klinkieru? Sprawdź, co wpływa na cenę
Prace wykraczające poza prostą wymianę gniazdka
Wszelkie prace, które wykraczają poza prostą wymianę uszkodzonego gniazdka na nowe (po wcześniejszym odłączeniu zasilania i weryfikacji fazy), takie jak modyfikacja instalacji, dodawanie nowych punktów, naprawa przewodów w ścianie czy podłączanie skomplikowanych urządzeń, powinny być wykonywane wyłącznie przez uprawnionego elektryka. Posiada on odpowiednie kwalifikacje, wiedzę i narzędzia, aby wykonać pracę bezpiecznie i zgodnie z obowiązującymi normami.
