Schematy oświetlenia: Jak czytać i tworzyć bezpieczne instalacje?

Schemat instalacji elektrycznej oświetlenia to graficzne przedstawienie połączeń między elementami takimi jak źródła światła, włączniki, puszki instalacyjne i źródło zasilania. Jego celem jest jednoznaczne i zrozumiałe ukazanie logiki działania obwodu. Podstawowe rodzaje schematów oświetleniowych, których poszukują użytkownicy, obejmują: Obwód z jednym włącznikiem i jednym punktem świetlnym: Najprostszy układ, gdzie jeden włącznik kontroluje jedną lampę. Obwód z włącznikiem podwójnym (świecznikowym): Umożliwia sterowanie dwoma oddzielnymi grupami świateł (np. w żyrandolu) lub dwiema różnymi lampami za pomocą jednego, podwójnego włącznika. Obwód z włącznikami schodowymi: Pozwala na włączanie i wyłączanie tego samego oświetlenia z dwóch różnych miejsc (np. na początku i na końcu schodów lub korytarza). Wymaga użycia dwóch łączników schodowych. Obwód z włącznikami schodowymi i krzyżowym: Jest rozszerzeniem układu schodowego, pozwalającym na sterowanie oświetleniem z trzech lub więcej miejsc. Pomiędzy dwoma włącznikami schodowymi instaluje się jeden lub więcej włączników krzyżowych. Kluczowe dla zrozumienia schematów są symbole graficzne (zgodne z normą PN-EN 60617) oraz oznaczenia przewodów stosowane w Polsce: Przewód fazowy (L): Kolor brązowy, czarny lub szary. Przewód neutralny (N): Kolor niebieski. Przewód ochronny (PE): Kolor żółto-zielony. Prace przy instalacji elektrycznej w Polsce mogą wykonywać wyłącznie osoby z odpowiednimi uprawnieniami (np. SEP). Wszelkie prace muszą być zgodne z obowiązującymi przepisami, w tym Prawem Budowlanym oraz normami technicznymi (m. in. z serii PN-HD 60364). Samodzielne modyfikacje przez osoby bez kwalifikacji są niebezpieczne i niezgodne z prawem.

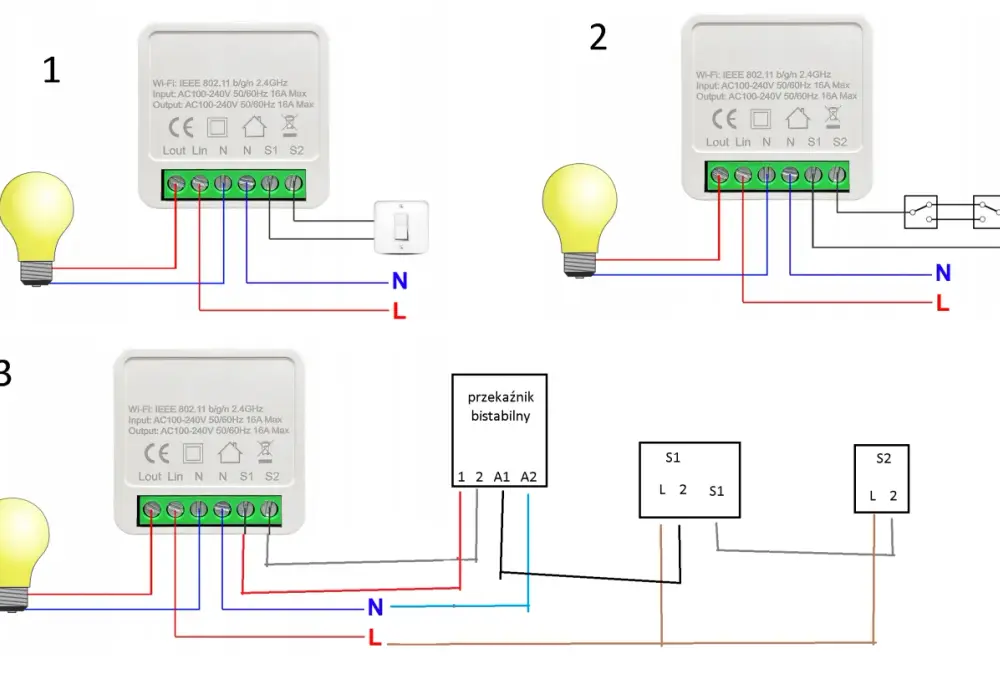

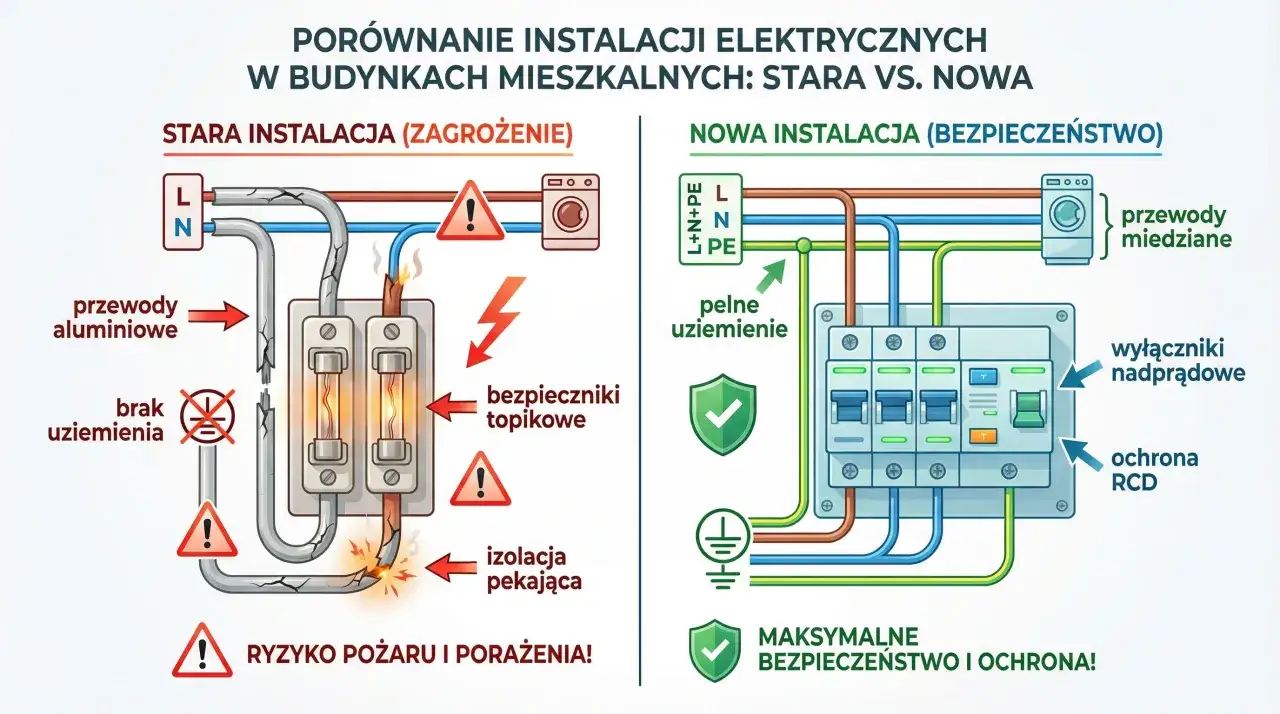

Dlaczego poprawny schemat instalacji oświetleniowej to fundament bezpieczeństwa i funkcjonalności

Schemat instalacji elektrycznej oświetlenia to absolutny fundament bezpieczeństwa i prawidłowego działania każdego systemu oświetleniowego. Bez niego, nawet najprostsze połączenie staje się potencjalnym zagrożeniem. Jest to swoisty "język" elektryków, który pozwala na precyzyjne zaplanowanie, wykonanie i późniejsze serwisowanie instalacji. Poprawnie wykonany schemat eliminuje ryzyko błędów podczas montażu, które mogłyby prowadzić do zwarcia, pożaru, a co najgorsze porażenia prądem. Ułatwia również diagnostykę i lokalizację ewentualnych usterek, co przekłada się na szybkie i skuteczne ich usuwanie. W dłuższej perspektywie, dobrze udokumentowana instalacja jest łatwiejsza w modernizacji i rozbudowie, co oszczędza czas i pieniądze.

Schemat jako mapa Twojej instalacji – co zyskujesz, planując połączenia?

Traktuj schemat jak mapę Twojej instalacji elektrycznej. Pozwala on na przejrzyste zaplanowanie wszystkich połączeń, zanim jeszcze sięgniesz po narzędzia. Dzięki temu zyskujesz pewność, że wszystkie elementy zostaną podłączone zgodnie z obowiązującymi normami i przepisami bezpieczeństwa. Mapa ta jest nieoceniona przy lokalizacji ewentualnych problemów zamiast błądzić po omacku, możesz precyzyjnie zidentyfikować miejsce awarii. Co więcej, dobrze zaplanowana instalacja, udokumentowana schematem, jest gotowa na przyszłe zmiany. Chcesz dołożyć kolejne punkty świetlne? Zmienić sposób sterowania oświetleniem? Ze schematem w ręku, jest to znacznie prostsze i bezpieczniejsze. W efekcie, inwestycja w staranne przygotowanie schematu to oszczędność czasu, nerwów i pieniędzy w przyszłości.

Kiedy gotowy schemat jest niezbędny, a kiedy wystarczy podstawowa wiedza?

Oczywiście, wymiana żarówki czy podłączenie lampy z gotową wtyczką do gniazdka nie wymaga tworzenia skomplikowanych schematów. Jednak każda praca wykraczająca poza te proste czynności, jak montaż nowej lampy na stałe, zmiana lokalizacji włącznika, czy planowanie nowego obwodu oświetleniowego, wymaga posiadania lub stworzenia odpowiedniego schematu. Jest on wręcz obligatoryjny dla każdej nowej instalacji lub znaczącej modyfikacji istniejącej. Nawet jeśli nie zamierzasz samodzielnie wykonywać prac, a jedynie chcesz zrozumieć, jak działa Twoja obecna instalacja, podstawowa wiedza o schematach i symbolach elektrycznych jest absolutnie niezbędna.

ABC elektryka-amatora: symbole i oznaczenia, bez których ani rusz

Aby móc swobodnie poruszać się w świecie schematów elektrycznych, musisz poznać jego podstawowy alfabet symbole graficzne i oznaczenia przewodów. Są one uniwersalne i stosowane na całym świecie, co sprawia, że schemat stworzony w jednym kraju jest zrozumiały dla elektryka w innym. Zrozumienie tych podstawowych elementów jest kluczem do prawidłowego odczytywania i tworzenia własnych projektów, a także do zapewnienia bezpieczeństwa podczas prac instalacyjnych.

Jak czytać kolory? Obowiązkowa legenda przewodów (L, N, PE) w polskiej instalacji

W polskiej instalacji elektrycznej obowiązuje ściśle określona kolorystyka przewodów, która ma kluczowe znaczenie dla bezpieczeństwa. Prawidłowe rozróżnianie tych kolorów to absolutna podstawa:

• Przewód fazowy (L): Odpowiada za doprowadzenie napięcia z sieci do odbiornika. W instalacjach jednofazowych najczęściej spotkasz go w kolorze brązowym, ale dopuszczalne są również czarny lub szary.
• Przewód neutralny (N): Stanowi drogę powrotną dla prądu, zamykając obwód. Jego kolor jest zawsze niebieski.
• Przewód ochronny (PE): Jest to kluczowy element bezpieczeństwa, służący do ochrony przed porażeniem elektrycznym. Podłączony jest do uziemienia i w przypadku awarii odprowadza niebezpieczne napięcie do ziemi. Jego kolor to charakterystyczny żółto-zielony.

Pomylenie tych przewodów, zwłaszcza N z PE, może mieć katastrofalne skutki. Dlatego zawsze upewnij się, że wiesz, z którym przewodem masz do czynienia.

Od kółka z krzyżykiem do schodów – najważniejsze symbole graficzne na schematach oświetlenia

Każdy element instalacji elektrycznej na schemacie jest przedstawiany za pomocą ściśle określonego symbolu graficznego. Oto kilka najważniejszych, które na pewno spotkasz w kontekście oświetlenia:

• Punkt świetlny (lampa, żarówka): Najczęściej przedstawiany jako kółko, czasem z krzyżykiem w środku, lub jako stylizowany symbol żarówki.
• Włącznik pojedynczy: Symbolizuje go linia przerywająca obwód, z charakterystycznym "przełącznikiem" na środku.
• Włącznik podwójny (świecznikowy): Wygląda podobnie do pojedynczego, ale posiada dwa niezależne punkty przełączające, pozwalające na sterowanie dwoma obwodami.
• Włącznik schodowy: Ma specyficzny symbol, często przypominający literę "S" lub dwa połączone punkty przełączające, wskazujący na jego zdolność do pracy w układzie schodowym.
• Włącznik krzyżowy: Jego symbolika jest bardziej złożona, często przedstawiająca skrzyżowane linie lub strzałki, co odzwierciedla jego funkcję w rozszerzaniu układu schodowego.
• Puszka instalacyjna: Zazwyczaj oznaczana jako kwadrat lub prostokąt, jest miejscem, gdzie dokonuje się połączeń przewodów.
• Gniazdko elektryczne: Choć nie zawsze bezpośrednio związane z oświetleniem, często pojawia się na schematach. Symbolizuje je zazwyczaj kółko z trzema otworami.

Warto pamiętać, że te symbole są zgodne z międzynarodową normą PN-EN 60617, co zapewnia ich uniwersalność. Więcej informacji o symbolach można znaleźć na stronach takich jak zpe.gov.pl.

Puszka, łącznik, lampa – jak rozpoznać kluczowe elementy na rysunku technicznym?

Schemat elektryczny to nie realistyczny rysunek, lecz uproszczony zapis techniczny. Twoim zadaniem jest nauczyć się rozpoznawać symbole, które reprezentują rzeczywiste elementy. Puszka instalacyjna, zazwyczaj oznaczona jako prostokąt lub kwadrat, to miejsce, gdzie spotykają się różne przewody. Łącznik, symbolizowany przez charakterystyczne przerywane linie, to element sterujący przepływem prądu. Lampa, przedstawiana jako kółko lub żarówka, to punkt, do którego prąd ma dotrzeć. Kluczem do zrozumienia schematu jest śledzenie połączeń między tymi symbolami linie na schemacie oznaczają przewody, a sposób, w jaki są one połączone z symbolami, odzwierciedla fizyczne połączenia w instalacji. To właśnie ta logika przepływu prądu jest najważniejsza.

Najpopularniejsze schematy oświetlenia krok po kroku – od teorii do praktyki

Teraz, gdy już znasz podstawy, przejdźmy do praktyki. Omówimy najczęściej spotykane układy sterowania oświetleniem, krok po kroku wyjaśniając, jak poszczególne przewody fazowy (L), neutralny (N) i ochronny (PE) są ze sobą łączone. Pamiętaj, że precyzja i prawidłowe podłączenie każdego przewodu są kluczowe dla bezpieczeństwa i poprawnego działania instalacji.

Schemat 1: Podłączenie jednej lampy do pojedynczego włącznika – absolutna podstawa

To najbardziej podstawowy układ, który stanowi punkt wyjścia do zrozumienia bardziej złożonych konfiguracji. Oto jak to działa:

1. Zasilanie: Przewody fazowy (L), neutralny (N) i ochronny (PE) docierają do punktu montażowego lampy lub do puszki instalacyjnej.
2. Przewody N i PE: Przewód neutralny (niebieski) i ochronny (żółto-zielony) są podłączane bezpośrednio do odpowiednich zacisków w lampie.
3. Przewód fazowy (L): Przewód fazowy (brązowy, czarny lub szary) jest doprowadzany do jednego z zacisków włącznika pojedynczego.
4. Wyjście z włącznika: Z drugiego zacisku włącznika wychodzi przewód fazowy, który jest następnie podłączany do odpowiedniego zacisku w lampie.

Najważniejsza zasada: Włącznik zawsze przerywa tylko przewód fazowy (L). Nigdy nie powinien być podłączony do przewodu neutralnego (N) ani ochronnego (PE).

Schemat 2: Jak sterować żyrandolem? Niezawodny schemat z włącznikiem podwójnym (świecznikowym)

Włącznik podwójny, zwany też świecznikowym, pozwala na niezależne sterowanie dwoma grupami świateł. Jest to idealne rozwiązanie do żyrandoli z kilkoma żarówkami lub do sterowania dwoma osobnymi lampami z jednego miejsca. Schemat wygląda następująco:

1. Zasilanie: Przewody L, N i PE docierają do puszki instalacyjnej lub bezpośrednio do włącznika.
2. Przewód fazowy (L): Przewód fazowy jest doprowadzany do wspólnego zacisku wejściowego włącznika podwójnego.
3. Wyjścia z włącznika: Z dwóch niezależnych zacisków wyjściowych włącznika wychodzą dwa przewody fazowe, które sterują poszczególnymi grupami świateł.
4. Przewody N i PE: Przewody neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lampy lub do obu grup świateł, bez pośrednictwa włącznika.

Dzięki temu możesz włączać i wyłączać poszczególne "świece" żyrandola niezależnie.

Schemat 3: Światło na schodach i w korytarzu – jak poprawnie narysować i podłączyć układ schodowy?

Układ schodowy umożliwia komfortowe sterowanie oświetleniem z dwóch różnych miejsc. Jest to niezwykle praktyczne rozwiązanie na klatkach schodowych, w długich korytarzach czy przy wejściach do domu.

1. Zasilanie: Przewody L, N i PE docierają do pierwszej puszki instalacyjnej lub bezpośrednio do pierwszego łącznika schodowego.
2. Łączniki schodowe: W układzie tym stosuje się dwa łączniki schodowe (przełączniki, które mają trzy zaciski: jeden wejściowy i dwa wyjściowe).
3. Przewody korespondencyjne: Przewód fazowy (L) jest doprowadzany do zacisku wejściowego pierwszego łącznika schodowego. Z dwóch zacisków wyjściowych pierwszego łącznika wychodzą dwa przewody, zwane korespondencyjnymi, które biegną do zacisków wyjściowych drugiego łącznika schodowego.
4. Wyjście do lampy: Z zacisku wejściowego drugiego łącznika schodowego wychodzi przewód fazowy, który jest następnie podłączany do lampy.
5. Przewody N i PE: Przewody neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lampy.

Logika działania polega na tym, że każdy łącznik przełącza połączenie między przewodem fazowym a jednym z przewodów korespondencyjnych. Dzięki temu niezależnie od pozycji pierwszego łącznika, drugi zawsze może zamknąć obwód lub go przerwać.

Schemat 4 (dla ambitnych): Trzy włączniki, jedna lampa – logika działania układu z łącznikiem krzyżowym

Chcesz sterować światłem z trzech lub więcej miejsc? W tym celu wykorzystuje się łącznik krzyżowy, który jest instalowany pomiędzy dwoma łącznikami schodowymi. Oto jak to działa:

1. Podstawa schodowa: Pierwszy łącznik schodowy jest podłączony do zasilania (L), a z jego zacisków wyjściowych wychodzą dwa przewody korespondencyjne.
2. Łącznik krzyżowy: Te dwa przewody korespondencyjne są doprowadzane do wejść łącznika krzyżowego. Łącznik krzyżowy posiada dwa punkty przełączające, które zamieniają miejscami te przewody korespondencyjne.
3. Kolejne przewody korespondencyjne: Z wyjść łącznika krzyżowego wychodzą kolejne dwa przewody korespondencyjne, które są doprowadzane do zacisków wyjściowych drugiego łącznika schodowego.
4. Wyjście do lampy: Z zacisku wejściowego drugiego łącznika schodowego wychodzi przewód fazowy, który jest podłączany do lampy.
5. Przewody N i PE: Przewody neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lampy.

Dodając kolejne łączniki krzyżowe pomiędzy dwoma łącznikami schodowymi, można stworzyć system sterowania oświetleniem z dowolnej liczby miejsc.

Puszka instalacyjna – serce układu. Jak nie zgubić się w gąszczu przewodów?

Puszka instalacyjna to niepozorny element, który jednak pełni niezwykle ważną rolę w każdej instalacji elektrycznej. Jest to swoiste centrum dowodzenia, miejsce, gdzie spotyka się, łączy i rozgałęzia wiele przewodów. Prawidłowe okablowanie puszek jest absolutnie kluczowe dla funkcjonowania całego obwodu oświetleniowego. Zaniedbanie tego etapu może prowadzić do problemów z dostępem do połączeń, trudności w diagnozowaniu usterek, a nawet do niebezpiecznych zwarć.

Przykładowy schemat połączeń w puszce dla włącznika pojedynczego

Wyobraźmy sobie typową puszkę instalacyjną, w której podłączamy pojedynczy włącznik światła. Oto jak mogą wyglądać połączenia:

1. Wejście zasilania: Do puszki docierają przewody zasilające: fazowy (L), neutralny (N) i ochronny (PE).
2. Połączenie N i PE: Przewód neutralny (niebieski) jest łączony równolegle z przewodem neutralnym idącym do lampy. Podobnie, przewód ochronny (żółto-zielony) jest łączony z przewodem ochronnym do lampy. Używamy do tego złączek instalacyjnych.
3. Przewód do włącznika: Przewód fazowy (L) z zasilania jest podłączany do zacisku wejściowego włącznika.
4. Wyjście z włącznika: Z zacisku wyjściowego włącznika wychodzi nowy przewód fazowy, który jest doprowadzany do lampy.
5. Połączenie w lampie: W lampie podłączamy przewód fazowy wychodzący z włącznika oraz przewody N i PE z zasilania.

Kluczem jest tu zachowanie porządku i czytelności połączeń, aby w przyszłości łatwo można było zidentyfikować poszczególne przewody.

Logika połączeń w puszce przy układzie schodowym – gdzie czyhają pułapki?

Układ schodowy wprowadza nieco więcej złożoności, zwłaszcza jeśli chodzi o połączenia w puszkach. Typowe pułapki to:

• Pomylenie przewodów korespondencyjnych: Są to dwa przewody biegnące między łącznikami schodowymi. Ich prawidłowe podłączenie do odpowiednich zacisków jest kluczowe dla działania układu. Pomylenie ich może sprawić, że światło będzie działać nieprawidłowo lub wcale.
• Prawidłowe doprowadzenie zasilania: Przewód fazowy (L) musi być doprowadzony do zacisku wejściowego pierwszego łącznika, a z drugiego łącznika wychodzi przewód fazowy do lampy.
• Niezmienność N i PE: Przewody neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lampy, tak jak w najprostszym układzie. Nie mają one nic wspólnego z logiką działania łączników schodowych.

Ważne jest, aby w puszce instalacyjnej wyraźnie oznaczyć, które przewody są korespondencyjne, a które stanowią zasilanie, aby uniknąć błędów podczas przyszłych prac.

Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy czytaniu i tworzeniu schematów

Nawet z najlepszymi chęciami, początkujący mogą popełnić błędy, które mogą być nie tylko irytujące, ale i niebezpieczne. Oto najczęstsze pomyłki, których należy unikać jak ognia, zarówno podczas czytania schematów, jak i podczas prac instalacyjnych.

Pomylenie przewodu neutralnego (N) z ochronnym (PE) – czym to grozi?

Jest to jeden z najpoważniejszych błędów, jakie można popełnić. Przewód ochronny (PE) służy wyłącznie do celów bezpieczeństwa i jest połączony z uziemieniem. Przewód neutralny (N) jest częścią roboczą obwodu. Pomylenie ich grozi:

• Ryzykiem porażenia prądem: W przypadku awarii izolacji, obudowa urządzenia może znaleźć się pod napięciem, a brak prawidłowego połączenia PE uniemożliwi zadziałanie zabezpieczeń.
• Uszkodzeniem urządzeń: Niektóre urządzenia elektroniczne mogą nie działać poprawnie lub ulec uszkodzeniu przy nieprawidłowym połączeniu neutralnym.
• Brakiem działania zabezpieczeń: Wyłączniki różnicowoprądowe (RCD) mogą nie zadziałać prawidłowo, co zwiększa ryzyko porażenia.

Pamiętaj: Przewód PE nigdy nie może być używany jako przewód roboczy (zamiast N).

„Pętla” na włączniku – dlaczego przerywamy tylko przewód fazowy?

Zasada jest prosta i fundamentalna: włącznik światła zawsze powinien przerywać tylko przewód fazowy (L). Dlaczego? Jeśli włącznik przerwie przewód neutralny (N), lampa zgaśnie, ale jej wewnętrzna instalacja nadal będzie podłączona do napięcia fazowego. Oznacza to, że podczas wymiany żarówki lub próby naprawy, istnieje ryzyko porażenia prądem, nawet jeśli światło jest "wyłączone". Włącznik musi odcinać dopływ napięcia, a robi to tylko poprzez przerwanie przewodu fazowego.

Brak planu rozmieszczenia puszek – jak uniknąć późniejszych przeróbek?

Puszki instalacyjne to miejsca, gdzie dokonujemy połączeń. Ich rozmieszczenie powinno być przemyślane już na etapie projektowania instalacji. Brak takiego planu może skutkować:

• Nieestetycznym wyglądem: Puszki mogą znaleźć się w widocznych, niewygodnych miejscach, trudnych do zamaskowania.
• Problemami z dostępem: W przyszłości, podczas ewentualnych napraw czy modernizacji, dostęp do puszek może być utrudniony, co znacznie podniesie koszty i czas pracy.
• Koniecznością kosztownych przeróbek: Czasem jedynym rozwiązaniem okazuje się przebijanie ścian, aby przenieść puszkę w lepsze miejsce.

Zawsze planuj rozmieszczenie puszek tak, aby były łatwo dostępne i estetycznie wkomponowane w przestrzeń.

DIY z głową: kiedy schemat to za mało i musisz wezwać elektryka z uprawnieniami?

Chęć samodzielnego wykonania prac elektrycznych jest zrozumiała, jednak musimy pamiętać o pewnych granicach. Niektóre zadania są po prostu zbyt ryzykowne dla osób bez odpowiedniego przeszkolenia i uprawnień. Zrozumienie, kiedy schemat to za mało i kiedy niezbędna jest pomoc profesjonalisty, jest kluczowe dla Twojego bezpieczeństwa.

Jakie prace możesz wykonać samodzielnie, a co jest prawnie zabronione?

Istnieje szereg prostych czynności związanych z oświetleniem, które możesz wykonać samodzielnie, o ile zachowasz ostrożność:

• Wymiana żarówki: To czynność, którą wykonuje każdy. Pamiętaj tylko o wyłączeniu zasilania.
• Montaż lampy z wtyczką: Podłączenie lampy, która ma gotową wtyczkę do gniazdka, jest bezpieczne.
• Wymiana klosza lampy: Podobnie jak wymiana żarówki, wymaga jedynie odłączenia zasilania.

Jednakże, wszelkie prace związane z ingerencją w istniejącą instalację elektryczną są prawnie zabronione dla osób bez odpowiednich kwalifikacji. Obejmuje to między innymi:

• Modyfikacja istniejącej instalacji: Zmiana sposobu podłączenia, dodawanie nowych punktów świetlnych w istniejących obwodach.
• Prowadzenie nowych obwodów: Instalowanie nowych linii zasilających, np. do nowej lampy w innym pomieszczeniu.
• Montaż gniazdek elektrycznych: Podłączanie nowych gniazdek do instalacji.
• Prace przy rozdzielnicy: Podłączanie bezpieczników, przewodów w rozdzielnicy.

Niewłaściwe wykonanie tych prac może prowadzić do pożaru, porażenia prądem, a także do utraty gwarancji na sprzęt czy problemów z ubezpieczeniem.

Przeczytaj również: Skuteczne metody na to, jak usunąć farbę olejną z tynku w prosty sposób

Uprawnienia SEP i odbiór instalacji – dlaczego to nie jest tylko formalność?

Uprawnienia SEP (Stowarzyszenia Elektryków Polskich) to certyfikat potwierdzający kwalifikacje osoby do wykonywania prac przy instalacjach elektrycznych. Nie jest to jedynie formalność, a gwarancja, że dana osoba posiada niezbędną wiedzę i umiejętności do bezpiecznego wykonania powierzonych zadań. Odbiór instalacji przez uprawnionego elektryka jest równie ważny. To on weryfikuje, czy instalacja została wykonana zgodnie z obowiązującymi przepisami, w tym Prawem Budowlanym oraz normami technicznymi (np. z serii PN-HD 60364). Dokumentacja powykonawcza, sporządzona przez elektryka z uprawnieniami, jest kluczowa dla późniejszej eksploatacji i ewentualnych odbiorów technicznych. Jak podkreśla zpe.gov.pl, przestrzeganie norm jest absolutnie niezbędne dla bezpieczeństwa.

Pamiętaj: Bezpieczeństwo instalacji elektrycznej jest priorytetem. Samodzielne modyfikacje przez osoby bez kwalifikacji są niebezpieczne i niezgodne z prawem, a ich konsekwencje mogą być tragiczne.
