Jak podłączyć lampę do włącznika? Schematy i bezpieczeństwo

Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i prawidłowo podłączyć lampę do włącznika elektrycznego. Niezależnie od tego, czy planujesz instalację włącznika pojedynczego, podwójnego, czy bardziej złożonego układu schodowego, znajdziesz tu precyzyjne instrukcje, schematy oraz kluczowe zasady bezpieczeństwa, które pozwolą Ci wykonać to zadanie samodzielnie i bez ryzyka.

Zanim zaczniesz: Kluczowe zasady bezpieczeństwa przy pracy z prądem

Praca z prądem elektrycznym nigdy nie może być bagatelizowana. Bezpieczeństwo jest absolutnym priorytetem, a jego zaniedbanie może prowadzić do poważnych konsekwencji, od porażenia prądem po pożar. Dlatego każda czynność związana z instalacją elektryczną, nawet tak pozornie prosta jak podłączenie lampy, musi zaczynać się od bezwzględnego odłączenia zasilania. To podstawowa zasada, której nie wolno nigdy pomijać.

Krok 1: Jak prawidłowo odłączyć zasilanie i dlaczego to absolutna podstawa?

Pierwszym i najważniejszym krokiem jest odłączenie zasilania. Udaj się do swojej rozdzielnicy elektrycznej. Zlokalizuj główny wyłącznik prądu i go wyłącz. Następnie, aby upewnić się, że obwód, nad którym będziesz pracować, jest na pewno pozbawiony napięcia, znajdź odpowiedni bezpiecznik lub wyłącznik nadprądowy dla tego obwodu i również go wyłącz. Po wykonaniu tych czynności, kluczowe jest potwierdzenie braku napięcia. Użyj do tego próbnika napięcia dotknij nim przewodów, które będziesz rozłączać lub łączyć. Jeśli próbniki nie świecą, a w przypadku modeli z sygnalizacją dźwiękową nie ma żadnego sygnału, możesz być pewien, że prąd został odłączony. Pominięcie tego kroku i praca pod napięciem grozi śmiertelnym porażeniem prądem lub uszkodzeniem sprzętu.

Niezbędne narzędzia domowego elektryka: Co musisz mieć pod ręką?

• Próbnik napięcia (jedno- lub dwutorowy)
• Śrubokręty izolowane (płaski i krzyżakowy o odpowiednich rozmiarach)
• Ściągacz izolacji lub ostry nóż do zdejmowania izolacji z przewodów
• Kombinerki
• Taśma izolacyjna
• Ewentualnie: zaciskarka do końcówek kablowych

Uprawnienia SEP – kiedy podłączenie lampy wymaga wezwania fachowca?

Choć wiele prostych prac elektrycznych, takich jak wymiana żarówki czy podłączenie lampy do istniejącego okablowania, można wykonać samodzielnie, istnieją sytuacje, w których wymagane jest wezwanie wykwalifikowanego elektryka z uprawnieniami SEP G1. Dotyczy to przede wszystkim wszelkich modyfikacji stałej instalacji elektrycznej, takich jak wymiana przewodów, montaż nowych gniazdek czy włączników w miejscach, gdzie ich wcześniej nie było, a także praca przy rozdzielnicy. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności, nie jesteś pewien prawidłowego wykonania połączeń lub nie czujesz się komfortowo pracując z prądem, zawsze lepiej jest zlecić to zadanie specjaliście. Bezpieczeństwo jest najważniejsze, a koszt usługi fachowca jest nieporównywalnie niższy niż potencjalne szkody spowodowane błędami.

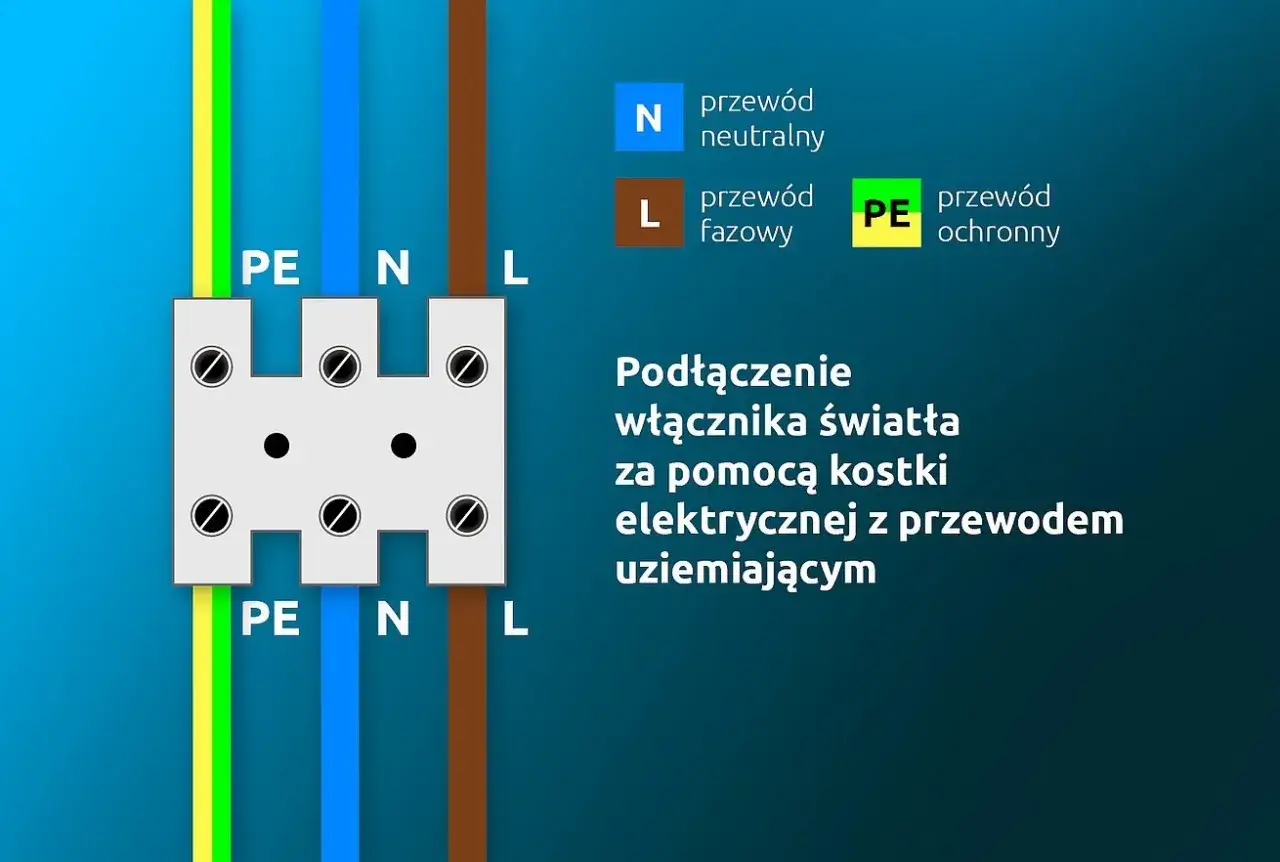

ABC instalacji elektrycznej: Rozszyfrowujemy kolory i symbole przewodów

Zrozumienie oznaczeń przewodów elektrycznych to klucz do bezpiecznej i poprawnej instalacji. W Polsce, zgodnie z obowiązującą normą PN-HD 308 S2: 2007, kolory kabli mają ścisłe znaczenie i określają ich funkcję w obwodzie. Poniżej znajdziesz wyjaśnienie podstawowych oznaczeń.

Przewód fazowy (L) – Brązowy lub czarny kabel, na którym zawsze musisz uważać

Przewód fazowy, oznaczany symbolem 'L', jest tym, który doprowadza napięcie z sieci do urządzenia. W Polsce najczęściej spotykane kolory tego przewodu to brązowy, ale może być również czarny lub szary. Jest to najbardziej niebezpieczny przewód, ponieważ zawsze znajduje się pod napięciem, gdy obwód jest włączony. Dlatego podczas prac instalacyjnych należy zachować szczególną ostrożność i zawsze upewnić się, że jest on pozbawiony napięcia.

Przewód neutralny (N) – Rola niebieskiego kabla w Twoim obwodzie

Przewód neutralny, oznaczany symbolem 'N', jest koloru niebieskiego. Jego główną rolą jest zamykanie obwodu elektrycznego, czyli umożliwienie przepływu prądu z powrotem do źródła. Choć zazwyczaj nie przewodzi prądu w normalnych warunkach pracy (chyba że obciążenie jest nierównomierne), zawsze należy traktować go z ostrożnością, ponieważ w pewnych sytuacjach może on również znaleźć się pod napięciem.

Przewód ochronny (PE) – Jak żółto-zielony kabel chroni Twoje życie?

Przewód ochronny, oznaczany symbolem 'PE', ma charakterystyczny, żółto-zielony kolor. Jest to kluczowy element zapewniający bezpieczeństwo użytkownika. Jego zadaniem jest odprowadzanie ewentualnych prądów upływowych do ziemi w przypadku awarii izolacji urządzenia lub instalacji. Dzięki niemu, w sytuacji wystąpienia zwarcia, prąd popłynie bezpiecznie do ziemi, a nie przez ciało człowieka, co może zapobiec porażeniu. Przewód PE nigdy nie powinien być przerywany przez żaden łącznik ani wyłącznik.

Schemat #1: Podłączenie lampy do włącznika pojedynczego (najprostszy przypadek)

Włącznik pojedynczy to najbardziej podstawowy element sterowania oświetleniem. Jego zadaniem jest przerwanie lub zamknięcie obwodu elektrycznego dla jednego źródła światła. Poprawne podłączenie jest kluczowe dla bezpieczeństwa i prawidłowego działania instalacji.

Instrukcja krok po kroku: Od puszki instalacyjnej do działającej lampy

1. Odłącz zasilanie: Upewnij się, że prąd w obwodzie jest wyłączony w rozdzielnicy i potwierdź brak napięcia próbnikiem.
2. Zlokalizuj przewody: W puszce instalacyjnej znajdź przewód fazowy (zazwyczaj brązowy, czarny lub szary), przewód neutralny (niebieski) oraz przewód ochronny (żółto-zielony).
3. Podłącz przewód neutralny (N): Przewód niebieski (N) z zasilania podłącz bezpośrednio do niebieskiego przewodu idącego do oprawy lampy. Użyj do tego złączki.
4. Podłącz przewód ochronny (PE): Przewód żółto-zielony (PE) z zasilania podłącz bezpośrednio do żółto-zielonego przewodu idącego do oprawy lampy. Również użyj złączki.
5. Podłącz przewód fazowy (L) do włącznika: Przewód brązowy (L) z zasilania podłącz do jednego z zacisków włącznika pojedynczego (zazwyczaj oznaczony jako 'L' lub strzałką wejściową).
6. Podłącz przewód fazowy (L) od włącznika do lampy: Z drugiego zacisku włącznika (zazwyczaj oznaczony jako 'L1' lub strzałką wyjściową) poprowadź przewód brązowy (lub inny kolor, ale konsekwentnie fazowy) do zacisku fazowego w oprawie lampy.
7. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.
8. Włącz zasilanie i przetestuj: Po upewnieniu się, że wszystko jest poprawnie podłączone, włącz zasilanie w rozdzielnicy i przetestuj działanie włącznika.

Czytelny schemat podłączenia dla jednego źródła światła

Podstawowy schemat podłączenia włącznika pojedynczego jest bardzo prosty. Przewód fazowy (L) zasilający jest przerywany przez włącznik. Oznacza to, że jeden przewód fazowy (zasilający) wchodzi do włącznika, a drugi (wychodzący) prowadzi do lampy. Przewody neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lampy, bez udziału włącznika. Włącznik działa więc jak zawór, który wpuszcza lub blokuje przepływ prądu fazowego do żarówki.

Najczęstsze błędy przy podłączaniu pojedynczego włącznika i jak ich uniknąć

• Podłączenie przewodu neutralnego lub ochronnego do włącznika: Włącznik powinien przerywać tylko obwód fazowy. Podłączenie N lub PE do włącznika jest nieprawidłowe i niebezpieczne.
• Słaba izolacja połączeń: Luźne lub niedostatecznie zaizolowane połączenia mogą prowadzić do zwarć, iskrzenia, a nawet pożaru. Zawsze używaj odpowiednich złączek i taśmy izolacyjnej.
• Brak podłączenia przewodu ochronnego (PE): W przypadku urządzeń wymagających uziemienia, brak podłączenia przewodu PE stanowi poważne zagrożenie.
• Pomylenie przewodów: Niewłaściwe przypisanie funkcji do kolorów przewodów może prowadzić do nieprawidłowego działania instalacji i zagrożenia. Zawsze sprawdzaj kolory i funkcje.
• Praca pod napięciem: Najpoważniejszy błąd, który może skończyć się tragicznie. Zawsze upewnij się, że zasilanie jest odłączone.

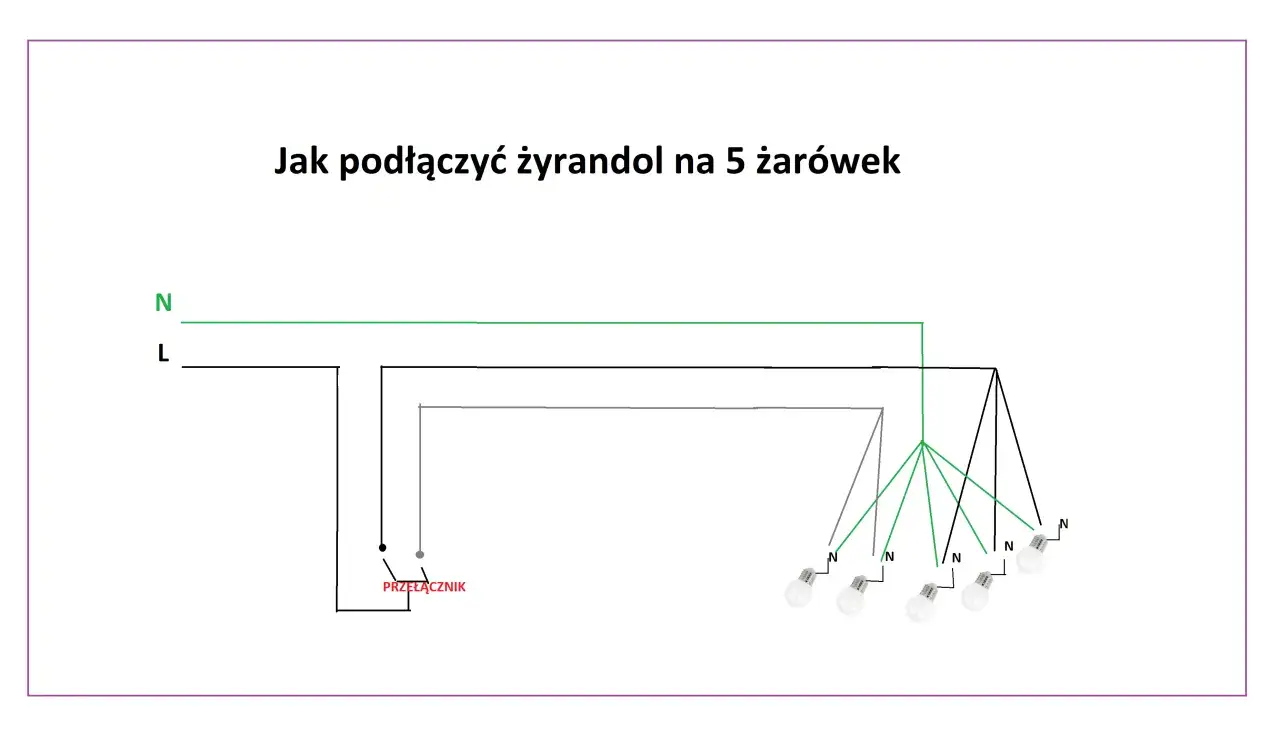

Schemat #2: Podłączenie żyrandola do włącznika podwójnego (świecznikowego)

Włącznik podwójny, często nazywany świecznikowym, pozwala na niezależne sterowanie dwoma obwodami oświetleniowymi. Jest to idealne rozwiązanie dla żyrandoli z kilkoma sekcjami światła lub do sterowania dwoma osobnymi punktami oświetleniowymi z jednego miejsca.

Do czego służy podwójny włącznik i jakiej instalacji wymaga?

Podwójny włącznik służy do sterowania dwoma niezależnymi obwodami. W przypadku żyrandola pozwala to na zapalanie np. tylko dolnych żarówek, tylko górnych, lub wszystkich jednocześnie. Aby poprawnie podłączyć taki włącznik, zazwyczaj potrzebny jest kabel o większej liczbie żył między puszką instalacyjną a oprawą lampy. Standardowo wymaga to kabla 4-żyłowego (L, L1, L2, N) lub 5-żyłowego (L, L1, L2, N, PE), w zależności od tego, czy lampa posiada uziemienie. Do włącznika podwójnego doprowadzany jest jeden przewód fazowy zasilający (L), a od włącznika wychodzą dwa przewody fazowe (L1 i L2), które sterują poszczególnymi sekcjami lampy. Przewód neutralny (N) i ochronny (PE) są podłączane bezpośrednio do lampy.

Schemat i instrukcja: Jak niezależnie sterować dwiema strefami oświetlenia?

1. Odłącz zasilanie: Upewnij się, że prąd w obwodzie jest wyłączony w rozdzielnicy i potwierdź brak napięcia próbnikiem.
2. Zidentyfikuj przewody: W puszce instalacyjnej zlokalizuj przewód fazowy zasilający (L), przewód neutralny (N) i przewód ochronny (PE). Zlokalizuj również przewody wychodzące do lampy (w przypadku instalacji 4- lub 5-żyłowej będą to dwa przewody fazowe, jeden neutralny i jeden ochronny).
3. Podłącz przewód neutralny (N) i ochronny (PE): Przewód niebieski (N) z zasilania podłącz bezpośrednio do niebieskiego przewodu idącego do lampy. Przewód żółto-zielony (PE) z zasilania podłącz do żółto-zielonego przewodu idącego do lampy. Użyj złączek.
4. Podłącz przewód fazowy zasilający (L) do włącznika: Przewód brązowy (L) z zasilania podłącz do zacisku oznaczonego jako 'L' lub 'IN' na włączniku podwójnym.
5. Podłącz przewody fazowe do lampy: Z dwóch pozostałych zacisków włącznika (zazwyczaj oznaczonych jako 'L1' i 'L2' lub 'OUT1' i 'OUT2') poprowadź dwa osobne przewody fazowe (np. czarny i szary) do odpowiednich zacisków fazowych w oprawie lampy.
6. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.
7. Włącz zasilanie i przetestuj: Po upewnieniu się, że wszystko jest poprawnie podłączone, włącz zasilanie w rozdzielnicy i przetestuj działanie obu sekcji oświetlenia za pomocą włącznika podwójnego.

Masz za mało żył w kablu? Sprawdź, co można zrobić

Jeśli w Twojej instalacji brakuje odpowiedniej liczby żył (np. masz tylko kabel 3-żyłowy, a potrzebujesz 4- lub 5-żyłowego do włącznika podwójnego), sytuacja wymaga rozważenia kilku opcji. Najprostszym rozwiązaniem jest rezygnacja z niezależnego sterowania dwiema sekcjami i podłączenie obu sekcji żyrandola do jednego obwodu, co sprowadza się do instalacji jak dla włącznika pojedynczego. Inną możliwością, choć bardziej zaawansowaną i kosztowną, jest zastosowanie inteligentnych systemów sterowania oświetleniem, które mogą działać bezprzewodowo lub wykorzystywać istniejące przewody w inny sposób. W skrajnych przypadkach, gdy niezależne sterowanie jest priorytetem, jedynym rozwiązaniem może być wymiana okablowania, co jednak jest zadaniem wymagającym interwencji wykwalifikowanego elektryka i wiąże się z pracami remontowymi.

Schemat #3 (dla zaawansowanych): Podłączenie oświetlenia schodowego

Instalacja schodowa pozwala na sterowanie jednym punktem świetlnym z dwóch lub więcej miejsc. Jest to niezwykle praktyczne rozwiązanie, stosowane najczęściej na klatkach schodowych, w długich korytarzach czy w pokojach dwupoziomowych.

Włącznik schodowy i krzyżowy – czym się różnią i kiedy ich używać?

Podstawą układu schodowego są włączniki schodowe. Pozwalają one na włączenie światła z jednego miejsca i wyłączenie go z drugiego (np. na dole schodów włączasz światło, a na górze je wyłączasz). Schemat podstawowy wykorzystuje dwa takie włączniki. Jeśli potrzebujesz sterować oświetleniem z więcej niż dwóch miejsc (np. na dole, na górze i na półpiętrze), pomiędzy dwoma włącznikami schodowymi musisz zastosować włączniki krzyżowe. Włącznik krzyżowy działa na zasadzie zamiany torów sygnałowych, co pozwala na rozbudowę układu o kolejne punkty sterowania.

Precyzyjny schemat połączeń dla jednego światła i dwóch włączników

1. Odłącz zasilanie: Upewnij się, że prąd w obwodzie jest wyłączony w rozdzielnicy i potwierdź brak napięcia próbnikiem.
2. Zidentyfikuj przewody: W puszce instalacyjnej zlokalizuj przewód fazowy zasilający (L), przewód neutralny (N) i przewód ochronny (PE).
3. Podłącz przewód neutralny (N) i ochronny (PE) do lampy: Przewód niebieski (N) z zasilania podłącz bezpośrednio do niebieskiego przewodu idącego do oprawy lampy. Przewód żółto-zielony (PE) z zasilania podłącz do żółto-zielonego przewodu idącego do lampy. Użyj złączek.
4. Podłącz przewód fazowy (L) do pierwszego włącznika schodowego: Przewód brązowy (L) z zasilania podłącz do zacisku oznaczonego jako 'L' lub 'IN' na pierwszym włączniku schodowym.
5. Połącz włączniki schodowe przewodami korespondencyjnymi: Z dwóch pozostałych zacisków pierwszego włącznika schodowego (zazwyczaj oznaczonych strzałkami lub cyframi '1' i '2') poprowadź dwa przewody (tzw. korespondencyjne) do odpowiednich zacisków drugiego włącznika schodowego (również oznaczonych '1' i '2').
6. Podłącz wyjście z drugiego włącznika do lampy: Z ostatniego zacisku drugiego włącznika schodowego (oznaczonego jako 'L1' lub 'OUT') poprowadź przewód fazowy do zacisku fazowego w oprawie lampy.
7. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.
8. Włącz zasilanie i przetestuj: Po upewnieniu się, że wszystko jest poprawnie podłączone, włącz zasilanie w rozdzielnicy i przetestuj działanie oświetlenia z obu włączników.

Jak rozbudować układ o trzeci włącznik za pomocą łącznika krzyżowego?

1. Odłącz zasilanie: Upewnij się, że prąd w obwodzie jest wyłączony w rozdzielnicy i potwierdź brak napięcia próbnikiem.
2. Przygotuj połączenia: Zachowaj dotychczasowe podłączenie przewodów neutralnego (N) i ochronnego (PE) bezpośrednio do lampy. Przewód fazowy zasilający (L) nadal podłącz do pierwszego włącznika schodowego.
3. Podłącz pierwszy włącznik schodowy: Podobnie jak w poprzednim schemacie, przewód fazowy zasilający (L) podłącz do zacisku 'L' pierwszego włącznika schodowego. Dwa przewody korespondencyjne poprowadź z zacisków '1' i '2' pierwszego włącznika schodowego do zacisków wejściowych (oznaczonych jako '1' i '2') łącznika krzyżowego.
4. Podłącz łącznik krzyżowy: Łącznik krzyżowy posiada cztery zaciski. Dwa z nich (oznaczone jako '1' i '2') służą do przyjęcia przewodów z pierwszego włącznika schodowego. Z dwóch pozostałych zacisków łącznika krzyżowego (również oznaczonych jako '1' i '2') poprowadź dwa nowe przewody korespondencyjne do drugiego włącznika schodowego.
5. Podłącz drugi włącznik schodowy: Przewody korespondencyjne z łącznika krzyżowego podłącz do zacisków '1' i '2' drugiego włącznika schodowego.
6. Podłącz wyjście z drugiego włącznika do lampy: Z ostatniego zacisku drugiego włącznika schodowego (oznaczonego jako 'L1' lub 'OUT') poprowadź przewód fazowy do zacisku fazowego w oprawie lampy.
7. Sprawdź połączenia: Upewnij się, że wszystkie połączenia są pewne i dobrze zaizolowane.
8. Włącz zasilanie i przetestuj: Po upewnieniu się, że wszystko jest poprawnie podłączone, włącz zasilanie w rozdzielnicy i przetestuj działanie oświetlenia ze wszystkich trzech punktów sterowania.

Finalizacja i kontrola: Jak sprawdzić, czy wszystko działa poprawnie i bezpiecznie?

Po zakończeniu podłączania lampy i włącznika, kluczowe jest przeprowadzenie dokładnej kontroli, zanim przywrócisz pełne zasilanie. Ten etap pozwala na wykrycie ewentualnych błędów i zapewnienie bezpieczeństwa.

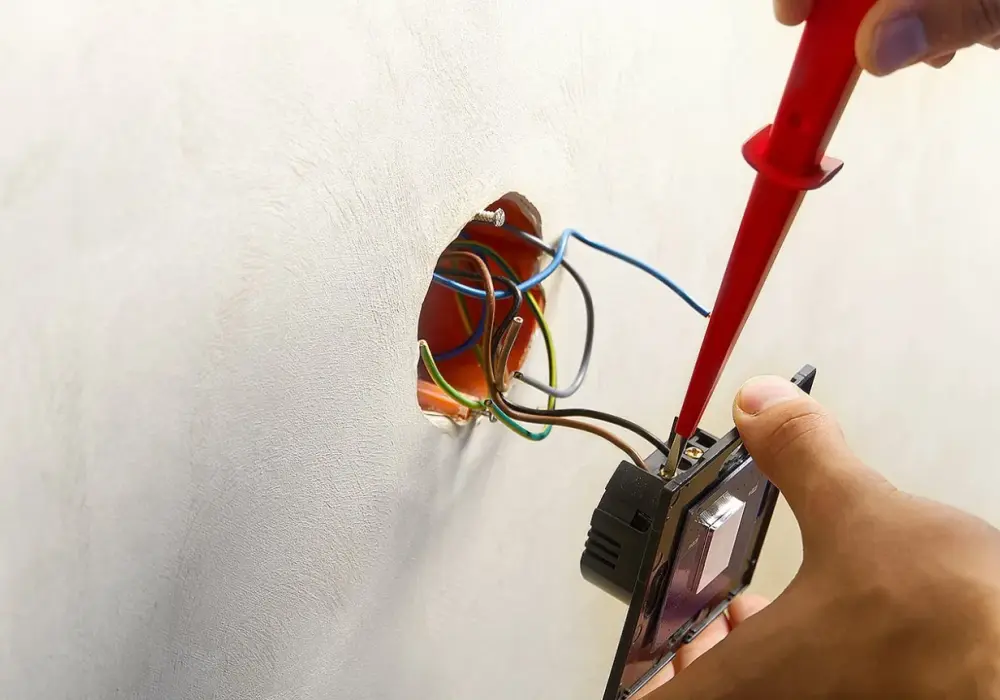

Testowanie obwodu próbnikiem – ostatni krok przed włączeniem zasilania

Zanim włączysz zasilanie w rozdzielnicy, jeszcze raz sprawdź wszystkie połączenia. Upewnij się, że żadne odsłonięte przewody nie stykają się ze sobą ani z metalowymi elementami obudowy. Następnie, używając próbnika napięcia, sprawdź, czy nie ma zwarcia między fazą a przewodem neutralnym lub ochronnym. Dotknij jednym biegunem próbnika przewodu fazowego, a drugim przewodu neutralnego lub ochronnego. Jeśli próba wykaże brak napięcia (próbnik nie świeci), oznacza to brak zwarcia. Jest to bardzo ważny krok, który może zapobiec uszkodzeniu sprzętu lub przepaleniu bezpiecznika po włączeniu zasilania.

Przeczytaj również: Tynki silikonowe: 6 marek, które musisz znać przed zakupem wymarzonej elewacji

Co zrobić, gdy lampa nie świeci lub wyłącznik nie działa? Prosta diagnostyka

• Sprawdź żarówkę: Najprostsza przyczyna przepalona żarówka. Wymień ją na nową, upewniając się, że ma odpowiednią moc i typ.
• Luźne połączenie: Sprawdź wszystkie połączenia przewodów w puszkach, przy włączniku i w oprawie lampy. Czasem wystarczy dokręcić śrubkę lub docisnąć złączkę.
• Błędne podłączenie przewodów: Zweryfikuj, czy przewody fazowe, neutralne i ochronne są podłączone zgodnie ze schematem. Upewnij się, że włącznik jest podłączony do przewodu fazowego.
• Przepalony bezpiecznik lub zadziałanie wyłącznika nadprądowego: Jeśli po włączeniu zasilania bezpiecznik natychmiast się przepali lub wyłącznik nadprądowy zadziała, oznacza to zwarcie lub przeciążenie. Konieczne jest ponowne sprawdzenie wszystkich połączeń.
• Uszkodzony włącznik lub oprawa: W rzadkich przypadkach włącznik lub sama oprawa lampy mogą być wadliwe fabrycznie.
