Gniazdko elektryczne pozornie prosty element, który w każdym domu jest na wyciągnięcie ręki. Ale czy zastanawialiście się kiedyś, co tak naprawdę kryje się w jego wnętrzu i jak to wszystko działa, by bezpiecznie zasilić nasze urządzenia? Zrozumienie wewnętrznej budowy i zasady działania gniazdka elektrycznego to nie tylko kwestia ciekawości, ale przede wszystkim fundament domowego bezpieczeństwa. W tym artykule rozłożymy gniazdko na czynniki pierwsze, wyjaśniając rolę każdego komponentu i pokazując, jak te elementy współpracują, by chronić nas przed niebezpieczeństwem.
Zrozumienie budowy gniazdka elektrycznego dla bezpieczeństwa domowego
- Gniazdko elektryczne typu E składa się z korpusu, styków prądowych (L, N), bolca uziemiającego (PE), zacisków, ramki montażowej oraz obudowy.
- Styki prądowe dostarczają prąd, a bolec uziemiający chroni przed porażeniem w przypadku awarii.
- Zaciski służą do mocowania przewodów, a ramka montażowa stabilizuje gniazdko w ścianie.
- Obudowa pełni funkcje estetyczne i izolacyjne, chroniąc użytkownika przed kontaktem z elementami pod napięciem.
- Różne typy gniazdek, takie jak bryzgoszczelne (IP44) czy siłowe (400V), posiadają specyficzne konstrukcje dostosowane do ich przeznaczenia.
Dlaczego znajomość budowy gniazdka to fundament bezpieczeństwa w Twoim domu?
Po co zaglądać do "wnętrza" kontaktu? Krótkie wprowadzenie
W codziennym życiu korzystamy z gniazdek elektrycznych bez zastanowienia. Wkładamy wtyczkę i oczekujemy, że wszystko zadziała. Jednak za tą prostotą kryje się złożony mechanizm, którego zrozumienie jest kluczowe dla naszego bezpieczeństwa. Wiedza o tym, jak zbudowane jest gniazdko i jak działa, pozwala nam świadomie korzystać z elektryczności, unikać potencjalnych zagrożeń i lepiej rozumieć działanie domowych zabezpieczeń. To podstawowa wiedza, która może uchronić nas przed niebezpiecznymi sytuacjami.
Jaką rolę odgrywa gniazdko w domowej instalacji elektrycznej?
Gniazdko elektryczne to coś więcej niż tylko otwory w ścianie. Jest to kluczowy interfejs, który stanowi most między naszą domową siecią elektryczną a wszelkimi urządzeniami, które chcemy zasilić. Jego głównym zadaniem jest bezpieczne i stabilne dostarczanie energii elektrycznej. Ale to nie wszystko gniazdko jest również punktem, w którym realizowane są podstawowe zasady ochrony przed porażeniem, zwłaszcza dzięki obecności styku uziemiającego. Bez niego podłączenie większości urządzeń byłoby nie tylko niemożliwe, ale przede wszystkim skrajnie niebezpieczne.
Anatomia gniazdka elektrycznego: Co kryje się za plastikową osłoną?
Korpus i mechanizm: Szkielet całego urządzenia
Gdy spojrzymy na gniazdko bez jego zewnętrznej ramki, zobaczymy korpus, czyli wewnętrzną strukturę, która stanowi swoisty szkielet całego urządzenia. Najczęściej wykonany jest z wytrzymałego tworzywa sztucznego, które musi spełniać rygorystyczne normy izolacyjności i odporności na temperaturę. To właśnie w tym korpusie osadzone są wszystkie pozostałe elementy: styki, zaciski, a także mechanizm montażowy. Jest to fundament, na którym opiera się cała funkcjonalność gniazdka.
Styki prądowe (L i N): Gdzie płynie prąd?
Styki prądowe, oznaczone symbolami L (faza) i N (neutralny), to te dwa otwory, do których wkładamy bolce wtyczki naszego urządzenia. Ich zadaniem jest bezpośrednie połączenie z przewodami instalacji elektrycznej fazowym i neutralnym. Wykonane są zazwyczaj z materiałów o wysokiej przewodności, takich jak mosiądz lub jego stopy, co zapewnia minimalne straty energii i skuteczne przewodzenie prądu. To właśnie przez te styki energia elektryczna trafia do podłączonego sprzętu.
Bolec uziemiający (PE): Twój cichy anioł stróż
Bolec uziemiający, często nazywany stykiem ochronnym (PE), to ten charakterystyczny, wystający element, który widzimy w większości polskich gniazdek. Jego obecność jest kluczowa dla bezpieczeństwa. Bolec ten jest połączony z przewodem ochronnym instalacji elektrycznej, zazwyczaj w kolorze żółto-zielonym. W normalnych warunkach nie przewodzi prądu. Jego rola ujawnia się w sytuacji awaryjnej gdy dojdzie do uszkodzenia izolacji w urządzeniu i obudowa znajdzie się pod niebezpiecznym napięciem, bolec uziemiający zapewnia bezpieczną ścieżkę dla prądu, odprowadzając go do ziemi. To swoisty "anioł stróż", który chroni nas przed porażeniem.

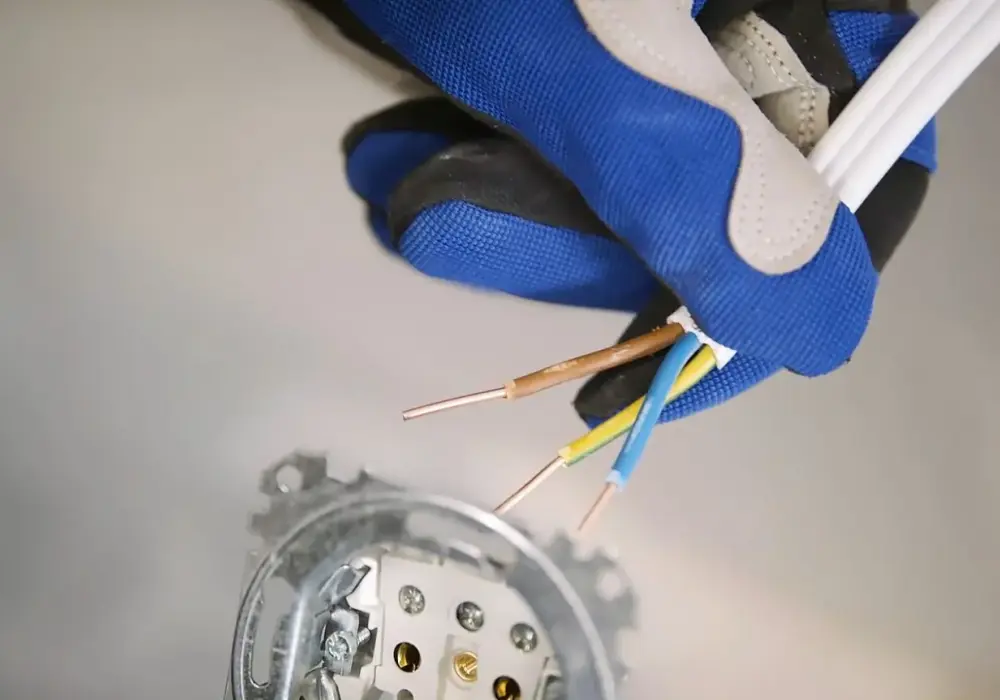

Zaciski śrubowe kontra sprężynowe: Jak mocuje się przewody?
Aby przewody instalacji elektrycznej mogły prawidłowo współpracować ze stykami, muszą być solidnie zamocowane. Służą do tego zaciski. Wyróżniamy dwa główne typy: zaciski śrubowe, które wymagają tradycyjnego dokręcenia śruby, zapewniając bardzo pewne połączenie, oraz zaciski sprężynowe, zwane też szybkozłączkami. Te drugie znacznie przyspieszają i ułatwiają montaż, wymagając jedynie wsunięcia odpowiednio przygotowanego przewodu, który jest następnie trzymany przez specjalny mechanizm sprężynowy. Oba rozwiązania mają na celu zapewnienie trwałego i bezpiecznego kontaktu elektrycznego.
Ramka montażowa i "pazurki": Sekret stabilnego osadzenia w ścianie
Mechanizm gniazdka, wraz ze wszystkimi jego wewnętrznymi elementami, musi być stabilnie zamocowany w ścianie. Służy do tego ramka montażowa, która jest integralną częścią korpusu. Często wyposażona jest ona w tzw. "pazurki", czyli rozporowe łapki. Po wkręceniu śrub mocujących mechanizm do puszki instalacyjnej, te łapki rozchylają się i dociskają do ścianek puszki, zapewniając bardzo solidne i pewne osadzenie całego gniazdka. To właśnie dzięki nim gniazdko nie poluzuje się podczas użytkowania.
Obudowa i ramka maskująca: Estetyka i ochrona w jednym
Po zamontowaniu mechanizmu w ścianie, przychodzi czas na jego zewnętrzną oprawę. Jest to obudowa wraz z ramką maskującą, którą widzimy na co dzień. Wykonana z tworzywa sztucznego, pełni podwójną rolę. Po pierwsze, estetyczną dopasowuje się do wystroju wnętrza. Po drugie, i co ważniejsze, ochronną. Izoluje użytkownika od wszelkich elementów pod napięciem znajdujących się wewnątrz mechanizmu, zapobiegając przypadkowemu dotknięciu i ryzyku porażenia. To ona stanowi ostatnią barierę ochronną.
Gniazdko gniazdku nierówne: Jak różnice w budowie wpływają na ich przeznaczenie?
Konstrukcja standardowego gniazdka z uziemieniem (Typ E)
Typowe gniazdko elektryczne, z którym spotykamy się na co dzień w polskich domach, to model typu E. Jego konstrukcja, którą właśnie omówiliśmy, obejmuje korpus, styki fazowy i neutralny, bolec uziemiający, zaciski do podłączenia przewodów, ramkę montażową oraz obudowę z ramką maskującą. Jest to standard, który zapewnia bezpieczne zasilanie dla większości urządzeń domowych, od lamp po lodówki i telewizory.
Budowa gniazdka podwójnego: Jak z jednego punktu zasilić dwa urządzenia?
Gniazdko podwójne to w zasadzie dwa standardowe gniazdka umieszczone w jednej obudowie. Pozwala to na podłączenie dwóch urządzeń do jednego punktu instalacyjnego. Konstrukcyjnie oznacza to zazwyczaj obecność dwóch niezależnych zestawów styków prądowych (L i N) oraz dwóch bolców uziemiających, które są połączone z tymi samymi przewodami instalacji. Wszystkie te elementy są zintegrowane w jednej ramce montażowej i obudowie, co ułatwia instalację i estetykę.
Gniazdka bryzgoszczelne (IP44): Co daje im odporność na wilgoć?
Gniazdka bryzgoszczelne, często oznaczane stopniem ochrony IP44, są specjalnie zaprojektowane do użytku w miejscach, gdzie istnieje ryzyko kontaktu z wodą lub wilgocią, na przykład w łazienkach czy na zewnątrz budynków. Ich konstrukcja różni się od standardowych gniazdek obecnością dodatkowych elementów ochronnych. Najczęściej są to samoczynnie zamykane klapki chroniące otwory gniazdka oraz specjalne uszczelki wokół ramki maskującej i w miejscu wejścia przewodów. Te elementy skutecznie zapobiegają przedostawaniu się wody i pyłu do wnętrza mechanizmu, zwiększając bezpieczeństwo użytkowania.
Gniazdo siłowe (400V): Dlaczego jego budowa jest zupełnie inna?
Gniazda siłowe, pracujące pod napięciem 400V i zasilane z trzech faz, mają zupełnie inną konstrukcję niż standardowe gniazdka jednofazowe. Wynika to z konieczności obsługi większej mocy i bardziej złożonego systemu zasilania. Charakterystyczne dla nich jest pięć złączy: trzy dla poszczególnych faz (L1, L2, L3), jedno dla przewodu neutralnego (N) i jedno dla przewodu ochronnego (PE). Złącza te są zazwyczaj większe, solidniejsze i inaczej rozmieszczone, aby uniemożliwić przypadkowe podłączenie wtyczki od urządzenia jednofazowego. Gniazda siłowe są niezbędne do zasilania urządzeń o dużym poborze mocy, takich jak kuchenki elektryczne, piece czy maszyny warsztatowe.
Zasada działania w praktyce: Jak gniazdko ożywia Twoje urządzenia?
- Po włożeniu wtyczki do gniazdka, metalowe bolce wtyczki wchodzą w kontakt ze stykami prądowymi (L i N) wewnątrz gniazdka.
- Jeśli wtyczka jest prawidłowo podłączona, bolce te tworzą zamknięty obwód elektryczny z przewodami instalacji domowej.
- Prąd elektryczny zaczyna płynąć z sieci, przez przewód fazowy (L), styki gniazdka, bolce wtyczki, przewody urządzenia, aż do przewodu neutralnego (N) i z powrotem do sieci.
- W tym samym czasie, jeśli wtyczka posiada odpowiedni bolec, następuje połączenie z bolcem uziemiającym (PE) w gniazdku, który jest połączony z przewodem ochronnym instalacji.
- Urządzenie jest teraz zasilane i może rozpocząć swoją pracę.
Rola bolca uziemiającego w przypadku awarii jest nieoceniona. Wyobraźmy sobie sytuację, w której doszło do uszkodzenia izolacji wewnątrz czajnika elektrycznego i przewód fazowy dotyka metalowej obudowy. Bez uziemienia, dotknięcie takiej obudowy przez człowieka spowodowałoby przepływ niebezpiecznego prądu przez jego ciało do ziemi, co mogłoby skończyć się tragicznie. Jednak w gniazdku z bolcem uziemiającym, ten sam prąd, zamiast szukać drogi przez człowieka, zostanie natychmiast odprowadzony przez bolec PE do ziemi. Ten nagły przepływ prądu zazwyczaj powoduje zadziałanie zabezpieczeń, takich jak bezpiecznik czy wyłącznik różnicowoprądowy, odcinając zasilanie i chroniąc użytkownika przed porażeniem. To właśnie dlatego gniazdka z uziemieniem są tak ważne.
Materiały mają znaczenie: Z czego wykonane są kluczowe elementy gniazdka?
Jakość i rodzaj materiałów użytych do produkcji gniazdka mają bezpośredni wpływ na jego bezpieczeństwo, trwałość i niezawodność. Producenci muszą stosować się do ścisłych norm, aby zapewnić, że gniazdko będzie służyło nam przez lata, nie stwarzając ryzyka.
Tworzywa sztuczne w obudowie: Izolacja i odporność na temperaturę
Obudowy gniazdek, zarówno te wewnętrzne (korpus), jak i zewnętrzne (ramka maskująca), są zazwyczaj wykonane z wysokiej jakości tworzyw sztucznych. Kluczowe są tu ich właściwości izolacyjne muszą one skutecznie zapobiegać przepływowi prądu. Ponadto, tworzywa te muszą być odporne na wysokie temperatury, które mogą pojawić się w wyniku przepływu prądu lub w przypadku krótkotrwałych zwarć. Ważna jest również ich wytrzymałość mechaniczna, aby gniazdko było odporne na uszkodzenia podczas codziennego użytkowania.
Przeczytaj również: Funkcjonalne wykończenia pokoju multimedialnego dla kinomaniaków
Mosiądz i miedź w stykach: Dlaczego przewodność jest tak ważna?
Styki prądowe, przez które przepływa energia elektryczna, muszą być wykonane z materiałów o jak najlepszej przewodności. Z tego powodu najczęściej stosuje się mosiądz lub stopy miedzi. Te metale zapewniają minimalne straty energii podczas przepływu prądu. Dodatkowo, są one odporne na korozję, co zapobiega powstawaniu oporu elektrycznego na styku wtyczki i gniazdka. Odpowiednia twardość i sprężystość tych materiałów gwarantuje, że styki będą pewnie trzymać bolce wtyczki, zapewniając stabilne i bezpieczne połączenie przez długi czas.
