Jak zamontować gniazdko? Bezpieczny poradnik krok po kroku

Montaż gniazdka elektrycznego może wydawać się prostym zadaniem, zwłaszcza gdy wymieniamy stary element na nowy. Jednak praca z prądem wymaga szczególnej ostrożności, wiedzy i przestrzegania obowiązujących przepisów. W tym artykule przeprowadzimy Cię przez cały proces, od podstawowych zasad bezpieczeństwa, przez wybór odpowiedniego gniazdka, aż po jego prawidłowy montaż. Dowiesz się również, kiedy samodzielne działania są dopuszczalne, a kiedy absolutnie konieczne jest wezwanie specjalisty z uprawnieniami.

Zanim zaczniesz: Czy na pewno możesz samodzielnie zamontować gniazdko?

Zanim sięgniesz po narzędzia, musisz wiedzieć, kiedy możesz podjąć się tego zadania samodzielnie. Prosta wymiana gniazdka na takie samo, czyli "jeden do jednego", w istniejącej instalacji, jest zazwyczaj dopuszczalna dla osoby nieposiadającej uprawnień. Jednak sytuacja diametralnie się zmienia, gdy chcemy stworzyć nowy punkt elektryczny, przenieść istniejące gniazdko lub dokonać jakichkolwiek modyfikacji w istniejącej instalacji. W takich przypadkach konieczne jest posiadanie uprawnień SEP G1, a prace powinny być wykonane przez wykwalifikowanego elektryka. Samodzielne ingerowanie w instalację bez odpowiednich kwalifikacji może prowadzić do poważnych konsekwencji. Mowa tu nie tylko o utracie gwarancji na sprzęt czy uszkodzeniu podłączonych urządzeń, ale przede wszystkim o realnym ryzyku porażenia prądem, a nawet wywołania pożaru. Bezpieczeństwo musi być zawsze priorytetem.

Bezpieczeństwo to absolutna podstawa! Jak przygotować się do pracy z prądem?

Praca z instalacją elektryczną wymaga żelaznej dyscypliny i bezwzględnego przestrzegania zasad bezpieczeństwa. To Twoja "polisa na życie", dlatego nie wolno jej lekceważyć.

1. Wyłączenie zasilania i podwójne sprawdzenie: To najważniejszy krok. Zanim cokolwiek zrobisz, musisz całkowicie odciąć zasilanie w obwodzie, w którym będziesz pracować. Znajdź odpowiedni bezpiecznik w skrzynce rozdzielczej i go wyłącz. Ale to nie wszystko! Po wyłączeniu bezpiecznika, koniecznie zweryfikuj brak napięcia w miejscu pracy za pomocą próbnika napięcia lub miernika. Upewnij się dwukrotnie, że prąd jest odłączony. Dopiero wtedy możesz przystąpić do pracy.
2. Niezbędnik majsterkowicza: Aby sprawnie i bezpiecznie przeprowadzić montaż, potrzebujesz kilku podstawowych narzędzi i materiałów. Oto lista tego, co powinno znaleźć się w Twoim warsztacie:
   • Wkrętaki: Niezbędne są co najmniej dwa jeden płaski i jeden krzyżakowy, dopasowane rozmiarem do śrub w gniazdku i puszce.
   • Ściągacz do izolacji: Pozwala na precyzyjne ściągnięcie izolacji z końcówek przewodów bez ich uszkadzania.
   • Kombinerki: Przydatne do przytrzymywania przewodów i ewentualnego formowania ich końcówek.
   • Próbnik napięcia: Kluczowe narzędzie do sprawdzenia, czy w przewodach nie ma napięcia.

Pamiętaj, że używanie uszkodzonych narzędzi lub brak odpowiedniego sprzętu może stanowić dodatkowe zagrożenie.

Montaż gniazdka krok po kroku – prosta instrukcja dla każdego

Gdy już upewnisz się, że zasilanie jest wyłączone i masz wszystkie niezbędne narzędzia, możesz przystąpić do montażu. Oto szczegółowa instrukcja:

1. Demontaż starego gniazdka: Ostrożnie odkręć śrubki mocujące ramkę i mechanizm starego gniazdka. Zdejmij ramkę, a następnie wyjmij mechanizm z puszki. Zwróć uwagę, jak podłączone były przewody to może być pomocne przy podłączaniu nowego gniazdka. Odkręć przewody od zacisków.
2. Przygotowanie puszki i przewodów: Upewnij się, że puszka instalacyjna jest czysta i nieuszkodzona. Jeśli przewody są zbyt krótkie lub ich końcówki są zaśniedziałe, należy je odpowiednio przygotować. Używając ściągacza do izolacji, usuń około 1-1,5 cm izolacji z końcówek przewodów, odsłaniając miedziane żyły. Upewnij się, że żyły nie są uszkodzone.
3. Magia trzech kolorów: Jak poprawnie podłączyć kable (L, N, PE)?: To kluczowy moment, w którym musisz wykazać się największą precyzją. W Polsce obowiązuje ściśle określona kolorystyka przewodów, której należy przestrzegać:
   • Przewód fazowy (L): Zazwyczaj ma kolor brązowy, ale może być też czarny lub szary. To on przewodzi prąd zmienny z sieci.
   • Przewód neutralny (N): Ma kolor niebieski.
   • Przewód ochronny (PE): Ma charakterystyczny kolor żółto-zielony. Jego podłączenie jest absolutnie kluczowe dla bezpieczeństwa, ponieważ odpowiada za uziemienie i odprowadzanie ewentualnych prądów upływu.
   W gniazdach typu E, które są standardem w Polsce, znajduje się bolec uziemiający. Przewód żółto-zielony (PE) należy podłączyć do zacisku oznaczonego symbolem uziemienia (często jest to symbol uziemienia lub litera PE). Przewód niebieski (N) podłączamy do zacisku oznaczonego literą N, a przewód brązowy (L) do zacisku oznaczonego literą L. Bezwzględnie upewnij się, że każdy przewód jest podłączony do właściwego zacisku.

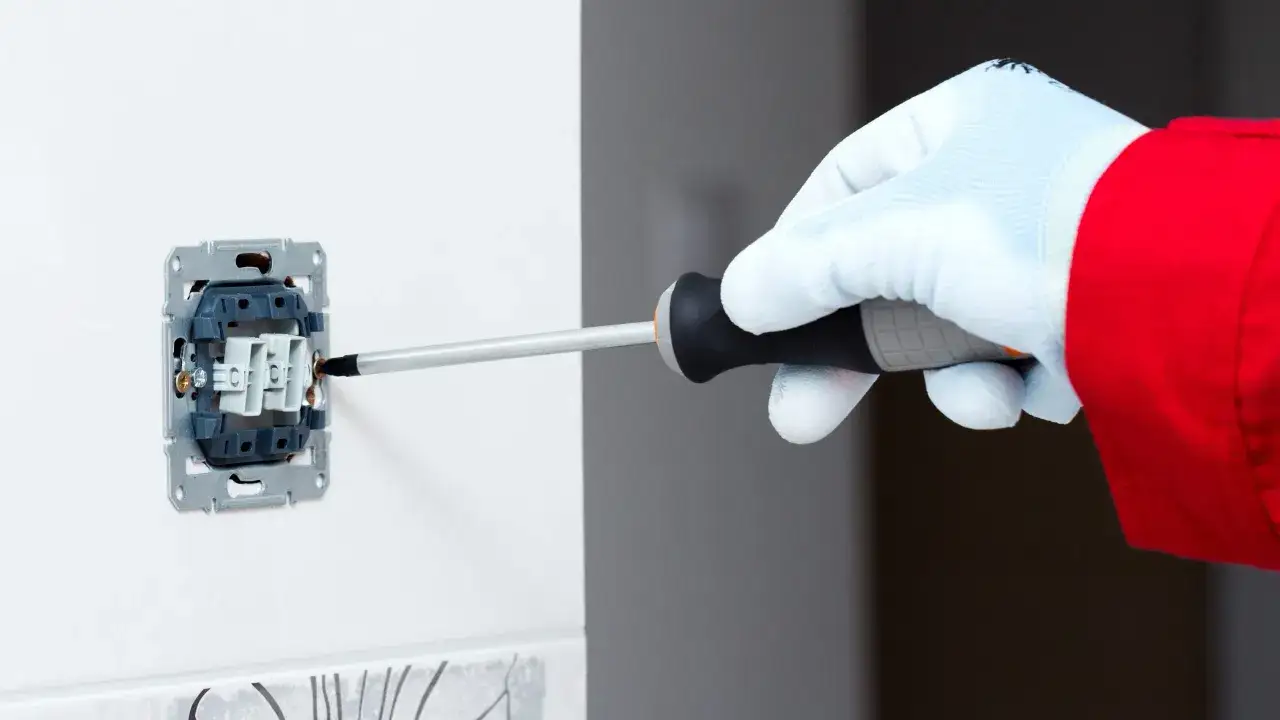

4. Mocowanie mechanizmu i ramki: Po poprawnym podłączeniu przewodów, ostrożnie schowaj je do puszki. Następnie umieść mechanizm gniazdka w puszce i przykręć go śrubkami. Na koniec nałóż ramkę ozdobną i pokrywę gniazdka, przykręcając je do mechanizmu.
5. Test końcowy: Po zakończeniu montażu, włącz zasilanie w skrzynce rozdzielczej. Użyj próbnika napięcia, aby sprawdzić, czy gniazdko jest pod napięciem i czy wszystkie styki działają poprawnie. Możesz również podłączyć do gniazdka niewielkie urządzenie, np. lampkę, aby upewnić się, że działa ono prawidłowo. Jeśli wszystko jest w porządku, gratulacje właśnie samodzielnie zamontowałeś nowe gniazdko!

Tego błędu nie popełniaj! Najczęstsze pomyłki przy montażu i jak ich unikać

Nawet podczas pozornie prostych czynności można popełnić błędy, które mogą mieć poważne konsekwencje. Oto najczęstsze pomyłki przy montażu gniazdka i jak ich unikać:

• "Za mocno, za słabo" problem z siłą dokręcania śrubek: Zarówno zbyt luźne, jak i zbyt mocne dokręcenie śrubek mocujących przewody jest niebezpieczne. Luźny styk może prowadzić do iskrzenia, przegrzewania się połączenia, a w skrajnych przypadkach nawet do zapalenia izolacji. Z kolei zbyt mocne dokręcenie może uszkodzić miedziany przewód, zmniejszając jego przekrój i zwiększając rezystancję, co również prowadzi do przegrzewania. Należy dokręcać śruby z wyczuciem, aż poczujemy lekki opór, a przewód będzie stabilnie osadzony.
• Pomylone przewody: Co grozi za błędne podłączenie fazy i uziemienia?: To jeden z najgroźniejszych błędów. Pomylenie przewodu fazowego (L) z przewodem neutralnym (N) może spowodować, że urządzenie będzie działać, ale jego obudowa pozostanie pod napięciem, stwarzając śmiertelne ryzyko porażenia. Pomylenie przewodu fazowego z ochronnym (PE) lub odwrotnie jest równie niebezpieczne może prowadzić do uszkodzenia urządzeń, przepięć, a także uniemożliwić działanie zabezpieczeń przeciwporażeniowych. Zawsze dokładnie sprawdzaj kolorystykę przewodów i ich podłączenie do odpowiednich zacisków.
• Uszkodzona izolacja i zbyt krótkie kable ukryte niebezpieczeństwa w puszce: Upewnij się, że izolacja przewodów nie jest uszkodzona na całej ich długości. Wszelkie uszkodzenia mogą prowadzić do zwarć. Ponadto, przewody w puszce powinny mieć odpowiednią długość zbyt krótkie utrudniają montaż i mogą być narażone na naciągnięcie, a zbyt długie mogą plątać się i utrudniać prawidłowe umieszczenie mechanizmu gniazdka.

Jakie gniazdko wybrać do swojego domu? Krótki przegląd

Wybór odpowiedniego gniazdka jest ważny nie tylko ze względów estetycznych, ale przede wszystkim funkcjonalnych i bezpieczeństwa.

• Gniazdko z uziemieniem czy bez? W Polsce wybór jest tylko jeden: W Polsce, zgodnie z obowiązującymi normami bezpieczeństwa, standardem są gniazda typu E, które posiadają bolec uziemiający. Jest to kluczowy element chroniący przed porażeniem prądem, szczególnie w przypadku urządzeń o metalowej obudowie. Gniazdka bez uziemienia są obecnie rzadko stosowane i generalnie niezalecane, a w niektórych instalacjach mogą być nawet zabronione. Zawsze wybieraj gniazdka z uziemieniem.
• Gniazdka podwójne, hermetyczne, z USB kiedy warto w nie zainwestować?: Oprócz standardowych gniazdek pojedynczych, rynek oferuje wiele rozwiązań dostosowanych do specyficznych potrzeb:
  • Gniazdka podwójne: Idealne tam, gdzie potrzebujemy podłączyć dwa urządzenia jednocześnie, np. przy łóżku czy biurku.
  • Gniazdka hermetyczne (bryzgoszczelne): Wyposażone w specjalne uszczelki i klapki, chroniące przed wilgocią. Doskonale sprawdzą się w łazienkach, kuchniach, garażach czy na zewnątrz budynków.
  • Gniazdka zintegrowane z portami USB: Bardzo wygodne rozwiązanie do ładowania smartfonów, tabletów i innych urządzeń mobilnych bez konieczności używania ładowarki sieciowej.
  Wybór konkretnego typu gniazdka zależy od miejsca jego montażu i przeznaczenia.
