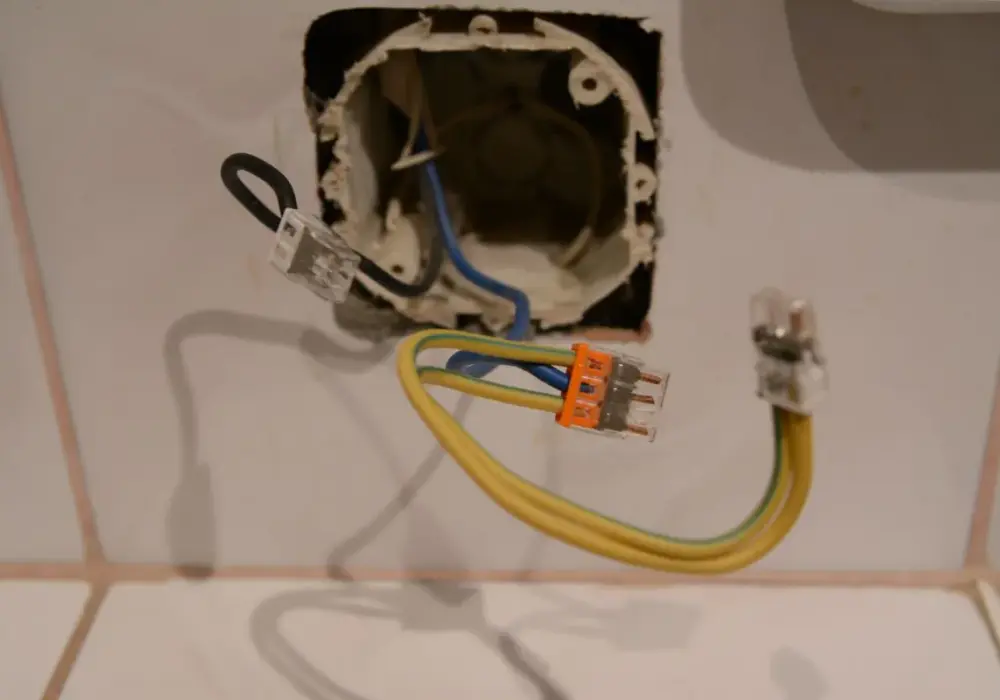

Jak podłączyć wtyczkę bez uziemienia? Bezpieczny poradnik krok po kroku

Bezpieczne podłączenie wtyczki bez uziemienia do urządzeń II klasy ochronności to czynność, która wymaga precyzji i świadomości zasad bezpieczeństwa. W tym artykule przeprowadzimy Cię przez cały proces, od identyfikacji odpowiednich przewodów po finalne złożenie wtyczki. Zrozumienie tego, jak działają urządzenia bez uziemienia i dlaczego niektóre z nich go nie potrzebują, jest kluczowe dla zapewnienia bezpieczeństwa Twojego oraz prawidłowego funkcjonowania sprzętu.

Dlaczego niektóre urządzenia mają wtyczkę bez "bolca"? Klucz do zrozumienia bezpieczeństwa

Niektóre urządzenia elektryczne nie posiadają bolca uziemiającego we wtyczce, co może budzić pytania o ich bezpieczeństwo. Przyczyną tego jest klasa ochronności, do której należy dane urządzenie. W przypadku wtyczek bez uziemienia, mówimy zazwyczaj o urządzeniach zaliczanych do II klasy ochronności. Jest to projekt konstrukcyjny mający na celu zapewnienie bezpieczeństwa użytkownikowi poprzez zastosowanie dodatkowych zabezpieczeń, które eliminują potrzebę podłączania przewodu ochronnego.

Co to jest II klasa ochronności i jak ją rozpoznać na swoim urządzeniu?

Urządzenia II klasy ochronności charakteryzują się tym, że ich konstrukcja zapewnia bezpieczeństwo użytkownikowi dzięki zastosowaniu podwójnej lub wzmocnionej izolacji. Oznacza to, że nawet w przypadku uszkodzenia izolacji podstawowej, istnieje jeszcze druga warstwa izolacji, która chroni przed kontaktem z elementami pod napięciem. Według Wikipedii, urządzenia II klasy ochronności nie wymagają podłączenia do przewodu ochronnego, ponieważ ich konstrukcja sama w sobie zapewnia odpowiedni poziom bezpieczeństwa. Na obudowie takiego urządzenia znajdziesz charakterystyczny symbol: dwa kwadraty wpisane jeden w drugi. Obecność tego symbolu jest jednoznacznym potwierdzeniem, że urządzenie należy do II klasy ochronności i nie wymaga uziemienia.

Przykłady urządzeń, które bezpiecznie podłączysz wtyczką bez uziemienia

• Małe urządzenia AGD, takie jak blendery, miksery, tostery.
• Lampki biurkowe i nocne.
• Ładowarki do telefonów komórkowych i tabletów.
• Suszarki do włosów.
• Narzędzia elektryczne z obudową wykonaną z tworzywa sztucznego.

Zanim zaczniesz: Niezbędne przygotowanie i narzędzia do pracy z prądem

Praca z instalacją elektryczną, nawet tak pozornie prosta czynność jak wymiana wtyczki, zawsze wymaga zachowania najwyższych środków ostrożności. Bezpieczeństwo jest absolutnym priorytetem, dlatego przed przystąpieniem do jakichkolwiek prac, upewnij się, że masz odpowiednio przygotowane stanowisko pracy i niezbędne narzędzia. Pamiętaj, że błąd podczas podłączania wtyczki może mieć poważne konsekwencje, dlatego dokładność i rozwaga są kluczowe.

Lista kontrolna bezpieczeństwa: Jak upewnić się, że prąd jest wyłączony?

1. Zlokalizuj bezpiecznik: Znajdź tablicę rozdzielczą i zidentyfikuj bezpiecznik odpowiadający za obwód, w którym znajduje się urządzenie.
2. Wyłącz bezpiecznik: Przekręć dźwignię bezpiecznika do pozycji "OFF" lub podnieś go do góry, w zależności od typu zabezpieczenia.
3. Sprawdź próbnikiem napięcia: Użyj próbnika napięcia, aby upewnić się, że w gniazdku, do którego podłączone jest urządzenie, faktycznie nie ma napięcia. Dotknij końcówką próbnika obu otworów w gniazdku. Wskaźnik w próbniki nie powinien się zaświecić.

Jakie narzędzia będą Ci potrzebne? Krótki przegląd wyposażenia

• Śrubokręt: Zazwyczaj potrzebny będzie mały śrubokręt krzyżakowy do odkręcenia obudowy wtyczki i mocowania przewodów. Czasem może przydać się również płaski śrubokręt.
• Ściągacz izolacji: Niezbędny do precyzyjnego ściągnięcia izolacji z żył kabla bez ich uszkodzenia.
• Próbnik napięcia: Kluczowe narzędzie do weryfikacji braku napięcia w instalacji przed rozpoczęciem pracy.
• Ostre nożyce lub nóż do kabli: Do ewentualnego przycięcia kabla lub usunięcia zewnętrznej izolacji.

Jak podłączyć wtyczkę bez uziemienia? Instrukcja krok po kroku

Podłączenie wtyczki bez uziemienia, choć wydaje się proste, wymaga przestrzegania kilku kluczowych zasad, aby zapewnić bezpieczeństwo i prawidłowe działanie urządzenia. Postępuj zgodnie z poniższymi krokami, a bez problemu poradzisz sobie z tym zadaniem.

Krok 1: Identyfikacja przewodów – co oznaczają kolory brązowy i niebieski?

W polskim systemie elektrycznym standardowo stosuje się określone kolory izolacji przewodów. W przypadku kabli dwużyłowych, używanych we wtyczkach bez uziemienia, mamy do czynienia z dwoma kluczowymi przewodami. Przewód fazowy (L) jest zazwyczaj koloru brązowego, choć w starszych instalacjach może być czarny lub szary. To właśnie na nim występuje napięcie sieciowe. Drugim przewodem jest przewód neutralny (N), który zawsze ma izolację w kolorze niebieskim. Jego zadaniem jest zamknięcie obwodu elektrycznego. Prawidłowe rozróżnienie tych przewodów jest podstawą do dalszych działań.

Krok 2: Prawidłowe przygotowanie kabla do montażu

1. Przygotuj kabel: Jeśli kabel jest zbyt długi lub uszkodzony, przytnij go na odpowiednią długość.
2. Zdejmij zewnętrzną izolację: Ostrożnie zdejmij około 2-3 cm zewnętrznej, grubiej izolacji kabla, odsłaniając dwie żyły. Uważaj, aby nie uszkodzić izolacji poszczególnych żył.
3. Zdejmij izolację z żył: Za pomocą ściągacza izolacji zdejmij około 0,5-1 cm izolacji z końcówki każdej z żył (brązowej/czarnej i niebieskiej).
4. Skręć druciki: Jeśli żyły kabla składają się z wielu cienkich drucików, delikatnie je skręć, aby utworzyć zwartą wiązkę. Zapobiegnie to ich rozdwajaniu i zapewni lepszy kontakt w zacisku.

Krok 3: Montaż przewodów w zaciskach wtyczki – gdzie podpiąć fazę (L), a gdzie zero (N)?

1. Otwórz wtyczkę: Zazwyczaj wtyczka jest skręcona śrubką. Odkręć ją, aby rozchylić obudowę.
2. Zlokalizuj zaciski: Wewnątrz wtyczki znajdziesz dwa zaciski śrubowe, przeznaczone do podłączenia przewodów.
3. Podłącz przewód fazowy (L): Podłącz przewód brązowy (lub czarny/szary) do jednego z zacisków.
4. Podłącz przewód neutralny (N): Podłącz przewód niebieski do drugiego zacisku.
5. Dokręć śruby: Starannie dokręć śruby mocujące przewody. Upewnij się, że żaden drucik nie wystaje poza zacisk. W przypadku urządzeń II klasy ochronności, zamiana przewodów L i N zazwyczaj nie wpływa na działanie urządzenia, jednak dla zachowania porządku i dobrych praktyk, warto podłączać je zgodnie ze standardem.
6. Zamocuj kabel w odciążce: Wiele wtyczek posiada specjalne zaciski (odciążkę), które zapobiegają naprężeniom na zaciskach przewodów. Upewnij się, że kabel jest solidnie w nich zamocowany.

Krok 4: Staranne złożenie obudowy wtyczki i finalna kontrola

1. Ułóż przewody: Upewnij się, że przewody są prawidłowo ułożone wewnątrz obudowy i nie są przyciśnięte.
2. Zamknij obudowę: Złóż obie części obudowy wtyczki.
3. Przykręć obudowę: Przykręć śrubkę mocującą obudowę.
4. Kontrola wizualna: Obejrzyj wtyczkę z każdej strony. Upewnij się, że nie ma żadnych wystających drucików, izolacja jest nienaruszona, a obudowa jest solidnie złożona.

Najczęstsze błędy przy podłączaniu wtyczki i jak ich unikać

Podczas samodzielnego podłączania wtyczki, łatwo o błędy, które mogą prowadzić do nieprawidłowego działania urządzenia, a co gorsza, stanowić zagrożenie dla bezpieczeństwa. Świadomość potencjalnych pułapek pozwoli Ci ich uniknąć i zagwarantuje, że praca zostanie wykonana prawidłowo.

Pomyłka przewodów – czy ma znaczenie i jakie niesie ryzyko?

W przypadku urządzeń II klasy ochronności, zasilanych prądem przemiennym i nieposiadających elementów wykonawczych połączonych bezpośrednio z obudową, zamiana przewodów fazowego (L) i neutralnego (N) zazwyczaj nie wpłynie na samo działanie urządzenia. Jednakże, jest to zła praktyka. W niektórych bardziej złożonych urządzeniach lub w przypadku urządzeń I klasy ochronności, taka pomyłka może prowadzić do sytuacji, w której obudowa lub inne elementy staną się pod napięciem po wyłączeniu włącznika, ale przed odłączeniem wtyczki od gniazdka. Dlatego zawsze staraj się podłączać przewody zgodnie ze standardem: brązowy/czarny do zacisku oznaczonego L (jeśli jest) lub po prostu do jednego z otworów, a niebieski do drugiego.

Niedokładne dokręcenie śrub i luźne styki – cichy sprawca awarii

Luźne połączenia w zaciskach wtyczki to jeden z najczęstszych i najbardziej niebezpiecznych błędów. Powoduje on zwiększoną rezystancję w punkcie styku, co prowadzi do przegrzewania się. Przegrzewanie może skutkować iskrzeniem, topieniem plastiku obudowy, a w skrajnych przypadkach nawet zapłonem. Zawsze upewnij się, że śruby mocujące przewody są dokręcone z odpowiednią siłą na tyle mocno, by zapewnić pewny kontakt, ale bez nadmiernego nacisku, który mógłby uszkodzić żyły kabla.

Uszkodzona izolacja i wystające druciki – prosta droga do zwarcia

Podczas zdejmowania izolacji z żył kabla lub montażu w zaciskach, ważne jest, aby nie uszkodzić samej izolacji ani nie dopuścić do wystawania pojedynczych drucików poza obręb zacisku. Uszkodzona izolacja może prowadzić do zwarcia z innymi elementami lub z obudową, jeśli ta jest metalowa. Wystające druciki mogą zetknąć się z sąsiednimi przewodami lub elementami metalowymi, co również grozi zwarciem, porażeniem prądem lub pożarem. Dokładność i precyzja na tym etapie są absolutnie kluczowe.

Czy wtyczka bez uziemienia jest zawsze bezpieczna? Kiedy należy zachować szczególną ostrożność

Wtyczka bez uziemienia jest bezpiecznym rozwiązaniem, ale tylko wtedy, gdy jest stosowana zgodnie z przeznaczeniem dla urządzeń II klasy ochronności. Istnieją jednak sytuacje, w których należy zachować szczególną ostrożność lub wręcz zrezygnować z samodzielnych napraw.

Urządzenia z metalową obudową – dlaczego NIGDY nie podłączać ich bez uziemienia?

Urządzenia, które posiadają metalową obudowę i nie są oznaczone symbolem podwójnego kwadratu, należą zazwyczaj do I klasy ochronności. W takich urządzeniach przewód ochronny (żółto-zielony, oznaczany jako PE) jest absolutnie niezbędny. Jego zadaniem jest odprowadzenie ewentualnego napięcia z metalowej obudowy do ziemi w przypadku awarii izolacji. Jak podaje Wikipedia, dla urządzeń I klasy ochronności brak uziemienia stanowi śmiertelne zagrożenie, ponieważ w przypadku uszkodzenia izolacji, metalowa obudowa może znaleźć się pod pełnym napięciem sieciowym. Nigdy nie wolno podłączać urządzeń I klasy ochronności wtyczką bez uziemienia.

Praca w kuchni i łazience – co musisz wiedzieć o wilgoci i elektryczności?

Kuchnia i łazienka to pomieszczenia o podwyższonej wilgotności, co znacznie zwiększa ryzyko porażenia prądem. Woda jest dobrym przewodnikiem prądu, a wilgotne dłonie lub podłoga ułatwiają jego przepływ przez ciało. Dlatego w tych miejscach należy zachować szczególną ostrożność podczas wszelkich prac z elektrycznością. Jeśli masz jakiekolwiek wątpliwości co do bezpieczeństwa lub stanu instalacji w tych pomieszczeniach, lepiej skorzystać z pomocy wykwalifikowanego elektryka.

Twoja instalacja, Twoje bezpieczeństwo – kiedy lepiej wezwać elektryka?

Chociaż wymiana wtyczki jest czynnością, którą wiele osób może wykonać samodzielnie, istnieją sytuacje, w których zdecydowanie lepiej jest powierzyć to zadanie specjaliście. Jeśli nie czujesz się pewnie, masz jakiekolwiek wątpliwości dotyczące stanu swojej instalacji elektrycznej, lub gdy urządzenie, którego dotyczy naprawa, jest kluczowe dla bezpieczeństwa, nie ryzykuj. Wezwij wykwalifikowanego elektryka, jeśli:

• Nie jesteś pewien swoich umiejętności lub nie rozumiesz instrukcji.
• Instalacja elektryczna w Twoim domu jest stara, uszkodzona lub masz wątpliwości co do jej stanu technicznego.
• Chodzi o podłączenie urządzenia I klasy ochronności (z metalową obudową).
• Po wykonaniu pracy urządzenie nie działa prawidłowo lub zauważasz jakiekolwiek niepokojące objawy (iskrzenie, zapach spalenizny).
• Masz jakiekolwiek inne wątpliwości dotyczące bezpieczeństwa.
