Ten artykuł to kompleksowy przewodnik po tematyce łączenia gniazdek elektrycznych, znanej jako "mostkowanie". Dowiesz się z niego, jak prawidłowo i bezpiecznie przeprowadzić takie połączenie, z uwzględnieniem różnic między nowoczesnymi a starszymi instalacjami. Przede wszystkim jednak, tekst ten kładzie nacisk na absolutne priorytety bezpieczeństwa i polskie wymogi prawne, które musisz znać, zanim podejmiesz jakiekolwiek działania przy instalacji elektrycznej.
Kluczowe informacje o mostkowaniu gniazdek elektrycznych
- Mostkowanie gniazdek wymaga uprawnień SEP i jest obarczone wysokim ryzykiem porażenia lub pożaru.
- W nowoczesnych instalacjach gniazdka łączy się wyłącznie równolegle, z wykorzystaniem trzech przewodów (L, N, PE).
- "Zerowanie" (mostek N-PE) to przestarzałe rozwiązanie, dopuszczalne warunkowo tylko w starych instalacjach dwuprzewodowych.
- Należy bezwzględnie unikać łączenia szeregowego gniazdek oraz pomyłek w przewodach.
- Zawsze odcinaj zasilanie i weryfikuj jego brak przed rozpoczęciem prac.
- Po zakończeniu prac zaleca się kontrolę przez wykwalifikowanego elektryka.
Zanim dotkniesz śrubokręta: Kluczowe zasady bezpieczeństwa i wymogi prawne
Praca z instalacją elektryczną to zadanie obarczone śmiertelnym ryzykiem. Prąd elektryczny jest niewidzialnym, cichym zabójcą, który nie wybacza błędów. Samodzielne próby modyfikacji instalacji bez odpowiednich kwalifikacji są nie tylko nielegalne, ale przede wszystkim skrajnie niebezpieczne. Mogą one prowadzić do tragicznych w skutkach porażeń, a także do pożarów, które niszczą mienie i zagrażają ludzkiemu życiu.
Prąd nie wybacza błędów: Dlaczego praca z instalacją jest tak ryzykowna?
Potencjalne zagrożenia związane z nieumiejętną pracą przy instalacji elektrycznej są liczne i poważne. Najbardziej oczywistym jest ryzyko porażenia prądem, które może mieć skutki od bolesnych oparzeń po trwałe kalectwo, a nawet śmierć. Nieprawidłowe połączenia mogą również prowadzić do zwarć, które z kolei mogą uszkodzić podłączony sprzęt RTV/AGD, a w skrajnych przypadkach doprowadzić do pożaru. Nawet pozornie drobne niedociągnięcia, jak poluzowana śruba w zacisku, mogą z czasem doprowadzić do przegrzania i zapłonu izolacji. Konsekwencje błędów w instalacji mogą być długofalowe i wpływać na bezpieczeństwo całego budynku oraz jego mieszkańców przez lata.
Uprawnienia SEP to nie formalność: Kto legalnie może podłączyć gniazdko w Polsce?
Zgodnie z polskim prawem, wszelkie prace przy instalacji elektrycznej, w tym podłączanie i mostkowanie gniazdek, muszą być wykonywane przez osoby posiadające odpowiednie świadectwa kwalifikacyjne. Mowa tu o tzw. uprawnieniach SEP (Stowarzyszenia Elektryków Polskich), co najmniej w zakresie eksploatacji (E) dla instalacji do 1 kV. Jest to wymóg formalny, ale przede wszystkim gwarancja, że osoba wykonująca prace posiada niezbędną wiedzę i umiejętności, aby zrobić to bezpiecznie. Samodzielne wykonywanie tych czynności bez wymaganych kwalifikacji jest nie tylko nielegalne, ale przede wszystkim skrajnie nieodpowiedzialne i niebezpieczne dla Ciebie i Twoich bliskich.
Absolutna podstawa: Jak prawidłowo odciąć zasilanie i sprawdzić jego brak próbnikiem napięcia?
Zanim jakikolwiek śrubokręt dotknie przewodu, kluczowe jest bezwzględne odcięcie zasilania. Proces ten rozpoczyna się od zlokalizowania odpowiedniego bezpiecznika w rozdzielnicy głównej lub podrzędnej, który zasila obwód, nad którym będziesz pracować. Bezpiecznik należy wyłączyć, najlepiej poprzez jego wyciągnięcie lub przesunięcie dźwigni wyłącznika. Jednak samo wyłączenie bezpiecznika to nie wszystko. Następnie, przy użyciu próbnika napięcia czy to klasycznego neonowego, czy nowoczesnego cyfrowego należy bezwzględnie zweryfikować brak napięcia w każdym punkcie, którego zamierzasz dotykać. Sprawdź oba zaciski gniazdka, a także same przewody. Jest to absolutnie kluczowy krok, którego nie wolno pomijać ani traktować lekceważąco. Tylko potwierdzony brak napięcia daje gwarancję bezpieczeństwa.
Mostkowanie gniazdka – co to właściwie znaczy i kiedy jest potrzebne?
Termin "mostkowanie gniazdka" może być nieco mylący, ponieważ odnosi się do dwóch różnych sytuacji. Zrozumienie tych różnic jest kluczowe dla prawidłowego i bezpiecznego wykonania prac. W zależności od kontekstu, mówimy o rozbudowie instalacji lub o zastosowaniu przestarzałej metody ochrony.
Scenariusz 1: Dodawanie nowego gniazdka w nowoczesnej instalacji (łączenie równoległe)
Współczesne budownictwo i modernizowane instalacje elektryczne opierają się na systemie trójprzewodowym (TN-S). W tym scenariuszu "mostkowanie" oznacza doprowadzenie zasilania z istniejącego, podłączonego gniazdka do kolejnego, które chcemy zainstalować. Jest to tzw. łączenie równoległe. Każde gniazdko jest podłączone do tych samych przewodów fazowego (L), neutralnego (N) i ochronnego (PE). Ta metoda zapewnia pełną ochronę przeciwporażeniową i jest jedyną prawidłową w instalacjach trójprzewodowych. Nie ma tu mowy o żadnym "zerowaniu".
Scenariusz 2: Wymiana gniazdka w starej, dwuprzewodowej instalacji (tzw. zerowanie)
"Zerowanie" to historyczna metoda ochrony przeciwporażeniowej, stosowana w starszych, dwuprzewodowych instalacjach typu TN-C. Polegało ono na wykonaniu połączenia (mostka) między bolcem ochronnym gniazdka a zaciskiem przewodu neutralnego (N). Celem było zapewnienie, że w przypadku uszkodzenia izolacji i pojawienia się napięcia na obudowie urządzenia, prąd popłynie przez przewód neutralny, powodując zadziałanie zabezpieczenia. Jest to rozwiązanie przestarzałe i niedopuszczalne w nowych instalacjach. Dopuszcza się je warunkowo jedynie przy wymianie gniazdka w istniejącej instalacji dwuprzewodowej, gdzie takie zerowanie już funkcjonowało. Nawet w takich sytuacjach, zawsze należy rozważyć modernizację instalacji do systemu trójprzewodowego.
Nowa vs. stara instalacja: Kluczowe różnice, które musisz rozumieć (TN-S vs. TN-C)
Podstawowa różnica między nowoczesnymi a starszymi instalacjami leży w ilości przewodów i sposobie ochrony. System TN-S, powszechny w nowoczesnym budownictwie, wykorzystuje trzy przewody: fazowy (L oznaczany kolorem brązowym, czarnym lub szarym), neutralny (N niebieski) oraz ochronny (PE żółto-zielony). Przewód ochronny PE jest oddzielny i służy wyłącznie do ochrony przeciwporażeniowej. Starszy system TN-C wykorzystuje dwa przewody: fazowy (L) i PEN, który pełni jednocześnie funkcję przewodu neutralnego i ochronnego. Obecne normy, takie jak PN-HD 308 S2:2007, jednoznacznie wymagają stosowania systemu TN-S z osobnym przewodem ochronnym PE, co zapewnia znacznie wyższy poziom bezpieczeństwa.
Niezbędnik instalatora: Jakie narzędzia i materiały będą potrzebne?
Aby praca przy instalacji elektrycznej była nie tylko możliwa, ale przede wszystkim bezpieczna, potrzebny jest odpowiedni zestaw narzędzi i materiałów. Niska jakość użytych elementów może stanowić poważne zagrożenie. Pamiętaj, że wszystkie narzędzia powinny być w dobrym stanie technicznym i posiadać odpowiednią izolację.
Podstawowe narzędzia: Wkrętaki, kombinerki i niezawodny próbnik napięcia
Podstawowy zestaw narzędzi powinien zawierać: zestaw wkrętaków izolowanych (płaskie i krzyżakowe o różnych rozmiarach), kombinerki, szczypce do ściągania izolacji oraz, co absolutnie kluczowe, niezawodny próbnik napięcia. Warto również posiadać miernik uniwersalny (multimetr) do bardziej zaawansowanych pomiarów. Próbnik napięcia jest Twoim najważniejszym narzędziem kontrolnym jego obecność i umiejętność poprawnego użycia są niezbędne do weryfikacji braku napięcia. Narzędzia niskiej jakości mogą nie zapewnić odpowiedniej izolacji, zwiększając ryzyko porażenia.
Materiały: Jak dobrać odpowiednie przewody i złączki?
Wybór odpowiednich materiałów jest równie ważny, jak dobór narzędzi. Należy stosować przewody miedziane o przekroju dopasowanym do obciążenia obwodu i zgodne z normami dla danej instalacji. Pamiętaj o standardowych kolorach przewodów: brązowy, czarny lub szary dla przewodu fazowego (L), niebieski dla przewodu neutralnego (N) i żółto-zielony dla przewodu ochronnego (PE). Do łączenia przewodów można użyć szybkozłączek (np. Wago) lub złączek śrubowych. Niezależnie od typu, muszą one zapewniać pewne i trwałe połączenie. Wszystkie użyte materiały muszą posiadać odpowiednie certyfikaty i być przeznaczone do instalacji elektrycznych. Luźne lub nieodpowiednie połączenia są jedną z głównych przyczyn pożarów.
Instrukcja krok po kroku: Jak prawidłowo połączyć gniazdka równolegle?
Poniższa instrukcja dotyczy prawidłowego i bezpiecznego łączenia gniazdek równolegle w nowoczesnej instalacji trójprzewodowej. Pamiętaj, że nawet wykonując te czynności, powinieneś posiadać odpowiednie uprawnienia SEP. Bezpieczeństwo jest absolutnym priorytetem.

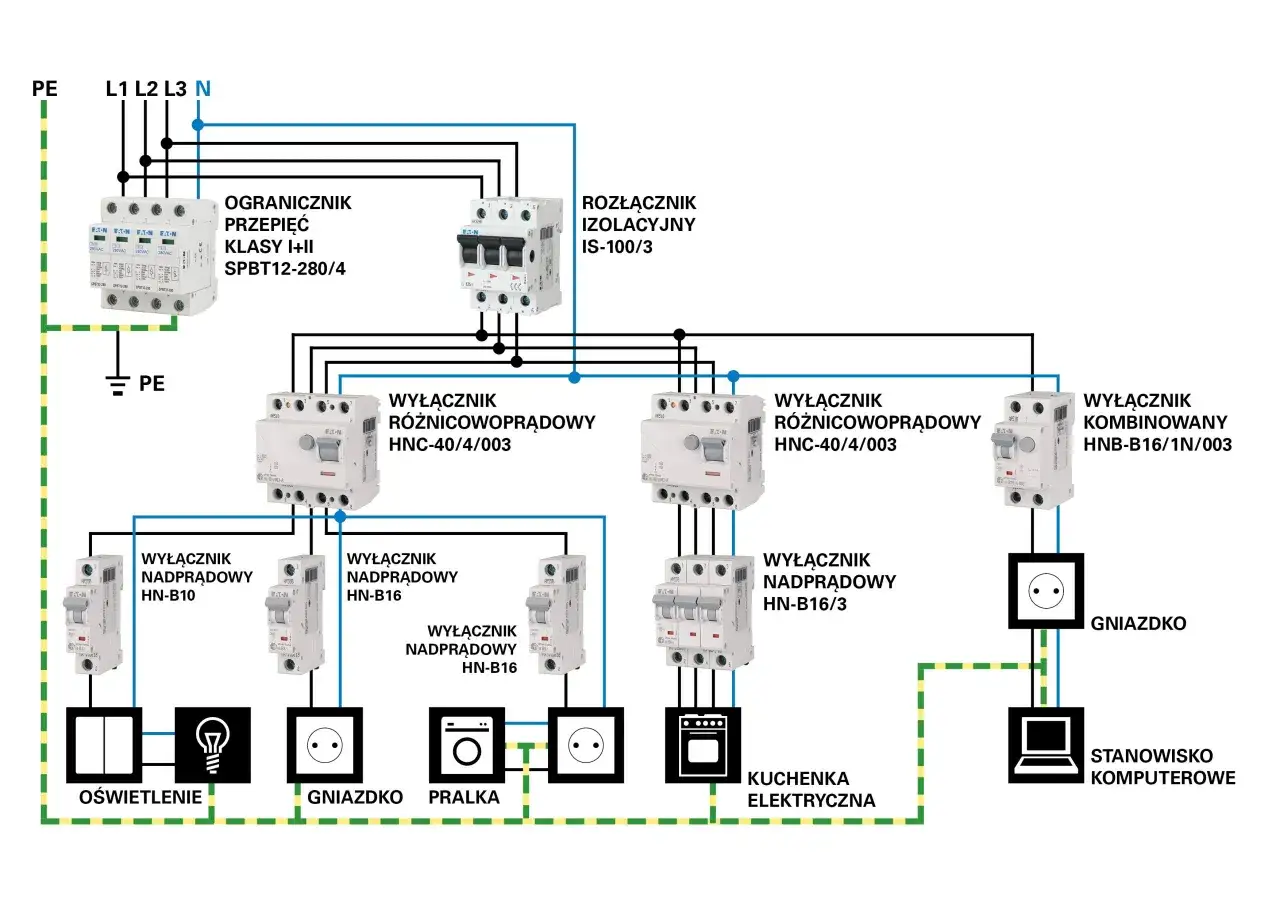

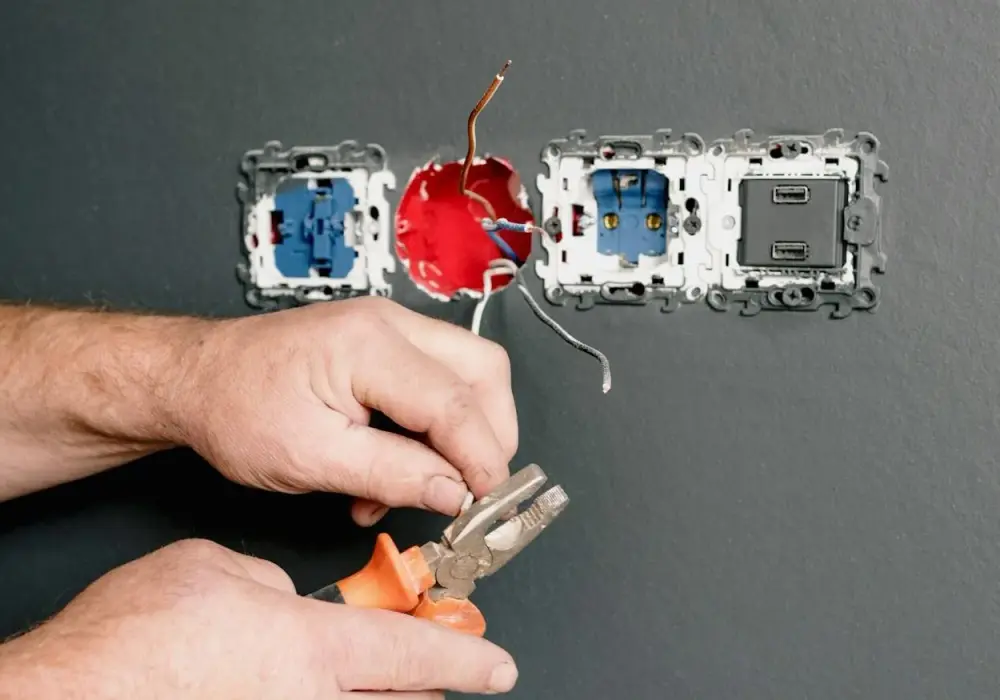

Krok 1: Przygotowanie miejsca pracy i demontaż istniejącego gniazdka
Upewnij się ponownie, że zasilanie w obwodzie jest odcięte sprawdź to próbnikiem napięcia w miejscu pracy. Następnie ostrożnie zdejmij osłonę istniejącego gniazdka i odkręć samo gniazdko od puszki montażowej. Delikatnie wysuń gniazdko, aby uzyskać dostęp do przewodów i zacisków. Uważaj, aby nie uszkodzić izolacji przewodów.
Krok 2: Identyfikacja przewodów – rozpoznawanie żyły fazowej (L), neutralnej (N) i ochronnej (PE)
Na podstawie kolorów izolacji przewodów zidentyfikuj poszczególne żyły: brązowy, czarny lub szary to przewód fazowy (L), niebieski to przewód neutralny (N), a żółto-zielony to przewód ochronny (PE). Jest to absolutnie kluczowe dla bezpieczeństwa. Jeśli masz jakiekolwiek wątpliwości, użyj próbnika napięcia, aby potwierdzić brak fazy i prawidłowe oznaczenie każdego przewodu.
Krok 3: Schemat połączeń – jak poprowadzić przewody od starego do nowego gniazdka?
Przygotuj nowe przewody (L, N, PE) o odpowiedniej długości, które doprowadzisz od zacisków istniejącego gniazdka do puszki montażowej nowego gniazdka. Przewody te należy poprowadzić równolegle do istniejących. Połączenia muszą być wykonane w ten sposób: przewód fazowy (L) z istniejącego gniazdka do zacisku L nowego gniazdka, przewód neutralny (N) do zacisku N, a przewód ochronny (PE) do zacisku PE. Upewnij się, że przewody są odpowiednio ułożone w puszkach, aby nie były zgniecione ani uszkodzone.
Krok 4: Pewne i bezpieczne połączenie – technika mocowania przewodów w zaciskach
Prawidłowe mocowanie przewodów w zaciskach jest kluczowe dla uniknięcia przegrzewania. Ostrożnie ściągnij około 1 cm izolacji z końcówki każdego przewodu. Upewnij się, że żyła miedziana nie jest uszkodzona. W przypadku zacisków śrubowych, wprowadź przewód do zacisku i mocno dokręć śrubę. W przypadku szybkozłączek, po prostu wsuń przewód do odpowiedniego otworu, aż poczujesz opór. Po zamocowaniu, delikatnie pociągnij za każdy przewód, aby upewnić się, że jest pewnie osadzony w zacisku. Luźne połączenia są częstą przyczyną pożarów.
Krok 5: Montaż gniazdek w puszkach i ostateczne złożenie
Po podłączeniu przewodów do obu gniazdek, ostrożnie umieść je w puszkach montażowych. Upewnij się, że żadne przewody nie są zgniecione ani przytrzaśnięte. Następnie przykręć ramki gniazdek do puszek, a na końcu zamontuj pokrywy. Wszystkie elementy powinny być solidnie przymocowane i estetycznie spasowane.
Mostkowanie w starej instalacji (zerowanie): Kiedy jest dopuszczalne i jak je wykonać?
Należy podkreślić, że zerowanie jest rozwiązaniem przestarzałym i nieporównywalnie mniej bezpiecznym niż nowoczesne systemy trójprzewodowe. Jest ono dopuszczalne wyłącznie w specyficznych, rzadkich przypadkach wymiany gniazdka w istniejącej, dwuprzewodowej instalacji, gdzie zerowanie już funkcjonowało jako forma ochrony. W takich sytuacjach, zawsze powinno się dążyć do modernizacji całej instalacji na system trójprzewodowy. Pamiętaj, że nawet te czynności wymagają posiadania uprawnień SEP.
Zasada „najpierw ochrona”: Jak poprawnie wykonać mostek z przewodu neutralnego na bolec?
W przypadku konieczności wykonania zerowania w starej instalacji, należy wykonać mostek z zacisku przewodu neutralnego (N) do bolca ochronnego w gnieździe. Przewód łączący te punkty powinien być odpowiednio gruby i krótki, aby zminimalizować ryzyko uszkodzenia. Należy pamiętać, że jest to rozwiązanie awaryjne i tymczasowe. Zapewnia ono ochronę tylko w przypadku prawidłowego działania sieci energetycznej i nie chroni przed wszystkimi rodzajami awarii, np. przerwaniem przewodu PEN, co może skutkować pojawieniem się niebezpiecznego napięcia na obudowach urządzeń.
Ograniczenia i ryzyko: Dlaczego zerowanie nie jest już standardem bezpieczeństwa?
Zerowanie jest rozwiązaniem o ograniczonym bezpieczeństwie, ponieważ nie zapewnia pełnej ochrony w każdej sytuacji awaryjnej. Głównym zagrożeniem jest możliwość pojawienia się napięcia na obudowach urządzeń w przypadku przerwania przewodu PEN. Nowoczesne instalacje trójprzewodowe (TN-S) z osobnym przewodem ochronnym (PE) są znacznie bezpieczniejsze. W przypadku awarii przewodu neutralnego, przewód ochronny nadal pozostaje podłączony do uziemienia i pełni swoją funkcję ochronną, odprowadzając ewentualne napięcie. Zerowanie po prostu nie spełnia współczesnych, wysokich norm bezpieczeństwa.
Tych błędów unikaj jak ognia! Najczęstsze pomyłki przy mostkowaniu gniazdek
Podczas prac przy instalacji elektrycznej łatwo popełnić błędy, które mogą mieć katastrofalne skutki. Poniżej przedstawiamy najczęstsze i najbardziej niebezpieczne pomyłki, których należy unikać za wszelką cenę.
Katastrofalny błąd: Dlaczego łączenie gniazdek szeregowo jest absolutnie zabronione?
Łączenie gniazdek szeregowo jest absolutnie niedopuszczalne i skrajnie niebezpieczne. W takim połączeniu napięcie rozkłada się na podłączone urządzenia, co prowadzi do ich nieprawidłowego działania, uszkodzenia, a nawet uniemożliwia działanie niektórych z nich. Co gorsza, w przypadku awarii lub odłączenia jednego z gniazdek w szeregu, cały obwód zostaje przerwany, pozbawiając zasilania wszystkie kolejne urządzenia. Jedynym prawidłowym sposobem jest łączenie równoległe, gdzie każde gniazdko otrzymuje pełne napięcie zasilania.
Zamiana kolorów: Jakie są konsekwencje pomylenia przewodu neutralnego z fazowym?
Pomylenie przewodów fazowego (L) i neutralnego (N) lub, co gorsza, fazowego z ochronnym (PE), może mieć fatalne skutki. W przypadku pomyłki L z PE, obudowy podłączonych urządzeń będą stale pod napięciem, co stwarza śmiertelne ryzyko porażenia prądem. Może to również prowadzić do uszkodzenia sprzętu i pożaru. Kluczowe jest zatem dokładne rozpoznanie przewodów za pomocą ich kolorów i potwierdzenie tego przy użyciu próbnika napięcia.
Słaby styk i luźne śruby: Ciche zagrożenie prowadzące do przegrzania i pożaru
Niedokręcone śruby w zaciskach lub słabe styki przewodów to ciche, ale bardzo groźne zagrożenie. Zwiększają one rezystancję w obwodzie, co prowadzi do przegrzewania się przewodów i zacisków. Przegrzewanie może spowodować stopienie izolacji, zwarcie, a w konsekwencji doprowadzić do pożaru instalacji elektrycznej. Jest to jedna z najczęstszych przyczyn pożarów, często niedoceniana przez osoby wykonujące prace elektryczne.
Praca skończona? Ostatni i najważniejszy krok: weryfikacja i pomiary
Zakończenie prac montażowych nie oznacza końca obowiązków. Zanim ponownie włączysz zasilanie, a przede wszystkim po jego włączeniu, konieczne są dokładne weryfikacje i profesjonalne pomiary. To etap, który często bywa pomijany, a jest kluczowy dla bezpieczeństwa.
Wstępna kontrola: Jak sprawdzić poprawność połączeń przed włączeniem zasilania?
Przed ponownym włączeniem zasilania, przeprowadź dokładną kontrolę wizualną. Sprawdź, czy wszystkie przewody są prawidłowo podłączone do odpowiednich zacisków (L do L, N do N, PE do PE). Upewnij się, że izolacja przewodów nie jest uszkodzona, nie ma luźnych przewodów wystających poza zaciski, a same gniazdka są stabilnie zamocowane w puszkach. Pamiętaj, że jest to jedynie wstępna kontrola i nie zastępuje profesjonalnych pomiarów.
Przeczytaj również: Najlepsze sposoby na to, czym pomalować tynk żywiczny, aby zyskał nowe życie
Rola profesjonalisty: Dlaczego warto wezwać elektryka do sprawdzenia wykonanej pracy?
Zdecydowanie zalecam wezwanie wykwalifikowanego elektryka z uprawnieniami SEP do przeprowadzenia pomiarów i weryfikacji wykonanej pracy. Tylko profesjonalista dysponuje odpowiednim sprzętem i wiedzą, aby wykonać specjalistyczne pomiary, takie jak impedancja pętli zwarcia czy rezystancja izolacji. Te pomiary jednoznacznie potwierdzą bezpieczeństwo i prawidłowość instalacji. Jest to inwestycja w bezpieczeństwo Twoje i Twoich bliskich, a także ochrona przed potencjalnymi konsekwencjami prawnymi i ubezpieczeniowymi w przypadku awarii. Zgodnie z danymi Elektro-Spark, profesjonalna weryfikacja to klucz do długotrwałego i bezpiecznego użytkowania instalacji.
