Podłącz włącznik światła: Instrukcja krok po kroku i schematy

Samodzielne podłączenie włącznika światła może wydawać się skomplikowane, ale z odpowiednią wiedzą i narzędziami jest to zadanie w zasięgu ręki. Ten artykuł to Twój praktyczny przewodnik, który przeprowadzi Cię przez cały proces, od podstaw bezpieczeństwa po podłączenie nawet bardziej zaawansowanych typów włączników. Dzięki zrozumiałym schematom i instrukcjom krok po kroku, wykonasz to zadanie bezpiecznie i prawidłowo.

Zanim zaczniesz, czyli absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z instalacją elektryczną wymaga szczególnej ostrożności. Pamiętaj, że prąd elektryczny jest niewidzialny i może stanowić poważne zagrożenie dla zdrowia i życia. Dlatego też, zanim przystąpisz do jakichkolwiek prac, upewnij się, że rozumiesz i stosujesz podstawowe zasady bezpieczeństwa. Priorytetem jest zawsze Twoje bezpieczeństwo, dlatego nie bagatelizuj żadnego z poniższych kroków.

Krok #1: Jak prawidłowo i bezpiecznie wyłączyć zasilanie w mieszkaniu?

Pierwszym i absolutnie najważniejszym krokiem jest odłączenie zasilania. W tym celu należy udać się do skrzynki z bezpiecznikami. Zlokalizuj bezpiecznik odpowiadający za obwód, w którym będziesz pracować (najczęściej jest to obwód oświetlenia). Jeśli bezpieczniki są opisane, wybierz ten właściwy. Jeśli nie, bezpieczne jest wyłączenie głównego wyłącznika, który odetnie prąd w całym mieszkaniu. Po wyłączeniu bezpiecznika, upewnij się, że wszystkie światła w pomieszczeniu, w którym pracujesz, zgasły.

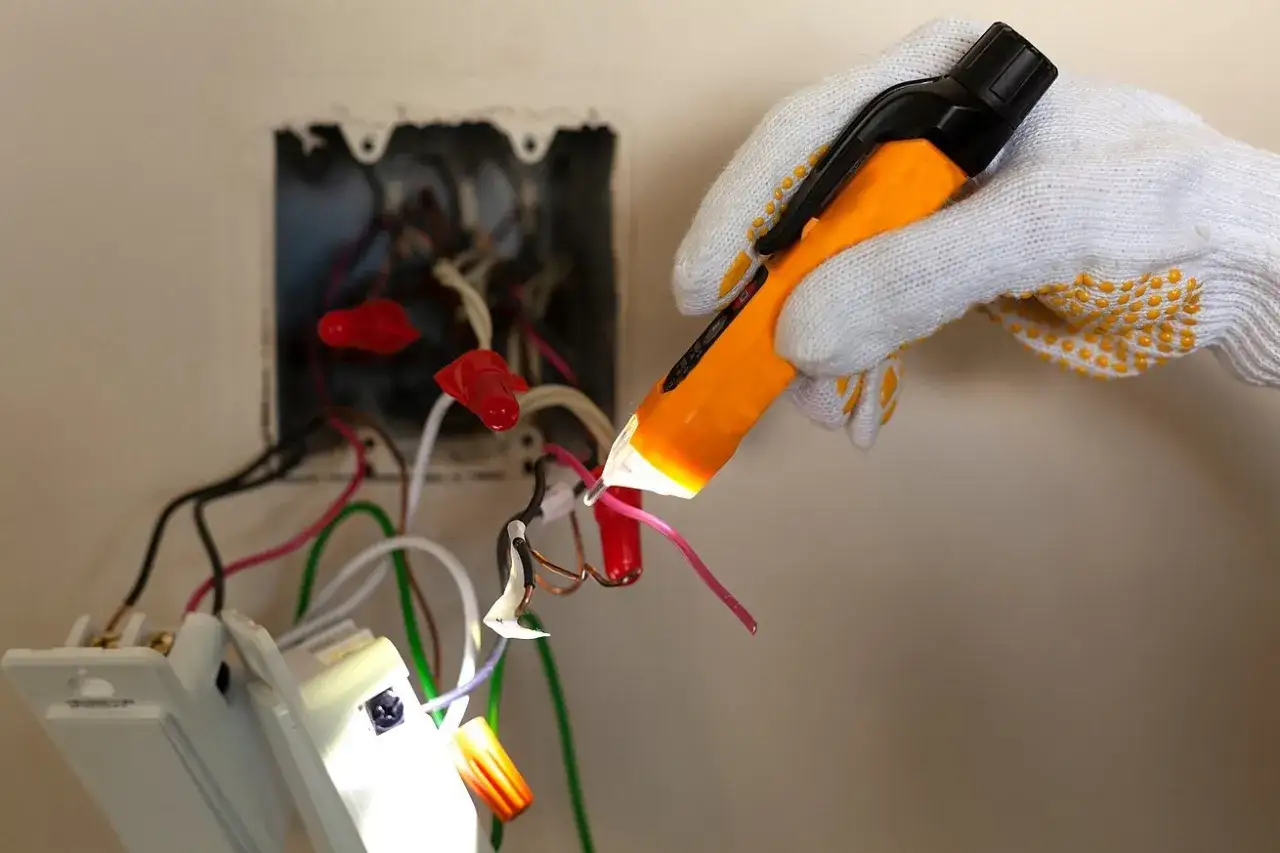

Krok #2: Próbnik napięcia – Twój najważniejszy sprzymierzeniec. Jak go używać?

Wyłączenie zasilania to jedno, ale pewność, że prąd faktycznie został odłączony, to drugie. Do tego celu służy próbnik napięcia. Jest to niewielkie narzędzie, które po przyłożeniu do przewodu pozwala sprawdzić, czy płynie w nim prąd. Aby prawidłowo go użyć, należy dotknąć metalową końcówką próbnika odsłoniętego fragmentu przewodu, jednocześnie przykładając palec do odpowiedniego styku na obudowie próbnika (zazwyczaj jest to metalowy element z tyłu uchwytu). Jeśli próbnik nie zaświeci się ani nie wyda dźwięku, oznacza to brak napięcia. Zawsze sprawdzaj obecność napięcia na wszystkich przewodach, które będziesz dotykać.

Niezbędnik domowego elektryka: Jakie narzędzia przygotować do montażu włącznika?

Do prawidłowego i bezpiecznego montażu włącznika światła będziesz potrzebować kilku podstawowych narzędzi:

• Śrubokręty: Niezbędne będą śrubokręty płaski i krzyżakowy o odpowiednich rozmiarach, dopasowanych do śrub w obudowie włącznika i kostkach przyłączeniowych.
• Próbnik napięcia: Jak już wspomniano, jest to kluczowe narzędzie do weryfikacji braku napięcia.
• Ściągacz izolacji: Pozwala na precyzyjne zdjęcie izolacji z końcówek przewodów elektrycznych, bez uszkadzania żył.

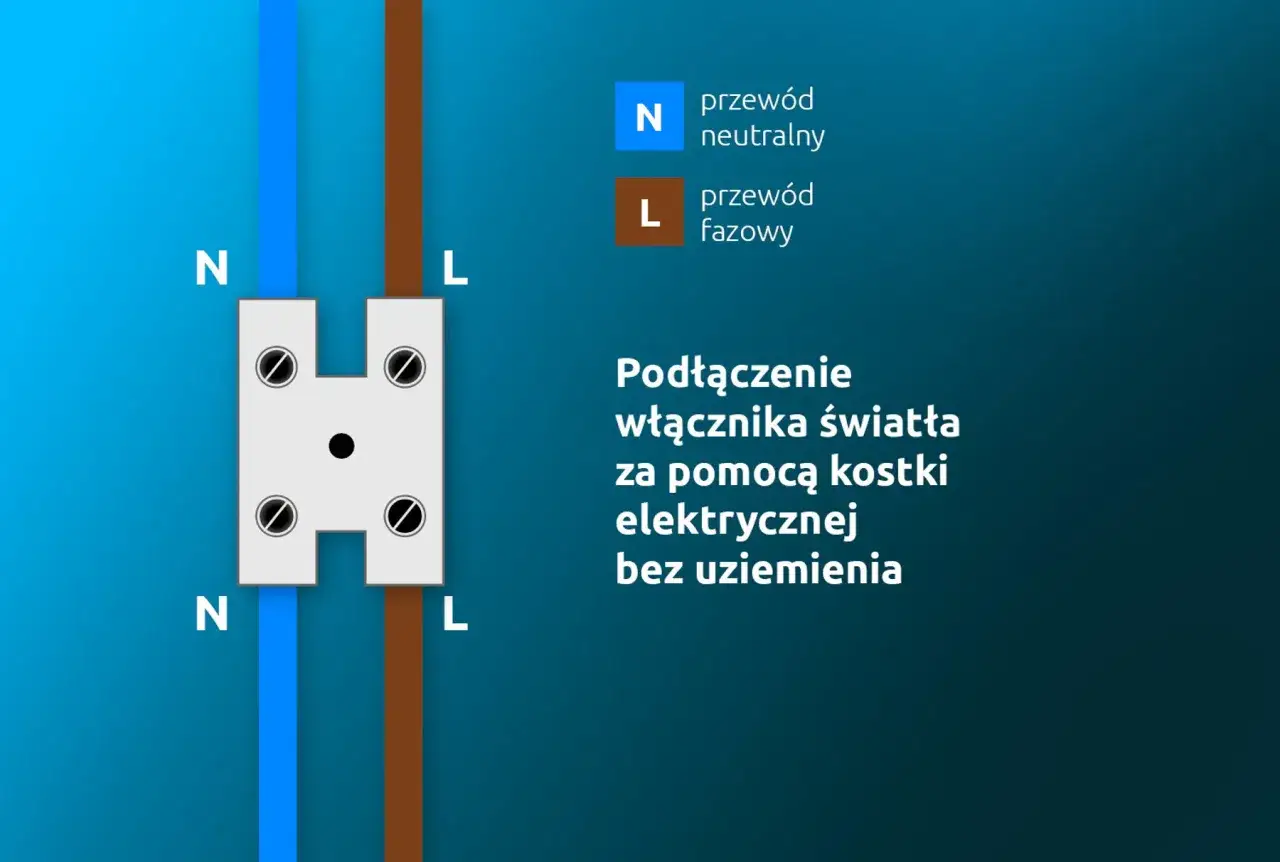

• Kostki lub szybkozłączki elektryczne: Mogą być potrzebne do łączenia przewodów, jeśli w puszce jest ich więcej niż miejsc przyłączeniowych w włączniku.

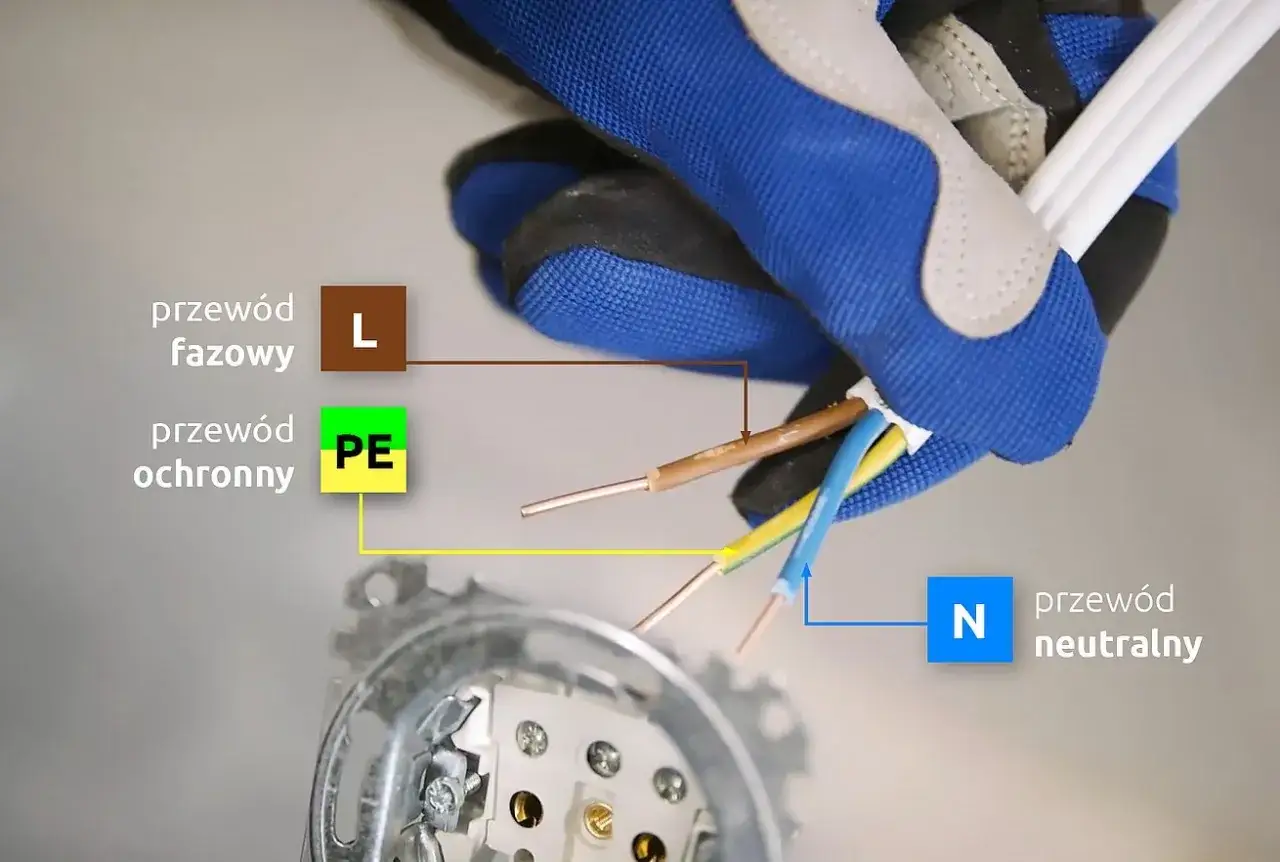

Tajemnica kolorowych kabli w puszce – jak je poprawnie zidentyfikować?

Zrozumienie systemu kolorystycznego przewodów jest kluczowe dla poprawnego i bezpiecznego podłączenia włącznika. W polskich instalacjach elektrycznych obowiązują pewne standardy, których należy przestrzegać.

Brązowy, czarny, szary – rola przewodu fazowego (L) w instalacji

Przewód fazowy, oznaczany jako L, jest tym, który doprowadza napięcie do włącznika. W instalacjach elektrycznych w Polsce najczęściej spotykane kolory przewodu fazowego to brązowy, czarny lub szary. To właśnie ten przewód jest przerywany przez mechanizm włącznika, co pozwala na sterowanie przepływem prądu do lampy.

Niebieski (N) i żółto-zielony (PE): Dlaczego te przewody omijają włącznik?

Przewód neutralny, oznaczany jako N, ma zazwyczaj niebieski kolor. Przewód ochronny, oznaczany jako PE, jest w kolorze żółto-zielonym. Te dwa przewody zazwyczaj nie są podłączane do włącznika. Prowadzone są one bezpośrednio do oprawy oświetleniowej, zapewniając bezpieczeństwo użytkowania i prawidłowe działanie obwodu.

Oznaczenia na włączniku (L, N, strzałki) – prosta ściągawka, by uniknąć pomyłki

Na obudowie włącznika znajdziesz oznaczenia, które ułatwią jego prawidłowe podłączenie. Najczęściej spotykane to:

• L: Oznacza zacisk, do którego należy podłączyć przewód fazowy zasilający.
• Strzałki (lub cyfry): W przypadku włączników pojedynczych, często znajdziesz oznaczenie strzałki skierowanej "na zewnątrz" lub cyfrę "1" przy zacisku, do którego podłącza się przewód fazowy prowadzący do lampy.
• N: W niektórych bardziej zaawansowanych włącznikach (np. z funkcją ściemniania lub z modułem elektronicznym) może pojawić się zacisk N, do którego podłącza się przewód neutralny. W standardowych włącznikach nie jest on używany.

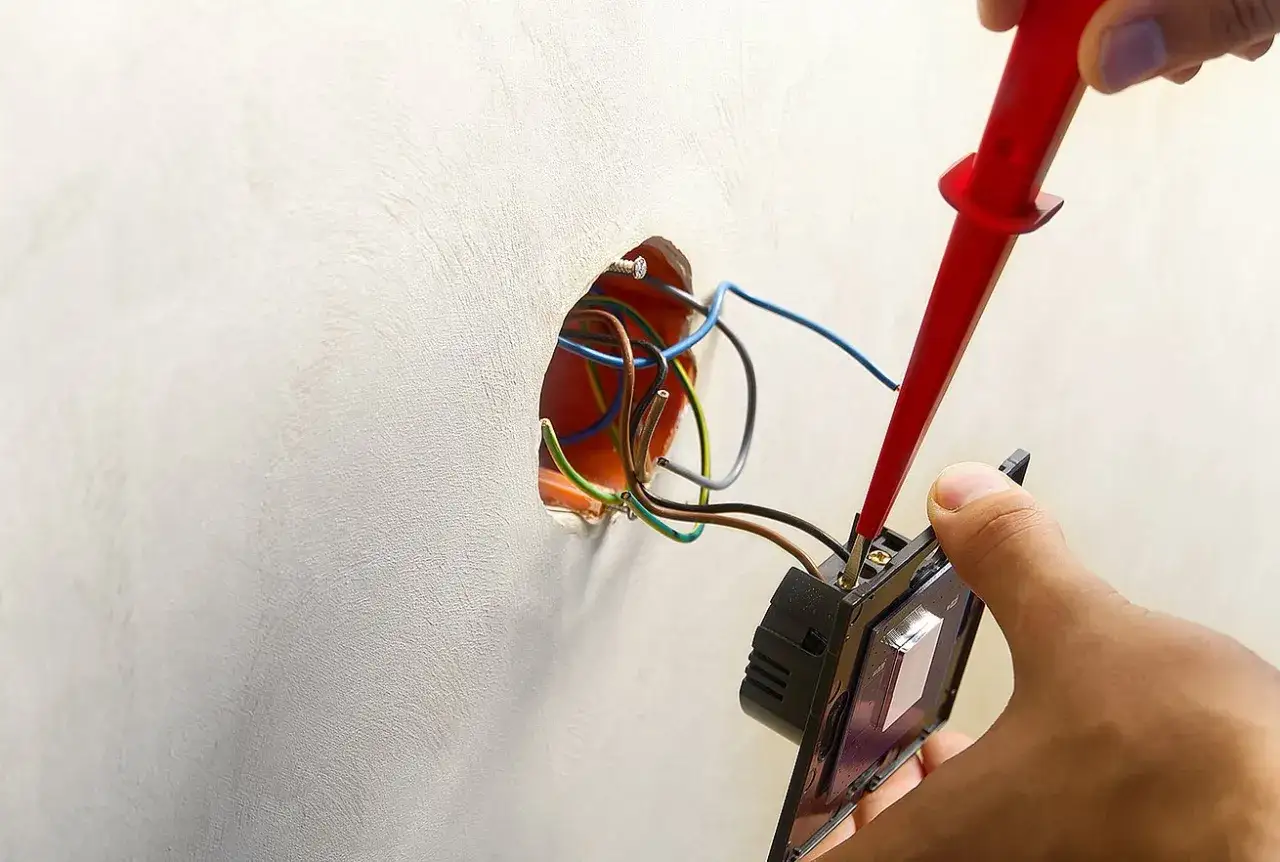

Schemat i instrukcja krok po kroku: Jak podłączyć włącznik pojedynczy?

Włącznik pojedynczy, zwany również jednobiegunowym, to najprostszy typ łącznika, służący do sterowania jednym punktem świetlnym. Jego podłączenie jest zazwyczaj najłatwiejsze.

Analiza schematu: Gdzie podpiąć przewód fazowy zasilający, a gdzie odpływ do lampy?

Na schemacie podłączenia włącznika pojedynczego zobaczysz dwa główne punkty przyłączeniowe. Jeden z nich, zazwyczaj oznaczony jako L lub strzałką skierowaną "do włącznika", jest miejscem, do którego podłączysz przewód fazowy zasilający (ten, który doprowadza prąd z instalacji). Drugi zacisk, często oznaczony strzałką skierowaną "na zewnątrz" lub cyfrą "1", służy do podłączenia przewodu fazowego prowadzącego do lampy. Pamiętaj, że przewody neutralny (N) i ochronny (PE) omijają włącznik i idą bezpośrednio do oprawy oświetleniowej.

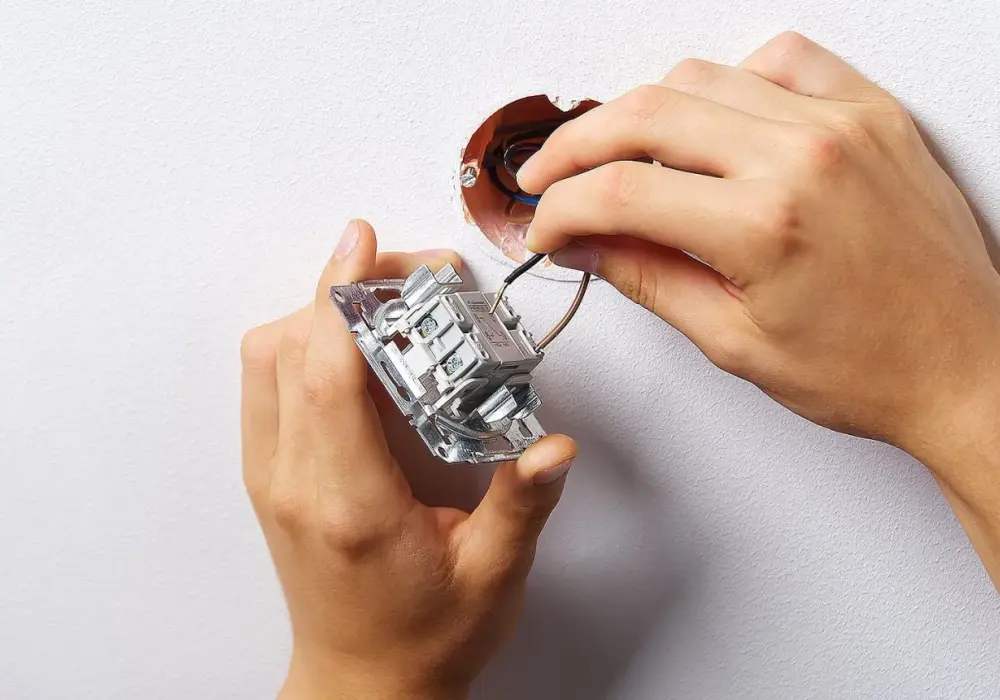

Montaż w 5 krokach: Od zdjęcia izolacji po przykręcenie ramki

Oto instrukcja krok po kroku, jak zamontować włącznik pojedynczy:

1. Przygotowanie przewodów: Upewnij się, że zasilanie jest wyłączone i sprawdzone próbnikiem. Następnie, za pomocą ściągacza izolacji, zdejmij około 1 cm izolacji z końcówki przewodu fazowego zasilającego oraz z przewodu fazowego prowadzącego do lampy.
2. Podłączenie przewodów do włącznika: Włóż odsłonięte końcówki przewodów do odpowiednich zacisków włącznika. Przewód fazowy zasilający podłącz do zacisku oznaczonego jako L, a przewód fazowy do lampy do drugiego zacisku. Dokładnie dokręć śrubki mocujące przewody.
3. Umieszczenie włącznika w puszce: Ostrożnie umieść podłączony włącznik w puszce montażowej, zwracając uwagę, aby przewody nie były przygniecione.
4. Mocowanie włącznika: Przykręć włącznik do puszki za pomocą śrubek mocujących.
5. Montaż ramki i klawisza: Nałóż ramkę ozdobną, a następnie klawisz włącznika. Upewnij się, że wszystko jest dobrze dopasowane i stabilne.

Schemat dla zaawansowanych: Jak podłączyć włącznik podwójny (świecznikowy)?

Włącznik podwójny, nazywany również świecznikowym, pozwala na sterowanie dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca. Jest to rozwiązanie idealne na przykład do sterowania różnymi sekcjami żyrandola.

Mostkowanie zasilania – klucz do poprawnego działania dwóch klawiszy

Kluczową zasadą działania włącznika podwójnego jest tzw. mostkowanie zasilania. Oznacza to, że jeden przewód fazowy zasilający jest doprowadzany do włącznika i następnie "mostkowany" (rozdzielany) wewnątrz mechanizmu włącznika tak, aby mógł zasilić oba klawisze. Każdy z klawiszy steruje następnie osobnym obwodem fazowym prowadzącym do odpowiedniego punktu świetlnego.

Instrukcja krok po kroku: Podłączenie dwóch niezależnych obwodów światła

Oto jak podłączyć włącznik podwójny:

1. Podłączenie zasilania: Przewód fazowy zasilający podłącz do zacisku oznaczonego jako L (lub COM, jeśli występuje takie oznaczenie).
2. Podłączenie obwodów do lamp: Do dwóch pozostałych zacisków włącznika (często oznaczonych strzałkami lub cyframi 1 i 2) podłącz dwa oddzielne przewody fazowe, które prowadzą do poszczególnych punktów świetlnych (np. do dwóch żarówek w żyrandolu).
3. Montaż: Po podłączeniu przewodów, zamontuj włącznik w puszce, przykręć ramkę i klawisze, podobnie jak w przypadku włącznika pojedynczego.

Włącznik schodowy i krzyżowy – jak sterować światłem z kilku miejsc?

Włączniki schodowe i krzyżowe to rozwiązania, które pozwalają na sterowanie oświetleniem z więcej niż jednego miejsca. Są one niezastąpione w dużych pomieszczeniach, na korytarzach czy schodach.

Zasada działania i schemat połączeń dla włączników schodowych

Włączniki schodowe działają w parach i umożliwiają włączenie lub wyłączenie światła z dwóch różnych lokalizacji. Posiadają trzy zaciski: jeden wspólny (zazwyczaj oznaczony L lub COM), do którego podłączamy przewód fazowy zasilający lub przewód fazowy idący do lampy, oraz dwa zaciski korespondencyjne, które łączą oba włączniki schodowe ze sobą. Przesyłają one sygnał między włącznikami, pozwalając na zmianę stanu obwodu.

Kiedy potrzebny jest włącznik krzyżowy? Schemat instalacji na korytarzu

Włącznik krzyżowy jest potrzebny, gdy chcemy sterować oświetleniem z trzech lub więcej miejsc. Jest on instalowany pomiędzy dwoma włącznikami schodowymi. Włącznik krzyżowy ma cztery zaciski, które służą do zamiany miejscami przewodów korespondencyjnych między włącznikami schodowymi. Dzięki temu możemy stworzyć dowolnie rozbudowany system sterowania oświetleniem.

Najczęstsze błędy i problemy – jak sobie z nimi poradzić?

Nawet przy starannym wykonaniu, czasem pojawiają się problemy. Oto kilka najczęstszych i sposoby ich rozwiązania.

Dlaczego włącznik nie działa po podłączeniu? (Diagnostyka)

Najczęstsze przyczyny to:

• Brak zasilania: Upewnij się, że bezpiecznik jest włączony i że prąd jest doprowadzony do obwodu. Sprawdź to próbnikiem.
• Źle podłączone przewody: Sprawdź, czy przewody są prawidłowo umieszczone w zaciskach i czy śrubki są dobrze dokręcone.
• Uszkodzony włącznik: W rzadkich przypadkach sam włącznik może być wadliwy.

Światło migocze lub buczy – gdzie szukać przyczyny?

Migotanie lub buczenie światła może być spowodowane:

• Luźnymi połączeniami: Sprawdź wszystkie połączenia przewodów, zarówno przy włączniku, jak i przy oprawie oświetleniowej.
• Niekompatybilnymi żarówkami LED: Niektóre żarówki LED mogą nie współpracować z prostymi włącznikami mechanicznymi, powodując migotanie.
• Problemami z instalacją: W skrajnych przypadkach może to wskazywać na głębsze problemy z instalacją elektryczną.

Przeczytaj również: Czym umyć ściany przed malowaniem, aby uniknąć błędów i strat?

Co zrobić, gdy w puszce jest za dużo lub za mało przewodów?

Jeśli liczba przewodów w puszce nie zgadza się z oczekiwaniami, należy zachować szczególną ostrożność. W przypadku zbyt wielu przewodów, postaraj się zidentyfikować ich przeznaczenie, np. czy są to przewody zasilające, czy idące do kolejnych punktów świetlnych. Jeśli brakuje przewodu ochronnego (PE), pamiętaj, że w nowoczesnych instalacjach jest on obowiązkowy dla bezpieczeństwa. W takiej sytuacji najlepiej skonsultować się z elektrykiem.

Zrobiłem wszystko, ale nie działa. Kiedy wezwać profesjonalnego elektryka?

Jeśli po wykonaniu wszystkich kroków oświetlenie nadal nie działa, lub jeśli napotkałeś na problemy, których nie potrafisz rozwiązać, zdecydowanie wezwij profesjonalnego elektryka. Praca z prądem, zwłaszcza przy niepewnych objawach, może być niebezpieczna. Fachowiec szybko zdiagnozuje problem i zapewni bezpieczeństwo.
