W domowych instalacjach elektrycznych pojawia się wiele pytań, a jedno z najczęściej zadawanych dotyczy prawidłowego podłączenia gniazdka. Kluczowe jest zrozumienie, gdzie powinien znajdować się przewód fazowy (L) po lewej czy po prawej stronie. W tym artykule rozwiejemy wszelkie wątpliwości, wyjaśniając, dlaczego ta kwestia ma znaczenie dla bezpieczeństwa i zgodności z dobrymi praktykami branżowymi.
Faza w gniazdku – klucz do bezpiecznej i zgodnej z praktyką instalacji
- W Polsce przyjętą dobrą praktyką jest podłączanie przewodu fazowego (L) do lewego zacisku gniazdka.
- Obowiązujące normy prawne nie narzucają konkretnego umiejscowienia fazy, ale kluczowa jest spójność w całej instalacji.
- Przewód fazowy (L) to zazwyczaj brązowy, czarny lub szary, neutralny (N) niebieski, a ochronny (PE) żółto-zielony.
- Bezpieczne sprawdzenie obecności fazy wymaga użycia próbnika napięcia (neonówki) lub multimetru.
- Pominięcie przewodu ochronnego (PE) lub pomylenie przewodów to poważne zagrożenie dla życia i sprzętu.
Faza w gnieździe z lewej czy prawej strony? Ostateczne wyjaśnienie zasad
Jedno z najczęściej zadawanych pytań w kontekście domowych instalacji elektrycznych dotyczy prawidłowego umiejscowienia przewodu fazowego w gniazdku. Chociaż może się wydawać, że to drobny szczegół, jego właściwe podłączenie ma istotne znaczenie dla bezpieczeństwa i funkcjonalności całej instalacji.
Dlaczego umiejscowienie fazy w ogóle ma znaczenie?
Prawidłowe umiejscowienie fazy, choć nie zawsze ściśle regulowane prawnie, jest ważne z kilku powodów. Po pierwsze, bezpieczeństwo. Wyobraźmy sobie sytuację, w której wymieniamy żarówkę w lampie, która posiada włącznik obsługujący jedynie przewód fazowy. Jeśli faza znajduje się po właściwej stronie, wyłączenie włącznika odcina dopływ prądu. W przeciwnym razie, nawet po wyłączeniu włącznika, lampa może być nadal pod napięciem, co stwarza ryzyko porażenia. Po drugie, ułatwienie prac serwisowych. Elektryk, który przychodzi do naszego domu, spodziewa się pewnych standardów. Konsekwentne podłączanie fazy w tym samym miejscu w każdym gniazdku znacząco przyspiesza i ułatwia diagnostykę oraz naprawy. Wreszcie, spójność instalacji. Jednolity sposób podłączenia wszystkich gniazdek w budynku minimalizuje ryzyko pomyłek, które mogłyby prowadzić do uszkodzenia podłączonych urządzeń lub, co gorsza, do niebezpiecznych sytuacji.
Jedna, konkretna odpowiedź: Gdzie podłączyć fazę zgodnie z dobrą praktyką?
W polskich instalacjach elektrycznych przyjęło się, że przewód fazowy (L) powinien znajdować się w lewym zacisku gniazdka, patrząc na nie od przodu, przy bolcu uziemiającym (PE) umieszczonym na górze. Jest to powszechnie akceptowana i stosowana "dobra praktyka" branżowa, która ułatwia życie zarówno domownikom, jak i elektrykom.
Norma prawna a zwyczaj elektryków – co naprawdę mówią przepisy?
Często pojawia się pytanie, czy ta "dobra praktyka" jest poparta konkretnymi przepisami prawa. Warto zaznaczyć, że rozróżnienie między regulacjami prawnymi a powszechnie przyjętymi zwyczajami w branży jest kluczowe dla pełnego zrozumienia tematu.
Czy istnieje paragraf nakazujący fazę po lewej stronie?
Odpowiadając wprost: żadne obowiązujące normy prawne, w tym norma PN-HD 60364 dotycząca instalacji elektrycznych niskiego napięcia, nie narzucają konkretnego umiejscowienia fazy po lewej stronie gniazdka. Według danych serwisu tim.pl, przepisy te skupiają się na ogólnych zasadach bezpieczeństwa i poprawności wykonania instalacji, ale nie precyzują, po której stronie ma znaleźć się przewód fazowy w gniazdku. Choć brak formalnego wymogu, konsekwencja jest kluczowa.
Kluczowa zasada spójności: Dlaczego konsekwencja w całej instalacji jest ważniejsza niż strona?
W sytuacji, gdy przepisy nie narzucają konkretnego rozwiązania, najważniejsza staje się spójność w obrębie całej instalacji. Jeśli w jednym gniazdku faza została podłączona z lewej strony, tak samo powinno być we wszystkich pozostałych gniazdkach w danym budynku. Ta konsekwencja jest nieoceniona. Ułatwia ona prace serwisowe i modernizacyjne, ponieważ elektryk może zakładać standardowe rozwiązanie, co minimalizuje ryzyko pomyłek. Gdyby faza była raz po lewej, raz po prawej, każdy elektryk musiałby za każdym razem weryfikować stan faktyczny, co wydłuża czas pracy i zwiększa ryzyko błędów. Jednolitość instalacji to gwarancja bezpieczeństwa i efektywności.
Jak bezpiecznie sprawdzić, gdzie jest faza? Praktyczny poradnik krok po kroku
Zanim przystąpimy do jakichkolwiek prac przy instalacji elektrycznej, musimy mieć pewność, że wiemy, co robimy. Samodzielne sprawdzanie obecności fazy wymaga ostrożności i posiadania odpowiednich narzędzi. Poniżej znajdziesz praktyczny poradnik, jak to zrobić bezpiecznie.
Niezbędne narzędzia: Czego potrzebujesz do weryfikacji?
- Próbnik napięcia (tzw. neonówka): Proste urządzenie, które po dotknięciu do przewodu pod napięciem sygnalizuje obecność prądu świecącą lampką.
- Multimetr: Bardziej zaawansowane urządzenie, które pozwala na precyzyjny pomiar napięcia, prądu i rezystancji.

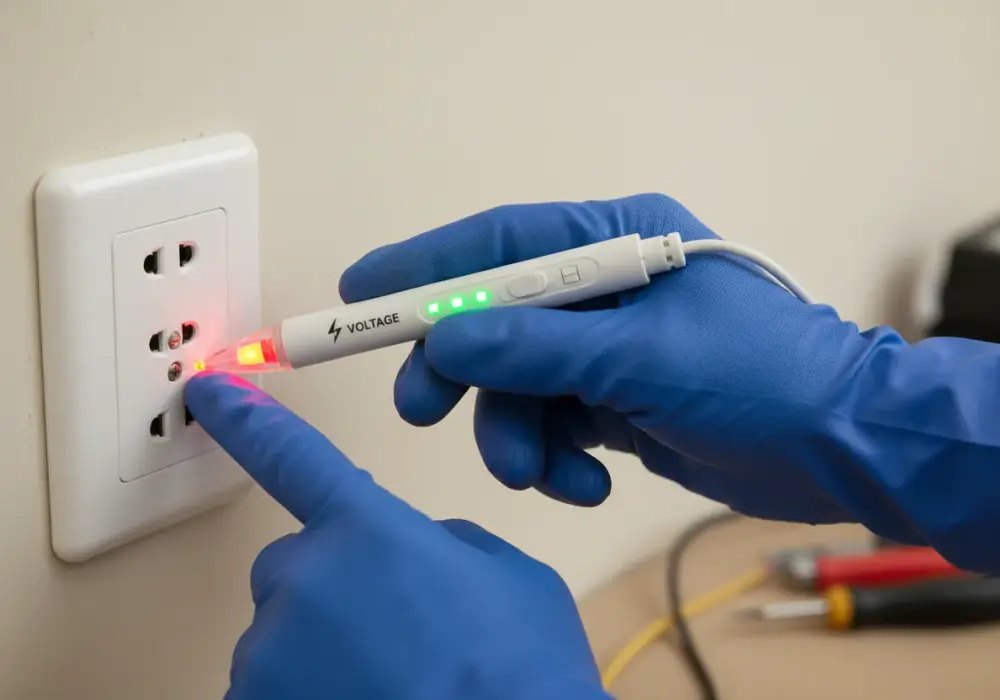

Metoda 1: Użycie podstawowego próbnika napięcia (neonówki)
- Upewnij się, że masz suche ręce i stoisz na nieprzewodzącym podłożu.
- Dotknij końcówką próbnika do jednego z otworów w gniazdku.
- Drugą ręką (lub palcem) dotknij metalowego elementu na obudowie próbnika (zazwyczaj jest to nakładka na trzonku).
- Jeśli lampka w próbniku zaświeci się, oznacza to obecność napięcia jest to przewód fazowy (L).
- Powtórz czynność dla drugiego otworu. Jeśli lampka się nie świeci, jest to prawdopodobnie przewód neutralny (N).
Metoda 2: Precyzyjny pomiar za pomocą multimetru
- Ustaw multimetr na pomiar napięcia stałego (AC) w zakresie co najmniej 300V.
- Umieść jedną sondę multimetru w otworze gniazdka, w którym podejrzewasz obecność fazy (zazwyczaj lewy).
- Drugą sondę umieść w otworze, gdzie spodziewasz się przewodu neutralnego (zazwyczaj prawy).
- Odczytaj wynik. Jeśli wartość napięcia wynosi około 230V, oznacza to, że między tymi dwoma punktami jest faza i neutralny.
- Aby upewnić się co do przewodu ochronnego (PE), wykonaj pomiar między sondą w lewym otworze (faza) a bolcem uziemiającym. Powinieneś uzyskać podobny wynik (około 230V). Pomiar między prawym otworem (neutralny) a bolcem uziemiającym powinien dać napięcie bliskie 0V.
Zanim zaczniesz – absolutne podstawy bezpieczeństwa
- Zawsze wyłącz zasilanie w obwodzie, nad którym pracujesz, jeśli to możliwe. Zlokalizuj odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy i go wyłącz.
- Upewnij się, że ręce są całkowicie suche. Wilgoć znacząco zwiększa ryzyko porażenia prądem.
- Używaj narzędzi z izolowanymi rękojeściami. Zapewniają one dodatkową ochronę przed przypadkowym kontaktem z napięciem.
- Nigdy nie dotykaj odsłoniętych przewodów gołymi rękami.
- Jeśli nie masz pewności co do swoich umiejętności lub stanu instalacji, zawsze wezwij wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.
Anatomia gniazdka: Rozszyfrowanie oznaczeń i kolorów przewodów
Zrozumienie, jakie przewody wchodzą do gniazdka i jakie jest ich przeznaczenie, jest absolutnie kluczowe dla prawidłowego i bezpiecznego podłączenia. Każdy kolor i oznaczenie ma swoje konkretne znaczenie.
Przewód fazowy (L) – ten, w którym "jest prąd"
Przewód fazowy, oznaczany literą "L", jest tym, który dostarcza napięcie z sieci energetycznej do naszych urządzeń. To właśnie w nim płynie prąd, który zasila nasze domowe sprzęty. W Polsce standardowe kolory przewodów fazowych to brązowy, czarny lub szary. Ze względu na to, że przewodzi on napięcie, jest on najbardziej niebezpieczny w kontakcie i wymaga szczególnej ostrożności.
Przewód neutralny (N) – niezbędny do zamknięcia obwodu
Przewód neutralny, oznaczany literą "N", jest niezbędny do zamknięcia obwodu elektrycznego. To dzięki niemu prąd może wrócić do źródła, umożliwiając działanie urządzeń. Standardowy kolor przewodu neutralnego w Polsce to niebieski. Choć zazwyczaj nie przewodzi on napięcia, gdy obwód jest zamknięty, zawsze należy traktować go z należytym szacunkiem i ostrożnością.
Przewód ochronny (PE) – Twój anioł stróż w instalacji
Przewód ochronny, oznaczany literą "PE", to kluczowy element systemu bezpieczeństwa w każdej instalacji elektrycznej. Jego głównym zadaniem jest ochrona przed porażeniem prądem w przypadku awarii, na przykład przebicia izolacji w urządzeniu. W razie wystąpienia takiego problemu, przewód PE odprowadza niebezpieczne napięcie do ziemi. Standardowy kolor przewodu ochronnego to żółto-zielony. Podłączenie tego przewodu jest absolutnie kluczowe dla bezpieczeństwa użytkowników.
Najczęstsze błędy i zagrożenia – czego unikać przy podłączaniu gniazdka?
Nawet pozornie proste czynności, jak podłączenie gniazdka, mogą kryć w sobie pułapki. Świadomość najczęstszych błędów i potencjalnych zagrożeń jest kluczowa, aby uniknąć niebezpiecznych sytuacji.
Brak podłączenia "bolca" – dlaczego to śmiertelnie niebezpieczne?
Jednym z najpoważniejszych i najczęściej popełnianych błędów jest pominięcie podłączenia przewodu ochronnego (PE) do bolca uziemiającego w gniazdku. Bolec ten jest połączony z instalacją uziemiającą budynku. Jeśli urządzenie, które podłączymy do takiego gniazdka, ulegnie awarii, np. dojdzie do przebicia izolacji i napięcie pojawi się na metalowej obudowie, a instalacja nie będzie poprawnie uziemiona, użytkownik może zostać porażony prądem przy dotknięciu obudowy. Jest to sytuacja potencjalnie śmiertelna.
Pomylenie przewodu neutralnego z ochronnym – jakie są konsekwencje?
Kolejnym groźnym błędem jest pomylenie przewodu neutralnego (N) z przewodem ochronnym (PE). W takim przypadku, zamiast odprowadzać prąd do ziemi w razie awarii, przewód ochronny zaczyna pełnić funkcję neutralnego. Oznacza to, że na obudowach urządzeń może pojawić się napięcie, nawet jeśli wszystko wydaje się działać poprawnie. Dotknięcie takiej obudowy staje się niebezpieczne, ponieważ może dojść do porażenia prądem.
Przeczytaj również: Skuteczne sposoby na zmianę koloru tynku mozaikowego: praktyczne porady
Faza w jednym gnieździe z lewej, w drugim z prawej – ukryte ryzyko dla sprzętu RTV/AGD
Brak konsekwencji w podłączaniu fazy w różnych gniazdkach tej samej instalacji, choć może nie prowadzić do natychmiastowego zagrożenia życia, stwarza ukryte ryzyko dla podłączonych urządzeń. Niektóre urządzenia elektroniczne, zwłaszcza te starsze lub bardziej wrażliwe na polaryzację, mogą nieprawidłowo działać lub ulec uszkodzeniu, jeśli faza znajdzie się po niewłaściwej stronie. Ponadto, dla elektryka pracującego przy instalacji, brak jednolitego standardu oznacza konieczność podwójnej weryfikacji, co zwiększa ryzyko popełnienia błędu podczas dalszych prac lub napraw.
Czy zawsze musisz wzywać elektryka? Kiedy samodzielna praca jest dopuszczalna?
W kontekście prac przy instalacji elektrycznej, kluczowe jest rozróżnienie, kiedy można działać samodzielnie, a kiedy absolutnie konieczne jest wezwanie wykwalifikowanego specjalisty. Drobne czynności, takie jak wymiana gniazdka na takie samo, pod warunkiem wyłączenia zasilania w danym obwodzie i posiadania podstawowej wiedzy oraz odpowiednich narzędzi, mogą być dopuszczalne dla osoby z pewnym doświadczeniem. Jednakże, wszelkie modyfikacje instalacji, podłączanie nowych obwodów, praca przy rozdzielnicy, a także sytuacje, w których nie jesteśmy absolutnie pewni co do bezpieczeństwa wykonywanych czynności, bezwzględnie wymagają interwencji uprawnionego elektryka. Pamiętajmy, że bezpieczeństwo zawsze powinno być priorytetem, a błędy w instalacji elektrycznej mogą mieć tragiczne skutki.
