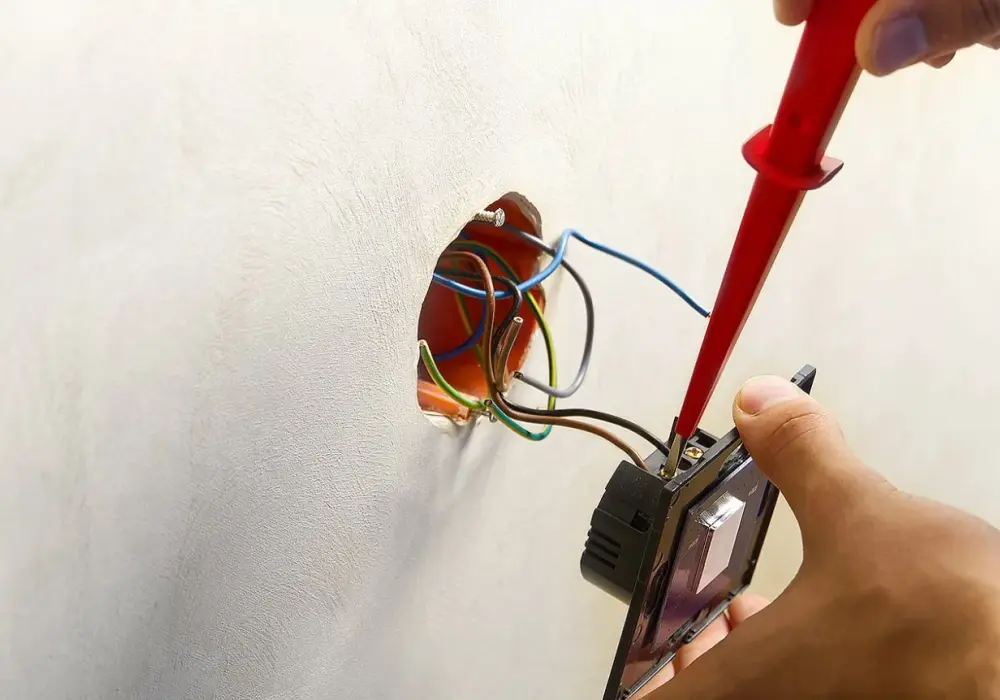

Jak podłączyć włącznik światła? Poradnik krok po kroku

Zanim zaczniesz: Bezpieczeństwo to absolutny priorytet

Przed przystąpieniem do jakichkolwiek prac z instalacją elektryczną, bezpieczeństwo musi być Twoim absolutnym priorytetem. Zaniedbanie tego aspektu może prowadzić do poważnych konsekwencji, w tym porażenia prądem, pożaru lub uszkodzenia sprzętu. Dlatego tak ważne jest, abyś dokładnie zapoznał się z poniższymi zasadami i bezwzględnie ich przestrzegał.

Krok 1: Jak prawidłowo wyłączyć zasilanie w skrzynce z bezpiecznikami?

Pierwszym i najważniejszym krokiem jest całkowite odcięcie zasilania elektrycznego w obwodzie, w którym będziesz pracować. Znajdź swoją skrzynkę z bezpiecznikami (często nazywaną rozdzielnicą). Zidentyfikuj bezpiecznik lub wyłącznik nadprądowy odpowiedzialny za oświetlenie w pomieszczeniu, w którym wymieniasz włącznik. Jeśli nie jesteś pewien, który to obwód, bezpieczniej jest wyłączyć główny wyłącznik zasilania całego mieszkania lub domu. Upewnij się, że przełącznik jest w pozycji "wyłączony" (zazwyczaj oznaczone jako "0" lub "OFF").

Krok 2: Niezbędne narzędzia, które musisz mieć pod ręką, by praca szła gładko

Aby praca przebiegła sprawnie i bezpiecznie, potrzebujesz kilku podstawowych narzędzi. Przede wszystkim jest to próbnik napięcia bez niego nie wolno zaczynać żadnych prac elektrycznych. Przyda się również zestaw śrubokrętów, zarówno płaski, jak i krzyżakowy, o odpowiednich rozmiarach do zacisków włącznika. Niezbędny będzie także ściągacz do izolacji lub ostry nożyk, który pozwoli na odsłonięcie końcówek przewodów. Czasami mogą przydać się również kombinerki, na przykład do przytrzymania przewodu.

Krok 3: Dlaczego próbnik napięcia to Twój najważniejszy sprzymierzeniec? Sprawdź dwa razy, zanim dotkniesz przewodów

Próbnik napięcia, często nazywany potocznie "probówką", to Twoje narzędzie numer jeden w zapewnieniu bezpieczeństwa. Po wyłączeniu zasilania w skrzynce, należy go użyć do sprawdzenia, czy w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Dotknij końcówką próbnika każdego z odsłoniętych przewodów w puszce. Jeśli próbnik nie zaświeci się ani nie wyda dźwięku, oznacza to, że obwód jest bezpieczny. Pamiętaj, aby wykonać tę czynność dwukrotnie raz po wyłączeniu zasilania, a drugi raz tuż przed rozpoczęciem podłączania przewodów. To podwójna weryfikacja daje pewność.

Rozszyfruj kody kolorów: Klucz do poprawnego podłączenia kabli w puszce

Zrozumienie systemu kodowania kolorów przewodów jest fundamentalne dla prawidłowego podłączenia instalacji elektrycznej. W Polsce obowiązują określone normy, które ułatwiają identyfikację poszczególnych typów przewodów, co jest kluczowe dla bezpieczeństwa i funkcjonalności.

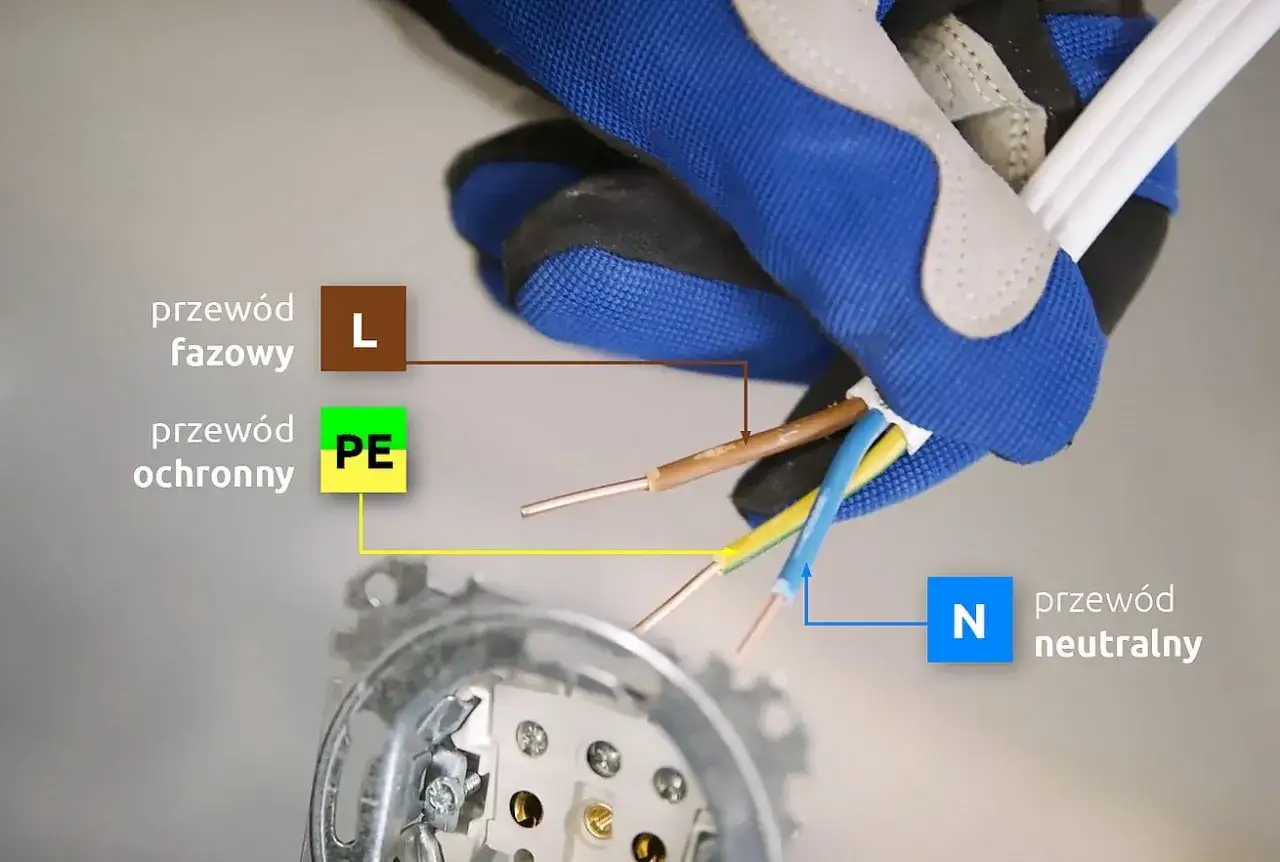

Przewód fazowy (L) - brązowy lub czarny: Gdzie go szukać i jaka jest jego rola?

Przewód fazowy, oznaczany literą "L", jest tym, który doprowadza napięcie z sieci do Twojego włącznika. W polskiej instalacji elektrycznej najczęściej spotkasz go w kolorze brązowym lub czarnym. To właśnie ten przewód jest przerywany przez włącznik, aby włączyć lub wyłączyć światło. Jest to kluczowy przewód, z którym będziesz pracować bezpośrednio przy włączniku.

Przewody neutralny (N) i ochronny (PE) - niebieski i żółto-zielony: Dlaczego zwykle nie podłączasz ich do włącznika?

Przewód neutralny, oznaczany jako "N", zazwyczaj ma kolor niebieski. Przewód ochronny, oznaczany jako "PE", ma charakterystyczne ubarwienie żółto-zielone. Oba te przewody są niezbędne dla prawidłowego działania obwodu i bezpieczeństwa (zwłaszcza PE), jednak w przypadku standardowych włączników światła, nie są one podłączane bezpośrednio do samego mechanizmu włącznika. Ich rola polega na doprowadzeniu prądu do lampy (N) i zapewnieniu ochrony przeciwporażeniowej (PE).

Schemat w puszce: Jak prawidłowo połączyć przewody neutralne i ochronne za pomocą złączki?

W puszce instalacyjnej, gdzie znajduje się włącznik, przewody neutralne (niebieskie) i ochronne (żółto-zielone) zasilające zazwyczaj są łączone za pomocą specjalnych złączek, na przykład popularnych złączek WAGO. Przewód niebieski zasilający jest łączony z niebieskim przewodem idącym do lampy, a żółto-zielony z żółto-zielonym. Tworzy to ciągłość obwodu dla tych dwóch typów przewodów, zapewniając prawidłowe działanie i bezpieczeństwo urządzenia oświetleniowego. Włącznik natomiast "przecina" jedynie obwód fazowy.

Podłączamy włącznik pojedynczy: Instrukcja krok po kroku dla każdego

Podłączenie standardowego włącznika pojedynczego jest stosunkowo proste, o ile dokładnie zastosujesz się do poniższych kroków. Pamiętaj o zachowaniu zasad bezpieczeństwa, które omówiliśmy wcześniej.

1. Identyfikacja przewodów w puszce który jest który? Po upewnieniu się, że zasilanie jest wyłączone i sprawdzeniu próbnikiem, dokładnie obejrzyj przewody wychodzące ze ściany. Zidentyfikuj przewód fazowy (brązowy lub czarny), który będzie podłączony do włącznika. Pozostałe przewody (niebieski i żółto-zielony) powinny być już połączone ze sobą w puszce za pomocą złączki i prowadzić do lampy.

2. Podłączenie przewodu fazowego zasilającego (L) do odpowiedniego zacisku Włącznik pojedynczy posiada zazwyczaj dwa zaciski. Jeden z nich jest zaciskiem wejściowym dla przewodu fazowego zasilającego. Często jest on oznaczony literą "L" lub symbolem strzałki skierowanej do wewnątrz mechanizmu. Podłącz do tego zacisku odsłoniętą końcówkę przewodu fazowego (brązowego lub czarnego), który doprowadza prąd ze skrzynki z bezpiecznikami.

3. Podłączenie przewodu fazowego idącego do lampy (tzw. odejście) Drugi zacisk włącznika jest zaciskiem wyjściowym. To tutaj podłączasz przewód fazowy (brązowy lub czarny), który prowadzi bezpośrednio do oprawy oświetleniowej. Ten przewód "wychodzi" z włącznika i zasila lampę, gdy obwód jest zamknięty.

4. Stabilny montaż mechanizmu w puszce i ostateczne sprawdzenie połączeń Upewnij się, że wszystkie podłączone przewody są solidnie zamocowane w zaciskach. Delikatnie pociągnij każdy przewód, aby sprawdzić, czy nie ma ryzyka jego wysunięcia. Luźne połączenie to potencjalne źródło problemów i zagrożeń. Po sprawdzeniu połączeń, ostrożnie ułóż przewody w puszce, aby nie były przyciśnięte podczas montażu mechanizmu.

Włącznik podwójny (świecznikowy): Jak niezależnie sterować dwoma źródłami światła?

Włączniki podwójne, zwane również świecznikowymi, oferują większą elastyczność w zarządzaniu oświetleniem, pozwalając na niezależne sterowanie dwoma obwodami. Są one idealnym rozwiązaniem w sytuacjach, gdy potrzebujesz większej kontroli nad tym, jak i kiedy światło jest włączane.

Kiedy potrzebujesz włącznika podwójnego? Praktyczne zastosowania

Najczęstszym zastosowaniem włącznika podwójnego jest sterowanie różnymi sekcjami oświetlenia w jednym punkcie. Może to być na przykład żyrandol z kilkoma żarówkami, gdzie chcesz włączać tylko część z nich (np. do stworzenia nastrojowego oświetlenia), lub sterowanie dwoma niezależnymi punktami świetlnymi, na przykład lampą sufitową i kinkietem w tym samym pomieszczeniu, z jednego miejsca. Jest to bardzo praktyczne rozwiązanie w salonach, sypialniach, a także w korytarzach.

Schemat podłączenia: Jak rozdzielić fazę na dwa osobne obwody?

Podłączenie włącznika podwójnego jest podobne do pojedynczego, ale z tą różnicą, że obsługuje on dwa obwody. Włącznik podwójny zazwyczaj posiada jeden zacisk wejściowy dla przewodu fazowego zasilającego (L) ten sam, który doprowadza prąd ze skrzynki. Następnie posiada dwa zaciski wyjściowe, często oznaczone jako L1 i L2, lub strzałkami wychodzącymi. Do tych zacisków podłączasz dwa osobne przewody fazowe, z których każdy prowadzi do innego obwodu oświetleniowego. W ten sposób jeden przewód fazowy zasilający jest rozdzielany przez włącznik na dwa niezależne obwody sterujące.

Najczęstsze błędy przy montażu włącznika podwójnego i jak ich unikać

Podczas montażu włącznika podwójnego można popełnić kilka błędów, które warto znać, aby ich uniknąć:

• Pomylenie zacisków: Niewłaściwe podłączenie przewodu zasilającego do zacisku wyjściowego lub odwrotnie. Zawsze upewnij się, że przewód zasilający idzie do zacisku wejściowego (L), a przewody do lamp do zacisków wyjściowych (L1, L2).
• Luźne połączenia: Niedokładne dokręcenie zacisków może prowadzić do iskrzenia, przegrzewania się i utraty kontaktu, a w skrajnych przypadkach do pożaru. Dokręć śruby zacisków mocno, ale z wyczuciem.
• Brak odpowiedniej izolacji: Upewnij się, że izolacja przewodów jest nienaruszona i nie ma odsłoniętych fragmentów, które mogłyby spowodować zwarcie.
• Niewłaściwe połączenie przewodów neutralnych i ochronnych: Chociaż nie podłącza się ich do włącznika, muszą być poprawnie połączone w puszce za pomocą złączek.

Co w przypadku bardziej skomplikowanych instalacji? Włącznik schodowy i krzyżowy

Oprócz standardowych włączników pojedynczych i podwójnych, istnieją bardziej zaawansowane rozwiązania, które pozwalają na sterowanie oświetleniem w nietypowych konfiguracjach. Dwa z nich to włączniki schodowe i krzyżowe.

Zasada działania włącznika schodowego – sterowanie światłem z dwóch miejsc

Włącznik schodowy umożliwia sterowanie jednym punktem świetlnym z dwóch różnych miejsc. Jest to idealne rozwiązanie na przykład na schodach możesz włączyć światło na dole i wyłączyć je na górze, lub odwrotnie. Włączniki te działają w parach i współpracują ze sobą, tworząc logiczny obwód.

Przewody korespondencyjne: Zrozumienie kluczowego elementu włączników schodowych

Kluczowym elementem instalacji ze włącznikami schodowymi są tak zwane przewody korespondencyjne. Są to zazwyczaj dwa przewody, które łączą ze sobą oba włączniki schodowe. To dzięki nim informacja o stanie przełącznika jest przesyłana między nimi, umożliwiając prawidłowe działanie systemu niezależnie od tego, który włącznik zostanie użyty.

Włącznik krzyżowy – jak dodać trzeci i kolejny punkt sterowania oświetleniem?

Włącznik krzyżowy jest stosowany, gdy chcemy sterować jednym punktem świetlnym z więcej niż dwóch miejsc. Montuje się go między dwoma włącznikami schodowymi. Na przykład, jeśli masz oświetlenie na długim korytarzu i chcesz mieć możliwość włączania i wyłączania światła na początku, na końcu, a także w środku korytarza, będziesz potrzebować dwóch włączników schodowych i jednego włącznika krzyżowego umieszczonego pomiędzy nimi.

Profesjonalne wykończenie i kontrola: Ostatnie szlify i testy

Po podłączeniu przewodów i upewnieniu się, że wszystko jest poprawnie zamocowane, czas na estetyczne wykończenie i najważniejszy etap testowanie. Prawidłowe wykonanie tych czynności zapewni nie tylko funkcjonalność, ale także estetyczny wygląd instalacji.

Jak solidnie i prosto zamocować mechanizm w puszce za pomocą wkrętów lub pazurków?

Większość mechanizmów włączników montuje się w puszkach instalacyjnych za pomocą dwóch wkrętów, które wkręca się w specjalne gwintowane otwory w puszce. Niektóre starsze typy puszek lub mechanizmów mogą wykorzystywać system "pazurków" rozporowych łapek, które zaciskają się na krawędziach puszki. Niezależnie od metody, upewnij się, że mechanizm jest stabilnie zamocowany i nie rusza się podczas naciskania klawisza.

Zakładanie ramki i klawisza – estetyczne zwieńczenie pracy

Gdy mechanizm jest już solidnie zamocowany, czas na montaż ramki ozdobnej i klawisza. Ramka zazwyczaj jest mocowana na wcisk lub za pomocą małych zatrzasków. Klawisz włącznika również jest zazwyczaj wciskany na odpowiednie wypustki mechanizmu. Upewnij się, że wszystko pasuje do siebie i jest równo osadzone. To właśnie te elementy nadają włącznikowi ostateczny, estetyczny wygląd.

Testowanie instalacji po włączeniu zasilania: Co i jak sprawdzić, by mieć pewność poprawnego działania?

Po zakończeniu montażu, wróć do skrzynki z bezpiecznikami i ostrożnie włącz zasilanie. Następnie podejdź do zainstalowanego włącznika. Naciśnij klawisz, aby włączyć światło. Sprawdź, czy lampa zapaliła się prawidłowo. Następnie wyłącz światło, naciskając klawisz ponownie. Obserwuj, czy nie ma żadnych niepokojących objawów, takich jak iskrzenie, trzaski, zapach spalenizny czy nieprawidłowe działanie (np. migotanie światła). W przypadku włącznika podwójnego, przetestuj oba obwody osobno.

Przeczytaj również: Jak obliczyć metry kwadratowe elewacji? Proste sposoby i wskazówki

Kiedy trzeba wezwać elektryka? Sygnały, których nie wolno lekceważyć

Chociaż ten poradnik ma na celu pomoc w samodzielnym wykonaniu pracy, istnieją sytuacje, w których należy bezwzględnie skorzystać z pomocy wykwalifikowanego elektryka. Jeśli podczas pracy poczujesz się niepewnie, nie jesteś pewien identyfikacji przewodów, napotkasz nietypowe okablowanie, lub jeśli po włączeniu zasilania zauważysz jakiekolwiek nieprawidłowości (iskrzenie, dym, zapach spalenizny, brak działania), natychmiast wyłącz zasilanie i wezwij fachowca. Pamiętaj również, że zgodnie z polskim prawem budowlanym, niektóre prace przy instalacjach elektrycznych, zwłaszcza w nowych budynkach, wymagają nadzoru lub wykonania przez osobę z uprawnieniami SEP. Samodzielne prace wykonujesz na własną odpowiedzialność.
