Mocowanie belki przez styropian: Jak zrobić to bezpiecznie?

Mocowanie ciężkich elementów, takich jak belki, przez warstwę styropianu stanowi wyzwanie techniczne, które wymaga precyzyjnego podejścia. Kluczowe jest zrozumienie, że styropian, choć doskonały jako izolator termiczny, nie posiada właściwości konstrukcyjnych, co oznacza, że całe obciążenie musi zostać przeniesione na ścianę nośną. Nieprawidłowe wykonanie tego zadania może prowadzić do poważnych konsekwencji: uszkodzenia elewacji, utraty stabilności mocowanego elementu, a nawet zagrożenia bezpieczeństwa. Co więcej, niewłaściwy montaż może stworzyć mostki termiczne, niwecząc efektywność energetyczną budynku. W tym artykule przedstawimy sprawdzone metody i praktyczne wskazówki, które pozwolą Ci wykonać to zadanie bezpiecznie i trwale.

Dlaczego mocowanie belki przez styropian to zadanie wymagające precyzji?

Przymocowanie ciężkiego elementu, takiego jak belka, do ściany ocieplonej warstwą styropianu, to zadanie, które na pierwszy rzut oka może wydawać się proste. Jednakże, specyfika materiałów użytych w nowoczesnym budownictwie, zwłaszcza izolacji termicznej, sprawia, że wymaga to specjalistycznej wiedzy i odpowiednich technik. Zaniedbanie tych aspektów może prowadzić do problemów, które będą kosztowne w naprawie i wpłyną na bezpieczeństwo użytkowania budynku.

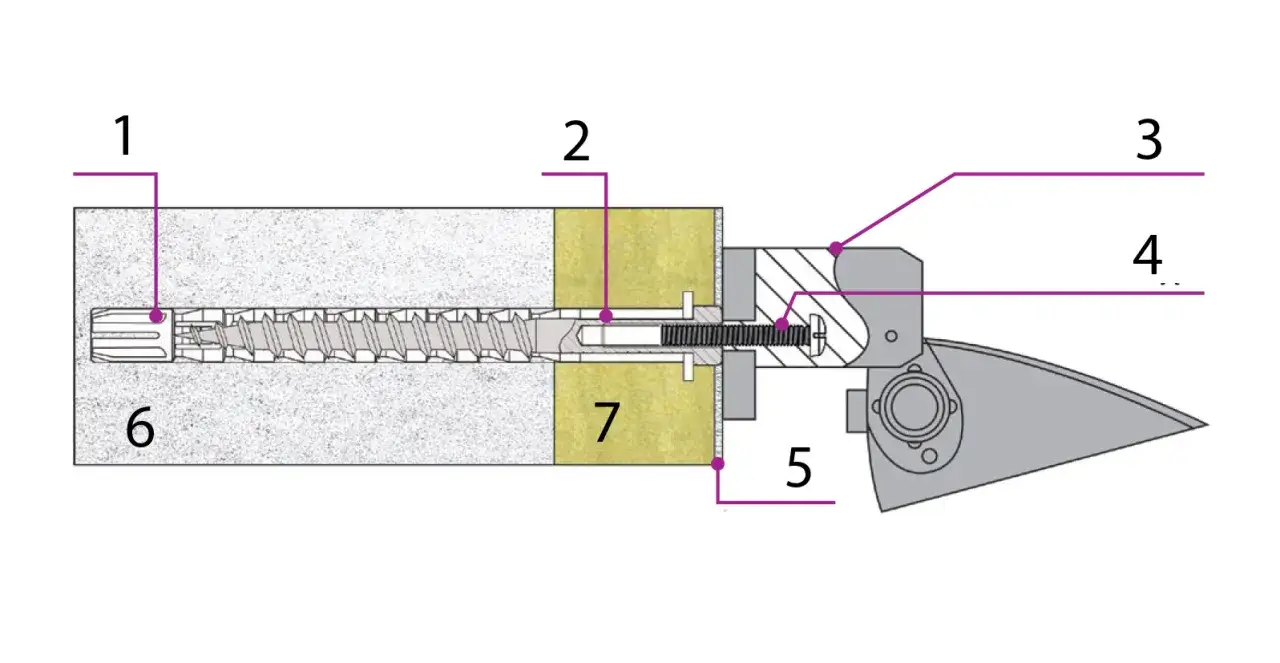

Styropian jako izolator, nie materiał konstrukcyjny: Zrozumienie podstawowego wyzwania

Podstawowym wyzwaniem przy mocowaniu przez styropian jest jego charakter. Styropian to materiał o niskiej gęstości i wytrzymałości, zaprojektowany przede wszystkim do izolowania termicznego. Nie posiada on żadnych właściwości konstrukcyjnych, co oznacza, że nie jest w stanie samodzielnie utrzymać ciężaru. Całe obciążenie przenoszone przez mocowany element musi zostać przekazane na właściwą ścianę konstrukcyjną betonową, murowaną czy wykonaną z bloczków. Rolą styropianu w tym procesie jest jedynie zapewnienie ciągłości izolacji termicznej, a nie przenoszenie sił.

Główne zagrożenia: Co się stanie, jeśli użyjesz zwykłego kołka?

Użycie standardowych kołków rozporowych, które doskonale sprawdzają się w litej ścianie, w przypadku styropianu jest błędem krytycznym. Taki kołek, nawet jeśli uda się go wkręcić w ścianę nośną, nie będzie odpowiednio zakotwiony w styropianie. Siły działające na belkę, takie jak ciężar własny, obciążenia użytkowe czy wiatr, spowodują, że kołek zacznie się wyrywać lub zgniatać warstwę styropianu. Konsekwencje są poważne: od widocznych uszkodzeń elewacji, pęknięć tynku, po całkowitą utratę stabilności mocowanego elementu, co może stanowić bezpośrednie zagrożenie dla życia i zdrowia. W skrajnych przypadkach może dojść do oderwania się mocowanego elementu od ściany.

Mostek termiczny – cichy wróg Twojego ocieplenia i jak go uniknąć przy montażu

Mostek termiczny to fragment przegrody budowlanej, który charakteryzuje się znacznie wyższą przewodnością cieplną niż otaczające go materiały. W kontekście mocowania przez styropian, każdy element przechodzący przez warstwę izolacji, który nie jest odpowiednio zaizolowany, staje się potencjalnym mostkiem termicznym. Metalowy pręt czy śruba, osadzona bezpośrednio w styropianie, stanowi drogę ucieczki ciepła z wnętrza budynku na zewnątrz. Skutkuje to nie tylko zwiększonymi rachunkami za ogrzewanie, ale także może prowadzić do wykraplania się pary wodnej na wewnętrznej powierzchni ściany w tym miejscu, co sprzyja rozwojowi pleśni i grzybów. Aby uniknąć mostków termicznych, konieczne jest zastosowanie specjalnych systemów mocowań, które minimalizują kontakt elementów przewodzących ciepło z warstwą izolacji.

Sprawdzone systemy mocowań: Jak przymocować belkę solidnie i bez strat ciepła?

Na szczęście, nowoczesne technologie budowlane oferują rozwiązania, które pozwalają na bezpieczne i efektywne energetycznie mocowanie ciężkich elementów przez warstwę izolacji termicznej. Kluczem jest zastosowanie systemów zaprojektowanych specjalnie do tego celu, które zapewniają przeniesienie obciążenia na ścianę nośną, jednocześnie minimalizując ryzyko powstawania mostków termicznych. Oto dwie najskuteczniejsze metody:

Metoda 1: Kotwa chemiczna, pręt gwintowany i tuleja dystansowa – złoty standard w montażu

Jest to rozwiązanie, które od lat cieszy się uznaniem fachowców ze względu na swoją niezawodność i wszechstronność. Proces montażu zaczyna się od wywiercenia otworu o odpowiedniej średnicy, który przechodzi przez warstwę tynku, styropian i dociera do ściany nośnej. Następnie otwór jest dokładnie oczyszczany. Kluczowym elementem jest tuleja dystansowa specjalna rurka z tworzywa sztucznego lub metalu z otworami, która jest osadzana w otworze przez styropian. Jej zadaniem jest zapobieganie bezpośredniemu kontaktowi pręta gwintowanego ze styropianem oraz ochrona izolacji przed zgnieceniem podczas dokręcania mocowanego elementu. W wywierconym w ścianie nośnej otworze aplikuje się żywicę chemiczną (kotwę), a następnie osadza w niej pręt gwintowany. Po utwardzeniu żywicy powstaje niezwykle mocne, bezrozporowe połączenie, które jest odporne na wysokie obciążenia i drgania. Ta metoda jest szczególnie polecana do mocowania elementów o dużej masie, takich jak belki konstrukcyjne, balustrady czy markizy.

Metoda 2: Profesjonalne systemy montażu dystansowego z przekładką termiczną

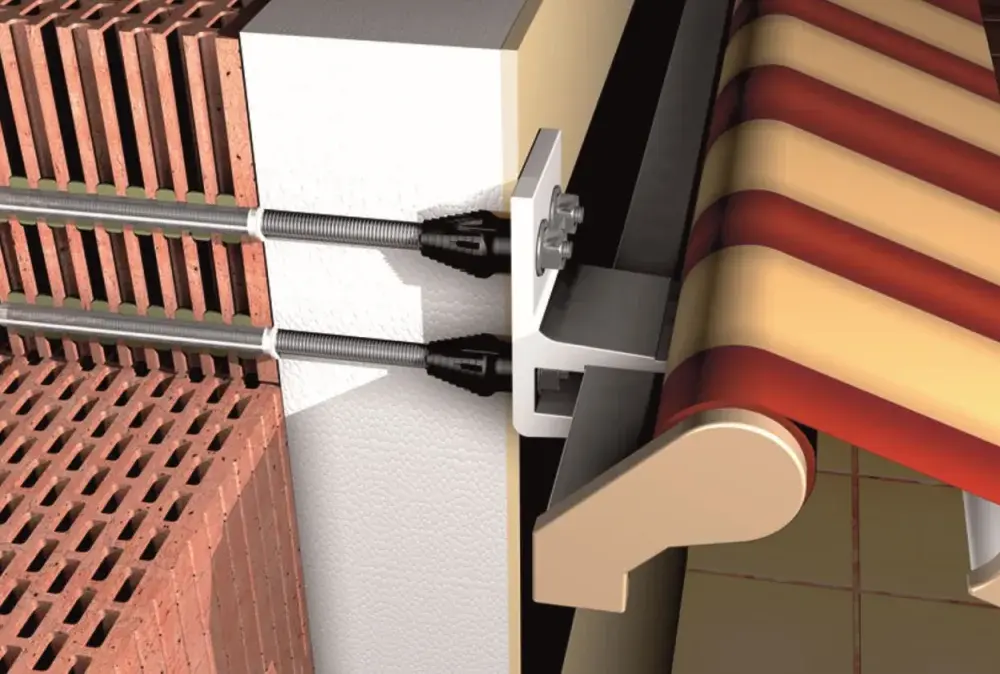

Na rynku dostępne są również gotowe, certyfikowane systemy montażu dystansowego, które zostały zaprojektowane z myślą o maksymalnej redukcji mostków termicznych. Przykładem może być system Fischer Thermax. Tego typu rozwiązania składają się zazwyczaj z pręta kotwiącego, który jest osadzany w ścianie nośnej za pomocą kotwy chemicznej lub mechanicznej, oraz specjalnego stożka wykonanego z tworzywa sztucznego lub materiału izolacyjnego. Stożek ten znajduje się w miejscu przejścia przez styropian i pełni rolę przekładki termicznej, przerywając ciągłość metalowego pręta i znacząco ograniczając straty ciepła. Montaż takich systemów jest zazwyczaj szybszy i prostszy niż tradycyjne kotwy chemiczne, ponieważ wszystkie elementy są zintegrowane i dopasowane do siebie. Są one idealnym rozwiązaniem, gdy priorytetem jest najwyższa efektywność energetyczna budynku.

Porównanie metod: Które rozwiązanie wybrać w zależności od wagi belki i rodzaju ściany?

Wybór odpowiedniego systemu mocowania zależy od wielu czynników, takich jak waga mocowanego elementu, rodzaj materiału ściany nośnej oraz stopień, w jakim chcemy zminimalizować mostki termiczne. Poniższa tabela przedstawia porównanie obu omawianych metod, które pomoże podjąć świadomą decyzję:

Mocowanie belki krok po kroku z użyciem kotwy chemicznej

Montaż belki z użyciem kotwy chemicznej, pręta gwintowanego i tulei dystansowej to proces, który wymaga staranności i precyzji na każdym etapie. Poniżej przedstawiamy szczegółowy poradnik, który pomoże Ci wykonać to zadanie prawidłowo:

Krok 1: Planowanie i precyzyjne wyznaczanie punktów montażowych

Zanim przystąpisz do wiercenia, kluczowe jest dokładne zaplanowanie rozmieszczenia mocowań. Określ, gdzie belka będzie opierać się na ścianie i ile punktów mocowania będzie potrzebnych, aby zapewnić jej stabilność. Weź pod uwagę rozstaw mocowań rekomendowany przez producenta belki lub normy budowlane. Następnie, używając poziomicy i miarki, precyzyjnie zaznacz na ścianie miejsca, w których będą wiercone otwory. Pamiętaj o uwzględnieniu grubości warstwy styropianu oraz rodzaju materiału ściany nośnej przy planowaniu głębokości wiercenia.

Krok 2: Wiercenie idealnego otworu – przez tynk, styropian i w ścianie nośnej

Po wyznaczeniu punktów montażowych, przystąp do wiercenia. W przypadku warstwy tynku i styropianu, użyj wiertarki pracującej w trybie bez udaru. Jest to niezwykle ważne, aby nie uszkodzić struktury styropianu i nie spowodować jego kruszenia. Wiertło powinno mieć średnicę dopasowaną do rozmiaru tulei dystansowej i kotwy chemicznej. Po przewierceniu warstwy izolacji, gdy wiertło dotrze do ściany nośnej, możesz (jeśli materiał ściany tego wymaga, np. beton) przełączyć wiertarkę na tryb udarowy. Głębokość otworu powinna być większa niż łączna grubość tynku, styropianu i wymagana głębokość kotwienia w ścianie nośnej.

Krok 3: Klucz do sukcesu, czyli jak perfekcyjnie oczyścić otwór montażowy

Ten etap jest absolutnie kluczowy dla zapewnienia maksymalnej wytrzymałości połączenia z użyciem kotwy chemicznej. Po wywierceniu otworu, w jego wnętrzu znajduje się pył i drobne fragmenty materiału, które mogą znacząco osłabić przyczepność żywicy. Użyj specjalnej szczoteczki do czyszczenia otworów, aby dokładnie usunąć wszelkie zanieczyszczenia ze ścianek i dna otworu. Następnie, użyj pompki do czyszczenia otworów lub sprężonego powietrza, aby wydmuchać pozostały pył. Powtórz tę czynność kilkukrotnie, aż otwór będzie idealnie czysty. Według danych Rawlplug, dokładne oczyszczenie otworu jest jednym z najważniejszych czynników wpływających na wytrzymałość kotwy chemicznej.

Krok 4: Aplikacja żywicy i osadzanie pręta gwintowanego z tuleją dystansową

Gdy otwór jest już czysty, możesz przystąpić do aplikacji żywicy. Wprowadź żywicę chemiczną do otworu za pomocą specjalnego aplikatora (często dołączonego do opakowania kotwy). Napełnij otwór żywicą w około 2/3 jego głębokości, zaczynając od dna. Następnie, ostrożnie osadź w otworze tuleję dystansową, a w niej pręt gwintowany. Obracaj pręt podczas osadzania, aby żywica równomiernie go otoczyła i wypełniła przestrzeń między prętem a ścianą. Upewnij się, że tuleja dystansowa jest prawidłowo osadzona w warstwie styropianu. Pozostaw mocowanie do czasu pełnego utwardzenia żywicy, zgodnie z instrukcją producenta (czas ten zależy od temperatury otoczenia).

Krok 5: Finalny montaż belki i zabezpieczenie mocowania przed wilgocią

Po utwardzeniu żywicy, pręt gwintowany jest trwale zakotwiony w ścianie nośnej. Teraz możesz nałożyć na niego belkę, używając odpowiednich nakrętek i podkładek, i dokręcić ją z odpowiednią siłą. Pamiętaj, aby dokręcać równomiernie, aby uniknąć naprężeń. Na koniec, kluczowe jest zabezpieczenie miejsca, w którym mocowanie przechodzi przez elewację, przed wnikaniem wilgoci. Użyj do tego celu elastycznego uszczelniacza elewacyjnego, który należy nałożyć wokół pręta gwintowanego, tworząc szczelną barierę. Zapobiegnie to przedostawaniu się wody deszczowej lub topniejącego śniegu do warstwy izolacji i ściany nośnej.

Jakich błędów unikać, by nie uszkodzić elewacji i konstrukcji?

Nawet najlepsze materiały i systemy mocowań mogą zawieść, jeśli popełnimy podstawowe błędy podczas montażu. W przypadku mocowania przez warstwę styropianu, istnieje kilka pułapek, które należy szczególnie brać pod uwagę, aby zapewnić trwałość i bezpieczeństwo:

Błąd nr 1: Wiercenie z udarem w warstwie ocieplenia

Jak już wspomniano, styropian jest materiałem delikatnym. Wiercenie z udarem, które jest skuteczne w betonie czy cegle, w przypadku styropianu prowadzi do jego kruszenia, rozwarstwiania i powstawania nieestetycznych ubytków. Takie uszkodzenie nie tylko osłabia strukturę izolacji, ale także może prowadzić do powstawania mostków termicznych i problemów z estetyką elewacji. Zawsze używaj trybu bez udaru podczas przewiercania się przez styropian.

Błąd nr 2: Zbyt krótkie kotwy lub pręty – dlaczego głębokość kotwienia ma znaczenie?

Wytrzymałość każdego mocowania zależy od jego głębokości zakotwienia w materiale nośnym. Zbyt krótkie pręty gwintowane lub kotwy chemiczne, które nie osiągają wystarczającej głębokości w ścianie nośnej, nie będą w stanie przenieść zakładanego obciążenia. W przypadku mocowania przez styropian, należy uwzględnić nie tylko grubość izolacji, ale także minimalną wymaganą głębokość kotwienia w ścianie nośnej, zgodnie z kartą techniczną producenta kotwy i rodzajem materiału konstrukcyjnego. Zbyt płytkie zakotwienie może prowadzić do wyrwania mocowania pod obciążeniem.

Błąd nr 3: Pominięcie tulei dystansowej i zgniatanie styropianu

Tuleja dystansowa pełni kluczową rolę w ochronie styropianu. Jej pominięcie podczas montażu oznacza, że podczas dokręcania belki, śruby lub nakrętki będą bezpośrednio naciskać na styropian. Materiał ten, nieposiadający odpowiedniej wytrzymałości, zostanie zgnieciony, co doprowadzi do powstania wgłębienia w elewacji i co gorsza, do powstania mostka termicznego. Zgnieciony styropian traci swoje właściwości izolacyjne, a przestrzeń wokół mocowania staje się drogą dla ucieczki ciepła.

Błąd nr 4: Niedokładne oczyszczenie otworu przed aplikacją żywicy chemicznej

Jak podkreślono wcześniej, dokładne oczyszczenie otworu jest krytyczne dla prawidłowego działania kotwy chemicznej. Pozostawienie pyłu, gruzu czy resztek styropianu w otworze uniemożliwia żywicy pełne przyleganie do ścianek otworu i pręta. W efekcie połączenie jest znacznie słabsze, a jego nośność spada. W skrajnych przypadkach może to doprowadzić do przedwczesnego uszkodzenia mocowania. Zawsze poświęć wystarczająco dużo czasu na ten etap.

Narzędzia i akcesoria, bez których się nie obejdzie

Aby prawidłowo wykonać mocowanie belki przez styropian, potrzebny jest odpowiedni zestaw narzędzi i akcesoriów. Posiadanie właściwego sprzętu znacząco ułatwia pracę i gwarantuje jej poprawność techniczną.

Lista zakupowa: Od wiertarki po wyciskacz do kotwy chemicznej

Oto lista niezbędnych narzędzi i materiałów:

• Wiertarka: Najlepiej udarowa z regulacją obrotów i możliwością pracy w trybie bez udaru.
• Wiertła: Odpowiedniej średnicy do wiercenia w ścianie nośnej (np. widiowe) oraz do styropianu i tynku (np. piórkowe lub stopniowe).
• Szczoteczka do czyszczenia otworów: Specjalna szczotka dopasowana średnicą do wierconego otworu.
• Pompka do czyszczenia otworów lub sprężone powietrze: Do usunięcia pyłu z otworu.
• Pistolet do kotwy chemicznej: Standardowy pistolet do aplikacji mas uszczelniających i klejów.
• Żywica chemiczna (kotwa): Dobrana do rodzaju materiału ściany nośnej i obciążenia.
• Pręty gwintowane lub kotwy: Odpowiedniej długości i średnicy, z atestem do stosowania z kotwą chemiczną.
• Tuleje dystansowe: Wykonane z tworzywa sztucznego lub metalu, dopasowane średnicą do pręta i grubością do warstwy styropianu.
• Klucze: Do dokręcania nakrętek mocujących belkę.
• Poziomica i miarka: Do precyzyjnego wyznaczania punktów montażowych.
• Uszczelniacz elewacyjny: Elastyczny, odporny na warunki atmosferyczne, do zabezpieczenia przejścia przez elewację.
• Środki ochrony osobistej: Rękawice, okulary ochronne.

Jak dobrać średnicę i długość pręta gwintowanego do grubości ocieplenia?

Dobór odpowiedniej długości pręta gwintowanego oraz tulei dystansowej jest kluczowy i zależy od kilku czynników:

• Grubość warstwy styropianu: Tuleja dystansowa musi być na tyle długa, aby wystawała nieco ponad powierzchnię styropianu, ale nie za bardzo, aby nie tworzyć nadmiernego dystansu. Jej długość powinna być zbliżona do grubości izolacji.
• Rodzaj materiału ściany nośnej: W zależności od tego, czy ściana jest z betonu, cegły pełnej czy pustaka, wymagana jest inna głębokość kotwienia. Informacje te znajdują się w kartach technicznych kotew chemicznych i prętów gwintowanych.
• Waga mocowanego elementu: Im cięższa belka, tym grubszy i dłuższy pręt gwintowany będzie potrzebny, aby zapewnić odpowiednią nośność.

Zawsze warto skonsultować się z producentem systemu mocowań lub specjalistą, aby dobrać optymalne rozwiązanie dla konkretnego zastosowania. Zazwyczaj producenci dostarczają tabele doboru mocowań w zależności od obciążeń i rodzaju podłoża.

Kluczowe zasady bezpiecznego i trwałego mocowania – co musisz zapamiętać?

Podsumowując, mocowanie ciężkich elementów przez warstwę styropianu wymaga szczególnej uwagi i przestrzegania kilku fundamentalnych zasad. Ich stosowanie zapewni bezpieczeństwo, trwałość konstrukcji oraz efektywność energetyczną budynku.

Zawsze kotwimy w murze, nigdy w samym styropianie!

To jest absolutnie podstawowa zasada. Styropian służy jedynie jako izolacja termiczna i nie przenosi żadnych obciążeń konstrukcyjnych. Cała siła musi być przeniesiona na ścianę nośną. Jakiekolwiek próby kotwiczenia ciężkich elementów wyłącznie w styropianie są skazane na porażkę i mogą być niebezpieczne.

Eliminacja mostków termicznych jako priorytet

Każde mocowanie przez warstwę izolacji stanowi potencjalny mostek termiczny. Dlatego tak ważne jest stosowanie specjalnych systemów, takich jak kotwy chemiczne z tulejami dystansowymi lub dedykowane systemy dystansowe z przekładkami termicznymi. Prawidłowe uszczelnienie przejścia przez elewację również zapobiega ucieczce ciepła i wnikaniu wilgoci.

Przeczytaj również: Jak powiesić szable na ścianie - uniknij błędów i zrób to estetycznie

Dopasowanie systemu mocowania do obciążenia i podłoża

Nie ma jednego uniwersalnego rozwiązania dla wszystkich sytuacji. Należy zawsze analizować wagę mocowanego elementu, rodzaj materiału ściany nośnej oraz warunki panujące na budowie. Tylko odpowiednio dobrany system mocowania, uwzględniający wszystkie te czynniki, zapewni bezpieczne i trwałe połączenie na lata.
