Kołki elewacyjne: Jak wybrać i zamontować idealnie?

Wybór odpowiednich kołków elewacyjnych to jeden z fundamentalnych etapów prac związanych z dociepleniem budynku. Choć mogą wydawać się niepozornym elementem, ich rola w zapewnieniu trwałości i bezpieczeństwa fasady jest nie do przecenienia. Ten artykuł przeprowadzi Cię przez wszystkie kluczowe aspekty doboru i montażu łączników mechanicznych, abyś mógł podjąć świadomą decyzję i cieszyć się solidną, efektywną energetycznie elewacją przez lata.

Dlaczego prawidłowy dobór kołków to fundament trwałej i bezpiecznej elewacji?

Kołki elewacyjne, często nazywane łącznikami mechanicznymi, to coś więcej niż tylko elementy przytrzymujące płyty termoizolacyjne do ściany. Stanowią one kluczowy element systemów ociepleń metodą ETICS (External Thermal Insulation Composite System), a ich głównym zadaniem jest zapewnienie dodatkowego, mechanicznego zabezpieczenia izolacji przed siłami zewnętrznymi. Bez odpowiednio dobranych i zamontowanych kołków, nawet najlepszy klej może okazać się niewystarczający, aby oprzeć się naporowi wiatru czy naprężeniom wynikającym ze zmian temperatury. To właśnie te niepozorne elementy decydują o długoterminowej stabilności i bezpieczeństwie całej fasady.

Rola łącznika mechanicznego: Więcej niż tylko "trzymanie" styropianu

W systemach ociepleń, płyty termoizolacyjne są najpierw przyklejane do podłoża za pomocą specjalistycznych zapraw klejących. Jednak klej, choć stanowi podstawowe mocowanie, nie zawsze jest w stanie samodzielnie sprostać wszystkim wyzwaniom, jakie stawia przed elewacją natura. Kołek elewacyjny pełni rolę dodatkowego, mechanicznego wzmocnienia. Jego zadaniem jest pewne zakotwienie izolacji w konstrukcji budynku, co zapobiega jej przemieszczaniu się i odspajaniu, zwłaszcza w miejscach szczególnie narażonych na działanie sił zewnętrznych.

Siły działające na fasadę: Niewidzialni wrogowie Twojego ocieplenia

Nasza elewacja każdego dnia narażona jest na działanie szeregu sił, które mogą negatywnie wpłynąć na jej stabilność. Jednym z największych zagrożeń są siły ssące wiatru, które szczególnie w przypadku wysokich budynków lub budynków zlokalizowanych na otwartych przestrzeniach, mogą generować ogromne obciążenia. Równie istotne są naprężenia termiczne materiały elewacyjne i izolacyjne kurczą się i rozszerzają pod wpływem zmian temperatury, co prowadzi do powstawania wewnętrznych naprężeń. Prawidłowo dobrane i zamontowane kołki są w stanie skutecznie neutralizować te siły, zapobiegając uszkodzeniom.

Konsekwencje błędów: Od mostków termicznych po ryzyko oderwania izolacji

Nieprawidłowy dobór lub montaż kołków elewacyjnych może prowadzić do szeregu poważnych problemów. Jednym z najczęściej występujących jest powstawanie mostków termicznych, czyli miejsc, przez które ciepło ucieka z budynku. Dzieje się tak, gdy kołek, zwłaszcza metalowy, nie jest odpowiednio zaizolowany lub gdy jego montaż narusza ciągłość warstwy izolacyjnej. Inne konsekwencje to pęknięcia tynku, odspajanie się warstwy zbrojącej, a w skrajnych przypadkach, gdy mocowanie zawiedzie, nawet oderwanie całej warstwy izolacji od ściany. Takie uszkodzenia są nie tylko kosztowne w naprawie, ale przede wszystkim stanowią zagrożenie dla bezpieczeństwa.

Anatomia kołka elewacyjnego: Co musisz wiedzieć przed zakupem?

Zanim zdecydujesz się na konkretny model kołka elewacyjnego, warto poznać jego budowę i zrozumieć, jaką funkcję pełni każdy z jego elementów. To pozwoli Ci świadomie wybrać produkt najlepiej dopasowany do Twoich potrzeb i specyfiki budowy.

Trzpień, czyli serce kołka: Kiedy metalowy, a kiedy z tworzywa?

Trzpień, często nazywany gwoździem, jest elementem, który przechodzi przez płytę izolacyjną i kotwi się w podłożu. Wyróżniamy dwa główne typy trzpieni: plastikowy (poliamidowy, często wzmacniany włóknem szklanym) oraz metalowy (stalowy, zazwyczaj ocynkowany galwanicznie). Kołki z trzpieniem plastikowym charakteryzują się lepszą izolacyjnością termiczną, co oznacza, że generują mniej mostków termicznych. Są one dobrym wyborem przy lżejszych systemach ociepleń. Z kolei trzpień metalowy oferuje wyższą wytrzymałość na wyrywanie i ścinanie, dlatego jest często rekomendowany do mocowania cięższych izolacji, takich jak wełna mineralna, lub w przypadku słabszych podłoży, gdzie wymagana jest większa siła kotwienia.

Talerzyk dociskowy: Dlaczego jego średnica ma kluczowe znaczenie?

Talerzyk dociskowy to element, który przylega do powierzchni płyty izolacyjnej, równomiernie rozkładając siłę nacisku. Jego średnica jest kluczowa i musi być dostosowana do rodzaju izolacji. W przypadku styropianu, standardowo stosuje się talerzyki o średnicy około 60 mm. Natomiast wełna mineralna, ze względu na swoją bardziej włóknistą i miękką strukturę, wymaga talerzyków o większej średnicy, zazwyczaj od 90 do 140 mm, lub zastosowania dodatkowego talerza dociskowego. Zapobiega to wbijaniu się talerzyka w materiał izolacyjny i uszkodzeniu jego struktury, co mogłoby osłabić mocowanie.

Strefa rozporowa: Tajemnica skutecznego kotwienia w różnych materiałach

Strefa rozporowa to część kołka, która po wbiciu lub wkręceniu w podłoże, rozszerza się, zapewniając pewne zakotwienie. Jej konstrukcja i długość są ściśle powiązane z rodzajem podłoża. Dla podłoży o wysokiej wytrzymałości, jak beton, strefa rozporowa może być krótsza. Natomiast w przypadku materiałów o niższej wytrzymałości lub specyficznej strukturze, takich jak pustaki ceramiczne czy beton komórkowy, stosuje się kołki z wydłużoną strefą rozpierania. Pozwala to na lepsze rozłożenie sił i zapewnienie trwałego mocowania nawet w trudnych warunkach.

Jak dobrać idealny kołek do elewacji? Przewodnik krok po kroku

Dobór odpowiedniego kołka elewacyjnego wymaga uwzględnienia kilku kluczowych czynników. Aby ułatwić Ci ten proces, przygotowałem przewodnik krok po kroku, który pomoże Ci podjąć najlepszą decyzję.

Krok 1: Analiza podłoża – beton, pustak czy gazobeton? Jak rozpoznać i dobrać kołek?

Pierwszym i najważniejszym krokiem jest dokładna analiza rodzaju podłoża, na którym będzie wykonywane ocieplenie. Różne materiały budowlane mają odmienną wytrzymałość i strukturę, co wymaga zastosowania kołków o specyficznych parametrach. Producenci zazwyczaj oznaczają przeznaczenie swoich kołków za pomocą liter: A dla betonu, B dla cegły pełnej, C dla pustaków ceramicznych lub dziurawych, D dla betonu lekkiego, a E dla betonu komórkowego (gazobetonu). Stosowanie kołków przeznaczonych do konkretnego typu podłoża, zwłaszcza tych z odpowiednio zaprojektowaną strefą rozpierania dla materiałów porowatych, jest kluczowe dla zapewnienia trwałości mocowania.

Krok 2: Styropian kontra wełna mineralna – kluczowe różnice w doborze łączników

Kolejnym istotnym czynnikiem jest rodzaj materiału izolacyjnego. Jak już wspomniałem, wełna mineralna wymaga zastosowania kołków z szerszym talerzykiem dociskowym, aby zapobiec jej uszkodzeniu. Standardowy talerzyk o średnicy 60 mm, wystarczający dla styropianu, może okazać się niewystarczający dla wełny. W przypadku wełny często stosuje się również kołki z dodatkowym talerzem dociskowym lub specjalne systemy mocowania. Pamiętaj, że niewłaściwy dobór talerzyka może prowadzić do osłabienia struktury izolacji i pogorszenia parametrów całego systemu.

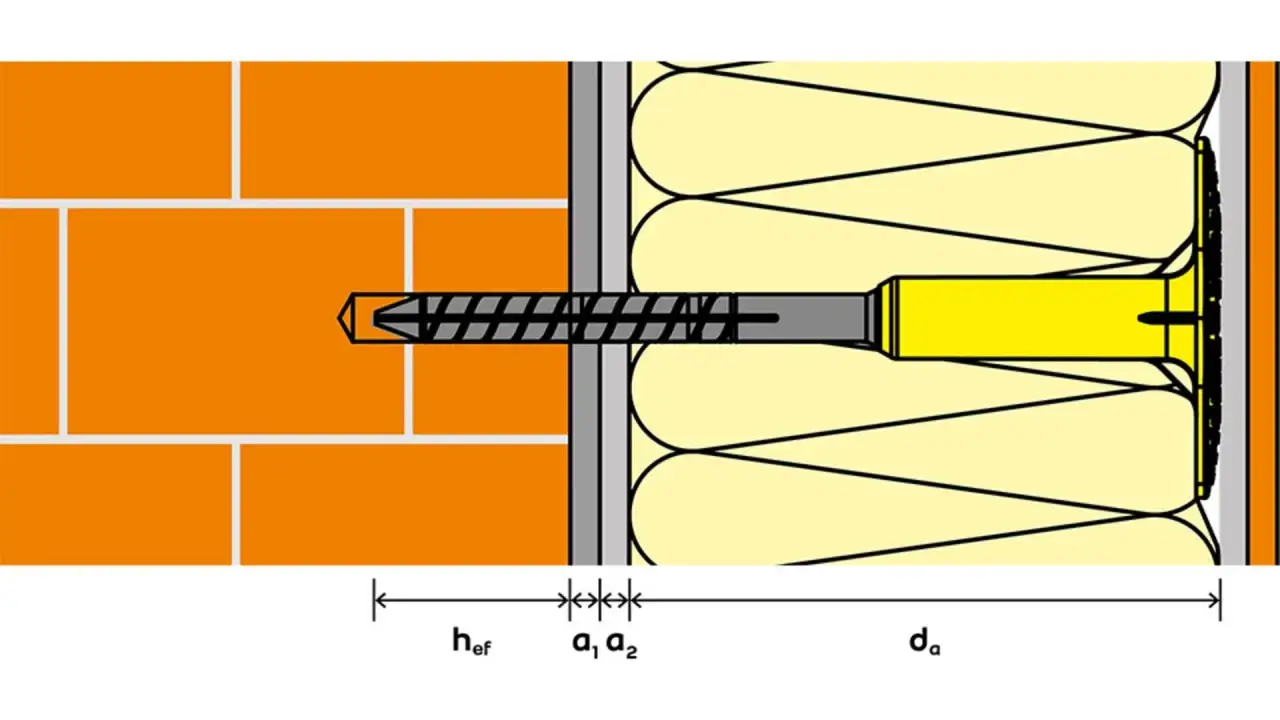

Krok 3: Jak obliczyć prawidłową długość kołka? Niezawodny wzór i praktyczne przykłady

Prawidłowa długość kołka jest absolutnie kluczowa dla jego skutecznego zakotwienia. Oblicza się ją za pomocą prostego wzoru: długość kołka ≥ grubość izolacji + grubość warstwy kleju (przyjmuje się ok. 10 mm) + grubość starego tynku (jeśli występuje) + minimalna głębokość kotwienia. Minimalna głębokość kotwienia to parametr określony przez producenta w aprobacie technicznej i zależy od rodzaju podłoża. Dla betonu zazwyczaj wynosi ona od 30 do 50 mm, natomiast dla pustaków czy betonu komórkowego może być większa, sięgając nawet 50-60 mm. Przykładowo, dla ściany z betonu, ocieplonej 15 cm styropianu, z warstwą kleju 1 cm i starym tynkiem 0.5 cm, przy minimalnej głębokości kotwienia 40 mm, potrzebujemy kołka o długości co najmniej 150 mm + 10 mm + 5 mm + 40 mm = 205 mm. Zawsze wybieraj kołek o długości nieco większej niż obliczona wartość, aby mieć pewność poprawnego zakotwienia.

Krok 4: Zrozumieć oznaczenia producentów (A, B, C, D, E) – ściągawka dla inwestora

Aby ułatwić Ci wybór, przygotowałem krótką ściągawkę, która wyjaśnia znaczenie oznaczeń literowych stosowanych przez producentów kołków elewacyjnych:

Montaż kołków bez tajemnic: Jak uniknąć najczęstszych błędów?

Nawet najlepiej dobrany kołek nie spełni swojej roli, jeśli zostanie nieprawidłowo zamontowany. Poniżej przedstawiam kluczowe zasady montażu, które pomogą Ci uniknąć kosztownych błędów.

Prawidłowa głębokość kotwienia: Złota zasada, której nie można zignorować

Jak już wielokrotnie podkreślałem, prawidłowa głębokość kotwienia jest absolutnie kluczowa dla trwałości mocowania. Jest to parametr ściśle określony w aprobacie technicznej produktu i zależy od rodzaju podłoża. Zbyt płytkie osadzenie kołka sprawi, że nie będzie on w stanie przenieść obciążeń, a w skrajnych przypadkach może dojść do jego wyrwania. Z kolei zbyt głębokie osadzenie, zwłaszcza w przypadku kołków z trzpieniem metalowym, może prowadzić do uszkodzenia izolacji lub nieprawidłowego działania mechanizmu rozpierającego. Zawsze przestrzegaj zaleceń producenta dotyczących minimalnej głębokości kotwienia dla danego typu podłoża.

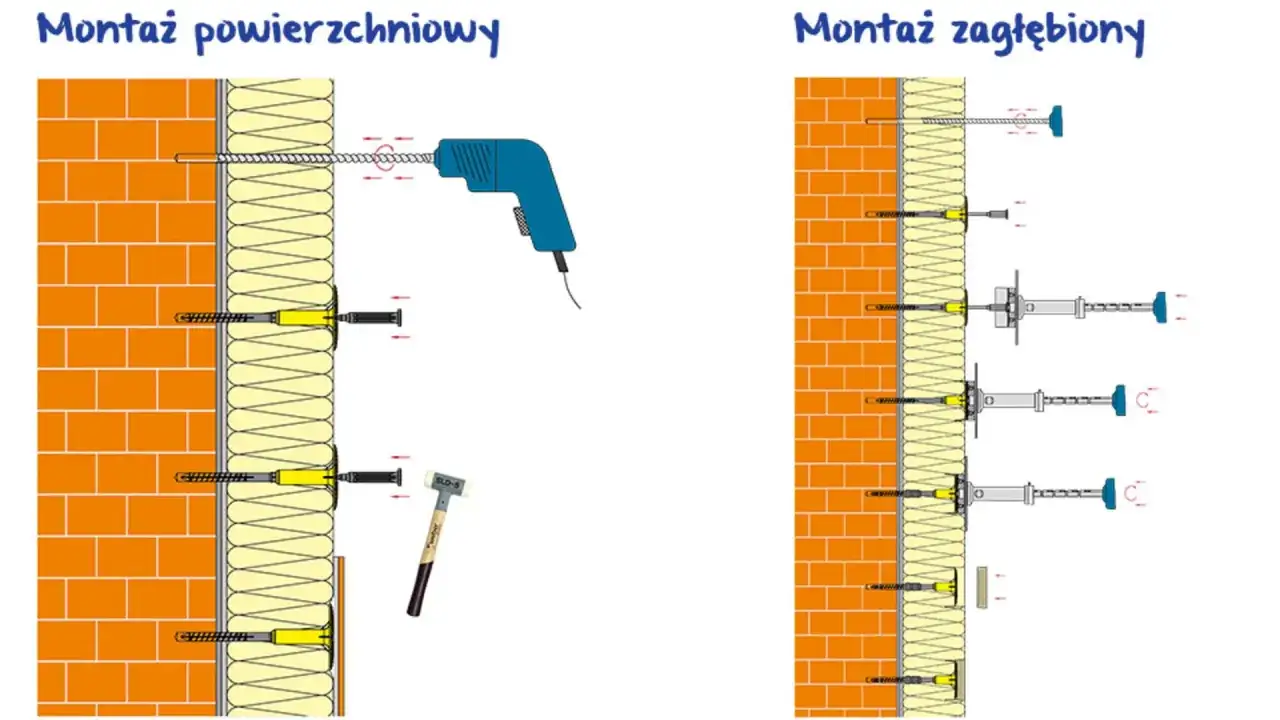

Montaż powierzchniowy czy zagłębiony z zaślepką? Zalety, wady i wpływ na termoizolację

Istnieją dwie główne metody montażu kołków: powierzchniowy i zagłębiony. Montaż powierzchniowy polega na tym, że talerzyk dociskowy jest zlicowany z powierzchnią izolacji. Jest to metoda szybsza, ale może prowadzić do powstawania mostków termicznych, zwłaszcza przy stosowaniu kołków z metalowym trzpieniem. Montaż zagłębiony polega na tym, że talerzyk jest lekko zagłębiony w materiale izolacyjnym, a następnie otwór jest zaślepiany specjalną zaślepką styropianową lub z innego materiału izolacyjnego. Ta metoda skuteczniej eliminuje mostki termiczne, poprawiając izolacyjność cieplną fasady. Ważne jest również, aby pamiętać, że kołkowanie powinno rozpocząć się dopiero po upływie 24-48 godzin od przyklejenia płyt termoizolacyjnych, co pozwoli klejowi na odpowiednie związanie.

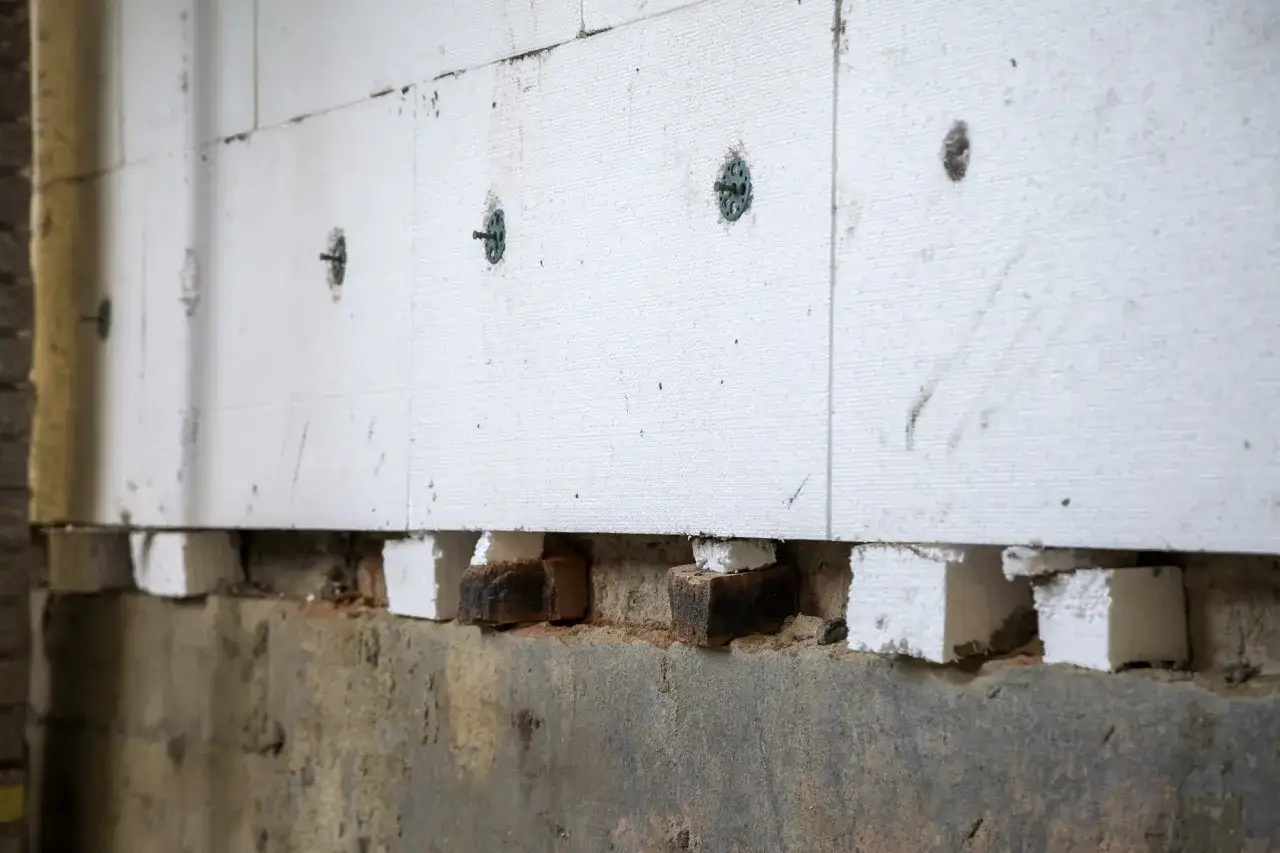

Najczęstsze błędy montażowe: Zbyt głębokie osadzenie, zły otwór i inne kosztowne pomyłki

Podczas montażu kołków elewacyjnych popełnia się szereg błędów, które mogą mieć poważne konsekwencje. Do najczęstszych należą: wiercenie otworów o niewłaściwej średnicy (zbyt dużej lub zbyt małej), wiercenie otworów o niewłaściwej głębokości (zbyt płytkich lub zbyt głębokich), uszkodzenie izolacji podczas montażu (np. przez zbyt mocne wbijanie kołka), a także montaż kołków w nieodpowiednich warunkach atmosferycznych. Pamiętaj, że każdy z tych błędów może osłabić mocowanie i wpłynąć na trwałość całej elewacji. Dokładność i precyzja są tu kluczowe.

Ile kołków na m² i jak je rozmieścić? Klucz do stabilności ocieplenia

Kwestia ilości i rozmieszczenia kołków na elewacji jest równie ważna, jak ich prawidłowy dobór i montaż. Odpowiednie rozmieszczenie zapewnia równomierne rozłożenie obciążeń i stabilność całej konstrukcji.

Standardowe zagęszczenie: Ile kołków potrzeba na środku ściany?

Na większości powierzchni elewacji, z dala od narożników i krawędzi, standardowo stosuje się od 4 do 6 kołków na metr kwadratowy. Jest to wartość bazowa, która zapewnia wystarczające mocowanie izolacji w miejscach, gdzie obciążenia wiatrem są umiarkowane. Jednakże, należy pamiętać, że dokładna liczba kołków powinna być zawsze określona w projekcie technicznym ocieplenia, uwzględniającym specyficzne warunki lokalizacyjne i konstrukcyjne budynku.

Strefy krawędziowe i narożne: Dlaczego w tych miejscach trzeba zagęścić mocowanie?

Narożniki i krawędzie budynku są miejscami, które są szczególnie narażone na działanie sił ssących wiatru. W tych strefach naprężenia są znacznie większe niż na środku ściany. Dlatego też, aby zapewnić odpowiednią stabilność i bezpieczeństwo, w tych obszarach należy zwiększyć liczbę kołków. Zaleca się stosowanie od 6 do nawet 8 kołków na metr kwadratowy w strefach krawędziowych i narożnych. Jest to kluczowe dla zapobiegania odrywaniu się izolacji w miejscach najbardziej narażonych na uszkodzenia.

Schematy rozmieszczenia kołków na płycie: Układ "T" i "W" – który i kiedy stosować?

Producenci i wykonawcy stosują różne schematy rozmieszczenia kołków na płycie izolacyjnej, aby zapewnić optymalne rozłożenie sił. Dwa popularne układy to układ "T" i układ "W". W układzie "T" kołki rozmieszczone są wzdłuż krawędzi płyty i jeden w jej środku, przypominając literę "T". Układ "W" charakteryzuje się rozmieszczeniem kołków w kształcie litery "W" na powierzchni płyty. Wybór konkretnego schematu zależy od rodzaju materiału izolacyjnego, podłoża oraz zaleceń projektowych. Niezależnie od wybranego układu, kluczowe jest równomierne rozmieszczenie kołków i zachowanie odpowiednich odstępów, zgodnie z projektem.

Gwarancja jakości: Na co zwrócić uwagę przy zakupie kołków?

Wybierając kołki elewacyjne, warto zwrócić uwagę nie tylko na ich parametry techniczne, ale przede wszystkim na jakość i certyfikację produktu. To gwarancja bezpieczeństwa i trwałości Twojej inwestycji.

Certyfikaty i aprobaty techniczne (ETA, KOT) – dlaczego są tak ważne?

Każdy kołek elewacyjny dopuszczony do obrotu na rynku europejskim musi posiadać Krajową lub Europejską Ocenę Techniczną (dawniej Aprobatę Techniczną ETA, KOT). Dokument ten jest potwierdzeniem, że produkt został przebadany i spełnia określone normy dotyczące wytrzymałości, trwałości i przeznaczenia. Aprobata techniczna zawiera szczegółowe informacje o właściwościach kołka, sposobie jego montażu oraz zastosowaniu do konkretnych typów podłoży i materiałów izolacyjnych. Zawsze upewnij się, że wybierany przez Ciebie produkt posiada odpowiednie certyfikaty to daje pewność co do jego jakości i bezpieczeństwa użytkowania.

Przeczytaj również: Malowanie boazerii bez szlifowania: Jakie farby wybrać, by zaoszczędzić czas?

Inwestycja w jakość: Czy warto oszczędzać na łącznikach mechanicznych?

W mojej ocenie, oszczędzanie na kołkach elewacyjnych jest przykładem fałszywej oszczędności. Choć tańsze produkty mogą kusić niższą ceną, często są one wykonane z gorszych materiałów, co przekłada się na niższą wytrzymałość i trwałość. W perspektywie czasu, problemy wynikające z zastosowania niskiej jakości łączników takie jak pęknięcia tynku, odspajanie izolacji czy nawet konieczność jej całkowitego demontażu i ponownego montażu generują znacznie wyższe koszty niż początkowe oszczędności. Dlatego zawsze warto inwestować w sprawdzone produkty renomowanych producentów, które posiadają niezbędne certyfikaty. Świadomy wybór i inwestycja w jakość to gwarancja trwałości, bezpieczeństwa i efektywności energetycznej całej elewacji.

Świadomy wybór kołków elewacyjnych oraz ich prawidłowy montaż to inwestycja, która procentuje przez lata. Zapewniają one nie tylko estetykę fasady, ale przede wszystkim jej trwałość, bezpieczeństwo użytkowania oraz efektywność energetyczną budynku.
