Wsporniki do belek: Jak wybrać i zamontować bezpiecznie?

Wsporniki do belek, technicznie nazywane również wieszakami belek lub złączami ciesielskimi, są kluczowymi elementami konstrukcyjnymi używanymi do łączenia belek drewnianych między sobą lub z innymi elementami, takimi jak ściany betonowe czy słupy stalowe. Ich głównym zadaniem jest przenoszenie obciążeń i zapewnienie stabilności oraz bezpieczeństwa całej konstrukcji. Stosuje się je powszechnie w budowie stropów, więźb dachowych, altan, wiat, tarasów i innych konstrukcji szkieletowych. Na polskim rynku dostępna jest szeroka gama wsporników, które można sklasyfikować na kilka głównych rodzajów, a ich prawidłowy dobór i montaż to fundament stabilności i bezpieczeństwa każdej drewnianej konstrukcji.

Dlaczego solidne mocowanie belki to fundament bezpiecznej konstrukcji?

Rola wspornika, o której mogłeś nie wiedzieć

Wsporniki do belek, nazywane także wieszakami belek lub złączami ciesielskimi, odgrywają fundamentalną rolę w każdej konstrukcji drewnianej. Ich podstawowym zadaniem jest tworzenie solidnych połączeń między belkami drewnianymi, a także między belkami a innymi elementami konstrukcyjnymi, takimi jak ściany wykonane z betonu czy słupy stalowe. Dzięki nim obciążenia są efektywnie przenoszone na kolejne elementy, co gwarantuje stabilność i bezpieczeństwo całej budowli. Nie sposób przecenić ich znaczenia w tak różnorodnych zastosowaniach, jak budowa stropów, montaż więźb dachowych, wznoszenie altan, wiat garażowych czy budowa tarasów. To one stanowią niewidoczny, ale kluczowy element zapewniający integralność konstrukcji.

Konsekwencje błędnego doboru lub montażu złączy ciesielskich

Zignorowanie znaczenia prawidłowego doboru i montażu wsporników może prowadzić do bardzo poważnych konsekwencji. Niewłaściwie dobrane lub źle zamontowane złącza ciesielskie stanowią bezpośrednie zagrożenie dla stabilności całej konstrukcji. Może to skutkować deformacją elementów, pękaniem drewna, a w skrajnych przypadkach nawet zawaleniem się części budowli lub całego obiektu. Takie zdarzenia nie tylko generują olbrzymie koszty napraw, ale przede wszystkim stwarzają realne ryzyko dla życia i zdrowia użytkowników. Dlatego tak ważne jest, aby przykładać szczególną wagę do tego pozornie prostego, a w rzeczywistości niezwykle istotnego detalu konstrukcyjnego.

Przewodnik po rodzajach wsporników do belek – który wybrać do Twojego projektu?

Rynek oferuje szeroki wachlarz wsporników do belek, z których każdy został zaprojektowany z myślą o konkretnych zastosowaniach i wymaganiach konstrukcyjnych. Zrozumienie różnic między nimi pozwoli Ci dokonać świadomego wyboru i zapewnić optymalne rozwiązanie dla Twojego projektu.

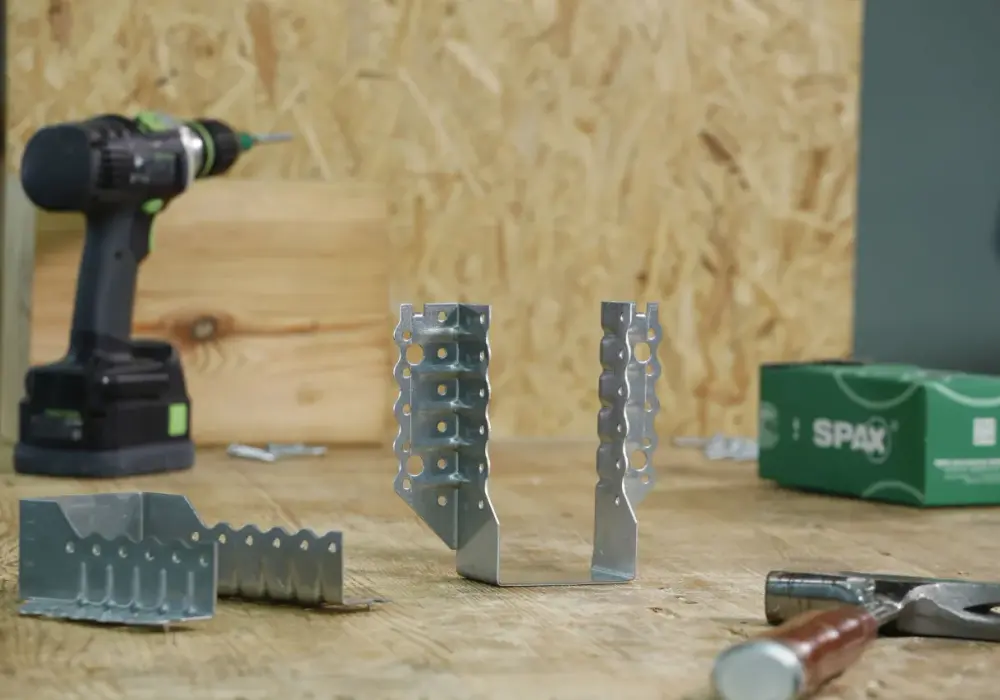

Wsporniki siodełkowe (otwarte) – uniwersalne rozwiązanie do większości zastosowań

Wsporniki siodełkowe, często określane jako wsporniki otwarte lub typu "U", to zdecydowanie najczęściej wybierany rodzaj złączy ciesielskich. Ich konstrukcja pozwala na prostopadłe mocowanie belek, co czyni je niezwykle uniwersalnymi i praktycznymi w szerokim spektrum zastosowań budowlanych i konstrukcyjnych. Sprawdzają się doskonale tam, gdzie wymagane jest solidne i proste połączenie.

Wsporniki zamknięte – kiedy potrzebujesz maksymalnej sztywności?

Jeśli priorytetem jest maksymalna sztywność i wytrzymałość połączenia, warto rozważyć zastosowanie wsporników zamkniętych, znanych również jako wsporniki typu "O". Ich konstrukcja obejmuje belkę z czterech stron, co znacząco zwiększa stabilność i odporność połączenia na obciążenia, zwłaszcza te działające w różnych kierunkach.

Wsporniki dzielone – idealne do renowacji i nietypowych montaży

Wsporniki dzielone, składające się z dwóch części, stanowią doskonałe rozwiązanie w sytuacjach, gdy montaż tradycyjnych wsporników jest utrudniony. Są one nieocenione przy pracach renowacyjnych, a także w trudno dostępnych miejscach, gdzie tradycyjne złącza byłyby trudne do zamocowania. Ich dwuczęściowa budowa ułatwia precyzyjne osadzenie.

Wsporniki kątowe – niezastąpione przy połączeniach narożnych

Wsporniki kątowe, często przypominające wzmocnione kątowniki, są specjalnie zaprojektowane do łączenia elementów konstrukcyjnych pod kątem. Najczęściej wykorzystuje się je do tworzenia połączeń pod kątem prostym, zapewniając im dodatkową stabilność i wytrzymałość, co jest kluczowe w narożnikach konstrukcji.

Wsporniki ukryte – gdy estetyka liczy się tak samo jak wytrzymałość

Dla tych, którzy cenią sobie nie tylko funkcjonalność, ale i estetykę, wsporniki ukryte stanowią idealne rozwiązanie. Pozwalają one na stworzenie połączeń, które są praktycznie niewidoczne, co jest szczególnie pożądane w nowoczesnych projektach architektonicznych i wnętrzarskich. Należy jednak pamiętać, że ich montaż wymaga precyzyjnego frezowania w belce, co jest dodatkowym etapem prac.

Jak dobrać idealny wspornik do belki? Kluczowe kryteria, które musisz znać

Wybór odpowiedniego wspornika do belki to proces, który wymaga uwzględnienia kilku kluczowych czynników. Prawidłowe dopasowanie gwarantuje nie tylko stabilność, ale przede wszystkim bezpieczeństwo całej konstrukcji.

Krok 1: Precyzyjny pomiar belki – dlaczego każdy milimetr ma znaczenie?

Podstawą prawidłowego doboru wspornika jest dokładne zmierzenie wymiarów łączonych belek. Nawet niewielkie odchylenia od nominalnych wymiarów mogą mieć istotny wpływ na stabilność połączenia. Zbyt luźne mocowanie może prowadzić do luzów i osłabienia konstrukcji, podczas gdy zbyt ciasne może utrudnić montaż lub nawet uszkodzić belkę. Dlatego precyzja na tym etapie jest absolutnie kluczowa.

Krok 2: Obliczanie obciążenia – jak oszacować nośność wymaganą dla Twojej konstrukcji?

Kolejnym niezwykle ważnym krokiem jest oszacowanie przewidywanego obciążenia, jakie wspornik będzie musiał przenieść. Należy wziąć pod uwagę zarówno ciężar własny konstrukcji, jak i obciążenia zmienne, takie jak nacisk śniegu, siła wiatru czy obciążenia użytkowe. Informacje o nośności poszczególnych wsporników można znaleźć w kartach technicznych producentów. Według danych Simpson Strong-Tie, odpowiednie dobranie wspornika do przewidywanego obciążenia jest kluczowe dla uniknięcia awarii konstrukcji.

Krok 3: Wybór materiału i powłoki antykorozyjnej (ocynk galwaniczny vs. ogniowy)

Wsporniki najczęściej wykonuje się ze stali, która następnie jest odpowiednio zabezpieczana przed korozją. Najpopularniejszym rozwiązaniem jest stal ocynkowana. Wyróżniamy dwa rodzaje ocynku: galwaniczny, który jest cieńszy i stosowany głównie we wnętrzach lub miejscach mniej narażonych na wilgoć, oraz ogniowy, który tworzy grubszą i bardziej trwałą warstwę ochronną, idealną do zastosowań zewnętrznych, gdzie konstrukcja jest narażona na działanie czynników atmosferycznych.

Krok 4: Dopasowanie do podłoża – mocowanie do drewna, betonu czy stali?

Rodzaj podłoża, do którego będzie mocowany wspornik, ma fundamentalne znaczenie dla wyboru odpowiednich elementów złącznych. Do drewna stosuje się specjalne wkręty ciesielskie lub gwoździe pierścieniowe. W przypadku betonu konieczne jest użycie kotew chemicznych lub mechanicznych, a do stali odpowiednich śrub i nakrętek. Niewłaściwy dobór mocowania do podłoża może znacząco osłabić całe połączenie.

Montaż wspornika krok po kroku – instrukcja dla majsterkowiczów

Prawidłowy montaż wspornika jest równie ważny, jak jego właściwy dobór. Nawet najlepszy wspornik nie spełni swojej roli, jeśli zostanie zamocowany w sposób nieprawidłowy.

Niezbędne narzędzia i akcesoria montażowe

• Wiertarka/wkrętarka z odpowiednimi końcówkami
• Poziomica
• Miara zwijana
• Młotek (jeśli używamy gwoździ)
• Klucze (jeśli używamy śrub i nakrętek)
• Ołówek lub marker do zaznaczania
• Specjalne wkręty ciesielskie lub gwoździe pierścieniowe
• Kotwy (jeśli mocujemy do betonu)

Jak prawidłowo osadzić wspornik na belce i ścianie?

1. Upewnij się, że powierzchnie montażowe są czyste i równe.
2. Przyłóż wspornik do miejsca docelowego i za pomocą poziomicy sprawdź jego pion i poziom.
3. Zaznacz ołówkiem miejsca na otwory montażowe.
4. Wywierć otwory prowadzące zgodnie z zaleceniami producenta wspornika i elementów złącznych.
5. Wkręć lub wbij elementy złączne, upewniając się, że są one zamocowane stabilnie i prostopadle.
6. Sprawdź, czy belka jest solidnie osadzona w gnieździe wspornika i czy nie ma luzów.
7. W przypadku wsporników ukrytych, wykonaj precyzyjne frezowanie w belce zgodnie z instrukcją producenta.

Dobór wkrętów i gwoździ – dlaczego nie warto na nich oszczędzać?

Elementy złączne, takie jak wkręty i gwoździe, są często niedocenianym, ale niezwykle ważnym elementem całego systemu mocowania. Używanie specjalnych wkrętów ciesielskich lub gwoździ pierścieniowych, zaprojektowanych do przenoszenia dużych obciążeń i zapewniających pewne trzymanie, jest kluczowe dla bezpieczeństwa konstrukcji. Oszczędzanie na jakości wkrętów lub stosowanie niewłaściwych zamienników (np. zwykłych wkrętów do drewna) może prowadzić do osłabienia połączenia i w konsekwencji do jego awarii.

Najczęstsze błędy montażowe i jak ich skutecznie unikać

• Używanie niewłaściwych wkrętów/gwoździ: Zawsze stosuj elementy złączne zalecane przez producenta wspornika.
• Zbyt mała liczba elementów złącznych: Nie oszczędzaj na liczbie wkrętów czy gwoździ; stosuj je zgodnie z zaleceniami.
• Brak precyzji: Upewnij się, że wspornik jest zamocowany prosto i stabilnie.
• Niewłaściwe osadzenie belki: Belka musi być dobrze osadzona w gnieździe wspornika, bez luzów.
• Ignorowanie obciążenia: Zawsze dobieraj wspornik i mocowanie do przewidywanego obciążenia.
• Montaż w nieodpowiednich warunkach: Unikaj montażu w deszczu lub przy skrajnych temperaturach, jeśli nie jest to absolutnie konieczne.

Praktyczne zastosowania wsporników – inspiracje i przykłady

Wsporniki do belek znajdują zastosowanie w niemal każdym rodzaju konstrukcji drewnianej, od fundamentów po dach.

Budowa stropu i więźby dachowej – profesjonalne połączenia konstrukcyjne

W konstrukcjach stropowych i więźbach dachowych wsporniki odgrywają kluczową rolę w zapewnieniu integralności i wytrzymałości całego szkieletu. Pozwalają na pewne i bezpieczne połączenie belek stropowych z ścianami nośnymi oraz elementów konstrukcyjnych dachu, takich jak krokwie czy jętki, z innymi elementami więźby.

Taras, pergola, wiata garażowa – jak wsporniki ułatwiają prace w ogrodzie?

W przestrzeniach zewnętrznych, takich jak budowa tarasów, pergoli czy wiat garażowych, wsporniki są nieocenione. Ułatwiają tworzenie stabilnych konstrukcji, które muszą wytrzymać obciążenia związane z użytkowaniem oraz działanie warunków atmosferycznych. Pozwalają na pewne mocowanie słupów i belek nośnych, zapewniając trwałość i bezpieczeństwo użytkowania.

Belki dekoracyjne i antresole – estetyczne mocowania we wnętrzach

Nawet w projektach wnętrzarskich wsporniki znajdują swoje zastosowanie. Mogą być wykorzystywane do montażu belek dekoracyjnych, które dodają wnętrzu charakteru, a także do budowy antresol, które pozwalają na efektywne wykorzystanie przestrzeni. W takich zastosowaniach, szczególnie gdy ważna jest estetyka, często wybierane są wsporniki ukryte, które pozostają niewidoczne dla oka.

Gdzie szukać odpowiednich wsporników i na co zwrócić uwagę przy zakupie?

Wybór miejsca zakupu wsporników oraz zwrócenie uwagi na kluczowe parametry mogą znacząco wpłynąć na jakość i bezpieczeństwo Twojej konstrukcji.

Markety budowlane vs. specjalistyczne sklepy – porównanie oferty

Duże markety budowlane oferują szeroki wybór wsporników, często w konkurencyjnych cenach. Jednakże, w specjalistycznych sklepach z elementami złącznymi można liczyć na bardziej fachowe doradztwo oraz dostęp do szerszej gamy produktów, w tym tych o specjalistycznych zastosowaniach i wyższych parametrach technicznych. Warto rozważyć wizytę w takim miejscu, jeśli masz wątpliwości co do wyboru.

Certyfikaty i atesty (np. ITB) – gwarancja jakości i bezpieczeństwa

Szukając wsporników, warto zwrócić uwagę na obecność certyfikatów i atestów, takich jak te wydawane przez Instytut Techniki Budowlanej (ITB). Dokumenty te są potwierdzeniem, że produkt spełnia określone normy jakościowe i bezpieczeństwa, co jest szczególnie ważne w przypadku elementów konstrukcyjnych, od których zależy stabilność całej budowli. Atest jest gwarancją, że wspornik został przetestowany i nadaje się do zamierzonego zastosowania.

Przeczytaj również: Brązowa kuchnia jaki kolor ścian – idealne odcienie, które rozjaśnią wnętrze

Czytanie tabeli nośności producenta – jak interpretować dane techniczne?

Tabele nośności udostępniane przez producentów są kluczowym źródłem informacji przy wyborze wspornika. Należy zwracać uwagę na maksymalne obciążenie, zarówno ścinające, jak i zginające, które wspornik jest w stanie bezpiecznie przenieść. Ważne jest również, aby sprawdzić zalecaną liczbę i rodzaj elementów złącznych (wkrętów, gwoździ), ponieważ ich ilość i jakość bezpośrednio wpływa na ostateczną nośność połączenia. Jak podają producenci, np. Simpson Strong-Tie, prawidłowa interpretacja tych danych pozwala na uniknięcie błędów projektowych i zapewnienie bezpieczeństwa konstrukcji.
