Montaż podnośnika dwukolumnowego wymaga szczególnej uwagi przy wyborze odpowiednich kotew. To właśnie one stanowią fundament bezpieczeństwa całej konstrukcji. Kotwy są elementem łączącym podnośnik z podłożem. Dostępne są dwa główne typy: kotwy chemiczne (wklejane) oraz mechaniczne. Każdy rodzaj ma swoje unikalne właściwości i zastosowanie. Wybór właściwego typu kotew zależy przede wszystkim od rodzaju podłoża oraz planowanego obciążenia.
Najważniejsze informacje:- Kotwy są kluczowym elementem stabilności podnośnika dwukolumnowego
- Kotwy chemiczne wymagają suchego betonu i temperatury powyżej 10°C
- Kotwy mechaniczne pozwalają na natychmiastowe użytkowanie po montażu
- Wybór kotew musi być dostosowany do typu podłoża i planowanego obciążenia
- Kotwy epoksydowe są zalecane przy najwyższych obciążeniach
- Rodzaj betonu ma znaczący wpływ na wybór odpowiedniego typu kotwy
Rodzaje kotew do podnośnika dwukolumnowego
Jakie kotwy do podnośnika dwukolumnowego wybrać, aby zapewnić maksymalne bezpieczeństwo? To kluczowe pytanie podczas instalacji urządzenia. Kotwy do podnośnika samochodowego dzielą się na dwa główne typy: chemiczne i mechaniczne.
Każdy rodzaj oferuje inne właściwości i parametry montażowe. Rodzaje kotew do podnośnika różnią się między sobą nie tylko budową, ale także sposobem mocowania. Wybór odpowiedniego typu zależy od wielu czynników technicznych.
| Cecha | Kotwy chemiczne | Kotwy mechaniczne |
|---|---|---|
| Rodzaj | Wklejane na bazie żywicy | Opaskowe, wkręcane, segmentowe |
| Główne zastosowanie | Twarde, suche podłoże betonowe | Różne typy podłoża |
| Nośność | Bardzo wysoka | Wysoka |
| Czas montażu | Wymaga okresu utwardzania | Natychmiastowa gotowość |
Kotwy chemiczne - charakterystyka i zastosowanie
Kotwy chemiczne do podnośnika składają się z metalowego pręta gwintowanego oraz żywicy epoksydowej. Żywica tworzy trwałe połączenie między prętem a betonem. System ten zapewnia równomierne rozłożenie obciążenia na całej długości zakotwienia. Specjalna formuła żywicy gwarantuje wysoką odporność na wibracje.
Zasada działania opiera się na adhezji między żywicą a podłożem. Specjalna formuła chemiczna tworzy wiązania molekularne. Po utwardzeniu powstaje niezwykle wytrzymałe połączenie.
- Najwyższa nośność spośród wszystkich typów kotew
- Doskonała odporność na wibracje i obciążenia dynamiczne
- Możliwość stosowania w otworach wierconych diamentowo
- Brak naprężeń w betonie podczas montażu
- Długotrwała żywotność połączenia
Czytaj więcej: Jak zabetonować kotwę prawidłowo: skuteczny montaż krok po kroku

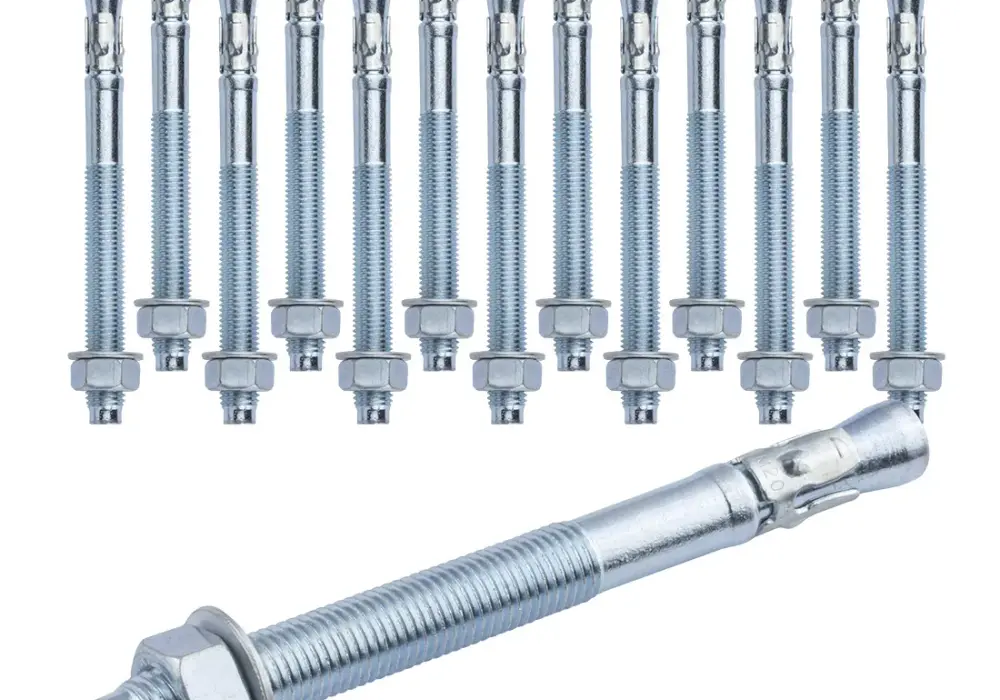

Kotwy mechaniczne i ich właściwości

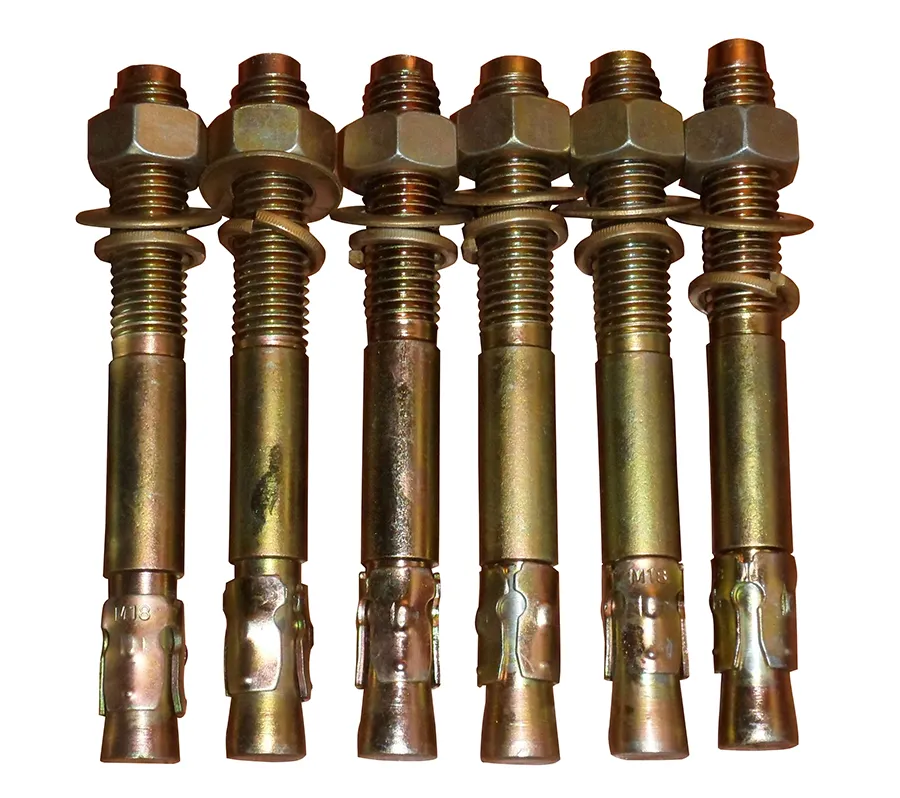

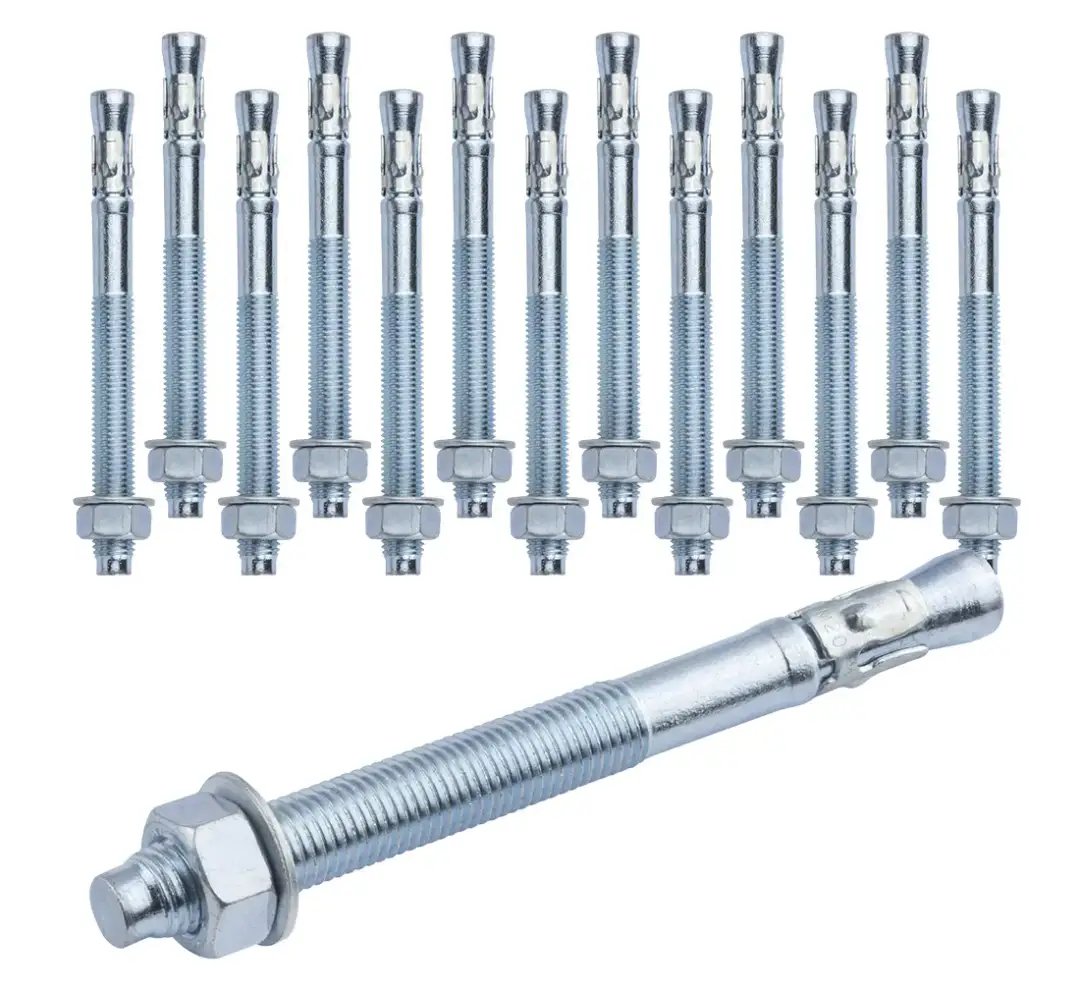

Kotwy mechaniczne do podnośnika występują w trzech podstawowych wariantach: opaskowe, wkręcane i segmentowe. Każdy typ wykorzystuje inną zasadę mocowania mechanicznego. Te rozwiązania sprawdzają się szczególnie w warsztatach o zmiennych warunkach temperaturowych.
Kotwy opaskowe rozprężają się równomiernie na całej długości otworu. Kotwy wkręcane wykorzystują gwint do zakotwienia w betonie. Kotwy segmentowe działają na zasadzie rozpierania końcówki w wywierconym otworze.
Montaż kotew do podnośnika typu mechanicznego wymaga precyzyjnego wiercenia otworów. Dokręcenie śruby powoduje rozpieranie elementu kotwiącego. Po osiągnięciu odpowiedniego momentu dokręcenia kotwa jest gotowa do użycia.
Co wpływa na wybór odpowiednich kotew?
Kluczowym czynnikiem jest rodzaj i jakość podłoża betonowego. Beton musi spełniać minimalne wymagania wytrzymałościowe określone przez producenta podnośnika.
Istotne są także warunki środowiskowe w miejscu montażu. Temperatura i wilgotność powietrza mogą wykluczać zastosowanie niektórych typów kotew.
Przewidywane obciążenia robocze determinują wybór odpowiedniego typu kotew. Należy uwzględnić także dynamikę pracy podnośnika.
Wymagania techniczne montażu
Jak zamontować kotwy do podnośnika zgodnie z wymaganiami? Temperatura podłoża podczas montażu kotew chemicznych musi przekraczać 10°C. Otwory montażowe muszą być dokładnie oczyszczone z pyłu i luźnych fragmentów.
Wilgotność betonu nie może przekraczać 4% przy montażu kotew chemicznych. Głębokość kotwienia należy dobrać zgodnie z zaleceniami producenta. Moment dokręcenia musi być kontrolowany kluczem dynamometrycznym.
| Parametr | Kotwy chemiczne | Kotwy mechaniczne |
|---|---|---|
| Temperatura montażu | >10°C | bez ograniczeń |
| Wilgotność podłoża | <4% | bez ograniczeń |
| Typ podłoża | beton klasy ≥C20/25 | różne rodzaje betonu |
| Głębokość kotwienia | min. 120mm | min. 100mm |
Bezpieczeństwo i parametry nośności
Bezpieczeństwo kotew do podnośnika dwukolumnowego zależy od prawidłowego doboru parametrów nośności. Każda kotwa musi wytrzymać minimum 2-krotność maksymalnego obciążenia roboczego. Wszystkie elementy systemu kotwienia podlegają rygorystycznym normom bezpieczeństwa.
Regularny przegląd stanu kotew jest obowiązkowy. Należy sprawdzać moment dokręcenia co najmniej raz na kwartał. Każda nieprawidłowość wymaga natychmiastowej interwencji technicznej.
Dokumentacja techniczna musi zawierać pełne dane o nośności kotew. System kotwienia powinien być regularnie testowany pod kątem wytrzymałości. Testy obciążeniowe należy przeprowadzać zgodnie z harmonogramem przeglądów.
- Minimalna siła wyrywania: 15 kN na kotwę
- Głębokość zakotwienia: 120-150 mm
- Moment dokręcający: 80-120 Nm
- Średnica otworu: 16-20 mm
- Klasa wytrzymałości śrub: minimum 8.8
- Współczynnik bezpieczeństwa: minimum 2.0
Najczęstsze błędy przy montażu kotew
Nieodpowiednie przygotowanie otworów to główny błąd podczas montażu kotew do podnośnika. Niedokładne oczyszczenie otworu z pyłu znacząco osłabia wytrzymałość połączenia. Zbyt płytkie wiercenie lub nieuwzględnienie minimalnych odległości od krawędzi betonu może prowadzić do uszkodzeń. Nieprzestrzeganie czasu utwardzania kotew chemicznych skutkuje niestabilnością konstrukcji.
Złe dobranie typu kotew do rodzaju podłoża często skutkuje awarią. Stosowanie kotew chemicznych w wilgotnym betonie prowadzi do osłabienia połączenia. Niedokładne wypoziomowanie kolumn podnośnika powoduje nierównomierne obciążenie kotew. Przekroczenie zalecanego momentu dokręcenia może uszkodzić kotwę lub beton.
Jak prawidłowo zamontować kotwy?
Precyzyjne wyznaczenie punktów montażowych jest pierwszym krokiem. Należy użyć szablonu dostarczonego przez producenta podnośnika.
Wiercenie otworów musi być wykonane prostopadle do powierzchni. Głębokość wiercenia powinna uwzględniać naddatek na zebranie zwiercin.
Dokładne oczyszczenie otworów wymaga użycia szczotki i sprężonego powietrza. Otwór musi być całkowicie wolny od pyłu i luźnych fragmentów.
Montaż kotew do podnośnika samochodowego wymaga przestrzegania zalecanych momentów dokręcenia. Końcowa kontrola obejmuje sprawdzenie pionowości kolumn i stabilności mocowania.
Kiedy wymienić kotwy w podnośniku?
Wymiana kotew jest konieczna przy widocznych oznakach korozji lub uszkodzeń mechanicznych. Poluzowanie się kotew lub pojawienie się pęknięć w betonie wokół nich wymaga natychmiastowej interwencji. Średni okres użytkowania kotew wynosi 5-7 lat przy prawidłowej eksploatacji.
Regularne przeglądy pozwalają wcześnie wykryć potencjalne problemy. Należy sprawdzać moment dokręcenia kotew co 3 miesiące. Każda nieprawidłowość w pracy podnośnika może wskazywać na konieczność wymiany elementów kotwiących.
Skuteczny dobór kotew - klucz do bezpiecznego podnośnika
Wybór odpowiednich kotew do podnośnika dwukolumnowego to proces wymagający uwzględnienia wielu czynników. Kluczowe znaczenie ma rodzaj podłoża, warunki montażu oraz przewidywane obciążenia. Kotwy chemiczne zapewniają najwyższą nośność, ale wymagają specyficznych warunków montażu, podczas gdy kotwy mechaniczne oferują większą uniwersalność zastosowania.
Bezpieczeństwo instalacji zależy od prawidłowego montażu i regularnych przeglądów. Każdy typ kotew wymaga przestrzegania określonych parametrów technicznych, takich jak głębokość kotwienia, moment dokręcenia czy minimalna odległość od krawędzi betonu.
Okres użytkowania kotew wynosi średnio 5-7 lat, ale może się różnić w zależności od intensywności eksploatacji i warunków pracy. Regularne kontrole i konserwacja to podstawa długotrwałego i bezpiecznego użytkowania podnośnika dwukolumnowego.
