Zabetonowanie kotwy to podstawowy proces budowlany, który ma kluczowe znaczenie dla stabilności konstrukcji. Kotwy są niezbędne do mocowania słupów i innych elementów konstrukcyjnych. Najczęściej stosuje się dwa rodzaje kotew - typ U do lżejszych konstrukcji i typ H do cięższych projektów budowlanych.
Najważniejsze informacje:- Kotwy typu U są idealne do mocowania słupów drewnianych w lekkich konstrukcjach
- Kotwy typu H sprawdzają się w cięższych konstrukcjach jak altany czy garaże
- Minimalna głębokość osadzenia to 20 cm dla kotwy U i 35 cm dla kotwy H
- Właściwe zabetonowanie wymaga dokładnego sprawdzenia pionu
- Montaż należy wykonać przy użyciu odpowiednich śrub ocynkowanych lub kwasoodpornych
- Proces wymaga 24-godzinnego czasu wiązania betonu przed montażem elementów konstrukcyjnych

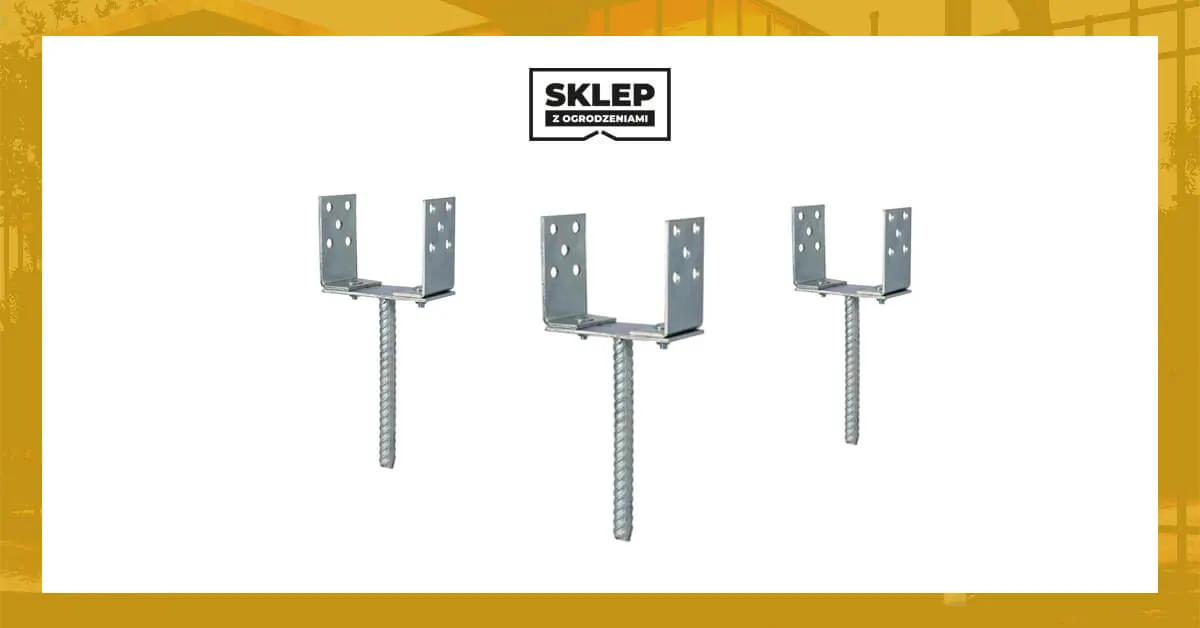

Rodzaje kotew i ich zastosowanie
Kotwy betonowe dzielą się na dwa podstawowe typy: U i H. Kotwy typu U są idealne do mocowania słupów drewnianych w lekkich konstrukcjach. Dzięki prostej budowie, montaż kotwy w betonie typu U jest szybki i nieskomplikowany.
Kotwy typu H znajdują zastosowanie w cięższych konstrukcjach, takich jak altany czy garaże. Ich wzmocniona konstrukcja zapewnia lepszą stabilność przy większych obciążeniach. Mocowanie kotwy w betonie typu H wymaga większej precyzji, ale gwarantuje długotrwałą wytrzymałość.
| Typ kotwy | Zastosowanie | Maksymalne obciążenie | Zalecana głębokość montażu |
| Kotwa U | Lekkie konstrukcje drewniane | Do 150 kg | 20-25 cm |
| Kotwa H | Ciężkie konstrukcje, altany | Do 300 kg | 35-40 cm |
Niezbędne narzędzia i materiały do montażu kotwy
Aby prawidłowo osadzić kotwę w betonie, potrzebujesz podstawowego zestawu narzędzi. Precyzyjny montaż wymaga odpowiedniego sprzętu pomiarowego. Właściwe przygotowanie wszystkich materiałów przyspieszy pracę i zapewni lepsze efekty.
- Łopata i szpadel - do wykonania wykopu
- Poziomica - do sprawdzenia pionu kotwy
- Metrówka lub taśma miernicza - do odmierzania głębokości
- Wiertarka udarowa - do ewentualnego rozkruszenia twardego podłoża
- Klucze do śrub - do późniejszego montażu elementów
- Beton - odpowiedniej klasy do obciążenia
- Woda - do przygotowania mieszanki betonowej
- Wiadro - do mieszania betonu
Jak dobrać odpowiedni beton do kotwy?
Do betonowania kotew fundamentowych najlepiej sprawdzi się beton klasy C20/25 lub C25/30. Te klasy zapewniają odpowiednią wytrzymałość i odporność na warunki atmosferyczne.
Dla kotew narażonych na duże obciążenia warto zastosować beton z dodatkiem włókien polipropylenowych. Takie wzmocnienie zwiększy odporność na pękanie i poprawi parametry wytrzymałościowe.
Czytaj więcej: Wszystko co musisz wiedzieć o tym ile schnie kotwa chemiczna - poradnik
Przygotowanie miejsca pod montaż kotwy
Jak zabetonować kotwę zaczyna się od właściwego przygotowania wykopu. Dla kotwy typu U wykop powinien mieć minimum 20 cm głębokości i 15 cm średnicy. Większe wymiary ułatwią późniejsze poziomowanie.
W przypadku kotwy typu H wykop musi być głębszy - minimum 35 cm. Dno wykopu powinno być równe i odpowiednio ubite. Ściany wykopu najlepiej lekko rozszerzyć ku dołowi, co zwiększy stabilność.

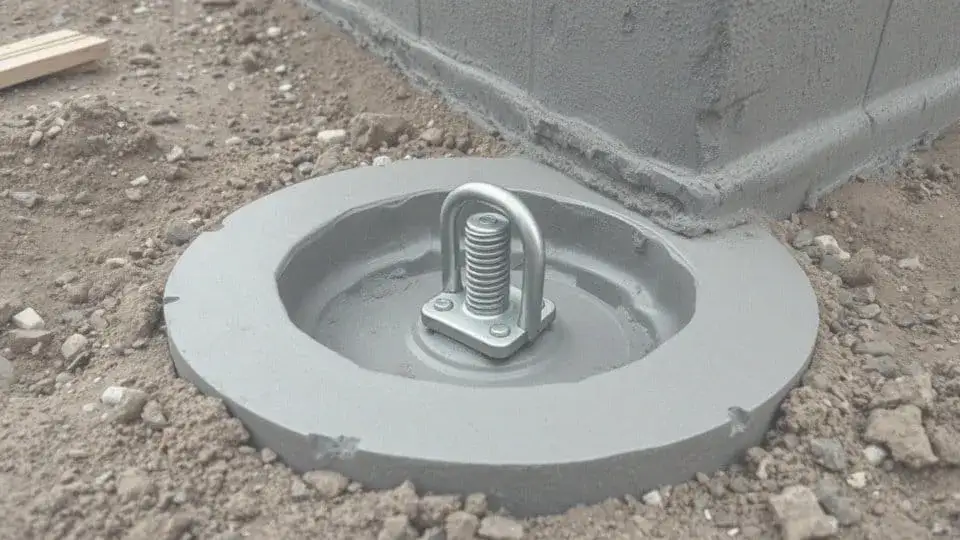

Proces betonowania kotwy krok po kroku
Montaż kotwy w betonie rozpoczyna się od przygotowania mieszanki. Beton należy rozrobić zgodnie z instrukcją producenta, zachowując odpowiednie proporcje wody.
Kotwę należy ustawić pionowo w wykopanym otworze. Przed zalaniem sprawdź pion za pomocą poziomicy z dwóch stron.
- Przygotuj mieszankę betonową o odpowiedniej konsystencji
- Ustaw kotwę w otworze i sprawdź pion
- Zalej otwór betonem do poziomu gruntu
- Wyrównaj powierzchnię betonu
- Sprawdź ponownie pion kotwy
- Zabezpiecz miejsce montażu przed dostępem wody
Jak sprawdzić pion podczas montażu?
Przy mocowaniu kotwy w betonie pion sprawdzamy z dwóch prostopadłych stron. Poziomica powinna być przyłożona do dłuższego boku kotwy.
W przypadku większych konstrukcji warto użyć pionu murarskiego. Taka metoda zapewni jeszcze dokładniejszy pomiar, szczególnie przy kotwach typu H.
Czas schnięcia i warunki dojrzewania betonu
Wstępne wiązanie betonu następuje po 24 godzinach. W tym czasie beton nie może być narażony na przemarzanie ani nadmierne nasłonecznienie.
Pełną wytrzymałość beton osiąga po 28 dniach. W okresie dojrzewania warto chronić go przed deszczem.
W temperaturach poniżej 5°C proces wiązania znacznie się wydłuża. Przy wysokich temperaturach beton należy regularnie zwilżać przez pierwsze 48 godzin.
Montaż elementów konstrukcyjnych do kotwy
Po związaniu betonu można przystąpić do montażu kotwy do betonu. Słup należy wsunąć między płaskowniki kotwy prostopadle do podłoża.
Przy większych elementach warto skorzystać z pomocy drugiej osoby. Konstrukcję należy wypoziomować przed ostatecznym skręceniem.
Dobór odpowiednich śrub mocujących
Do mocowania używaj śrub ocynkowanych lub kwasoodpornych M10. Długość śrub powinna być o 1-2 cm większa niż szerokość kielicha kotwy.
Wszystkie połączenia śrubowe należy zabezpieczyć podkładkami sprężystymi. Zapobiegnie to samoistnemu odkręcaniu się śrub pod wpływem drgań.
Zabezpieczenie i konserwacja zabetonowanej kotwy
Zabetonowaną kotwę warto zabezpieczyć preparatem antykorozyjnym. Szczególną uwagę należy zwrócić na miejsca łączenia z elementami drewnianymi.
Co najmniej raz w roku sprawdzaj stan dokręcenia śrub. Wszelkie luzy należy natychmiast eliminować.
Miejsca styku kotwy z betonem powinny być regularnie kontrolowane pod kątem pęknięć. W razie zauważenia uszkodzeń, należy je niezwłocznie naprawić masą naprawczą do betonu.
Najważniejsze zasady prawidłowego betonowania kotew
Montaż kotwy w betonie to proces wymagający precyzji i odpowiedniego przygotowania. Kluczowy jest właściwy dobór typu kotwy - U do lekkich konstrukcji lub H do cięższych projektów, oraz przestrzeganie zalecanej głębokości montażu wynoszącej od 20 do 40 cm.
Sukces betonowania kotew fundamentowych zależy od trzech głównych czynników: odpowiedniego przygotowania podłoża, użycia betonu właściwej klasy (C20/25 lub C25/30) oraz zachowania pionu podczas montażu. Przestrzeganie 24-godzinnego czasu wiązania i właściwa pielęgnacja betonu przez pierwsze 48 godzin są kluczowe dla trwałości konstrukcji.
Prawidłowe osadzenie kotwy w betonie wymaga również odpowiedniego zabezpieczenia antykorozyjnego i regularnej konserwacji. Połączenia śrubowe powinny być kontrolowane co najmniej raz w roku, a wszelkie uszkodzenia naprawiane na bieżąco, co zagwarantuje długotrwałą stabilność i bezpieczeństwo konstrukcji.
