Jak bezpiecznie zamontować gniazdko elektryczne krok po kroku?

Niniejszy artykuł stanowi kompleksowy przewodnik dla każdego, kto chce samodzielnie zamontować lub wymienić gniazdko elektryczne w swoim domu. Dowiesz się, jak bezpiecznie i krok po kroku przeprowadzić cały proces od przygotowania narzędzi, przez prawidłowe podłączenie przewodów, aż po finalne sprawdzenie poprawności działania. Skupimy się na kluczowych zasadach bezpieczeństwa, aby Twoja praca była nie tylko skuteczna, ale przede wszystkim bezpieczna.

Zanim zaczniesz: Czy na pewno możesz samodzielnie zamontować gniazdko?

Samodzielny montaż gniazdka elektrycznego jest możliwy, ale wymaga odpowiedzialności i podstawowej wiedzy. Zanim się za to zabierzesz, upewnij się, że Twoja instalacja elektryczna jest w dobrym stanie i pozwala na bezpieczne wykonanie tej pracy. Jeśli masz jakiekolwiek wątpliwości co do stanu instalacji, zwłaszcza jeśli jest to stara instalacja dwuprzewodowa pozbawiona uziemienia, lub jeśli planujesz bardziej skomplikowane prace niż tylko wymiana jednego gniazdka, bezwzględnie wezwij wykwalifikowanego elektryka. Lekceważenie zasad bezpieczeństwa, takich jak brak wyłączenia zasilania czy błędne podłączenie przewodów, może prowadzić do tragicznych w skutkach porażeń prądem, a nawet pożarów. Pamiętaj, że choć samodzielne wykonanie pracy daje satysfakcję, to bezpieczeństwo jest absolutnym priorytetem. Według danych Leroy Merlin, koszt montażu jednego punktu elektrycznego przez fachowca to zazwyczaj wydatek rzędu 40-65 zł, co w porównaniu z potencjalnym ryzykiem jest niewielką kwotą.

Niezbędnik majsterkowicza: Jakie narzędzia i materiały musisz przygotować?

Aby bezpiecznie i skutecznie zamontować gniazdko, potrzebujesz odpowiednich narzędzi i materiałów. Poniżej znajdziesz listę tego, co będzie Ci potrzebne:

Absolutne minimum

• Próbnik napięcia: To absolutnie kluczowe narzędzie. Pozwala ono sprawdzić, czy w przewodach nie ma napięcia przed rozpoczęciem pracy, a także czy po podłączeniu prąd płynie prawidłowo. Jest to Twoje podstawowe zabezpieczenie przed porażeniem.
• Izolowane wkrętaki: Potrzebne będą co najmniej dwa jeden płaski i jeden krzyżakowy, dopasowane do śrub w gniazdku. Izolacja na rękojeści jest niezbędna, aby chronić Cię przed przepływem prądu w przypadku kontaktu z przewodem pod napięciem.

Narzędzia, które ułatwią pracę

• Kombinerki lub szczypce do cięcia: Przydatne do przycinania przewodów.
• Ściągacz izolacji: Znacznie ułatwia precyzyjne zdjęcie izolacji z końcówek przewodów bez uszkadzania żył.
• Poziomica: Pozwala na idealne wypoziomowanie gniazdka, co jest ważne dla estetycznego wyglądu.

Wybór gniazdka

Na rynku dostępne są różne rodzaje gniazdek. Najczęściej spotykane są gniazdka pojedyncze i podwójne. Istotna jest również kwestia uziemienia. Gniazdka z bolcem posiadają dodatkowe styki po bokach, które łączą się z przewodem ochronnym (PE) w instalacji. Gniazdka z uziemieniem są zalecane w nowoczesnych instalacjach, ponieważ znacząco zwiększają bezpieczeństwo użytkowania urządzeń elektrycznych, odprowadzając ewentualne przepięcia lub prąd upływu do ziemi.

Klucz do sukcesu: Jak rozpoznać przewody w polskiej instalacji elektrycznej?

Prawidłowe rozpoznanie przewodów jest fundamentem bezpiecznego montażu gniazdka. W nowoczesnych instalacjach elektrycznych w Polsce obowiązują standardowe kolory izolacji, które pomagają w identyfikacji poszczególnych przewodów:

Przewód fazowy (L): Zazwyczaj ma kolor brązowy lub czarny. Jest to przewód, który "przynosi" napięcie z sieci do urządzenia. To właśnie on jest pod napięciem, gdy obwód jest włączony.

Przewód neutralny (N): Ma kolor niebieski. Jest to przewód, który zamyka obwód elektryczny, odprowadzając prąd z powrotem do źródła. W normalnych warunkach nie powinien być pod napięciem, ale zawsze należy to sprawdzić.

Przewód ochronny (PE): Ma charakterystyczny, dwukolorowy pasek żółto-zielony. Jest to niezwykle ważny przewód, który służy do uziemienia. W przypadku awarii urządzenia (np. przebicia izolacji), przewód ochronny odprowadza niebezpieczny prąd do ziemi, chroniąc użytkownika przed porażeniem. Jest to Twoje "ubezpieczenie na życie" w instalacji elektrycznej.

Co robić w starym budownictwie, gdy masz tylko dwa przewody?

W starszych instalacjach elektrycznych, często spotyka się tylko dwa przewody: fazowy i neutralny. Brakuje w nich przewodu ochronnego (żółto-zielonego). W takiej sytuacji montaż nowoczesnego gniazdka z bolcem jest problematyczny i może być niebezpieczny, jeśli nie zostanie wykonany prawidłowo. Jeśli Twoja instalacja jest dwuprzewodowa, a chcesz zamontować gniazdko z uziemieniem, najlepszym rozwiązaniem jest skonsultowanie się z elektrykiem, który oceni możliwość i bezpieczeństwo modernizacji instalacji.

Montaż gniazdka z uziemieniem krok po kroku: Przewodnik od A do Z

Oto szczegółowy przewodnik, jak krok po kroku zamontować gniazdko z uziemieniem. Pamiętaj, że bezpieczeństwo jest najważniejsze!

1. Krok 1: Całkowite odłączenie zasilania. Znajdź w swojej skrzynce rozdzielczej bezpiecznik odpowiadający za obwód, w którym będziesz pracować. Przełącz go w pozycję "OFF". Jeśli nie jesteś pewien, który to bezpiecznik, wyłącz główny wyłącznik zasilania. Nigdy nie pracuj pod napięciem!

2. Krok 2: Weryfikacja braku napięcia. To najważniejszy moment całej operacji. Weź próbnik napięcia i dotknij nim każdego z przewodów wystających z puszki instalacyjnej. Próbnik nie powinien świecić ani wydawać żadnego dźwięku. Jeśli masz multimetr, ustaw go na pomiar napięcia zmiennego (AC) i zmierz napięcie między przewodami powinno wynosić 0V. Powtórz tę czynność kilkukrotnie, aby mieć pewność.

3. Krok 3: Demontaż starego gniazdka i przygotowanie puszki. Jeśli wymieniasz stare gniazdko, odkręć jego śruby mocujące i ostrożnie wyjmij mechanizm z puszki. Odłącz przewody od zacisków. Oczyść wnętrze puszki z kurzu i pyłu.

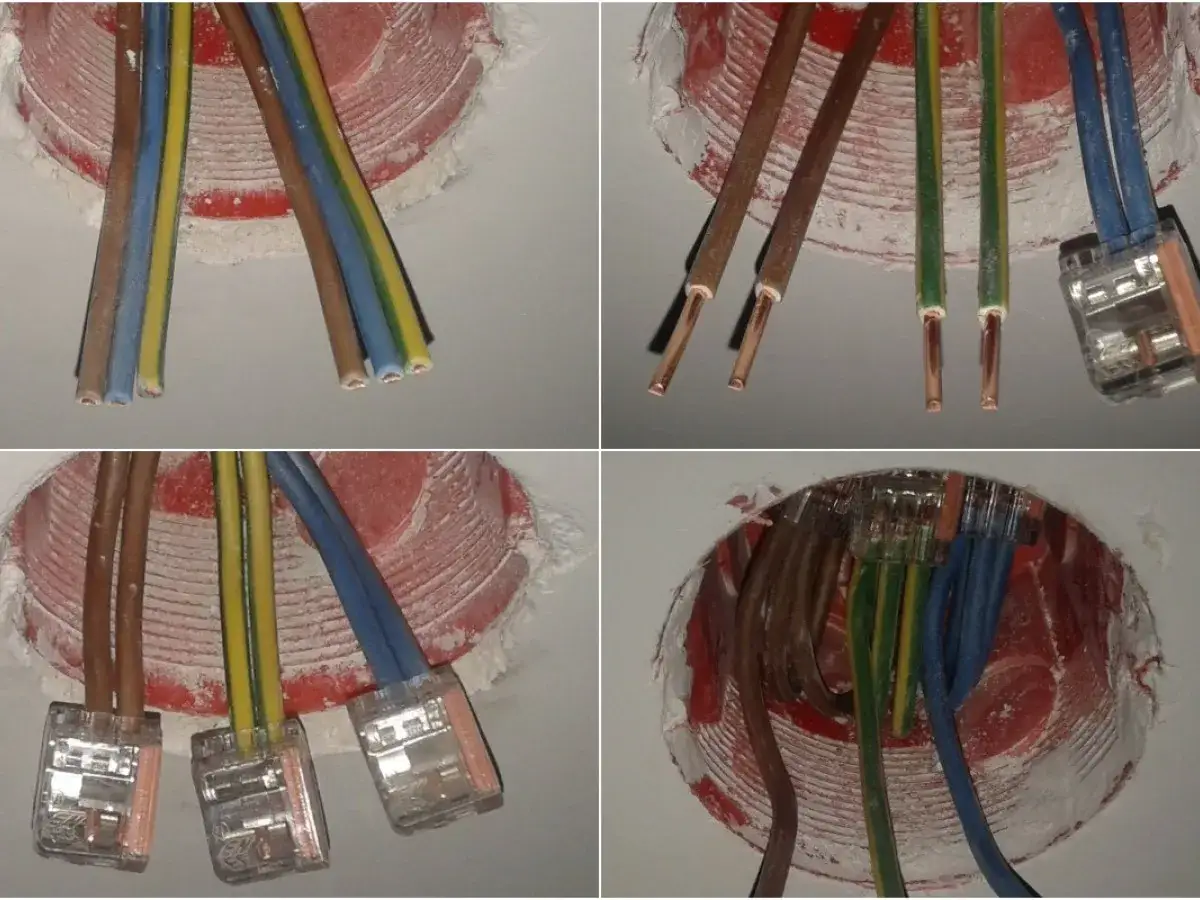

4. Krok 4: Przygotowanie przewodów. Za pomocą ściągacza izolacji lub ostrożnie nożykiem, zdejmij około 1-1.5 cm izolacji z końcówki każdego przewodu. Upewnij się, że żyły przewodu nie są uszkodzone ani postrzępione. Wystające żyły mogą spowodować zwarcie.

5. Krok 5: Podłączanie przewodów zgodnie ze schematem (L, N, PE). Teraz podłącz przewody do zacisków nowego gniazdka. Zgodnie ze standardem:

   • Przewód fazowy (L) zazwyczaj brązowy lub czarny podłącz do zacisku po lewej stronie gniazdka.
   • Przewód neutralny (N) niebieski podłącz do zacisku po prawej stronie.
   • Przewód ochronny (PE) żółto-zielony podłącz do środkowego zacisku, który jest połączony z bolcem uziemiającym.

   Upewnij się, że każdy przewód jest pewnie dokręcony w zacisku. Delikatne pociągnięcie powinno potwierdzić jego stabilność.

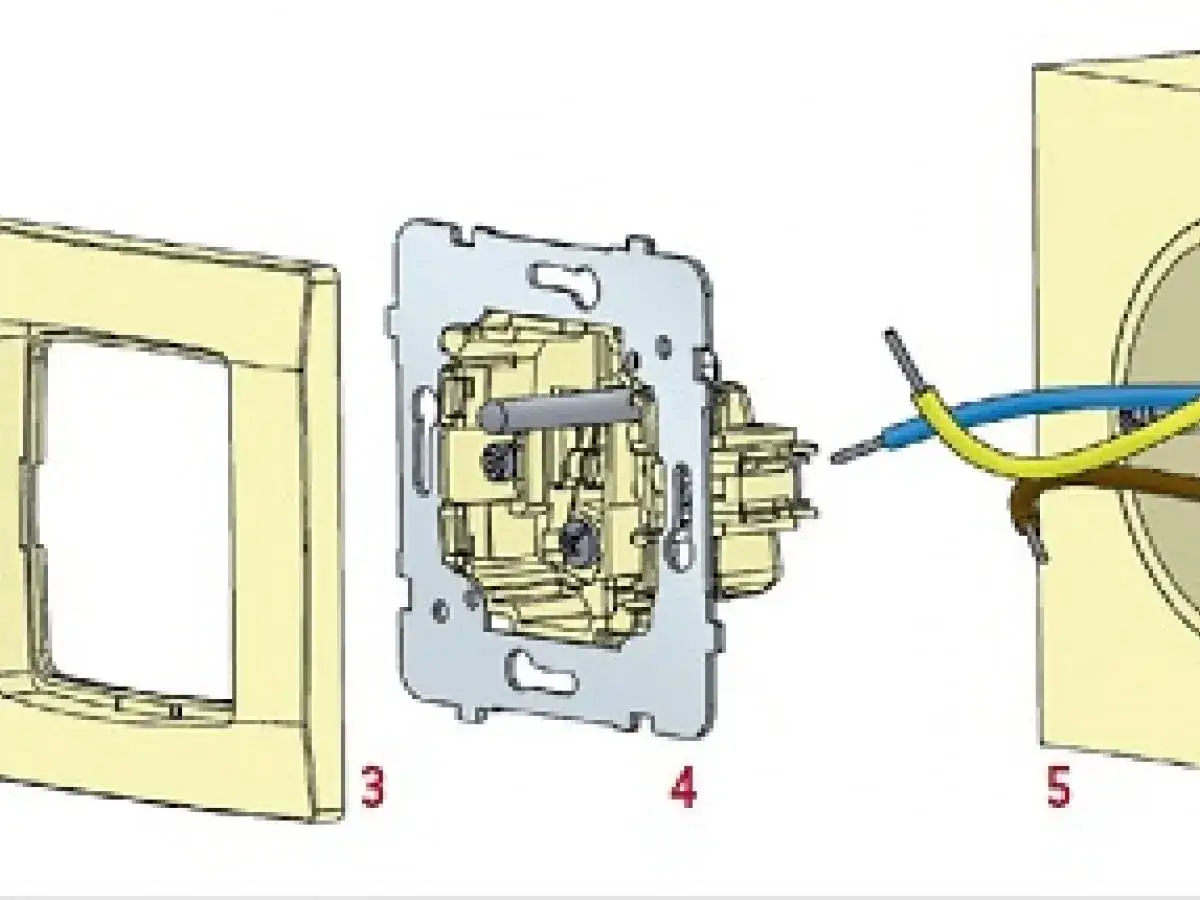

6. Krok 6: Osadzenie i wypoziomowanie mechanizmu gniazdka w puszce. Ostrożnie wsuń mechanizm gniazdka do puszki instalacyjnej, układając przewody tak, aby nie były przygniecione. Użyj poziomicy, aby upewnić się, że gniazdko jest idealnie pionowo lub poziomo. Następnie przykręć mechanizm do puszki za pomocą śrub mocujących.

7. Krok 7: Montaż ramki i obudowy zewnętrznej. Nałóż ramkę ozdobną na mechanizm gniazdka i przykręć ją. Na końcu zatrzaśnij lub przykręć pokrywę gniazdka.

Finałowa kontrola: Jak sprawdzić, czy wszystko działa poprawnie i bezpiecznie?

Po zakończeniu montażu czas na kluczową weryfikację, czy wszystko zostało wykonane poprawnie i bezpiecznie.

Włączenie zasilania i ostateczny test próbnikiem napięcia

Po upewnieniu się, że wszystkie elementy są prawidłowo zamontowane i nic nie jest przygniecione, możesz ponownie włączyć bezpiecznik w skrzynce rozdzielczej. Następnie, użyj próbnika napięcia. Sprawdź, czy w jednym z otworów gniazdka (tym odpowiadającym przewodowi fazowemu) pojawia się napięcie. Jeśli Twój próbnik ma funkcję sprawdzania uziemienia, przetestuj również prawidłowość połączenia przewodu ochronnego. Pamiętaj, aby nie dotykać metalowych części urządzeń podczas tej kontroli.

Przeczytaj również: Sypiący się tynk: skuteczne sposoby wzmocnienia i renowacji krok po kroku

Test praktyczny: Podłączenie prostego urządzenia (np. lampki)

Aby ostatecznie upewnić się, że gniazdko działa poprawnie, podłącz do niego proste urządzenie, które nie pobiera dużej mocy, na przykład lampkę biurkową lub prostą ładowarkę. Jeśli urządzenie działa bez zarzutu, a Ty nie zauważasz żadnych niepokojących objawów, takich jak iskrzenie czy zapach spalenizny, możesz uznać montaż za udany.

Najczęstsze błędy przy montażu gniazdka i jak ich unikać

Nawet przy najlepszych chęciach, podczas samodzielnego montażu gniazdka można popełnić błędy. Oto najczęstsze z nich i wskazówki, jak ich unikać:

• Pomyłka przewodów: Zamiana przewodu neutralnego (N) z fazowym (L) jest częstym błędem. Może to prowadzić do sytuacji, w której urządzenie, mimo wyłączenia go włącznikiem, pozostaje pod napięciem, co stwarza poważne ryzyko porażenia prądem przy próbie wymiany żarówki czy czyszczenia obudowy. Zawsze dokładnie sprawdzaj kolory przewodów przed podłączeniem.

• Zbyt luźne połączenia: Niewystarczająco dokręcone śruby w zaciskach przewodów to prosta droga do problemów. Luźne połączenie zwiększa rezystancję, co prowadzi do przegrzewania się punktu styku, iskrzenia, a w skrajnych przypadkach nawet do pożaru instalacji elektrycznej. Dokręcaj śruby mocno, ale z wyczuciem.

• Uszkodzenie izolacji przewodów: Podczas pracy, zwłaszcza przy wsuwaniu przewodów do zacisków lub przycinaniu, można niechcący uszkodzić izolację na długości większej niż potrzebna lub nawet uszkodzić same żyły. Ukryte uszkodzenie izolacji w ścianie może w przyszłości doprowadzić do zwarcia lub porażenia prądem. Używaj odpowiednich narzędzi i bądź precyzyjny.
