Jak podłączyć włącznik światła? Bezpieczny poradnik krok po kroku

Podłączenie pojedynczego włącznika światła może wydawać się skomplikowane, szczególnie jeśli nigdy wcześniej nie miałeś do czynienia z elektryką. Jednak z odpowiednią wiedzą i zachowaniem podstawowych zasad bezpieczeństwa, jest to zadanie, które możesz wykonać samodzielnie. Niniejszy artykuł stanowi kompleksowy przewodnik po samodzielnym i bezpiecznym podłączaniu pojedynczego włącznika światła. Został stworzony z myślą o osobach początkujących, które chcą zrozumieć podstawy elektryki domowej i krok po kroku zainstalować włącznik, minimalizując ryzyko. Dowiesz się, jakie narzędzia są niezbędne, jak rozszyfrować kolory przewodów oraz jak prawidłowo przeprowadzić montaż i testowanie instalacji, z naciskiem na absolutne priorytety bezpieczeństwa.

Zanim zaczniesz: Absolutne podstawy bezpieczeństwa przy pracy z prądem

Praca z prądem elektrycznym niesie ze sobą poważne ryzyko. Niewłaściwe postępowanie może prowadzić do porażenia prądem, pożaru, a nawet śmierci. Dlatego też, zanim na dobre zabierzesz się za montaż włącznika, musisz zrozumieć, że bezpieczeństwo jest absolutnym priorytetem numer jeden. Traktuj każdą instalację elektryczną z należytym szacunkiem i nigdy nie lekceważ potencjalnych zagrożeń. Pamiętaj, że lepiej stracić kilka dodatkowych minut na sprawdzenie, niż narazić siebie lub innych na niebezpieczeństwo.

Krok zero: Jak prawidłowo i bezpiecznie wyłączyć zasilanie w mieszkaniu?

Pierwszym i najważniejszym krokiem przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej jest całkowite odłączenie zasilania. Aby to zrobić, musisz zlokalizować skrzynkę z bezpiecznikami. Zazwyczaj znajduje się ona w przedpokoju, korytarzu lub w pobliżu licznika prądu. W skrzynce znajdź główny wyłącznik lub bezpiecznik odpowiadający za obwód, w którym będziesz pracować. Przekręć go lub podnieś dźwignię, aby odłączyć zasilanie. Aby upewnić się, że zasilanie zostało faktycznie odłączone, spróbuj włączyć światło lub urządzenie podłączone do tego obwodu jeśli nie działa, oznacza to, że prąd został odłączony. Jest to kluczowe, aby uniknąć porażenia prądem podczas dalszych prac.

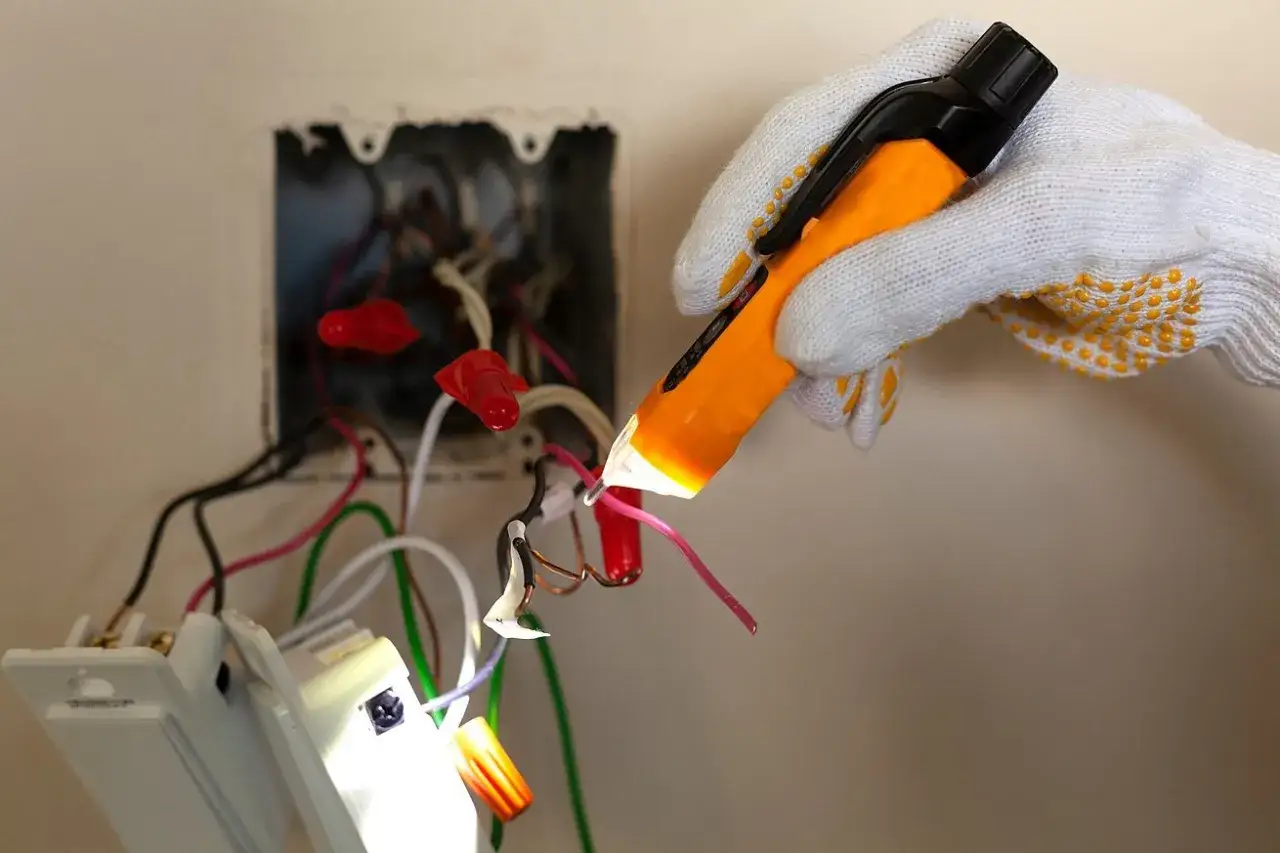

Dlaczego próbnik napięcia to Twój najważniejszy sprzymierzeniec?

Nawet po wyłączeniu bezpieczników, zawsze istnieje minimalne ryzyko, że coś poszło nie tak, lub że pracujesz przy obwodzie, który jest zasilany z innego źródła. Dlatego też, próbnik napięcia, zwany potocznie "neonówką" lub "wskaźnikiem fazy", jest absolutnie niezbędny. To proste, ale niezwykle ważne narzędzie pozwala Ci upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia. Po wyłączeniu bezpieczników, dotknij końcówką próbnika każdego z przewodów. Jeśli próbnik nie zaświeci się ani nie wyda dźwięku, możesz być pewien, że przewody są bezpieczne do dalszej pracy. Nigdy nie rozpoczynaj pracy bez wcześniejszego sprawdzenia próbnikiem!

Przygotuj swój warsztat: Narzędzia i akcesoria, bez których się nie obejdzie

Posiadanie odpowiednich narzędzi to nie tylko kwestia wygody, ale przede wszystkim bezpieczeństwa i precyzji wykonania. Dobrze przygotowany warsztat to połowa sukcesu w każdym zadaniu, a przy pracach elektrycznych jest to szczególnie ważne. Upewnij się, że masz wszystko, czego potrzebujesz, zanim zaczniesz.

Lista niezbędnych narzędzi: od wkrętaków po ściągacz izolacji

• Próbnik napięcia: Jak już wspomniano, jest to kluczowe narzędzie do wykrywania obecności napięcia w przewodach.
• Wkrętaki: Będziesz potrzebować co najmniej jednego wkrętaka płaskiego i jednego krzyżakowego. Warto mieć zestaw wkrętaków o różnych rozmiarach, aby dopasować je do śrub w mechanizmie włącznika i puszkach.
• Szczypce (kombinerki): Przydadzą się do przytrzymywania przewodów, ewentualnego skracania ich lub zaginania końcówek.
• Ściągacz izolacji: To narzędzie pozwala na bezpieczne i precyzyjne usunięcie izolacji z końcówek przewodów, odsłaniając żyły, które będziesz podłączać. Używanie noża do tego celu jest ryzykowne i może uszkodzić żyłę.

Jaki włącznik pojedynczy wybrać? Krótki przegląd dostępnych typów

Na rynku dostępnych jest wiele rodzajów włączników pojedynczych. Najczęściej spotykane są włączniki podtynkowe, które montuje się w ścianie, w specjalnej puszce. Istnieją również włączniki natynkowe, które montuje się bezpośrednio na powierzchni ściany. Różnią się one także materiałem wykonania (plastik, metal, szkło) oraz stylem, dopasowując się do wystroju wnętrza. Dla prostego obwodu pojedynczego światła, każdy standardowy włącznik pojedynczy będzie odpowiedni, pod warunkiem, że jest przeznaczony do montażu w danej instalacji (np. podtynkowej lub natynkowej).

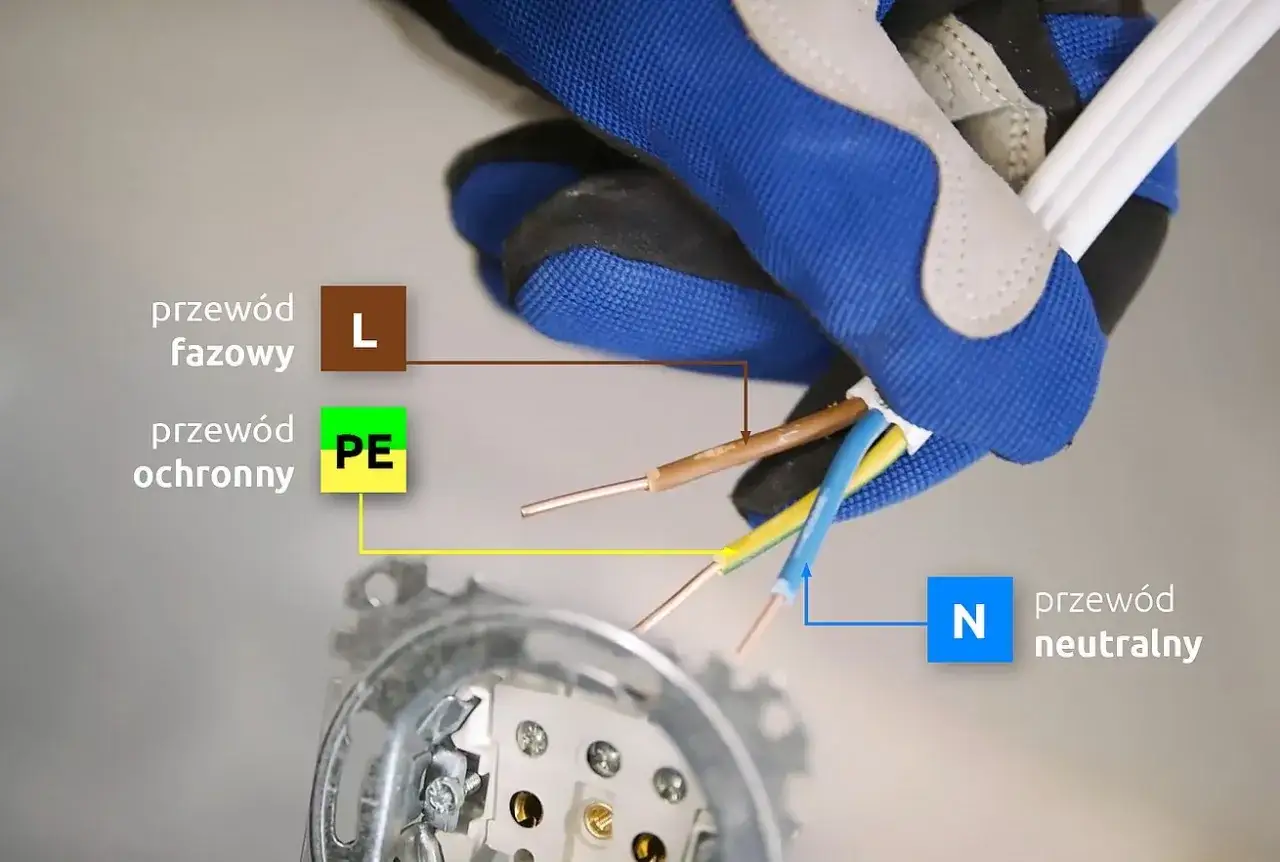

Tajemnice puszki elektrycznej: Rozszyfruj kolory przewodów jak profesjonalista

Zrozumienie kolorystyki przewodów elektrycznych jest kluczowe dla bezpiecznego i poprawnego montażu. W Polsce, zgodnie z obowiązującymi normami, stosuje się określone oznaczenia, które pomagają odróżnić poszczególne typy przewodów. Pozwoli Ci to uniknąć błędów i zapewnić prawidłowe działanie instalacji.

Przewód fazowy (L) – czarny lub brązowy: Skąd przychodzi prąd?

Przewód fazowy, oznaczany literą "L", jest tym, który doprowadza napięcie do obwodu. W instalacjach jednofazowych w Polsce najczęściej spotkasz przewody w kolorze brązowym lub czarnym. To właśnie ten przewód jest przerywany przez włącznik światła. Kiedy włącznik jest w pozycji "włączony", przewód fazowy jest zamknięty i prąd może płynąć do lampy. Kiedy włącznik jest w pozycji "wyłączony", obwód jest przerwany i przepływ prądu zostaje zatrzymany.

Przewód neutralny (N) – niebieski: Dlaczego nie podłączasz go do włącznika?

Przewód neutralny, oznaczany literą "N", jest zawsze w kolorze niebieskim. Jego rolą jest zamykanie obwodu elektrycznego, czyli umożliwienie powrotu prądu do źródła. W przypadku standardowego, pojedynczego włącznika światła, przewód neutralny nie jest podłączany do samego mechanizmu włącznika. Zamiast tego, prowadzi się go bezpośrednio do punktu oświetleniowego, czyli do lampy. Włącznik działa na zasadzie przerwania tylko przewodu fazowego.

Przewód ochronny (PE) – żółto-zielony: Jaka jest jego rola w instalacji?

Przewód ochronny, oznaczany skrótem "PE", ma kolor żółto-zielony. Jest to niezwykle ważny element instalacji elektrycznej, odpowiedzialny za bezpieczeństwo użytkowników. Jego rolą jest odprowadzenie prądu do ziemi w przypadku awarii izolacji urządzenia lub instalacji, chroniąc przed porażeniem. Podobnie jak przewód neutralny, przewód ochronny nie jest podłączany do mechanizmu włącznika. Prowadzi się go bezpośrednio do punktu oświetleniowego (lampy), jeśli ta posiada odpowiedni zacisk ochronny.

Jak podłączyć włącznik światła pojedynczy? Instrukcja krok po kroku

Teraz, gdy wiesz już wszystko o bezpieczeństwie i kolorach przewodów, przejdźmy do sedna czyli do samego montażu. Pamiętaj, aby przez cały czas mieć odłączone zasilanie i regularnie sprawdzać próbnikiem brak napięcia.

Krok 1: Identyfikacja i przygotowanie przewodów w puszce montażowej

Po odłączeniu zasilania i sprawdzeniu próbnikiem, ostrożnie wyjmij starego włącznika (jeśli jest wymieniany) lub zlokalizuj przewody wychodzące z puszki montażowej. Zidentyfikuj przewód fazowy zasilający (zwykle brązowy lub czarny, doprowadzający prąd do puszki), przewód fazowy biegnący do lampy (również brązowy lub czarny), a także przewody neutralny (niebieski) i ochronny (żółto-zielony), które powinny omijać włącznik i iść bezpośrednio do lampy. Następnie, używając ściągacza izolacji, delikatnie usuń około 1-1,5 cm izolacji z końcówek przewodów fazowych, które będziesz podłączać do włącznika. Upewnij się, że żyły przewodów nie są uszkodzone.

Krok 2: Podłączenie przewodu fazowego zasilającego (L) – kluczowy moment

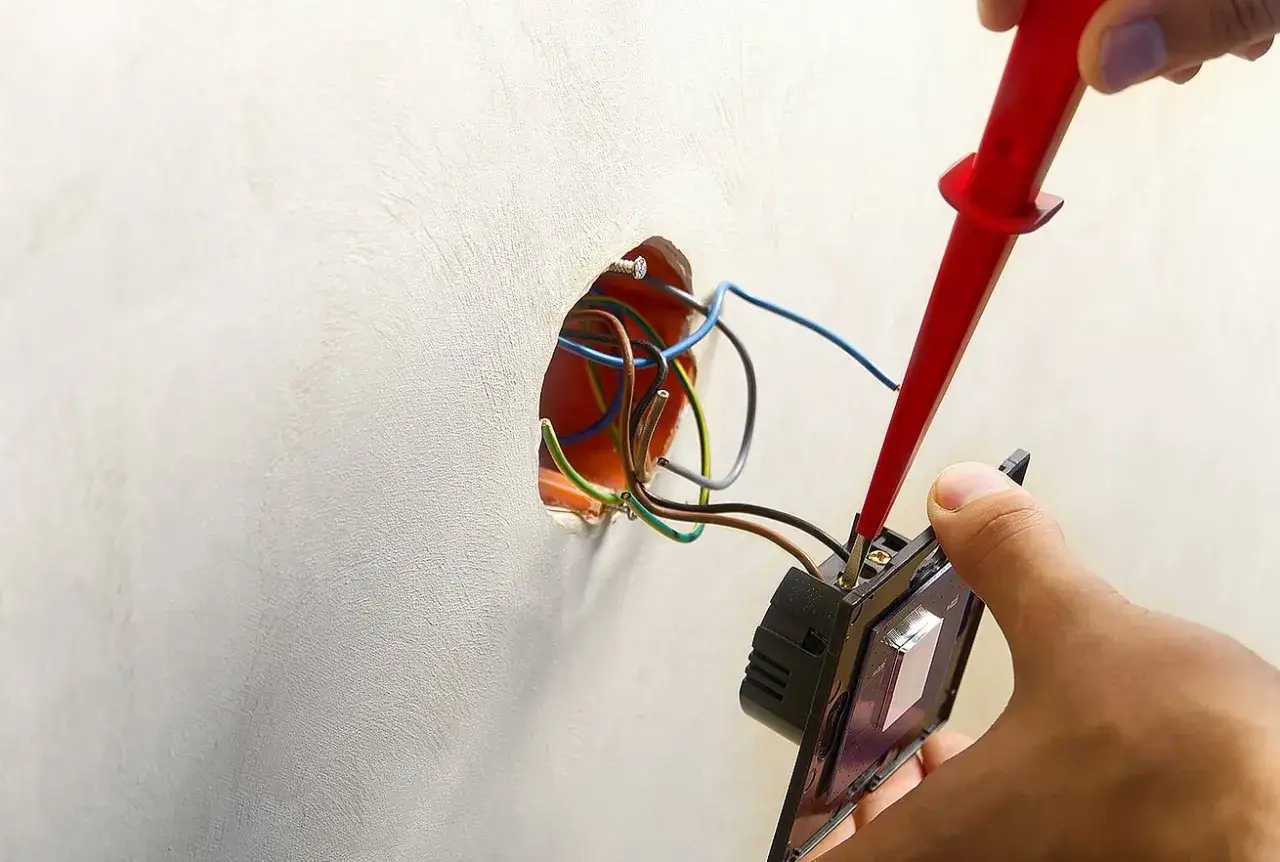

Włącznik pojedynczy posiada zazwyczaj dwa zaciski śrubowe. Wybierz jeden z nich i do tego zacisku podłącz przewód fazowy zasilający czyli ten, który doprowadza prąd do włącznika. Włóż odsłoniętą końcówkę przewodu do zacisku i mocno dokręć śrubę, upewniając się, że żadne włókna przewodu nie wystają poza zacisk. Połączenie musi być solidne i bezpieczne, aby zapobiec iskrzeniu lub rozluźnieniu.

Krok 3: Podłączenie przewodu fazowego do lampy (korespondencyjnego)

Do drugiego zacisku włącznika podłącz przewód fazowy biegnący do lampy (tzw. przewód korespondencyjny). Ponownie, włóż odsłoniętą końcówkę przewodu do zacisku i dokładnie dokręć śrubę. Pamiętaj, że włącznik pojedynczy działa jak prosty przełącznik przerywa i zamyka obwód tylko na przewodzie fazowym. Przewody neutralny i ochronny nie mają nic wspólnego z mechanizmem włącznika.

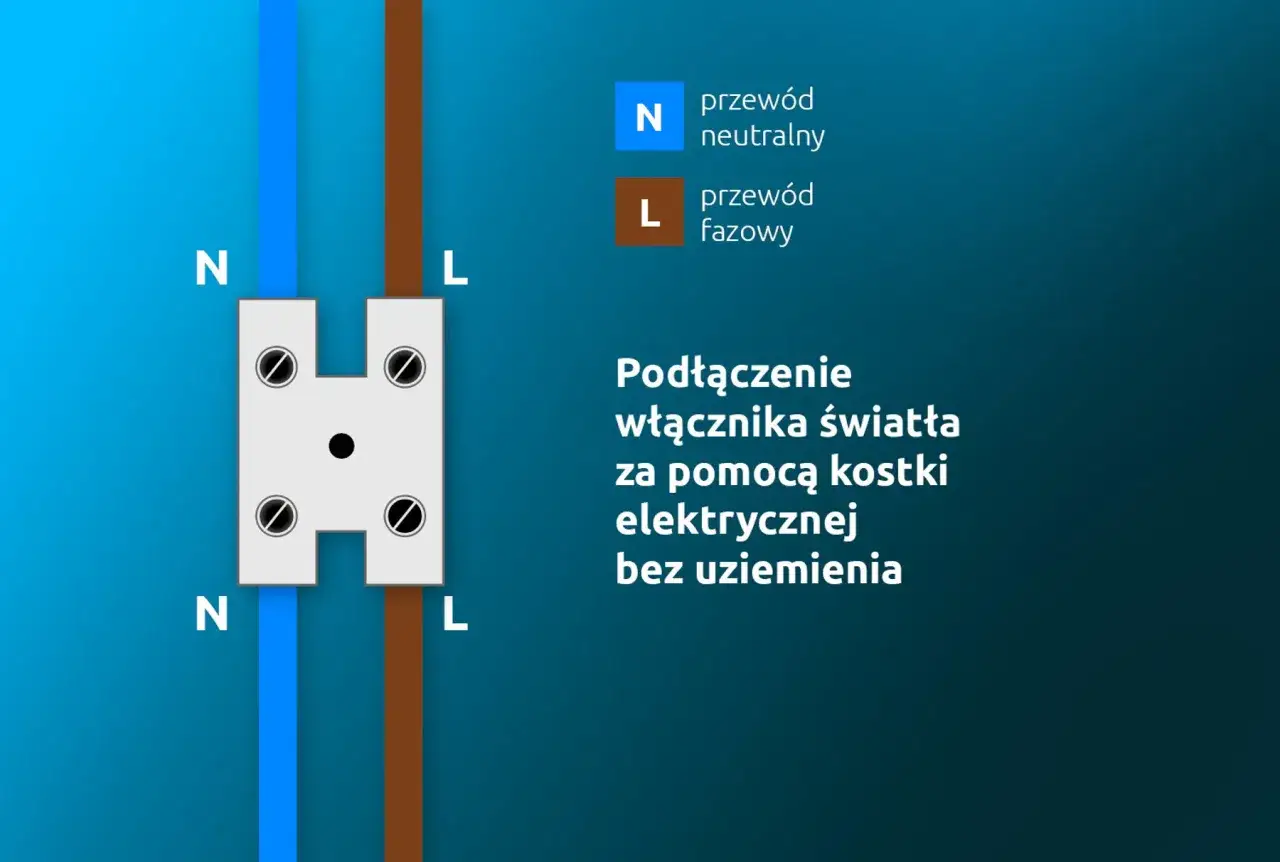

Schemat podłączenia – zwizualizuj sobie, jak płynie prąd

Wyobraź sobie, jak prąd płynie od źródła zasilania. Najpierw dociera do skrzynki z bezpiecznikami, a następnie przez wyłącznik główny do Twojego włącznika światła jako przewód fazowy (L). Po przejściu przez włącznik (który jest w pozycji "włączony"), ten sam przewód fazowy (teraz już "korespondencyjny") biegnie do lampy. Tam spotyka się z przewodem neutralnym (N) i zamyka obwód, umożliwiając świecenie żarówki. Przewód ochronny (PE) również biegnie do lampy, ale jego zadaniem jest zapewnienie bezpieczeństwa, a nie zamykanie obwodu. Wizualizacja tego przepływu pomoże Ci lepiej zrozumieć, jak działa instalacja.

Wielki finał: Montaż włącznika i testowanie instalacji

Po prawidłowym podłączeniu przewodów czas na dokończenie montażu i sprawdzenie, czy wszystko działa jak należy. To moment, w którym widzisz efekty swojej pracy.

Jak stabilnie i prosto osadzić mechanizm włącznika w puszce?

Delikatnie ułóż podłączone przewody w puszce montażowej, starając się nie zaginać ich pod zbyt ostrym kątem. Następnie umieść mechanizm włącznika w puszce i przykręć go do ścianek za pomocą śrub montażowych. Upewnij się, że włącznik jest osadzony prosto i stabilnie, nie chwieje się. Po dokręceniu mechanizmu, załóż na niego ramkę ozdobną i klawisz włącznika. Zazwyczaj są one montowane na wcisk.

Bezpieczne przywrócenie zasilania i pierwszy test – czy wszystko działa?

Po zamontowaniu włącznika i elementów ozdobnych, wróć do skrzynki z bezpiecznikami. Ostrożnie włącz zasilanie, podnosząc dźwignię bezpiecznika lub przekręcając główny wyłącznik. Następnie wróć do włącznika i spróbuj go włączyć. Jeśli wszystko zostało podłączone poprawnie, światło powinno się zapalić. Obserwuj, czy nie ma żadnych niepokojących objawów, takich jak iskrzenie, dziwne dźwięki, czy zapach spalenizny. Jeśli wszystko działa prawidłowo, gratulacje!

Zakładanie ramki i klawisza – estetyczne wykończenie pracy

Jeśli Twój włącznik wymagał montażu ramki i klawisza osobno, teraz jest czas na ich estetyczne wykończenie. Upewnij się, że ramka jest równo przyłożona do ściany, a klawisz włącznika jest dobrze osadzony i łatwo się go naciska. To ostatni etap montażu, który nadaje instalacji profesjonalny wygląd.

Coś poszło nie tak? Najczęstsze błędy i sposoby ich rozwiązania

Nie martw się, jeśli po pierwszym teście światło nie działa lub pojawiają się problemy. Błędy zdarzają się nawet doświadczonym majsterkowiczom. Kluczem jest spokojna diagnoza i systematyczne sprawdzanie.

Światło nie świeci po montażu – gdzie szukać przyczyny?

• Brak zasilania: Upewnij się, że bezpiecznik odpowiadający za dany obwód jest włączony. Czasami można go przypadkowo wyłączyć.
• Luźne połączenia: Najczęstsza przyczyna. Sprawdź, czy wszystkie przewody są solidnie dokręcone w zaciskach włącznika.
• Uszkodzona żarówka: Spróbuj wymienić żarówkę na nową, sprawną.
• Błąd w okablowaniu: Ponownie sprawdź, czy przewód fazowy zasilający jest podłączony do jednego zacisku, a przewód fazowy do lampy do drugiego.

Włącznik iskrzy lub "strzela" przy przełączaniu – co to oznacza i jak reagować?

Jeśli zauważysz iskrzenie lub usłyszysz "strzelanie" przy włączaniu lub wyłączaniu światła, jest to sygnał ostrzegawczy. Najczęściej oznacza to luźne połączenie przewodów w zaciskach włącznika lub potencjalne przeciążenie obwodu. Natychmiast odłącz zasilanie w skrzynce z bezpiecznikami i dokładnie sprawdź dokręcenie wszystkich śrub. Jeśli problem nadal występuje, może to oznaczać uszkodzenie samego włącznika lub zbyt dużą moc obciążenia.

Przeczytaj również: Jak położyć tynk mozaikowy - kompletna instrukcja montażu krok po kroku

Pomylone przewody fazowe – jak zdiagnozować i naprawić ten błąd?

Czasami zdarza się, że przewód fazowy zasilający i przewód fazowy do lampy zostaną zamienione miejscami. Objawem tego może być to, że światło świeci, gdy włącznik jest w pozycji "wyłączony", lub włącznik działa nieprawidłowo. Aby zdiagnozować ten błąd, po odłączeniu zasilania, wyjmij włącznik z puszki. Następnie, ponownie włącz zasilanie (zachowując szczególną ostrożność!) i użyj próbnika napięcia. Sprawdź, który z przewodów fazowych jest pod napięciem, gdy włącznik jest w pozycji "wyłączonej". Ten przewód powinien być podłączony do jednego zacisku włącznika. Drugi przewód fazowy (bez napięcia w pozycji "wyłączony") powinien być podłączony do drugiego zacisku. Po zidentyfikowaniu przewodów, odłącz zasilanie i dokonaj poprawnego podłączenia.

Granice DIY: Kiedy samodzielna praca jest zbyt ryzykowna i trzeba wezwać elektryka?

Chociaż samodzielne podłączenie pojedynczego włącznika światła jest zadaniem wykonalnym dla wielu osób, ważne jest, aby wiedzieć, kiedy przekroczyć granicę majsterkowania i wezwać profesjonalistę. Pamiętaj, że Twoje bezpieczeństwo i bezpieczeństwo Twojej rodziny są najważniejsze.

• Brak pewności co do swoich umiejętności: Jeśli w którymkolwiek momencie czujesz się niepewnie lub nie rozumiesz, co robisz, lepiej przerwij pracę i wezwij elektryka.
• Stara lub skomplikowana instalacja: W przypadku starszych instalacji elektrycznych, które mogą być inaczej okablowane lub w gorszym stanie technicznym, ryzyko błędów i awarii jest większe.
• Brak odpowiednich narzędzi: Jeśli nie posiadasz niezbędnych narzędzi, zwłaszcza próbnika napięcia, nie powinieneś podejmować się pracy.
• Powtarzające się problemy: Jeśli po próbie samodzielnej naprawy problem nadal występuje lub pojawiają się nowe usterki, konieczna jest interwencja specjalisty.
• Jakiekolwiek poczucie zagrożenia: Jeśli czujesz, że praca jest niebezpieczna, czujesz zapach spalenizny, widzisz iskrzenie, lub masz jakiekolwiek inne powody do niepokoju natychmiast przerwij pracę i wezwij elektryka.

Pamiętaj, że prace elektryczne wymagają wiedzy i doświadczenia. W razie wątpliwości zawsze lepiej zaufać wykwalifikowanemu specjaliście. Według danych elektrykadlakazdego.pl, prawidłowo wykonana instalacja elektryczna to gwarancja bezpieczeństwa i spokoju na lata.
