Montaż włącznika światła: Poradnik krok po kroku i bezpieczeństwo

Samodzielny montaż włącznika światła to zadanie, które może wydawać się skomplikowane, ale z odpowiednim przygotowaniem i precyzyjnymi instrukcjami jest w zasięgu ręki każdego majsterkowicza. Ten poradnik krok po kroku przeprowadzi Cię przez cały proces od wyboru odpowiedniego włącznika, przez bezpieczne podłączenie przewodów, aż po sprawdzenie prawidłowego działania, zapewniając Ci pewność i bezpieczeństwo podczas pracy.

Montaż włącznika światła na własną rękę? Zobacz, od czego zacząć, by zrobić to bezpiecznie

Czy do wymiany włącznika potrzebujesz elektryka z uprawnieniami SEP?

Zgodnie z polskim prawem, prace przy instalacji elektrycznej powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje, takie jak uprawnienia SEP G1 do 1kV. Choć prosta wymiana włącznika jest często realizowana we własnym zakresie przez majsterkowiczów, to odpowiedzialność za bezpieczeństwo spoczywa na osobie wykonującej te prace. Niezależnie od posiadanych uprawnień, bezwzględne przestrzeganie zasad bezpieczeństwa czyli wyłączenie zasilania i dokładne sprawdzenie braku napięcia próbnikiem jest absolutną podstawą, której nie można pominąć.

Zanim zaczniesz: absolutna podstawa, czyli jak zadbać o swoje bezpieczeństwo

Aby zapewnić sobie bezpieczeństwo przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, należy podjąć następujące kroki:

1. Wyłączenie zasilania: Zlokalizuj w rozdzielni głównej bezpiecznik odpowiadający za obwód, w którym znajduje się włącznik, lub dla pełnego bezpieczeństwa wyłącz wszystkie bezpieczniki w mieszkaniu lub domu.

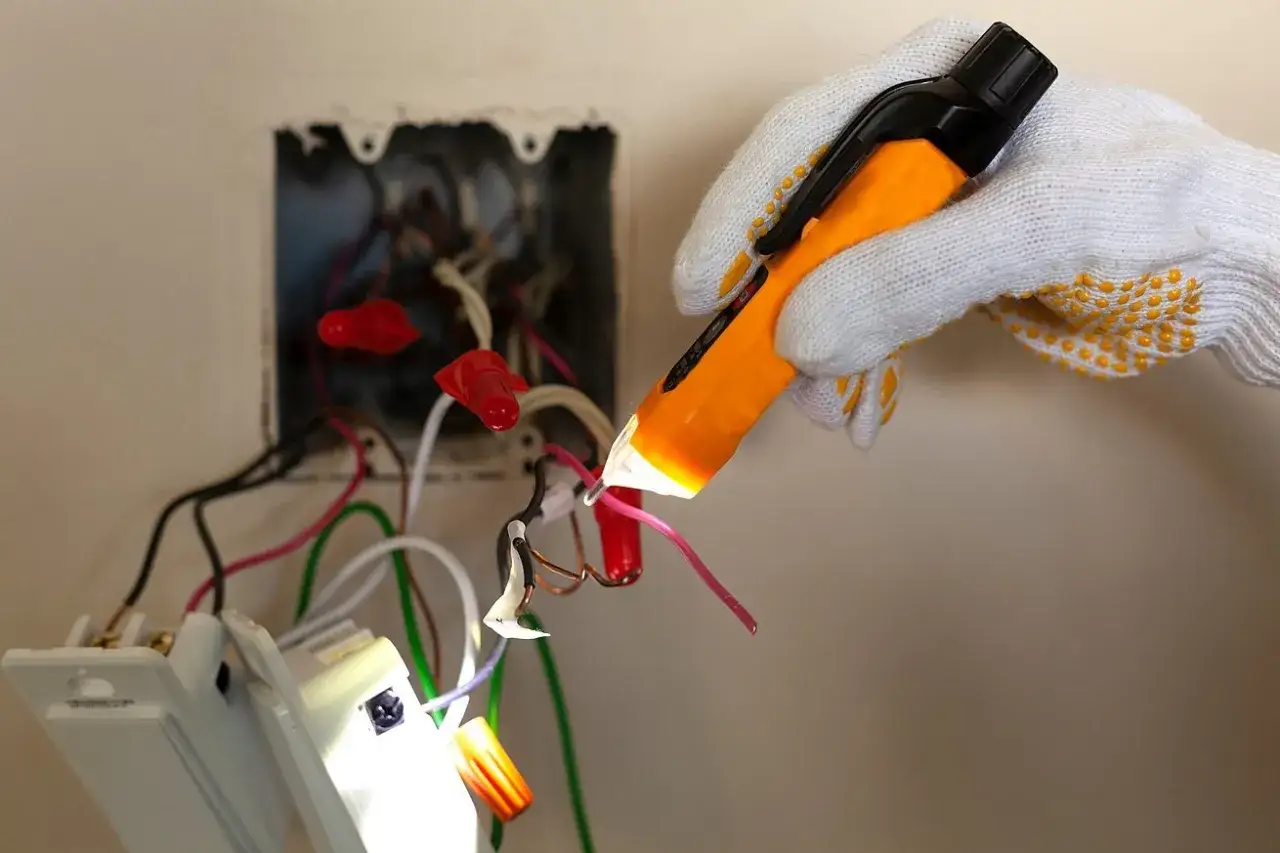

2. Weryfikacja braku napięcia: Użyj próbnika napięcia, aby upewnić się, że w przewodach, z którymi będziesz pracować, faktycznie nie ma napięcia.

Prawidłowe użycie próbnika polega na dotknięciu jego metalowym elementem każdego z przewodów, który chcesz sprawdzić, jednocześnie trzymając palec na odpowiednim styku (zazwyczaj z boku obudowy). Jeśli próba nie wskaże obecności napięcia (nie zaświeci się lampka, nie wyda dźwięku), możesz przystąpić do pracy. Jest to najważniejszy etap i nie wolno go w żaden sposób pomijać ani skracać.

Kompletujemy niezbędnik majsterkowicza: Jakie narzędzia i materiały będą Ci potrzebne?

Niezbędne narzędzia: próbnik napięcia to Twój najlepszy przyjaciel

Do bezpiecznego i sprawnego montażu włącznika światła potrzebne będą Ci następujące narzędzia:

• Próbnik napięcia: To absolutnie kluczowe narzędzie, które pozwoli Ci upewnić się, że w przewodach nie ma niebezpiecznego dla życia napięcia. Jego rola jest nie do przecenienia.
• Izolowane śrubokręty (płaski i krzyżakowy): Używaj tylko śrubokrętów z izolowanymi rękojeściami. Chronią one przed porażeniem prądem w przypadku przypadkowego kontaktu z elementami pod napięciem.
• Ściągacz do izolacji: Narzędzie to ułatwia precyzyjne ściągnięcie izolacji z końcówek przewodów, co jest niezbędne do prawidłowego ich podłączenia do zacisków włącznika.

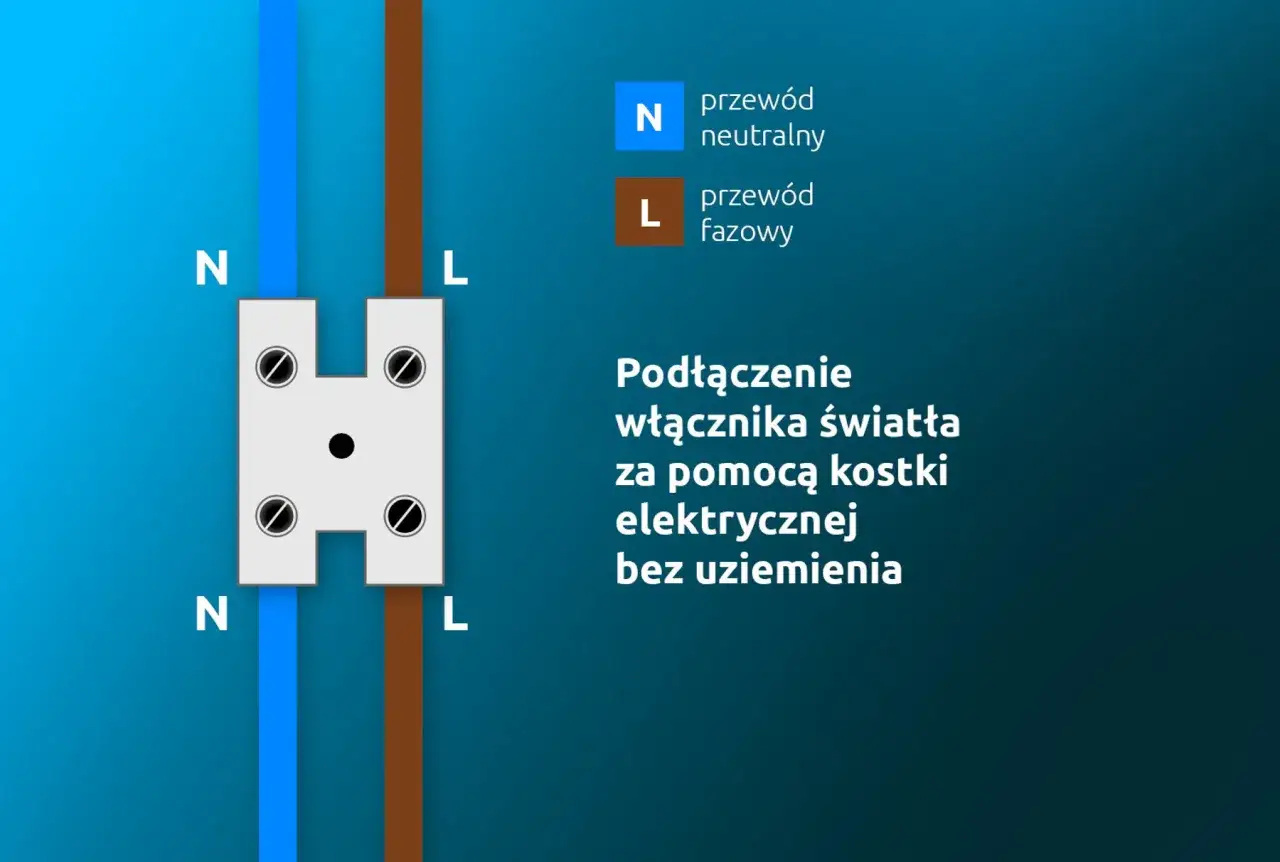

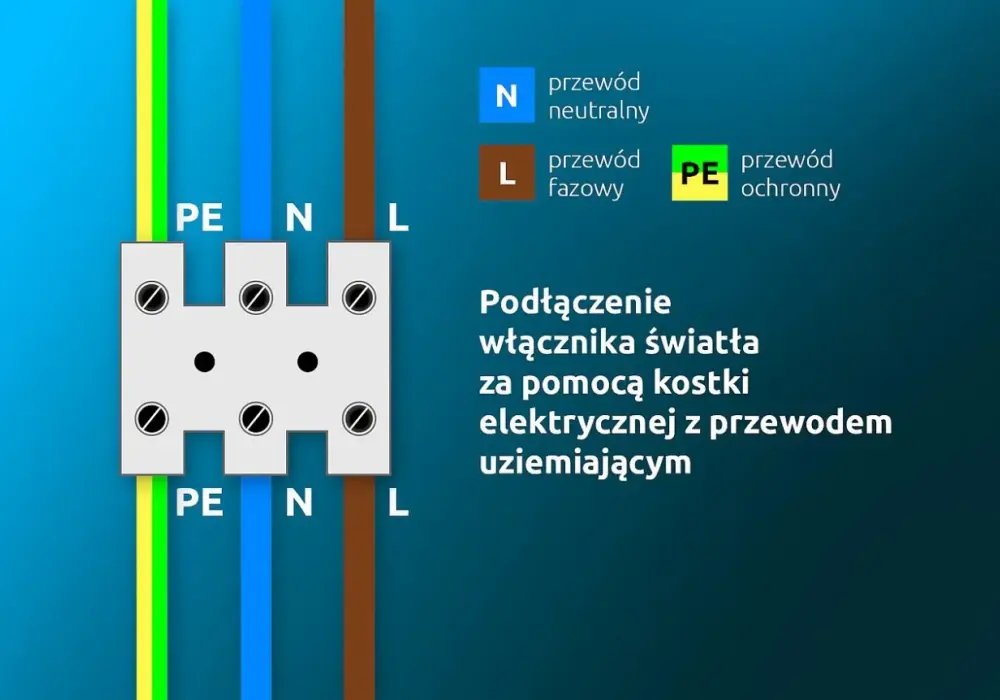

• Kostki lub złączki (np. WAGO): Mogą okazać się przydatne do łączenia przewodów, zwłaszcza jeśli stara instalacja wymaga pewnych modyfikacji lub jeśli chcesz estetycznie połączyć kilka przewodów w puszce.

Dobór włącznika: Czym różni się włącznik pojedynczy od podwójnego i schodowego?

Wybór odpowiedniego włącznika zależy od potrzeb i rodzaju instalacji:

• Włącznik pojedynczy (jednobiegunowy): Jest to najprostszy typ włącznika, służący do sterowania jednym punktem świetlnym lub jedną grupą świateł. Wymaga podłączenia przewodu fazowego zasilającego do jednego zacisku i przewodu fazowego prowadzącego do lampy do drugiego zacisku.
• Włącznik podwójny (świecznikowy): Pozwala na niezależne sterowanie dwoma różnymi obwodami oświetleniowymi z jednego miejsca. Jest idealny do żyrandoli z możliwością włączania osobno np. górnej i dolnej sekcji żarówek.
• Włącznik schodowy: Umożliwia sterowanie jednym punktem świetlnym z dwóch lub więcej miejsc. Jest to rozwiązanie powszechnie stosowane na schodach, w długich korytarzach czy w garderobach, gdzie chcemy mieć możliwość włączenia i wyłączenia światła na początku i na końcu danej przestrzeni.

Montaż włącznika pojedynczego krok po kroku – instrukcja dla każdego

Krok 1: Wyłącz zasilanie i upewnij się, że w przewodach nie ma napięcia

Zanim przystąpisz do jakichkolwiek prac, bezwzględnie wyłącz odpowiedni bezpiecznik w rozdzielni. Następnie, używając próbnika napięcia, dokładnie sprawdź oba przewody znajdujące się w puszce montażowej, aby mieć 100% pewności, że prąd został odłączony. Nie spiesz się na tym etapie bezpieczeństwo jest najważniejsze.

Krok 2: Demontaż starego włącznika – jak zdjąć obudowę i odkręcić mechanizm?

Delikatnie podważ i zdejmij ramkę oraz klawisz starego włącznika. Następnie odkręć śrubki mocujące mechanizm włącznika do puszki. Ostrożnie odłącz przewody od zacisków starego mechanizmu. Jeśli przewody nie mają standardowych kolorów, warto je oznaczyć przed odłączeniem, aby ułatwić sobie późniejsze podłączenie.

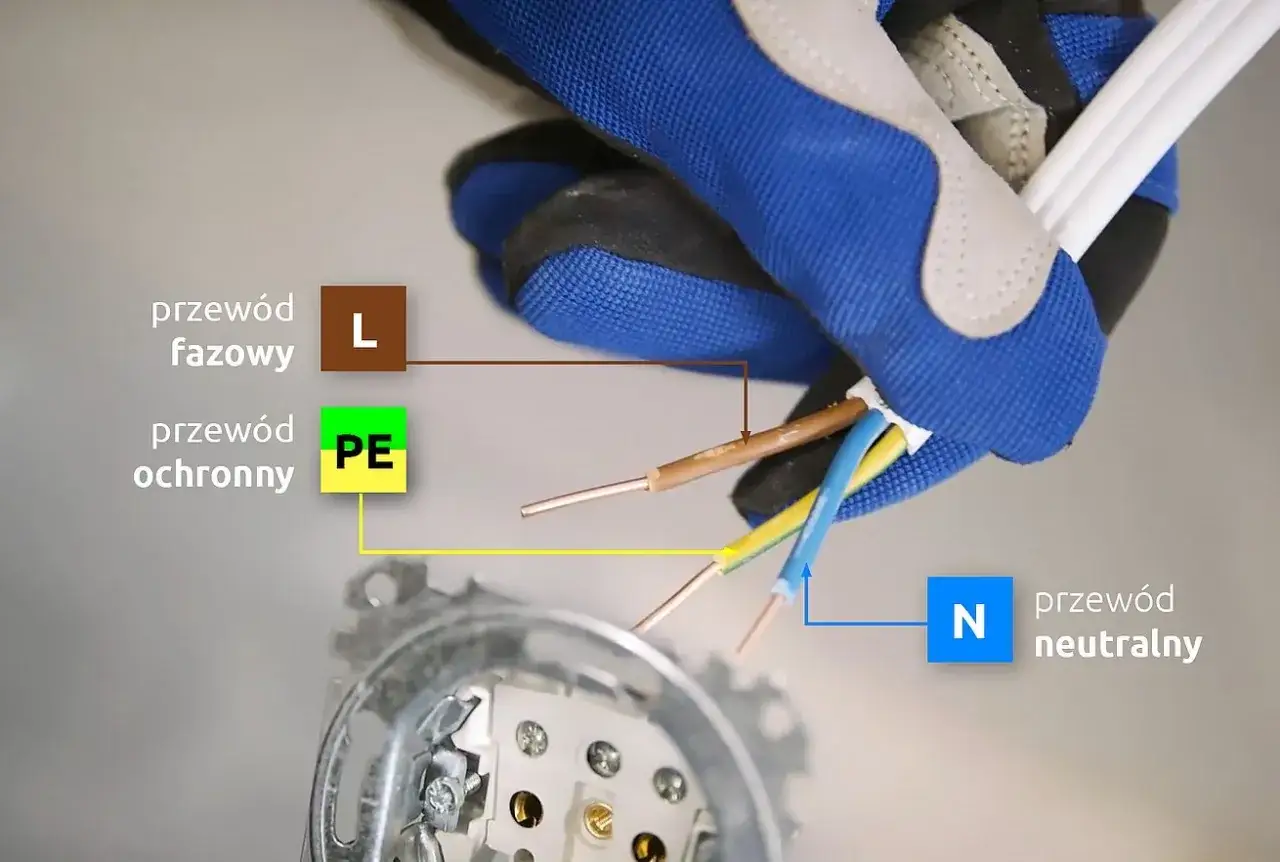

Krok 3: Identyfikacja przewodów w puszce – co oznaczają kolory czarny, brązowy, niebieski i żółto-zielony?

W nowoczesnych instalacjach elektrycznych w Polsce obowiązują standardowe kolory przewodów:

• Przewód fazowy (L): Zazwyczaj brązowy, czarny lub szary. To ten przewód dostarcza napięcie.
• Przewód neutralny (N): Zawsze niebieski.
• Przewód ochronny (PE): Żółto-zielony. Służy do uziemienia i ochrony.

Pamiętaj, że włącznik światła zawsze montuje się na przewodzie fazowym (L), przerywając jego ciągłość. Jeśli napotkasz na starszą instalację z niestandardowymi kolorami przewodów, użyj próbnika napięcia, aby precyzyjnie zidentyfikować, który z przewodów jest fazowy. Podłącz nowy włącznik tylko do zacisków przeznaczonych dla przewodu fazowego.

Krok 4: Schemat podłączenia – jak prawidłowo wpiąć przewód fazowy (L)?

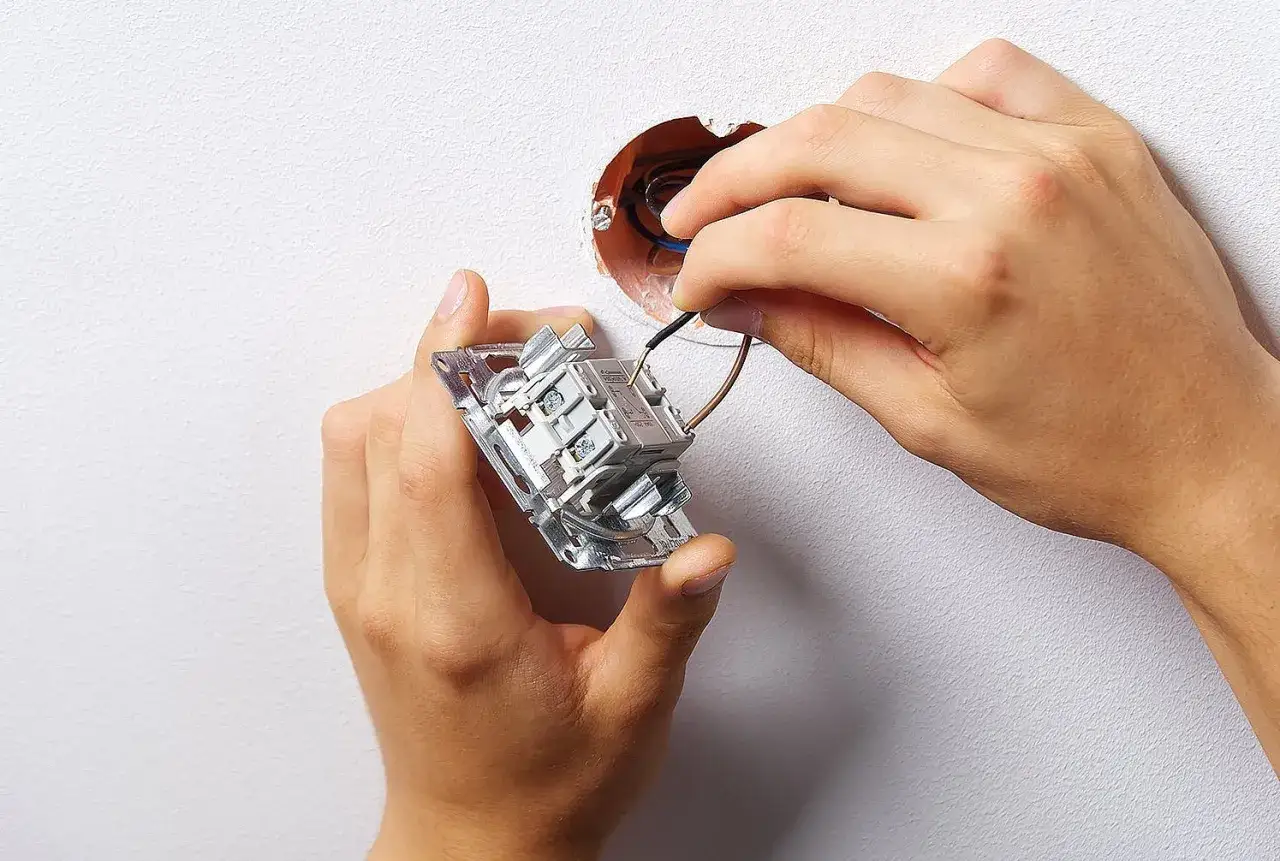

W przypadku włącznika pojedynczego, jeden z zacisków mechanizmu służy do podłączenia przewodu fazowego zasilającego (tego, który jest pod napięciem po włączeniu bezpiecznika). Drugi zacisk służy do podłączenia przewodu fazowego, który prowadzi do lampy. Upewnij się, że przewody są prawidłowo umieszczone w zaciskach i dokręcone.

Krok 5: Osadzenie nowego włącznika w puszce i montaż ramki

Po prawidłowym podłączeniu przewodów, ostrożnie umieść mechanizm nowego włącznika w puszce montażowej. Zazwyczaj mocuje się go za pomocą śrubek, które rozporowo trzymają mechanizm w ścianie. Następnie zamontuj ramkę i klawisz włącznika, dopasowując je do obudowy.

Krok 6: Test działania – włącz zasilanie i sprawdź efekt swojej pracy

Gdy wszystko jest już zamontowane, udaj się do rozdzielni i bezpiecznie włącz zasilanie. Następnie przetestuj działanie nowego włącznika, naciskając klawisz, aby sprawdzić, czy światło zapala się i gaśnie prawidłowo.

Większe wyzwanie: Jak podłączyć włącznik podwójny (świecznikowy)?

Do czego służy włącznik podwójny i kiedy go potrzebujesz?

Włącznik podwójny, znany również jako świecznikowy, jest rozwiązaniem pozwalającym na sterowanie dwoma niezależnymi obwodami oświetleniowymi z jednego miejsca. Jest to niezwykle praktyczne rozwiązanie, na przykład w przypadku żyrandoli, które posiadają dwie sekcje świecenia, co pozwala na regulację natężenia światła lub tworzenie różnych nastrojów w pomieszczeniu.

Schemat podłączenia dla żyrandola – jak rozdzielić fazę na dwa obwody?

Podłączenie włącznika podwójnego wymaga nieco więcej uwagi. Przewód fazowy zasilający (L) podłącza się do wspólnego zacisku wejściowego włącznika. Następnie, od dwóch oddzielnych zacisków wyjściowych, prowadzi się dwa osobne przewody fazowe każdy do innego źródła światła lub sekcji lampy. Kluczowe jest, aby prawidłowo rozpoznać zacisk wejściowy i dwa zaciski wyjściowe.

Najczęstszy błąd przy podłączaniu włącznika podwójnego i jak go uniknąć

Najczęściej popełnianym błędem przy podłączaniu włącznika podwójnego jest pomylenie przewodów wyjściowych lub niewłaściwe podłączenie przewodu fazowego zasilającego. Aby tego uniknąć, zaleca się dokładne oznaczanie każdego przewodu przed jego odłączeniem od starego włącznika. Upewnij się również, że przewód fazowy zasilający podłączasz do zacisku oznaczonego jako „wejście” lub „L”, a przewody do lamp do zacisków „wyjście” lub oznaczonych numerami.

Oświetlenie na schodach i w korytarzu: Przewodnik po montażu włącznika schodowego

Zasada działania instalacji schodowej – jak to działa, że gasisz światło w innym miejscu?

Instalacja schodowa to sprytne rozwiązanie, które pozwala na sterowanie jednym punktem świetlnym z dwóch różnych miejsc. Działa to na zasadzie przełączania obwodów. Dwa włączniki schodowe są połączone ze sobą za pomocą tzw. przewodów korespondencyjnych. W zależności od pozycji przełączników w obu włącznikach, prąd dociera do lampy lub jest odcinany. Dzięki temu możesz włączyć światło na dole schodów i zgasić je na górze, i odwrotnie.

Przewody korespondencyjne – klucz do prawidłowego połączenia

Przewody korespondencyjne to specjalne połączenia między dwoma włącznikami schodowymi. Zazwyczaj są to dwa przewody, które łączą zaciski oznaczone jako „1” i „2” (lub podobnie) w obu włącznikach. Ich zadaniem jest przekazywanie sygnału o stanie przełącznika do drugiego włącznika, umożliwiając tym samym prawidłowe działanie całej instalacji.

Praktyczny schemat podłączenia pary włączników schodowych

Podłączenie włączników schodowych wymaga podłączenia przewodu fazowego zasilającego (L) do jednego zacisku wejściowego jednego z włączników. Następnie, za pomocą dwóch przewodów korespondencyjnych, łączymy odpowiednie zaciski obu włączników. Z drugiego włącznika schodowego wychodzi przewód fazowy, który jest podłączony do lampy. Przewód neutralny (N) i ochronny (PE) podłączamy bezpośrednio do lampy, pomijając włączniki.

Inteligentny dom na start: Kilka słów o montażu nowoczesnych włączników Wi-Fi

Czym różni się montaż włącznika smart od tradycyjnego?

Montaż inteligentnych włączników Wi-Fi, choć często opiera się na podobnych zasadach podłączenia przewodów, różni się od instalacji tradycyjnych włączników. Wymaga on zazwyczaj konfiguracji za pomocą dedykowanej aplikacji mobilnej, która pozwala na zdalne sterowanie oświetleniem, tworzenie harmonogramów czy integrację z innymi systemami inteligentnego domu. Fizycznie, inteligentne włączniki mogą mieć nieco inną budowę, czasem z dodatkowymi przyciskami lub wskaźnikami LED.

Czy do inteligentnego włącznika zawsze potrzebny jest przewód neutralny (N)?

Większość inteligentnych włączników wymaga obecności przewodu neutralnego (N) w puszce montażowej. Jest on niezbędny do zasilania wewnętrznej elektroniki włącznika. Istnieją jednak na rynku modele „bez neutrala”, które są rozwiązaniem dla instalacji, gdzie przewód neutralny nie jest dostępny. Należy jednak pamiętać, że takie włączniki mogą mieć pewne ograniczenia w działaniu lub wymagać specyficznych warunków instalacyjnych.

Coś poszło nie tak? Najczęstsze problemy po montażu włącznika i ich rozwiązania

Włącznik nie działa po montażu – gdzie szukać przyczyny?

Jeśli po montażu włącznik nie działa, oto lista najczęstszych przyczyn i sugerowanych rozwiązań:

• Luźne połączenia: Sprawdź, czy wszystkie przewody są prawidłowo i mocno dokręcone w zaciskach włącznika.
• Błędne podłączenie przewodów: Upewnij się, że przewód fazowy jest podłączony do właściwego zacisku, a przewody do lampy do pozostałych.
• Uszkodzony nowy włącznik: Choć rzadkie, nowe włączniki mogą być wadliwe fabrycznie.
• Przepalona żarówka: Czasem problem leży w samej żarówce, a nie w instalacji.
• Niewłączony bezpiecznik: Upewnij się, że główny bezpiecznik obwodu jest włączony.

Bezpiecznik „wybija” po włączeniu światła – co to oznacza?

Sytuacja, w której bezpiecznik (wyłącznik nadprądowy) „wybija” natychmiast po włączeniu światła, jest sygnałem zwarcia w instalacji. Oznacza to, że gdzieś doszło do nieprawidłowego połączenia przewodów, np. odsłonięte przewody dotykają się nawzajem lub obudowy metalowej. W takiej sytuacji należy natychmiast wyłączyć zasilanie i bardzo dokładnie sprawdzić wszystkie połączenia, aby zlokalizować i usunąć przyczynę zwarcia.

Przeczytaj również: Tynki ozdobne do przedpokoju: Jak wybrać idealny, który zachwyci każdego gościa

Kiedy definitywnie należy wezwać fachowca? Szacunkowy koszt usługi

Jeśli nie czujesz się pewnie, napotykasz na nietypowe problemy, masz do czynienia ze starą i skomplikowaną instalacją, lub jeśli po próbach samodzielnej naprawy problem nadal występuje, bezwzględnie wezwij wykwalifikowanego elektryka. Dotyczy to również sytuacji, gdy bezpiecznik wybija mimo braku widocznych błędów w podłączeniu. Szacunkowy koszt usługi montażu włącznika przez elektryka, określanej jako „biały montaż” (bez prac budowlanych), w 2026 roku wynosi od około 40 do 120 zł za punkt.
