Jak podłączyć łącznik jednobiegunowy? Bezpieczny poradnik krok po kroku

Witaj w praktycznym przewodniku, który krok po kroku pokaże Ci, jak samodzielnie i bezpiecznie podłączyć łącznik jednobiegunowy. Ten artykuł jest idealny dla każdego majsterkowicza, który chce wykonać tę prostą, ale kluczową instalację elektryczną.

Zanim zaczniesz: Co musisz wiedzieć o łączniku jednobiegunowym?

Łącznik jednobiegunowy, często nazywany po prostu pojedynczym włącznikiem światła, to fundamentalny element każdej instalacji elektrycznej. Jego głównym zadaniem jest kontrolowanie przepływu prądu w jednym, konkretnym obwodzie. Najczęściej wykorzystujemy go do włączania i wyłączania pojedynczego źródła światła lub grupy lamp, które są ze sobą połączone. Zasada działania jest prosta: łącznik ten fizycznie przerywa lub zamyka obwód elektryczny, ale robi to wyłącznie na przewodzie fazowym (L). Oznacza to, że gdy wyłącznik jest w pozycji "off", prąd przestaje płynąć do odbiornika, zapewniając bezpieczeństwo.

Do czego służy i jak działa pojedynczy włącznik światła?

Podstawowym zastosowaniem łącznika jednobiegunowego jest sterowanie jednym punktem świetlnym lub kilkoma lampami podłączonymi do tego samego obwodu. Jego działanie opiera się na mechanizmie, który w zależności od pozycji klawisza, albo łączy ze sobą dwa punkty w obwodzie, umożliwiając przepływ prądu, albo je rozłącza, przerywając ten przepływ. Kluczowe jest zrozumienie, że łącznik ten ingeruje jedynie w przewód fazowy (L), który jest odpowiedzialny za doprowadzenie napięcia do urządzenia. Pozostałe przewody, czyli neutralny (N) i ochronny (PE), są zazwyczaj podłączane bezpośrednio do oprawy oświetleniowej, omijając sam mechanizm włącznika.

Jak odróżnić go od innych typów łączników (np. schodowego)?

Rozróżnienie łącznika jednobiegunowego od jego bardziej skomplikowanych odpowiedników, takich jak łącznik schodowy czy krzyżowy, jest zazwyczaj kwestią prostoty konstrukcji i liczby dostępnych zacisków. Łącznik jednobiegunowy jest najprostszy zwykle posiada tylko dwa zaciski, do których podłączamy przewody. Jego działanie jest binarne: albo włącza, albo wyłącza. Łączniki schodowe, z kolei, posiadają zazwyczaj trzy zaciski i służą do sterowania jednym światłem z dwóch różnych miejsc (np. na początku i końcu korytarza). Łączniki krzyżowe mają jeszcze więcej zacisków i są używane do sterowania światłem z trzech lub więcej punktów. Wizualnie, łącznik jednobiegunowy jest najbardziej minimalistyczny, bez dodatkowych oznaczeń czy skomplikowanych mechanizmów.

Bezpieczeństwo przede wszystkim: Jak uniknąć porażenia prądem?

Prace przy instalacji elektrycznej, nawet te pozornie proste, zawsze niosą ze sobą ryzyko. Dlatego absolutnym priorytetem podczas podłączania jakiegokolwiek elementu elektrycznego, w tym łącznika jednobiegunowego, jest zapewnienie maksymalnego bezpieczeństwa. Niewłaściwe postępowanie może prowadzić do porażenia prądem, które jest nie tylko bolesne, ale może być śmiertelne. Kluczowe zasady, których należy bezwzględnie przestrzegać, obejmują przede wszystkim całkowite odcięcie zasilania oraz dokładną weryfikację jego braku przed jakimkolwiek kontaktem z przewodami.

Krok 1: Kategoryczne wyłączenie zasilania w skrzynce z bezpiecznikami

Pierwszym i absolutnie najważniejszym krokiem, który należy podjąć przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, jest całkowite wyłączenie zasilania. W tym celu należy zlokalizować skrzynkę z bezpiecznikami (rozdzielnicę) i wyłączyć odpowiedni bezpiecznik, który odpowiada za obwód, w którym będziemy pracować. Jeśli nie jesteś pewien, który bezpiecznik jest właściwy, lub jeśli chcesz mieć absolutną pewność, najbezpieczniej jest wyłączyć główny wyłącznik prądu, który odcina zasilanie całego mieszkania lub domu.

Krok 2: Weryfikacja braku napięcia – dlaczego próbnik to Twój najważniejszy przyrząd?

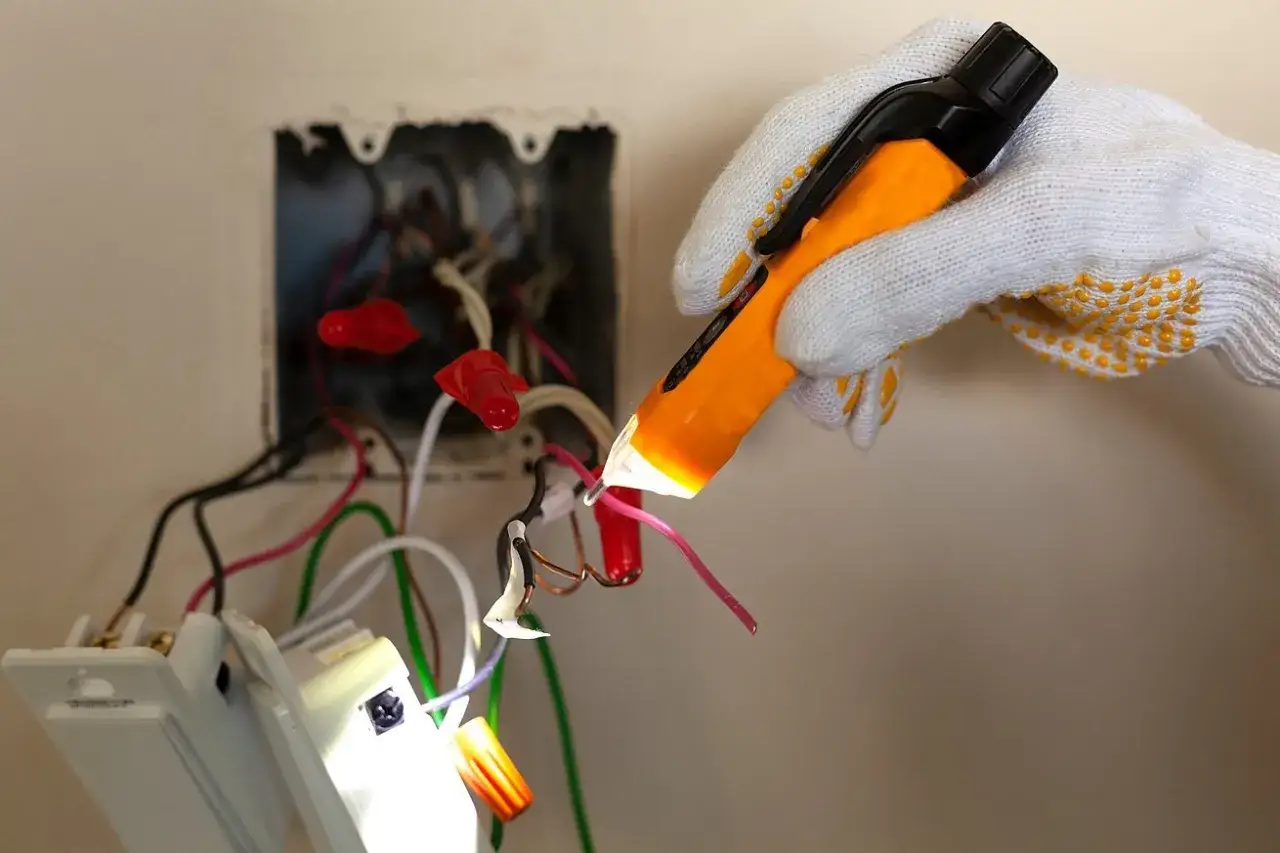

Po wyłączeniu bezpiecznika, nigdy nie zakładaj, że zasilanie zostało odłączone. Zawsze, ale to zawsze, należy to potwierdzić za pomocą próbnika napięcia. Jest to niewielkie, ale niezwykle ważne narzędzie, które pozwala na sprawdzenie, czy w przewodach faktycznie nie ma napięcia. Dotknij końcówką próbnika każdego z przewodów, z którymi będziesz pracować. Jeśli próbnik nie zaświeci się ani nie wyda żadnego dźwięku (w zależności od modelu), możesz być pewien, że prąd został bezpiecznie odłączony. Jest to kluczowy krok, który chroni Cię przed porażeniem prądem.

Niezbędnik instalatora: Jakie narzędzia i materiały przygotować?

Zanim przystąpisz do pracy, upewnij się, że masz pod ręką wszystkie niezbędne narzędzia i materiały. Przygotowanie wszystkiego z wyprzedzeniem nie tylko usprawni proces montażu, ale także zminimalizuje ryzyko błędów i zapewni bezpieczeństwo. Pamiętaj, że praca z prądem wymaga precyzji i odpowiedniego sprzętu.

Lista narzędzi, bez których nie można zacząć pracy

• Próbnik napięcia: Absolutnie kluczowe narzędzie do weryfikacji braku napięcia w obwodzie przed rozpoczęciem pracy i po jej zakończeniu. Bez niego praca jest niebezpieczna.
• Wkrętaki: Potrzebne będą co najmniej dwa rodzaje: płaski i krzyżakowy. Upewnij się, że ich rozmiar jest dopasowany do śrub w mechanizmie łącznika i w puszce instalacyjnej.
• Narzędzie do ściągania izolacji: Specjalistyczny przyrząd, który pozwala na precyzyjne ściągnięcie izolacji z końcówek przewodów bez uszkadzania żył. Można użyć również nożyka, ale wymaga to większej wprawy i ostrożności.

Materiały dodatkowe: puszka, złączki, przewody

• Łącznik jednobiegunowy: Upewnij się, że kupujesz właściwy typ łącznika, dopasowany do Twoich potrzeb i estetyki wnętrza.
• Puszka instalacyjna: Jeśli wymieniasz stary włącznik, możesz potrzebować nowej puszki, jeśli stara jest uszkodzona lub nie pasuje do nowego mechanizmu.
• Złączki elektryczne: W przypadku konieczności łączenia lub przedłużania przewodów, warto mieć pod ręką złączki, np. popularne złączki WAGO, które zapewniają bezpieczne i trwałe połączenie.
• Dodatkowe przewody: W niektórych sytuacjach może być konieczne użycie dodatkowych odcinków przewodów, np. gdy istniejące są za krótkie lub uszkodzone.

Podłączenie łącznika krok po kroku: Przewodnik od A do Z

1. Krok 1: Demontaż starego włącznika (jeśli istnieje)

   Zanim zaczniesz montować nowy łącznik, musisz usunąć stary. Pamiętaj, że zasilanie musi być bezwzględnie wyłączone, a brak napięcia potwierdzony próbnikiem. Ostrożnie odkręć śrubki mocujące ramkę i sam mechanizm włącznika. Następnie delikatnie odłącz przewody od zacisków. Według danych Rawlpac, demontaż starego włącznika powinien zawsze odbywać się po upewnieniu się, że zasilanie jest odłączone.

2. Krok 2: Identyfikacja przewodów w puszce – co oznaczają kolory brązowy, niebieski i żółto-zielony?

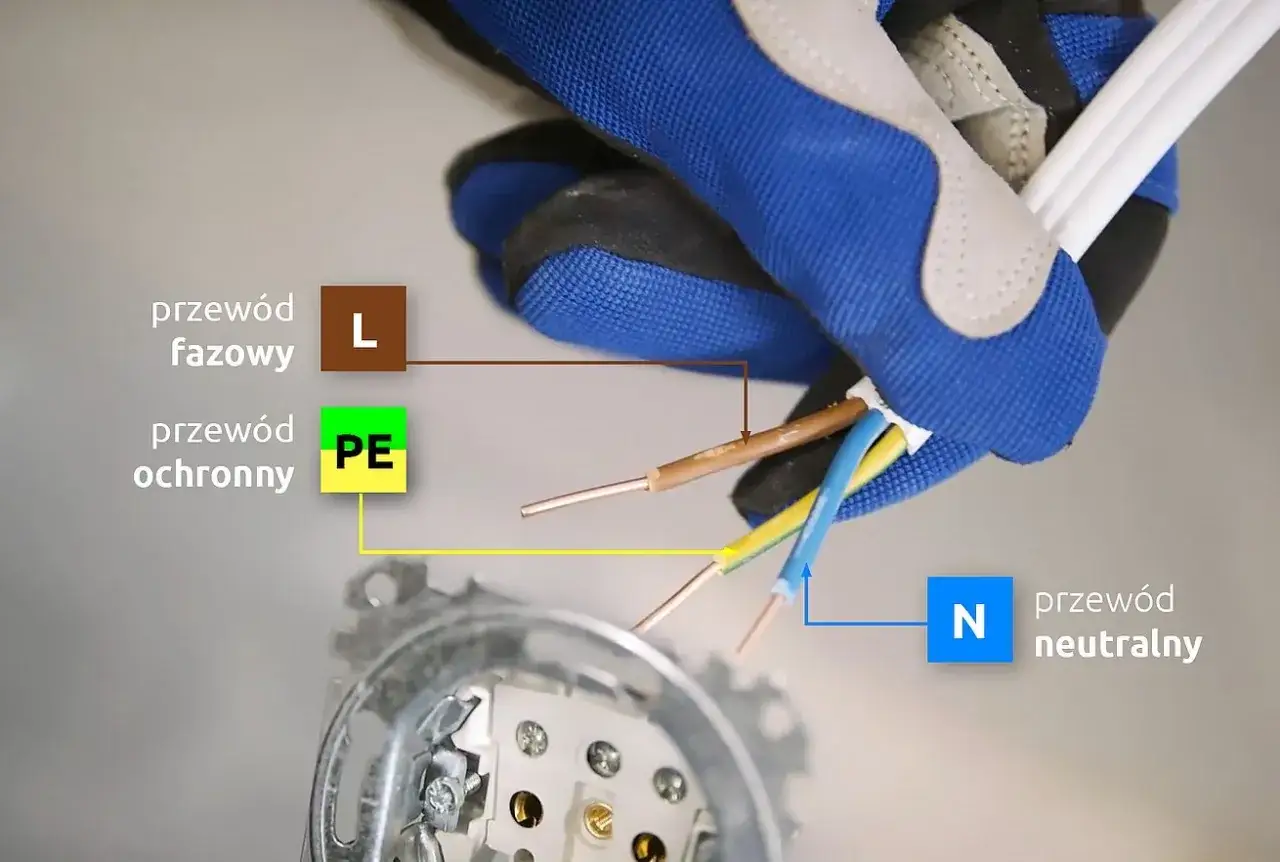

   W puszce instalacyjnej znajdziesz kilka przewodów. Ich identyfikacja jest kluczowa dla prawidłowego podłączenia. Zgodnie z normami, stosuje się następujące kolory:

   • Przewód fazowy (L): Zazwyczaj brązowy, czarny lub szary. To ten przewód doprowadza napięcie i to właśnie on będzie podłączany do łącznika.
   • Przewód neutralny (N): Zawsze niebieski. Omija on łącznik i jest podłączany bezpośrednio do odbiornika.
   • Przewód ochronny (PE): Zawsze żółto-zielony. Służy do uziemienia i również omija łącznik.

3. Krok 3: Przygotowanie końcówek przewodów do montażu

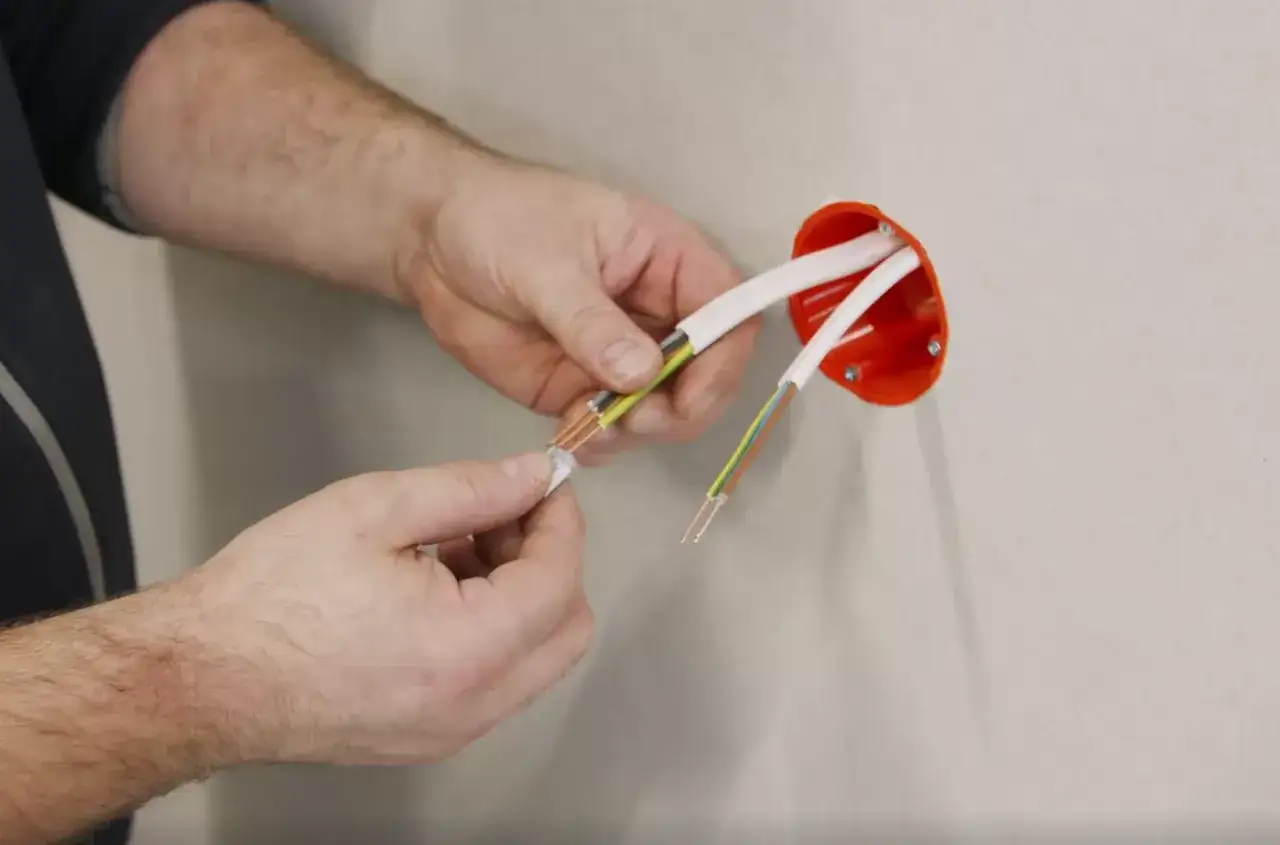

   Aby zapewnić dobre i bezpieczne połączenie elektryczne, końcówki przewodów muszą być odpowiednio przygotowane. Użyj narzędzia do ściągania izolacji, aby usunąć około 1 cm izolacji z każdego przewodu, który będziesz podłączać do łącznika. Upewnij się, że żyły przewodu nie są uszkodzone, a izolacja jest zdjęta równo.

4. Krok 4: Schemat podłączenia – który przewód do którego zacisku?

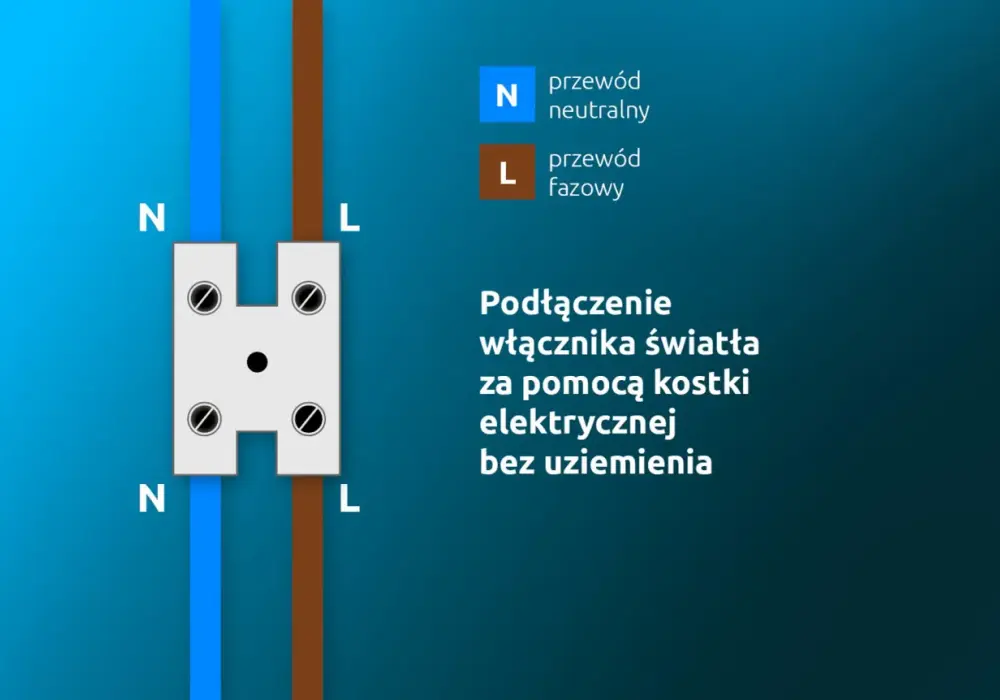

   Łącznik jednobiegunowy przerywa jedynie obwód przewodu fazowego (L). Dlatego do jednego z zacisków łącznika podłączasz przewód fazowy doprowadzający napięcie z instalacji. Do drugiego zacisku podłączasz przewód, który biegnie dalej do lampy jest to tzw. przewód 'powrotny', który również jest przewodem fazowym po włączeniu łącznika. Przewody neutralny (N) i ochronny (PE) nie są podłączane do łącznika.

5. Krok 5: Prawidłowe podpięcie przewodów do mechanizmu łącznika

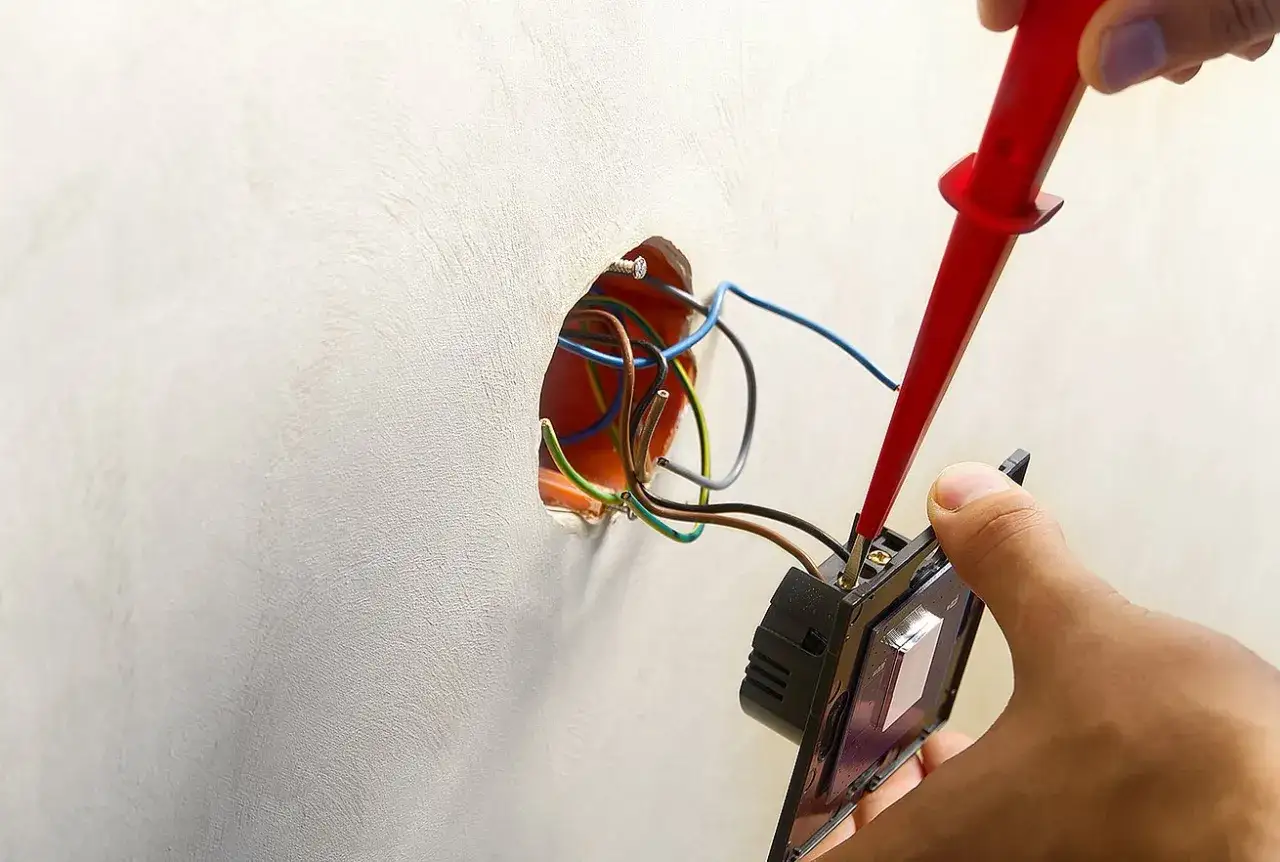

   Teraz czas na fizyczne podłączenie przewodów. Wsuń przygotowane końcówki przewodów do odpowiednich zacisków w mechanizmie łącznika. Upewnij się, że przewody są solidnie zamocowane i nie ma możliwości ich wysunięcia. Sprawdź, czy żadne luźne druciki nie wystają poza zaciski, ponieważ mogłoby to spowodować zwarcie.

6. Krok 6: Stabilny montaż mechanizmu w puszce instalacyjnej

   Po podłączeniu przewodów, umieść mechanizm łącznika w puszce instalacyjnej. Użyj śrub mocujących, które zazwyczaj znajdują się po bokach mechanizmu, aby stabilnie przykręcić go do puszki. Upewnij się, że łącznik jest zamontowany prosto i nie rusza się.

7. Krok 7: Założenie ramki i klawisza – estetyczne wykończenie

   Ostatnim etapem jest estetyczne wykończenie. Na zamontowany mechanizm nałóż ramkę ozdobną, a następnie wciśnij klawisz włącznika. Upewnij się, że wszystkie elementy są dobrze dopasowane i stanowią spójną całość.

Test sprawności: Jak sprawdzić, czy wszystko działa poprawnie?

Po zakończeniu montażu, kluczowe jest sprawdzenie, czy wszystko działa prawidłowo i bezpiecznie. Ten etap pozwoli Ci upewnić się, że Twoja praca została wykonana poprawnie, a instalacja jest gotowa do użytku.

Bezpieczne włączenie zasilania i testowanie włącznika

Wróć do skrzynki z bezpiecznikami i ostrożnie włącz zasilanie, które wcześniej wyłączyłeś. Po włączeniu prądu, podejdź do nowo podłączonego łącznika i przetestuj jego działanie. Naciśnij klawisz, aby włączyć światło, a następnie ponownie, aby je wyłączyć. Obserwuj, czy światło reaguje prawidłowo na każde naciśnięcie.

Co zrobić, gdy światło się nie zapala? Diagnostyka problemu

• Sprawdź bezpiecznik: Upewnij się, że bezpiecznik odpowiadający za dany obwód jest włączony i nie jest uszkodzony.
• Zweryfikuj podłączenie przewodów: Po ponownym, bezwzględnym wyłączeniu zasilania i potwierdzeniu braku napięcia, sprawdź, czy przewody są prawidłowo i solidnie podłączone do zacisków łącznika. Czasami wystarczy lekko dokręcić śrubki.
• Sprawdź żarówkę: Upewnij się, że żarówka jest sprawna i prawidłowo wkręcona w oprawę.

Coś poszło nie tak? Najczęstsze błędy i jak ich unikać

Podczas samodzielnego montażu elementów elektrycznych łatwo o drobne błędy, które mogą mieć poważne konsekwencje. Świadomość najczęstszych pułapek i wiedza, jak ich unikać, jest kluczowa dla bezpieczeństwa i prawidłowego działania instalacji.

Błąd nr 1: Pomylenie przewodów fazowego z neutralnym

Jednym z najpoważniejszych błędów jest pomylenie przewodu fazowego (L) z neutralnym (N) przy podłączaniu łącznika. Jeśli przewód neutralny zostanie podłączony do zacisków łącznika, a przewód fazowy do oprawy oświetleniowej, światło może wydawać się działać poprawnie. Jednak po wyłączeniu łącznika, oprawa oświetleniowa nadal będzie pod napięciem, co stanowi śmiertelne zagrożenie podczas wymiany żarówki lub czyszczenia lampy. Zawsze upewnij się, że do łącznika podłączasz wyłącznie przewód fazowy.

Błąd nr 2: Niestabilne zamocowanie przewodów w zaciskach

Luźne połączenia w zaciskach to prosta droga do problemów. Niestabilne zamocowanie przewodów może prowadzić do iskrzenia, przegrzewania się styków, a w skrajnych przypadkach nawet do pożaru. Upewnij się, że każdy przewód jest solidnie dokręcony w zacisku i nie ma możliwości jego wysunięcia. Zawsze sprawdzaj połączenia po dokręceniu śrub.

Przeczytaj również: Zacieranie tynku silikonowego - precyzyjne wskazówki i najlepszy moment

Błąd nr 3: Praca pod napięciem – najpoważniejsze ryzyko

Najpoważniejszym i najbardziej niebezpiecznym błędem, jaki można popełnić, jest praca przy instalacji elektrycznej bez wcześniejszego wyłączenia zasilania. Nawet jeśli wydaje Ci się, że wiesz, co robisz, i jesteś doświadczonym majsterkowiczem, nigdy nie ryzykuj. Zawsze wyłączaj zasilanie w skrzynce z bezpiecznikami i potwierdzaj brak napięcia próbnikiem. Bezpieczeństwo jest absolutnym priorytetem i nie ma usprawiedliwienia dla pracy pod napięciem.

Kiedy wezwać elektryka? Sygnały, których nie wolno ignorować

Chociaż podłączenie łącznika jednobiegunowego jest stosunkowo prostym zadaniem, istnieją sytuacje, w których samodzielna interwencja jest niewskazana. Jeśli masz jakiekolwiek wątpliwości co do swoich umiejętności lub stanu instalacji, zawsze lepiej wezwać kwalifikowanego elektryka. Oto kilka sygnałów, które powinny Cię skłonić do takiej decyzji:

• Brak pewności co do identyfikacji przewodów lub ich funkcji.
• Stara, zniszczona lub nieznana instalacja elektryczna, która budzi Twoje wątpliwości.
• Brak odpowiednich narzędzi lub doświadczenia, które są niezbędne do bezpiecznego wykonania pracy.
• Problemy z instalacją po podłączeniu, takie jak iskrzenie, przegrzewanie się przewodów lub ciągłe wybijanie bezpieczników.
• Podejrzenie uszkodzenia innych elementów instalacji elektrycznej, które wykraczają poza zakres wymiany samego łącznika.
