Jak montować kotwy stalowe do betonu - wszystko co musisz wiedzieć

Kotwy stalowe do betonu to kluczowe elementy mocujące w budownictwie. Służą do trwałego łączenia różnych konstrukcji z podłożem betonowym.

Występują w trzech głównych rodzajach: wkręcane, segmentowe (rozprężne) oraz chemiczne. Każdy typ ma swoje unikalne zastosowanie i wymaga odpowiedniej techniki montażu. Prawidłowy dobór kotwy zależy od planowanego obciążenia i specyfiki projektu.

• Kotwy wkręcane najlepiej sprawdzają się przy lekkich konstrukcjach
• Kotwy segmentowe są idealne do mocowania ciężkich maszyn
• Kotwy chemiczne stosuje się w trudnych warunkach montażowych
• Precyzyjny montaż wpływa na bezpieczeństwo całej konstrukcji
• Każdy rodzaj kotwy wymaga specyficznego procesu instalacji
• Przed montażem konieczne jest dokładne oczyszczenie otworów
• Należy stosować się do wytycznych producenta podczas instalacji

Rodzaje kotew stalowych do betonu - ich zastosowanie

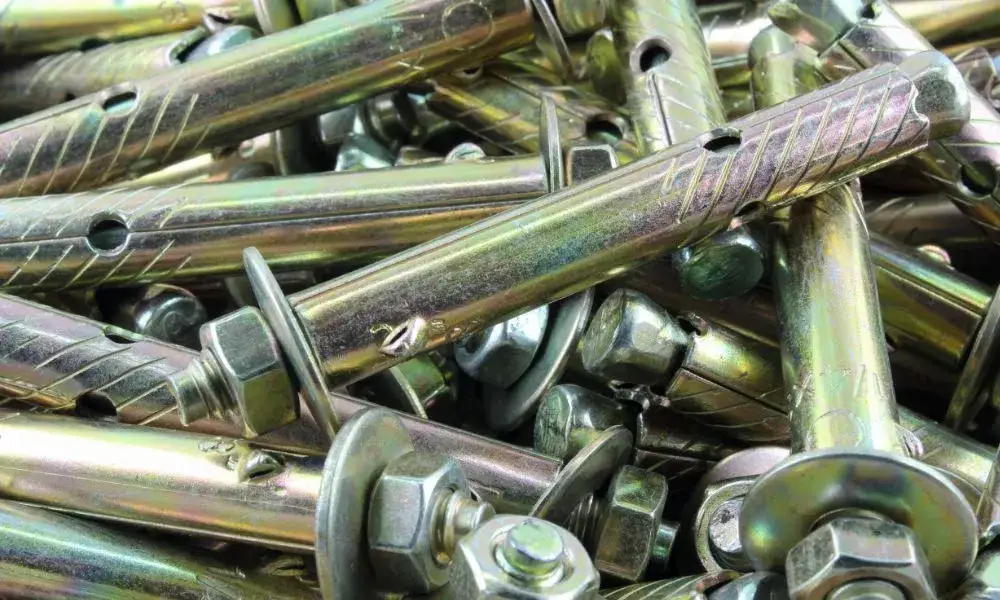

Kotwy stalowe do betonu dzielą się na trzy główne typy: wkręcane, segmentowe oraz chemiczne. Kotwy wkręcane do betonu sprawdzają się najlepiej przy montażu lekkich konstrukcji, takich jak balustrady czy poręcze. Ich instalacja jest stosunkowo prosta i nie wymaga specjalistycznych narzędzi.

Kotwy segmentowe w betonie (rozporowe) wykorzystywane są do mocowania średnich i ciężkich elementów konstrukcyjnych. Montaż kotew chemicznych w betonie stosuje się w przypadku szczególnie wymagających warunków lub przy bardzo dużych obciążeniach. Zapewniają one najwyższą wytrzymałość spośród wszystkich rodzajów kotew.

Niezbędne narzędzia i materiały do montażu

Do prawidłowego montażu kotew stalowych do betonu potrzebne są odpowiednie narzędzia i akcesoria. Precyzyjny dobór sprzętu wpływa na jakość i trwałość mocowania. Warto zainwestować w profesjonalne wyposażenie, które zapewni bezpieczny i skuteczny montaż.

• Wiertarka udarowa - do wykonywania otworów w betonie
• Wiertła do betonu - dopasowane do średnicy kotwy
• Szczotka druciana - do czyszczenia otworów
• Pompka - do wydmuchiwania pyłu
• Klucz dynamometryczny - do kontrolowanego dokręcania
• Młotek - do wbijania trzpieni rozporowych
• Pistolet do kotew chemicznych - do aplikacji żywicy
• Miarka i ołówek - do precyzyjnego wyznaczania punktów montażu

Czytaj więcej: Dokładne wyliczenia ile kotwy chemicznej do otworu - poradnik montażysty

Przygotowanie do montażu kotew stalowych

Przed rozpoczęciem montażu kotew stalowych do betonu konieczne jest sprawdzenie jakości podłoża. Beton powinien być dojrzały, o odpowiedniej klasie wytrzymałości.

Miejsce montażu musi być oddalone od krawędzi betonu o minimum trzykrotność średnicy kotwy. Rozstaw między kotwami nie może być mniejszy niż sześciokrotność ich średnicy.

Temperatura podłoża wpływa na skuteczność mocowania. Wilgotność betonu nie powinna przekraczać 4%.

Instrukcja montażu kotew wkręcanych

Jak prawidłowo montować kotwy rozporowe typu wkręcanego? Proces jest stosunkowo prosty. Ten typ kotew doskonale sprawdza się w przypadku lekkich obciążeń.

Kluczowa jest precyzja wykonania otworu i jego odpowiednia głębokość. Średnica wiertła musi być identyczna jak średnica kotwy.

• 1. Wyznacz punkt montażu i zaznacz miejsce wiercenia
• 2. Wywierć otwór prostopadle do powierzchni betonu na odpowiednią głębokość
• 3. Oczyść dokładnie otwór szczotką i przedmuchaj pompką
• 4. Wkręć kotwę za pomocą klucza lub wkrętarki
• 5. Dokręć z odpowiednim momentem siły

Montaż kotew segmentowych krok po kroku

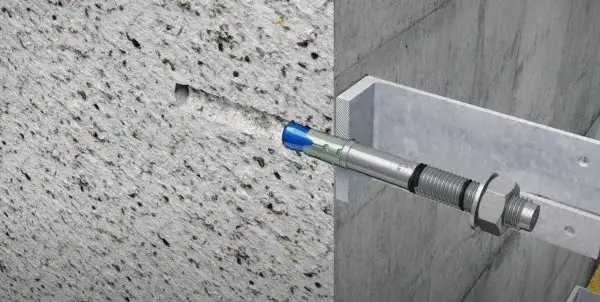

Jak zamontować kotwy segmentowe w betonie? Ten typ mocowania wymaga szczególnej precyzji. Kotwy segmentowe zapewniają wysoką nośność dzięki mechanizmowi rozprężnemu.

Głębokość osadzenia kotwy ma kluczowe znaczenie dla jej wytrzymałości. System rozprężny aktywuje się podczas dokręcania nakrętki.

• 1. Wykonaj oznaczenie punktów montażowych
• 2. Wywierć otwór o średnicy równej kotwie
• 3. Oczyść otwór szczotką i przedmuchaj
• 4. Włóż kotwę do otworu
• 5. Wbij trzpień stożkowy młotkiem
• 6. Dokręć nakrętkę zalecanym momentem

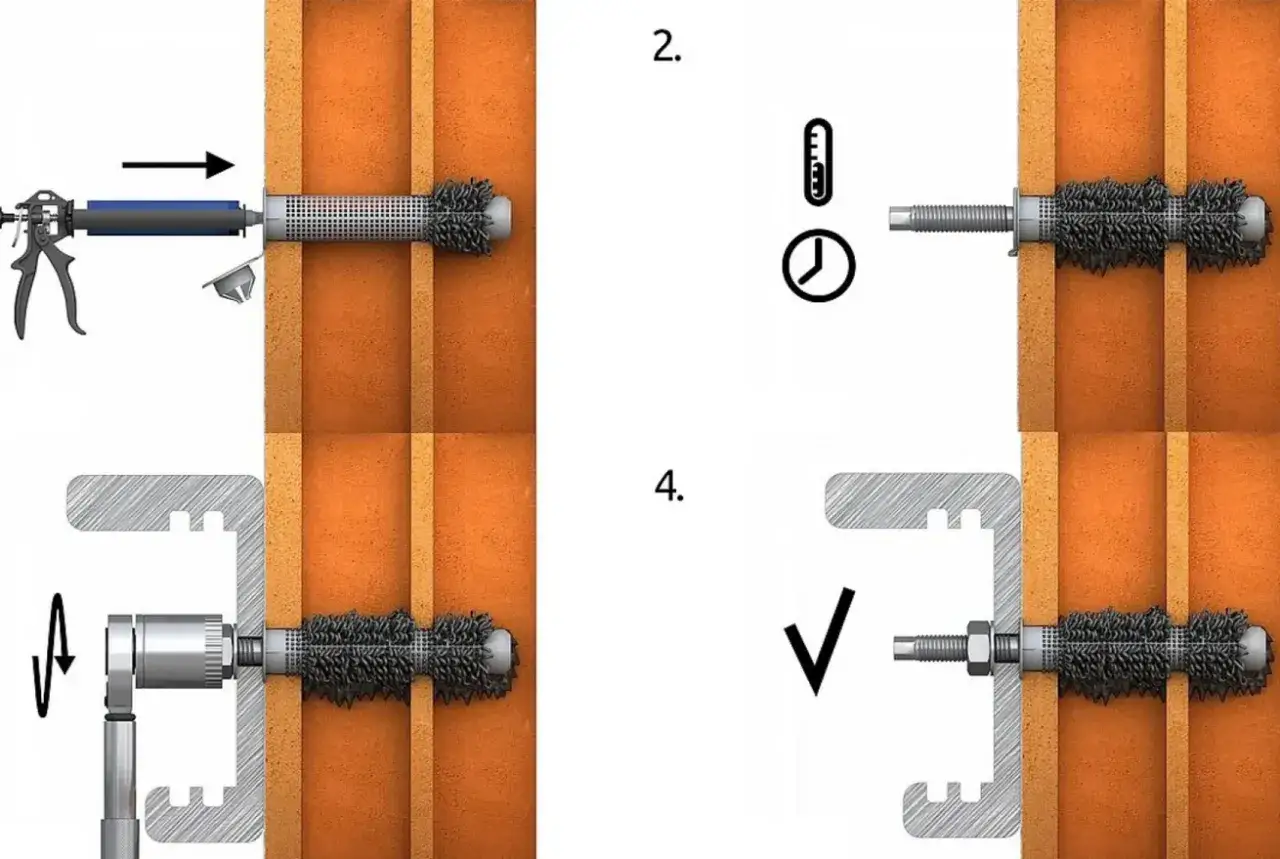

Prawidłowa instalacja kotew chemicznych

Montaż kotew chemicznych w betonie wymaga szczególnej staranności i przestrzegania czasów utwardzania. Kotwy chemiczne zapewniają najwyższą nośność spośród wszystkich rodzajów mocowań. System bazuje na dwuskładnikowej żywicy, która po utwardzeniu tworzy trwałe połączenie.

Czystość otworu ma krytyczne znaczenie dla wytrzymałości połączenia. Przed aplikacją żywicy należy dokładnie usunąć pył i inne zanieczyszczenia. Temperatura otoczenia wpływa na czas wiązania żywicy.

Kotwy wklejane do betonu montaż krok po kroku wymaga przestrzegania czasów utwardzania. Obciążenie kotwy można aplikować dopiero po całkowitym związaniu żywicy. Warto wykorzystać pistolet do kotew chemicznych, który zapewnia równomierne dozowanie składników.

Wymiary i głębokość otworów montażowych

Średnica otworu musi być precyzyjnie dopasowana do typu kotwy stalowej do betonu. Zbyt duży otwór osłabi siłę mocowania, a zbyt mały uniemożliwi prawidłową instalację.

Głębokość zakotwienia zależy od przewidywanych obciążeń. Dla kotew mechanicznych minimalna głębokość wynosi 8-krotność średnicy kotwy.

W przypadku montażu kotew chemicznych w betonie głębokość otworu powinna być o 2-3mm większa niż długość kotwy. Zapewni to przestrzeń na nadmiar żywicy.

Odstęp między kotwami powinien wynosić minimum 6-krotność średnicy kotwy. Ta sama zasada dotyczy odległości od krawędzi betonu.

Zasady bezpiecznego montażu

Bezpieczeństwo podczas montażu kotew stalowych do betonu jest kluczowe. Zawsze używaj okularów ochronnych i rękawic roboczych podczas wiercenia i instalacji. Maska przeciwpyłowa ochroni twoje drogi oddechowe.

Sprawdź klasę betonu przed rozpoczęciem prac. Nie instaluj kotew w spękanych lub uszkodzonych elementach betonowych. Zawsze stosuj narzędzia w dobrym stanie technicznym.

Przestrzegaj momentów dokręcania zalecanych przez producenta. Przekroczenie maksymalnego momentu może uszkodzić kotwę lub beton. Zachowaj szczególną ostrożność podczas pracy na wysokości.

Najczęstsze błędy przy montażu kotew

Niedokładne oczyszczenie otworu to najczęstszy błąd przy montażu kotew stalowych do betonu. Pył i zanieczyszczenia znacząco osłabiają wytrzymałość mocowania.

Zbyt płytkie osadzenie kotwy drastycznie zmniejsza jej nośność. Zawsze przestrzegaj minimalnej głębokości kotwienia.

Nieprawidłowy dobór średnicy wiertła często skutkuje problemami z montażem. Otwór musi być idealnie dopasowany do rozmiaru kotwy.

Montaż kotew chemicznych w zbyt niskiej temperaturze wydłuża czas utwardzania. Może to prowadzić do osłabienia połączenia.

Jak sprawdzić poprawność montażu

Po instalacji kotwy stalowej do betonu sprawdź wizualnie jej osadzenie. Kotwa powinna być zamontowana prostopadle do powierzchni betonu.

Kontrola momentu dokręcenia kluczem dynamometrycznym potwierdzi prawidłowe napięcie kotwy. Wartość momentu powinna odpowiadać zaleceniom producenta.

W przypadku kotew chemicznych sprawdź, czy żywica wypełniła całkowicie przestrzeń wokół pręta. Nadmiar żywicy wokół otworu świadczy o prawidłowym wypełnieniu.

Najważniejsze zasady prawidłowego montażu kotew stalowych

Montaż kotew stalowych do betonu wymaga odpowiedniego przygotowania i precyzji. Kluczowy jest właściwy dobór typu kotwy - wkręcanej, segmentowej lub chemicznej - w zależności od planowanego obciążenia i warunków montażu.

Niezależnie od wybranego rodzaju kotwy, podstawą sukcesu jest precyzyjne wiercenie i dokładne oczyszczenie otworu. Głębokość i średnica otworu montażowego muszą być ściśle dopasowane do specyfikacji producenta.

Podczas instalacji należy zwrócić szczególną uwagę na warunki temperaturowe i wilgotnościowe, zwłaszcza przy montażu kotew chemicznych. Przestrzeganie czasów utwardzania i zalecanego momentu dokręcania zapewni trwałość i bezpieczeństwo mocowania.
