Złącze krokwiowo-płatwiowe: wybór, montaż i nośność dachu

Wybór odpowiednich elementów konstrukcyjnych dachu to podstawa jego stabilności i bezpieczeństwa. Wśród nich szczególne miejsce zajmują złącza krokwiowo-płatwiowe elementy, które choć niewielkie, odgrywają kluczową rolę w spajaniu więźby dachowej. W tym kompleksowym przewodniku przyjrzymy się im bliżej, abyś mógł świadomie podjąć decyzje dotyczące budowy lub remontu swojej konstrukcji dachowej, niezależnie od tego, czy jesteś profesjonalistą, czy inwestorem pragnącym zrozumieć proces budowlany.

Dlaczego solidne połączenie krokwi z płatwią to fundament bezpiecznego dachu

Konstrukcja dachu to skomplikowany system naczyń połączonych, gdzie każdy element musi być odpowiednio dopasowany i zamocowany. Połączenie krokwi z płatwią jest jednym z tych krytycznych punktów, od którego zależy integralność całej więźby. Solidne wykonanie tego połączenia to gwarancja, że dach będzie w stanie sprostać wyzwaniom, jakie stawia przed nim natura, a także zapewni bezpieczeństwo domownikom przez długie lata.

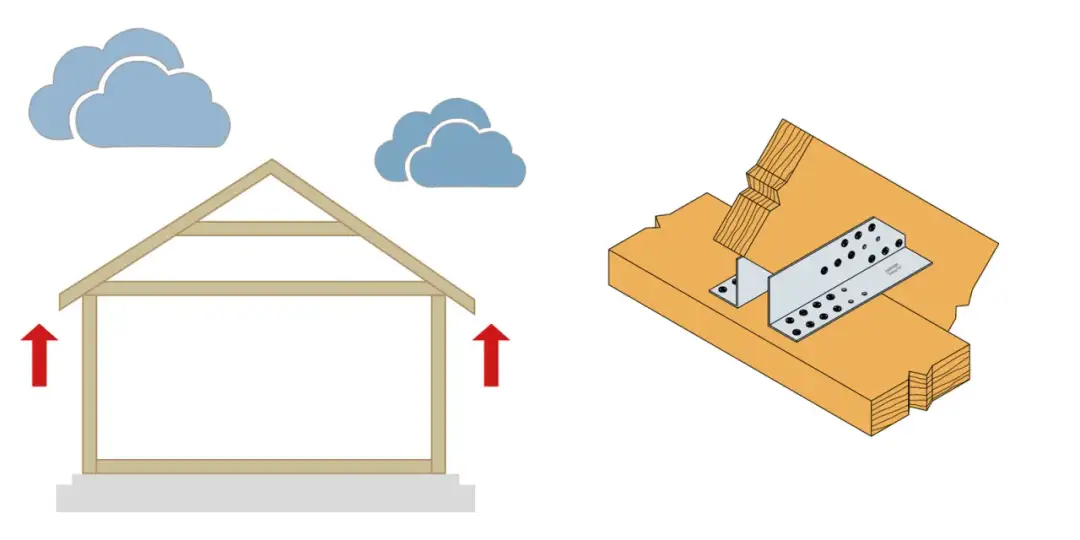

Siły działające na dach: jak złącza chronią konstrukcję przed wiatrem i śniegiem?

Każdy dach narażony jest na działanie wielu sił. Wiatr, zarówno ten napierający na połacie (parcie), jak i ten próbujący je podrywać (ssanie), może generować ogromne naprężenia. Podobnie obciążenie śniegiem, szczególnie w regionach o surowym klimacie, stanowi poważne wyzwanie dla wytrzymałości konstrukcji. Do tego dochodzą siły rozporowe, które powstają w wyniku działania obciążeń na krokwie i próbują je rozepchnąć na zewnątrz. Złącza krokwiowo-płatwiowe są zaprojektowane tak, aby skutecznie przenosić te obciążenia. Zapobiegają one nie tylko odkształceniom, ale przede wszystkim chronią dach przed poderwaniem przez silny wiatr, co mogłoby mieć katastrofalne skutki. Bez odpowiedniego wzmocnienia w tych kluczowych punktach, nawet najsolidniej wykonana więźba mogłaby ulec uszkodzeniu pod wpływem ekstremalnych warunków atmosferycznych.

Nowoczesne złącza ciesielskie kontra tradycyjne czopy: szybkość, pewność i bezpieczeństwo

Kiedyś budowano dachy głównie przy użyciu tradycyjnych metod ciesielskich, takich jak wykonywanie czopów czy połączeń na jaskółczy ogon. Choć te metody mają swoją historię i pewne zalety, współczesne złącza ciesielskie oferują szereg przewag. Przede wszystkim, ich montaż jest znacznie szybszy i prostszy, co przekłada się na oszczędność czasu i kosztów pracy. Co więcej, nowoczesne złącza gwarantują powtarzalność i precyzję połączenia, eliminując błędy ludzkie, które mogłyby osłabić konstrukcję. Kluczowa jest również pewność co do przenoszonych obciążeń producenci podają konkretne wartości nośności potwierdzone badaniami, czego nie można powiedzieć o tradycyjnych połączeniach. To wszystko sprawia, że nowoczesne złącza zapewniają wyższy poziom bezpieczeństwa i trwałości całej konstrukcji dachowej.

Złącze krokwiowo-płatwiowe: Co to jest i jak działa w sercu więźby dachowej?

Złącze krokwiowo-płatwiowe to specjalistyczny element metalowy, najczęściej wykonany z grubej blachy stalowej, który służy do trwałego i wytrzymałego połączenia krokwi z płatwią (poziomą belką więźby) lub murłatą (belką opierającą się na ścianie). Jego konstrukcja jest starannie przemyślana, aby zapewnić maksymalną stabilność i przenieść obciążenia działające na dach. W sercu więźby dachowej, złącze to działa jak solidny „chwytak”, który uniemożliwia rozsuwanie się elementów i zapewnia integralność całej konstrukcji.

Anatomia złącza: grubość stali, powłoka cynkowa i profilowanie – co decyduje o jego sile?

Siła i trwałość złącza krokwiowo-płatwiowego wynikają z kilku kluczowych cech konstrukcyjnych. Najczęściej wykonuje się je z blachy stalowej o podwyższonej wytrzymałości, na przykład gatunku S250GD. Standardowa grubość to zazwyczaj 2,0 mm, co zapewnia odpowiednią sztywność i odporność na odkształcenia. Aby chronić złącze przed korozją, stosuje się cynkowanie ogniowe metodą Sendzimira. Powłoka Z 275 g/m², odpowiadająca grubości około 20 mikrometrów, skutecznie zabezpiecza stal przed rdzą, co jest kluczowe dla zachowania jej właściwości w 2. klasie użytkowania konstrukcji budowlanych, czyli w warunkach narażenia na wilgoć. Dodatkowe profilowanie blachy, czyli jej specjalne wygięcia, zwiększa sztywność elementu i jego zdolność do przenoszenia obciążeń. To właśnie połączenie tych cech odpowiedniej stali, grubości, ochrony antykorozyjnej i kształtu decyduje o tym, jak wytrzymałe i trwałe będzie dane złącze.

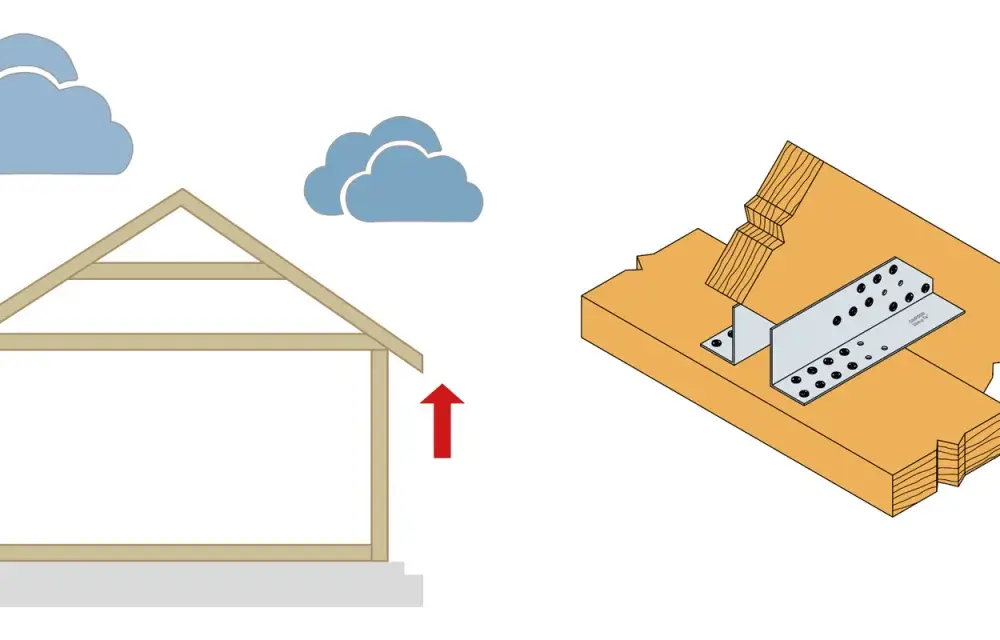

Rola złącza w przenoszeniu sił rozporowych i zabezpieczeniu przed ssaniem wiatru

Podstawową funkcją złącza krokwiowo-płatwiowego jest stabilizacja połączenia krokwi z płatwią lub murłatą. W praktyce oznacza to, że złącze przejmuje i przenosi siły, które działają na te elementy. Przede wszystkim są to wspomniane już siły rozporowe, które powstają na skutek obciążenia dachu (np. śniegiem) i próbują rozepchnąć krokwie na zewnątrz. Złącze skutecznie przeciwdziała temu rozparciu, utrzymując krokwie we właściwej pozycji. Równie ważne jest przenoszenie sił ssania wiatru. Gdy silny wiatr wieje nad dachem, może on generować podciśnienie, które próbuje „oderwać” pokrycie dachowe i elementy konstrukcji. Złącze, solidnie mocując krokwie do płatwi lub murłaty, zapobiega poderwaniu dachu, zapewniając jego stabilność nawet w trudnych warunkach pogodowych. Dzięki temu cała konstrukcja dachu pozostaje spójna i bezpieczna.

Jakie rodzaje złączy krokwiowo-płatwiowych znajdziesz na rynku i które wybrać?

Rynek oferuje szeroki wachlarz złączy krokwiowo-płatwiowych, co pozwala dobrać rozwiązanie idealnie dopasowane do specyfiki danego projektu. Od prostych i uniwersalnych, po specjalistyczne i dedykowane wybór odpowiedniego typu złącza ma kluczowe znaczenie dla wytrzymałości i bezpieczeństwa konstrukcji dachu.

Uniwersalne kątowniki ciesielskie: kiedy proste rozwiązanie jest wystarczające?

Kątowniki ciesielskie to najbardziej podstawowe i często najtańsze złącza. Są one stosunkowo proste w montażu i mogą być używane w wielu sytuacjach. Sprawdzają się dobrze tam, gdzie obciążenia nie są ekstremalnie wysokie, a konstrukcja dachu jest prosta. Mogą być dobrym wyborem do mniejszych budynków, altan, czy jako element pomocniczy w bardziej złożonych systemach. Jednakże, w przypadku dachów o dużej powierzchni, narażonych na silne wiatry lub duże obciążenia śniegiem, uniwersalne kątowniki mogą okazać się niewystarczające. W takich sytuacjach lepiej sięgnąć po rozwiązania dedykowane, które oferują znacznie większą nośność i pewność połączenia.

Złącza dedykowane (stałe i regulowane): precyzja dla wymagających dachów krokwiowych i krokwiowo-jętkowych

Dla bardziej wymagających konstrukcji, gdzie kluczowa jest maksymalna wytrzymałość i precyzja, producenci oferują złącza dedykowane. Są to często bardziej skomplikowane elementy, zaprojektowane do przenoszenia bardzo dużych sił. Wśród nich znajdziemy złącza typu SPF, SVI czy SFH, które są specjalnie przystosowane do konkretnych zastosowań. Warto zwrócić uwagę na złącza stałe, które zapewniają pewne i niezmienne połączenie, oraz na złącza regulowane. Te drugie pozwalają na pewną korektę kąta lub pozycji krokwi podczas montażu, co może być nieocenione przy skomplikowanych kształtach dachów lub w przypadku drobnych niedokładności w wymiarowaniu elementów drewnianych. Złącza dedykowane są szczególnie polecane do dachów krokwiowych i krokwiowo-jętkowych, gdzie obciążenia i naprężenia są znaczące.

Złącza lewe i prawe: dlaczego montaż w parach ma kluczowe znaczenie?

Wiele specjalistycznych złączy krokwiowo-płatwiowych występuje w wersjach lewej i prawej. Nie jest to przypadek takie rozwiązanie ma kluczowe znaczenie dla prawidłowego rozłożenia obciążeń. Montaż złączy w parach, często po przeciwnych stronach krokwi lub diagonalnie, pozwala na równomierne rozłożenie sił działających na połączenie. Zapobiega to powstawaniu nierównomiernych naprężeń i zapewnia maksymalną stabilność oraz osiągnięcie pełnej deklarowanej nośności przez system mocowania. Ignorowanie tej zasady i montaż tylko jednego typu złącza może znacząco osłabić połączenie i narazić konstrukcję na ryzyko uszkodzenia.

Montaż krok po kroku: Jak prawidłowo zamocować złącze, aby osiągnąć pełną nośność?

Nawet najlepsze złącze nie spełni swojej roli, jeśli zostanie zamontowane nieprawidłowo. Prawidłowy montaż to gwarancja bezpieczeństwa i pełnej nośności konstrukcji. Warto zatem poznać kluczowe zasady, które należy stosować, aby uniknąć błędów.

Kluczowy dobór łączników: gwoździe pierścieniowe ANKER (CNA) kontra wkręty systemowe (CSA)

To, czym mocujemy złącze do drewna, jest równie ważne, jak samo złącze. Producenci złączy zawsze określają, jakich łączników należy użyć, aby uzyskać deklarowaną nośność. Najczęściej są to specjalne gwoździe pierścieniowe, takie jak CNA 4,0, które dzięki swojej konstrukcji zapewniają bardzo mocne i trwałe połączenie. Alternatywnie, w niektórych systemach, można stosować dedykowane wkręty ciesielskie, na przykład CSA 5,0. Kluczowe jest, aby używać TYLKO łączników systemowych zalecanych przez producenta złącza. Użycie zwykłych gwoździ, wkrętów budowlanych czy śrub może drastycznie obniżyć nośność połączenia, a nawet unieważnić gwarancję producenta. Zawsze sprawdzaj karty techniczne produktu, aby dobrać właściwe łączniki.

Najczęstsze błędy montażowe i jak ich uniknąć, by nie osłabić konstrukcji dachu

Podczas montażu złączy krokwiowo-płatwiowych można popełnić kilka typowych błędów, które znacząco osłabiają całą konstrukcję. Oto najczęstsze z nich:

• Niewystarczająca liczba łączników: Montaż mniejszej liczby gwoździ lub wkrętów niż zaleca producent. Każdy otwór w złączu jest zaprojektowany do przyjęcia konkretnego typu łącznika, a ich odpowiednia ilość jest niezbędna do przeniesienia zakładanych obciążeń.
• Użycie niewłaściwych łączników: Stosowanie gwoździ lub wkrętów, które nie są dedykowane do danego złącza. Jak wspomniano wcześniej, może to drastycznie obniżyć nośność.
• Nieprawidłowe rozmieszczenie łączników: Wbijanie gwoździ lub wkręcanie wkrętów w przypadkowych miejscach, zamiast w przeznaczonych do tego otworach.
• Brak montażu w parach: Pomijanie montażu złączy lewych i prawych w parach, co jest kluczowe dla równomiernego rozłożenia obciążeń.
• Uszkodzenie złącza podczas montażu: Zginanie lub deformowanie złącza przed lub w trakcie montażu, co może osłabić jego strukturę.
• Niewłaściwe osadzenie krokwi: Brak pełnego i stabilnego oparcia krokwi na płatwi lub murłacie przed zamocowaniem złącza.

Aby uniknąć tych błędów, zawsze dokładnie czytaj instrukcje montażowe producenta i stosuj się do nich rygorystycznie. Warto też poświęcić chwilę na prawidłowe przygotowanie elementów drewnianych.

Gwoździowanie pełne czy częściowe? Jak czytać wytyczne producenta?

W kartach technicznych złączy ciesielskich często pojawiają się terminy takie jak „gwoździowanie pełne” lub „gwoździowanie częściowe”. Oznaczają one sposób rozmieszczenia łączników w otworach złącza. „Gwoździowanie pełne” oznacza, że należy wypełnić wszystkie dostępne otwory przeznaczone na dany rodzaj łącznika. „Gwoździowanie częściowe” może odnosić się do sytuacji, gdy producent zaleca użycie określonej liczby łączników, ale niekoniecznie we wszystkich dostępnych otworach, lub gdy stosuje się różne typy łączników w różnych częściach złącza. Kluczem do sukcesu jest dokładne zapoznanie się z tabelami i schematami w karcie technicznej. Tam znajdziesz precyzyjne informacje, ile i gdzie należy wbić gwoździ lub wkręcić wkrętów, aby uzyskać wymaganą nośność dla konkretnego obciążenia. Zrozumienie tych wytycznych jest niezbędne do prawidłowego i bezpiecznego wykonania połączenia.

Jak wybrać najlepsze złącze do Twojego projektu? Praktyczny poradnik

Wybór odpowiedniego złącza krokwiowo-płatwiowego może wydawać się skomplikowany, ale kierując się kilkoma kluczowymi zasadami, można podjąć świadomą decyzję, która zapewni bezpieczeństwo i trwałość dachu na lata.

Nośność złącza a obciążenia dachu: jak interpretować tabelę nośności z karty technicznej?

Najważniejszym parametrem technicznym każdego złącza jest jego nośność, najczęściej podawana w kiloniutonach (kN). Jest to wartość określająca maksymalne obciążenie, jakie złącze jest w stanie przenieść w określonym kierunku (np. ścinanie, rozciąganie). Karty techniczne produktów zawierają szczegółowe tabele nośności, które odnoszą się do konkretnych warunków montażowych liczby i rodzaju użytych łączników. Aby wybrać odpowiednie złącze, musisz oszacować obciążenia, jakim będzie podlegał Twój dach. Należy wziąć pod uwagę strefę klimatyczną (obciążenie śniegiem i wiatrem), kąt nachylenia dachu, a także rodzaj pokrycia. Producenci często udostępniają narzędzia lub tabele pomocnicze, które ułatwiają dopasowanie nośności złącza do przewidywanych obciążeń. Pamiętaj, że zawsze lepiej wybrać złącze o nieco wyższej nośności, niż jest to bezwzględnie wymagane, dla zapewnienia marginesu bezpieczeństwa.

Europejska Ocena Techniczna (ETA) – dlaczego ten dokument to Twoja gwarancja jakości i bezpieczeństwa?

Europejska Ocena Techniczna (ETA) to dokument wydawany przez uprawnione jednostki certyfikujące, który potwierdza, że dany wyrób budowlany spełnia podstawowe wymagania dotyczące bezpieczeństwa i wytrzymałości. W przypadku złączy ciesielskich, ETA jest kluczowym dowodem na to, że produkt został poddany rygorystycznym testom i badaniom, które potwierdziły jego deklarowane parametry, w tym właśnie nośność. Posiadanie ETA oznacza, że złącze jest zgodne z europejskimi normami budowlanymi i może być legalnie stosowane w budownictwie na terenie Unii Europejskiej. Wybierając złącza z oznaczeniem ETA, inwestor ma pewność, że kupuje produkt sprawdzony, bezpieczny i o gwarantowanej jakości, co jest nieocenione w przypadku elementów konstrukcyjnych dachu.

Przeczytaj również: Ile łat na 100m2 dachu? Sprawdź, jak uniknąć błędów w obliczeniach

Przegląd czołowych producentów w Polsce: na co zwrócić uwagę w ofercie Simpson Strong-Tie, Domax i innych?

Na polskim rynku działa kilku renomowanych producentów złączy ciesielskich, którzy oferują wysokiej jakości produkty. Do najbardziej znanych należą Simpson Strong-Tie oraz DOMAX. Przy wyborze warto zwrócić uwagę na kilka aspektów:

• Szerokość asortymentu: Czy producent oferuje szeroką gamę złączy, w tym rozwiązania dedykowane do różnych typów konstrukcji i obciążeń?
• Dostępność dokumentacji: Czy produkty posiadają czytelne karty techniczne, instrukcje montażowe oraz Europejskie Oceny Techniczne (ETA)?
• Wsparcie techniczne: Czy producent oferuje pomoc techniczną, doradztwo w zakresie doboru produktów i rozwiązywania problemów montażowych?
• Innowacyjność rozwiązań: Czy firma inwestuje w rozwój nowych, bardziej efektywnych i bezpiecznych rozwiązań?
• Jakość materiałów i wykonania: Czy złącza są wykonane z odpowiedniej jakości stali, mają dobrej grubości powłokę cynkową i są precyzyjnie wykonane?

Porównanie ofert kilku producentów i zwrócenie uwagi na te kluczowe czynniki pozwoli na wybór produktu, który najlepiej odpowiada potrzebom Twojego projektu.

Połączenie nie tylko z drewnem: zastosowanie złączy krokwiowych przy wieńcu betonowym

Choć tradycyjnie złącza krokwiowo-płatwiowe kojarzone są z połączeniami elementów drewnianych, ich zastosowanie nie ogranicza się wyłącznie do więźby wykonanej w całości z drewna. W nowoczesnym budownictwie coraz częściej spotyka się konstrukcje, gdzie drewniane krokwie muszą być połączone z elementami żelbetowymi, takimi jak wieniec betonowy na ścianach zewnętrznych. W takich przypadkach również można wykorzystać specjalistyczne złącza ciesielskie. Często są to zmodyfikowane wersje standardowych złączy, wyposażone w dodatkowe otwory umożliwiające mocowanie do betonu za pomocą odpowiednich kotew lub dybli. Wymaga to jednak zastosowania specjalnych łączników do betonu oraz precyzyjnego planowania rozmieszczenia krokwi względem wieńca. Stosowanie dedykowanych rozwiązań w takich przypadkach jest kluczowe dla zapewnienia stabilności i bezpieczeństwa całego połączenia, gwarantując solidne zespolenie drewnianej konstrukcji dachu z żelbetowym szkieletem budynku.
