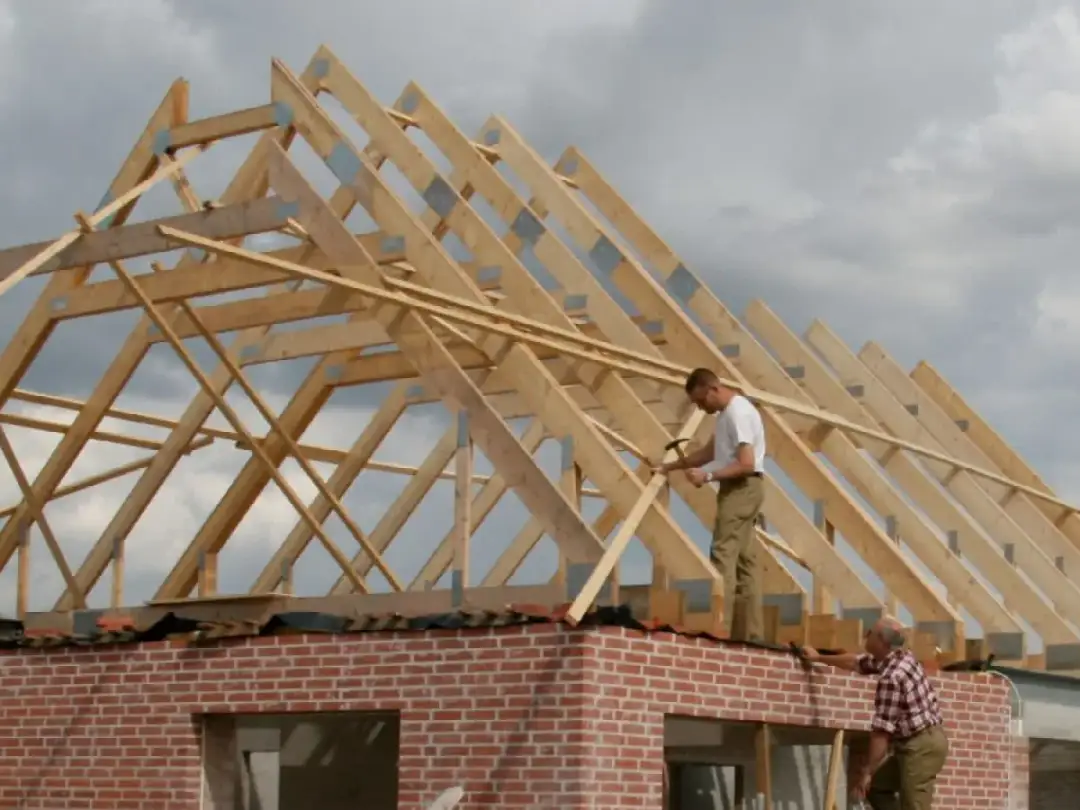

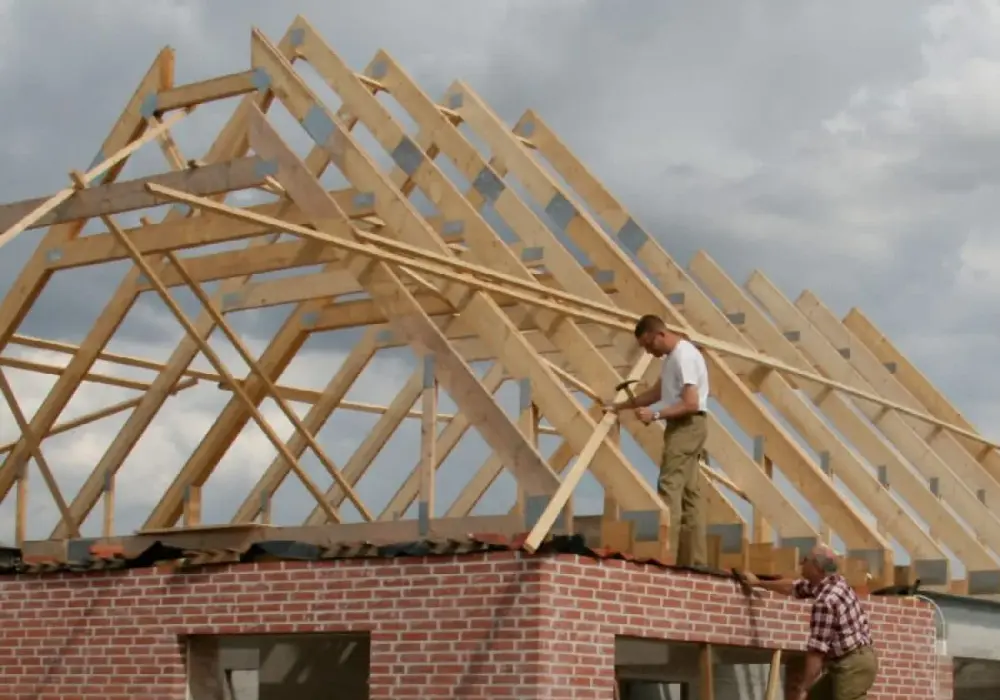

Złącze krokwiowo-płatwiowe: jak wykonać poprawnie? Poradnik

Połączenie krokwiowo-płatwiowe to jeden z fundamentalnych węzłów w konstrukcji dachu, stanowiący klucz do jego stabilności i bezpieczeństwa. To właśnie w tym miejscu krokwie opierają się na płatwiach, przenosząc na nie obciążenia z pokrycia dachowego, śniegu i wiatru. Poprawne wykonanie tego połączenia jest absolutnie krytyczne dla trwałości całej więźby. W tym artykule przyjrzymy się dwóm głównym metodom jego realizacji tradycyjnemu zaciosowi ciesielskiemu oraz nowoczesnym systemom łączników stalowych aby pomóc Ci odpowiedzieć na pytania: jak to zrobić poprawnie, która metoda jest lepsza i na co szczególnie uważać.

Dlaczego solidne łącze krokwi z płatwią to absolutna podstawa bezpiecznego dachu

Kiedy myślimy o konstrukcji dachu, często skupiamy się na jego kształcie, pokryciu czy izolacji. Jednak sercem każdej więźby dachowej, jej szkieletem, są elementy złączne, a wśród nich prym wiedzie połączenie krokwi z płatwią. To właśnie ten węzeł jest odpowiedzialny za przenoszenie wszystkich obciążeń od ciężaru własnego konstrukcji, przez nacisk zalegającego śniegu, po dynamiczne siły generowane przez wiatr. Bez solidnego i precyzyjnie wykonanego połączenia krokwi z płatwią, cała konstrukcja dachu byłaby narażona na niestabilność, a w skrajnych przypadkach nawet na zawalenie. Jest to fundament, na którym opiera się bezpieczeństwo całego budynku.

Krótka lekcja anatomii: Rola krokwi i płatwi w szkielecie dachu

Aby w pełni zrozumieć znaczenie połączenia krokwiowo-płatwiowego, warto poznać role jego głównych bohaterów. Krokwie to ukośne elementy konstrukcyjne, które tworzą główny szkielet dachu. Ich zadaniem jest przenoszenie obciążeń z pokrycia dachowego, izolacji i innych warunków atmosferycznych bezpośrednio na płatwie. Z kolei płatwie to poziome belki, które stanowią podpory dla krokwi. Zazwyczaj biegną równolegle do kalenicy i opierają się na ścianach szczytowych lub słupach konstrukcji dachu. Płatew, będąc elementem pośredniczącym, zbiera obciążenia od wielu krokwi i przekazuje je dalej na elementy nośne budynku. To właśnie połączenie tych dwóch kluczowych elementów krokwi i płatwi decyduje o tym, jak efektywnie i bezpiecznie obciążenia będą dystrybuowane.

Jakie siły działają na to złącze? Zrozumienie obciążeń od śniegu, wiatru i ciężaru własnego

Każde połączenie w konstrukcji dachu musi być zaprojektowane tak, aby wytrzymać różnorodne siły. W przypadku złącza krokwiowo-płatwiowego mamy do czynienia przede wszystkim z trzema rodzajami obciążeń. Po pierwsze, ciężar własny konstrukcji czyli masa drewna, pokrycia dachowego, izolacji. Po drugie, obciążenie od śniegu, które działa głównie pionowo w dół, ale jego wielkość może być znacząca, zwłaszcza w rejonach o surowym klimacie. Po trzecie, siły wiatru, które są bardziej złożone mogą działać zarówno jako parcie (nacisk na dach), jak i ssanie (siła wyrywająca dach do góry), szczególnie na dachach o stromych połaciach lub w miejscach narażonych na silne podmuchy. Wszystkie te siły generują naprężenia w złączu, dlatego jego precyzyjne wykonanie i solidne mocowanie są absolutnie niezbędne dla zapewnienia stabilności i bezpieczeństwa dachu przez lata.

Tradycyjne złącza ciesielskie – sztuka precyzyjnego nacinania drewna

W świecie budownictwa drewnianego, gdzie rzemiosło ciesielskie od wieków stanowiło podstawę, tradycyjne metody łączenia elementów konstrukcyjnych wciąż mają swoje miejsce. Jedną z najbardziej znanych i stosowanych od pokoleń technik jest wykonanie zaciosu w krokwi, który tworzy stabilne oparcie na płatwi. Ta metoda, choć wymaga precyzji i doświadczenia, jest dowodem na to, że proste rozwiązania, wykonane z kunsztem, mogą być niezwykle skuteczne.

Zacios: najpopularniejsza metoda oparcia krokwi – na czym polega

Zacios to nic innego jak precyzyjnie wykonane nacięcie w krokwi, które idealnie dopasowuje się do kształtu płatwi. Jego celem jest stworzenie dwóch płaszczyzn styku jednej poziomej i jednej pionowej które zapewniają stabilne oparcie krokwi na płatwi i zapobiegają jej ślizganiu się czy obracaniu. Pozioma płaszczyzna zaciosu przejmuje główną siłę nacisku pionowego, natomiast pionowa płaszczyzna stabilizuje krokiew, zapobiegając jej wykrzywianiu. Dobrze wykonany zacios sprawia, że krokiew jest mocno osadzona na płatwi, tworząc solidny i wytrzymały węzeł konstrukcyjny.

Krok po kroku: Jak prawidłowo wymierzyć i wykonać zacios w krokwi

Wykonanie zaciosu wymaga dokładności na każdym etapie. Najpierw należy precyzyjnie wyznaczyć miejsce nacięcia na krokwi, uwzględniając kąt nachylenia dachu i szerokość płatwi. Następnie, przy użyciu odpowiednich narzędzi, wykonuje się cięcie. Zazwyczaj zaczyna się od cięcia wzdłużnego, a potem poprzecznego, aby usunąć niepotrzebny fragment drewna. Ważne jest, aby obie płaszczyzny zaciosu były prostopadłe do siebie i idealnie przylegały do powierzchni płatwi. Według poradników dostępnych na kanałach YouTube, kluczowe jest wielokrotne sprawdzanie wymiarów i dopasowania przed ostatecznym usunięciem drewna. Pamiętaj, że nawet niewielki błąd w wymiarowaniu może znacząco osłabić połączenie.

Głębokość zaciosu a kąt nachylenia dachu – kluczowe zależności, których nie można zignorować

Kluczowym parametrem przy wykonywaniu zaciosu jest jego głębokość. Zbyt głęboki zacios drastycznie osłabia przekrój krokwi, czyniąc ją podatną na pęknięcia i utratę nośności. Ogólna zasada mówi, że głębokość zaciosu nie powinna przekraczać 1/4 do 1/3 wysokości krokwi. W praktyce zależy to od kąta nachylenia dachu. Przy niewielkich kątach, na przykład 5-15 stopni, wystarczy zacios o głębokości zaledwie 1-2 cm. Im większy kąt nachylenia dachu, tym większy może być zacios przy kątach powyżej 50-60 stopni może on sięgać nawet do 1/3 wysokości krokwi. Niewłaściwe dobranie głębokości zaciosu to jeden z najczęstszych i najgroźniejszych błędów popełnianych podczas budowy dachu.

Niezbędnik cieśli: Jakie narzędzia są potrzebne do wykonania tradycyjnych połączeń

Do wykonania tradycyjnych zaciosów potrzebny jest zestaw podstawowych, ale precyzyjnych narzędzi ciesielskich. Niezbędna będzie piła płatnica lub ręczna piła do drewna do wykonania wstępnych cięć. Do precyzyjnego usuwania drewna i wykańczania powierzchni zaciosu przyda się dłuto ciesielskie. Kluczowe są również narzędzia pomiarowe: kątownik ciesielski do wyznaczania kątów prostych i sprawdzania prostopadłości płaszczyzn, miara zwijana do dokładnych pomiarów długości oraz ołówek ciesielski do zaznaczania linii cięcia. Czasem przydatny może być również młotek do pracy z dłutem.

Nowoczesne połączenia systemowe: Szybkość, pewność i standaryzacja

Współczesne budownictwo coraz częściej sięga po rozwiązania systemowe, które pozwalają na szybsze, bardziej powtarzalne i często pewniejsze wykonanie połączeń konstrukcyjnych. W przypadku więźby dachowej oznacza to wykorzystanie gotowych, stalowych łączników ciesielskich. Te nowoczesne metody znacząco przyspieszają prace montażowe, zapewniają wysoką nośność i często eliminują potrzebę wykonywania pracochłonnych zaciosów, które mogą osłabiać drewno.

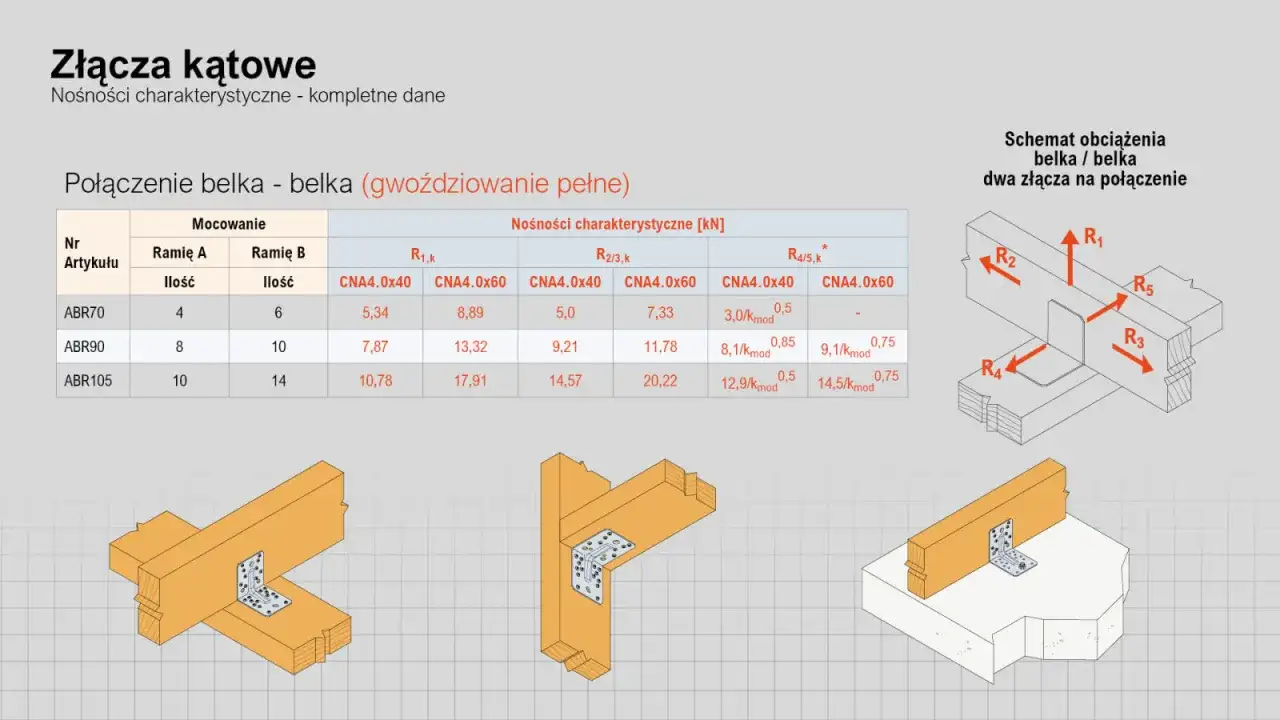

Kątowniki, płytki i specjalistyczne złącza krokwiowo-płatwiowe – przegląd rozwiązań

Rynek oferuje szeroką gamę stalowych łączników, które można zastosować do połączenia krokwi z płatwią. Najpopularniejsze są kątowniki ciesielskie, które mocuje się do krokwi i płatwi za pomocą odpowiednich wkrętów lub gwoździ. Dostępne są również płytki perforowane, które można wykorzystać do wzmocnienia połączeń, zwłaszcza tam, gdzie wymagana jest większa wytrzymałość. Bardzo skuteczne są także specjalistyczne złącza krokwiowo-płatwiowe, często projektowane z myślą o konkretnych typach konstrukcji i obciążeń. Niektóre z nich, jak na przykład złącza typu SPF (Structural Plastic Fasteners), pozwalają na połączenie krokwi z płatwią bez konieczności wykonywania zaciosów, co jest szczególnie korzystne dla zachowania pełnej nośności drewna.

Montaż bez tajemnic: Jak poprawnie zamocować krokiew przy użyciu metalowych łączników

Montaż krokwi z użyciem metalowych łączników jest zazwyczaj prostszy i szybszy niż tradycyjny zacios. Kluczowe jest jednak użycie odpowiednio dobranych łączników mechanicznych, takich jak gwoździe pierścieniowe czy wkręty ciesielskie. Ilość, rodzaj i długość tych elementów muszą być zgodne z projektem konstrukcyjnym i obliczeniami statycznymi, które uwzględniają przewidywane obciążenia. Zazwyczaj łączniki mocuje się w przygotowanych otworach w łączniku stalowym, dbając o ich prawidłowe rozmieszczenie i odpowiednie zakotwienie w krokwi i płatwi. Precyzja w tym procesie jest równie ważna, jak przy tradycyjnych metodach.

Wkręty czy gwoździe pierścieniowe? Co wybrać, aby zapewnić maksymalną nośność

Zarówno wkręty ciesielskie, jak i gwoździe pierścieniowe mają swoje zastosowanie w mocowaniu stalowych łączników. Gwoździe pierścieniowe charakteryzują się wysoką siłą trzymania, dzięki swojej specjalnej powierzchni, która utrudnia ich wysuwanie. Są one często preferowane w konstrukcjach narażonych na silne wibracje lub obciążenia dynamiczne. Wkręty ciesielskie, zwłaszcza te o dużej średnicy i odpowiednim gwincie, również zapewniają bardzo solidne połączenie i są łatwiejsze w montażu, a także w ewentualnym demontażu. Wybór między nimi powinien być podyktowany specyfiką projektu, obliczeniami statycznymi oraz zaleceniami producenta łączników.

7 najgroźniejszych błędów przy łączeniu krokwi z płatwią – tego musisz unikać

Nawet najmniejszy błąd popełniony podczas wykonywania złącza krokwiowo-płatwiowego może mieć poważne konsekwencje dla całej konstrukcji dachu. Niewłaściwe połączenie może prowadzić do osłabienia więźby, deformacji, a w najgorszym przypadku do zagrożenia bezpieczeństwa. Dlatego tak ważne jest, aby znać najczęstsze błędy i świadomie ich unikać.

Błąd #1: Zbyt głęboki zacios, czyli prosta droga do osłabienia konstrukcji

Jak już wspominaliśmy, zbyt głęboki zacios jest jednym z najpoważniejszych błędów. Osłabia on przekrój krokwi, zmniejszając jej zdolność do przenoszenia obciążeń. Krokiew z nadmiernie głębokim zaciosem jest bardziej podatna na pęknięcia, zwłaszcza pod wpływem obciążeń od śniegu czy wiatru. Pamiętajmy o zasadzie nie więcej niż 1/4 do 1/3 wysokości krokwi.

Błąd #2: Niedokładne dopasowanie powierzchni i punktowe przenoszenie obciążeń

Drewno powinno stykać się z drewnem na jak największej powierzchni. Niedokładne dopasowanie zaciosu do płatwi, pozostawienie szczelin lub nierówności, powoduje, że obciążenia przenoszone są punktowo. Taka koncentracja naprężeń może prowadzić do uszkodzenia drewna i osłabienia całego połączenia. Precyzja i dokładne dopasowanie są kluczowe.

Błąd #3: Użycie zwykłych gwoździ zamiast systemowych łączników

Zwykłe, luźno wbite gwoździe nie zapewniają wymaganej nośności i stabilności połączenia. Należy stosować wyłącznie systemowe łączniki mechaniczne gwoździe pierścieniowe, wkręty ciesielskie, śruby których parametry (długość, średnica, rodzaj) są dobrane do konkretnych obciążeń i wynikają z projektu konstrukcyjnego. Zapewniają one pewne i trwałe połączenie.

Błąd #4: Pękanie drewna podczas montażu – jak temu zapobiec

Pękanie drewna podczas wykonywania zaciosów lub montażu łączników może być spowodowane zbyt szybkim cięciem, brakiem nawierceń pilotujących (szczególnie przy twardym drewnie) lub zbyt bliskim umiejscowieniem śrub/gwoździ do krawędzi krokwi. Aby temu zapobiec, należy stosować nawiercanie otworów pilotujących, unikać nadmiernego dociskania drewna i zachować odpowiednie odległości od krawędzi.

Błąd #5: Brak uwzględnienia projektu konstrukcyjnego i działanie "na oko"

Każda więźba dachowa powinna być wykonana według projektu konstrukcyjnego, który uwzględnia specyfikę budynku, lokalne warunki obciążeniowe i właściwości materiałów. Działanie "na oko", bez znajomości projektu i obliczeń statycznych, jest niedopuszczalne i stanowi poważne zagrożenie dla bezpieczeństwa. Projekt określa nie tylko wymiary elementów, ale także sposób ich łączenia i mocowania.

Błąd #6: Niewłaściwe zabezpieczenie przed siłami ssania wiatru

Siły ssania wiatru mogą być niezwykle silne i próbować "oderwać" dach od konstrukcji. Tradycyjne zaciosy, choć dobrze przenoszą obciążenia pionowe, mogą być mniej skuteczne w przenoszeniu silnych sił wyrywających. Nowoczesne łączniki systemowe są często projektowane tak, aby efektywnie przenosić również siły ssania wiatru, co czyni je preferowanym rozwiązaniem w rejonach narażonych na silne wiatry.

Błąd #7: Ignorowanie specyfiki połączenia z płatwią pośrednią a kalenicową

Choć podstawowe zasady są podobne, sposób połączenia krokwi z płatwią pośrednią różni się od połączenia w kalenicy. W kalenicy krokwie często opierają się bezpośrednio o siebie lub o belkę kalenicową, podczas gdy z płatwią pośrednią łączą się w sposób opisany wcześniej. Niezrozumienie tych różnic i stosowanie tej samej metody w każdym miejscu może prowadzić do osłabienia konstrukcji.

Połączenie z płatwią kalenicową i pośrednią – czy istnieją istotne różnice

Choć podstawowe zasady zapewnienia stabilności i wytrzymałości połączeń w więźbie dachowej są uniwersalne, to specyfika miejsc, w których krokwie łączą się z innymi elementami konstrukcyjnymi, wymaga pewnych modyfikacji. Połączenie krokwi z płatwią pośrednią ma nieco inny charakter niż sposób, w jaki krokwie są łączone w kalenicy, co wpływa na stosowane metody i rozwiązania.

Specyfika złącza w kalenicy – jak poprawnie i stabilnie połączyć krokwie na szczycie dachu

W kalenicy, czyli najwyższej części dachu dwuspadowego, krokwie spotykają się ze sobą. W tym miejscu zazwyczaj nie występuje płatew w tradycyjnym rozumieniu. Krokwie mogą opierać się bezpośrednio o siebie, tworząc tzw. połączenie na styk lub na nakładkę, albo też opierać się o specjalną belkę kalenicową, która stanowi główną podporę dla szczytu dachu. Niezależnie od metody, kluczowe jest zapewnienie stabilności i zapobieżenie rozsuwaniu się krokwi. Często stosuje się tutaj dodatkowe elementy wzmacniające, takie jak stalowe kątowniki lub specjalne zamki ciesielskie, które zapewniają sztywność tej newralgicznej części konstrukcji.

Łączenie z płatwią pośrednią – kluczowe zasady dla zapewnienia sztywności połaci dachowej

Połączenie krokwi z płatwią pośrednią to klasyczny przykład węzła, który omówiliśmy w poprzednich sekcjach. To właśnie te połączenia są odpowiedzialne za przenoszenie obciążeń z połaci dachu na płatwie, a następnie na ściany lub słupy. Zapewniają one ogólną sztywność całej konstrukcji dachu, zapobiegając ugięciom i deformacjom krokwi pod wpływem obciążeń. Niezależnie od tego, czy stosujemy tradycyjny zacios, czy nowoczesne łączniki stalowe, precyzja wykonania i solidność mocowania są tutaj absolutnie kluczowe dla prawidłowego funkcjonowania dachu.

Zacios czy kątownik? Ostateczne starcie i werdykt dla Twojego projektu

Wybór między tradycyjnym zaciosem a nowoczesnymi łącznikami stalowymi to jedna z kluczowych decyzji, przed którą staje każdy, kto buduje dach. Obie metody mają swoje mocne i słabe strony, a optymalny wybór zależy od wielu czynników, takich jak budżet, czas, wymagane umiejętności, a także specyfika samego projektu. Przyjrzyjmy się bliżej, kiedy która metoda może okazać się najlepsza.

Tabela porównawcza: Czas pracy, koszt, wytrzymałość i wymagane umiejętności

Kryterium	Tradycyjny zacios	Nowoczesne łączniki stalowe
Czas pracy	Pracochłonny, wymaga precyzji i czasu na wykonanie każdego zaciosu.	Znacznie szybszy montaż, powtarzalność elementów.
Koszt	Niższy koszt materiałów (drewno), ale wyższy koszt robocizny ze względu na czas i umiejętności.	Wyższy koszt materiałów (łączniki, wkręty/gwoździe), ale niższy koszt robocizny.
Wytrzymałość	Dobra, ale osłabia przekrój krokwi. Może być mniej efektywny w przenoszeniu sił ssania wiatru.	Bardzo wysoka, nie osłabia przekroju krokwi. Zazwyczaj lepiej przenosi siły ssania wiatru.
Wymagane umiejętności	Wysokie umiejętności ciesielskie, precyzja, doświadczenie.	Niższe wymagania manualne, ale konieczność precyzyjnego montażu łączników zgodnie z projektem.
Estetyka	Tradycyjny, rzemieślniczy wygląd. Po wykończeniu dachu zazwyczaj niewidoczny.	Widoczne, przemysłowe elementy, chyba że zostaną ukryte. Może być preferowany w nowoczesnych, minimalistycznych konstrukcjach.

Przeczytaj również: Brązowa kuchnia jaki kolor ścian – idealne odcienie, które rozjaśnią wnętrze

Kiedy tradycja wygrywa z nowoczesnością, a kiedy warto postawić na systemowe złącza

Tradycyjny zacios sprawdzi się doskonale w przypadku budowy domów w stylu tradycyjnym, gdzie liczy się rzemiosło i estetyka. Jest to również dobre rozwiązanie przy mniejszych obciążeniach lub gdy budżet jest ograniczony, a dostęp do specjalistycznych łączników jest utrudniony. Warto go wybrać, gdy priorytetem jest zachowanie historycznego charakteru konstrukcji.

Z kolei nowoczesne łączniki stalowe są nieocenione w projektach, gdzie liczy się szybkość wykonania, wysoka nośność (szczególnie przy dużych rozpiętościach dachu lub w rejonach silnych wiatrów), a także standaryzacja i powtarzalność. Są one często wybierane przez profesjonalnych wykonawców ze względu na pewność i łatwość montażu, a także możliwość przenoszenia dużych sił, w tym sił ssania wiatru, bez osłabiania przekroju drewna. Jeśli zależy Ci na maksymalnym bezpieczeństwie i optymalnym wykorzystaniu wytrzymałości materiału, systemowe złącza będą prawdopodobnie lepszym wyborem.
