Wybór odpowiedniego sposobu mocowania elementów to klucz do trwałości i funkcjonalności każdego projektu, niezależnie od tego, czy pracujesz w warsztacie, czy tworzysz skomplikowane wydruki 3D. Ten artykuł stanowi kompleksowy przewodnik po świecie tulejek z gwintem wewnętrznym, pomagając Ci zrozumieć ich różnorodność, wybrać idealny typ i materiał do Twojego zastosowania, a także przeprowadzić montaż krok po kroku, aby zapewnić najwyższą jakość połączenia.

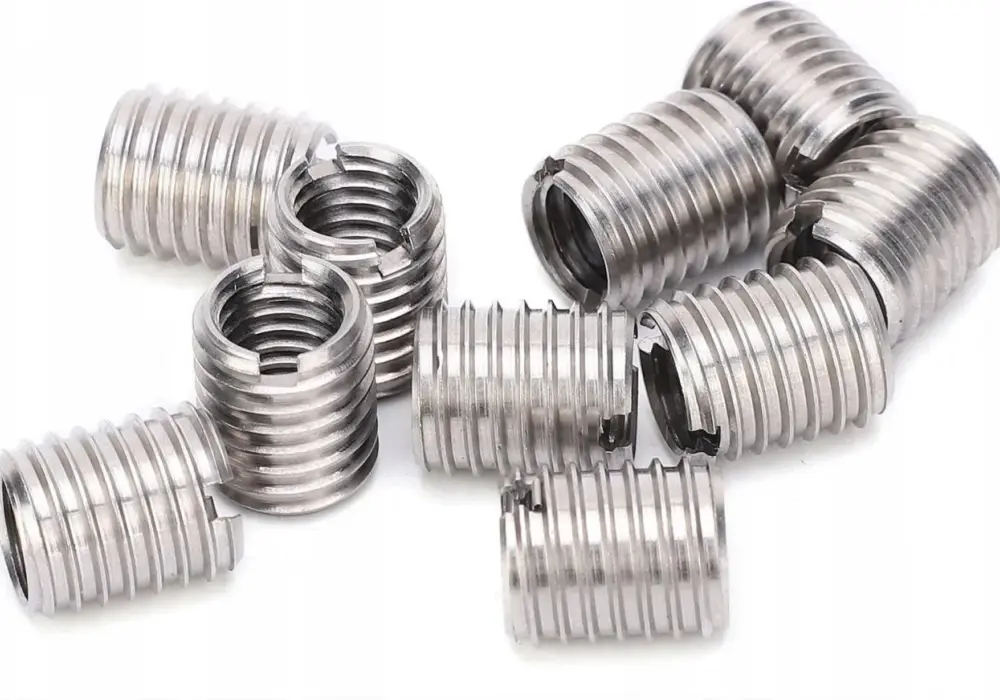

Tulejka z gwintem wewnętrznym – kompleksowy przewodnik po wyborze i montażu
- Tulejki gwintowane tworzą trwałe połączenia w miękkich lub kruchych materiałach, takich jak drewno, tworzywa sztuczne czy aluminium.
- Dostępne są różne typy, m.in. wkręcane (do drewna), wciskane (do metalu), wgrzewane (do druku 3D) oraz rozprężne i do kotew chemicznych (do betonu).
- Materiały wykonania obejmują stal (nierdzewną, ocynkowaną), mosiądz, stop cynku i aluminium, każdy z nich do specyficznych zastosowań.
- Stosowane są w meblarstwie, druku 3D, obróbce metali, budownictwie oraz motoryzacji.
- Prawidłowy montaż wymaga precyzyjnego przygotowania otworu i zastosowania odpowiedniej techniki dla danego typu tulejki.
- Kluczowe jest unikanie błędów, takich jak źle dobrana średnica otworu czy niewłaściwy typ tulejki do materiału.
Dlaczego solidny gwint w każdym materiale jest na wagę złota?
Czym jest tulejka z gwintem wewnętrznym i kiedy jej potrzebujesz?
Tulejka z gwintem wewnętrznym, którą często spotkasz pod nazwami takimi jak mufa, insert czy wkładka gwintowana, to sprytny element złączny. Jej główna rola polega na stworzeniu solidnego, metrycznego gwintu w materiałach, które same w sobie są zbyt miękkie, kruche lub po prostu nie nadają się do tradycyjnego gwintowania. Myślę tu przede wszystkim o drewnie, różnego rodzaju tworzywach sztucznych, miękkich metalach jak aluminium, a nawet o materiałach budowlanych, w tym betonie. Dzięki tulejce możesz wielokrotnie wkręcać i wykręcać śruby, nie martwiąc się o uszkodzenie materiału bazowego. To rozwiązanie, które znacząco podnosi trwałość i funkcjonalność połączeń.
Przewaga nad tradycyjnym gwintowaniem – trwałość i wszechstronność
W porównaniu do tradycyjnego gwintowania, tulejki gwintowane oferują szereg niezaprzeczalnych zalet. Przede wszystkim zapewniają znacznie większą trwałość połączenia, są bardziej odporne na wyrwanie, a w przypadku uszkodzenia gwintu w materiale bazowym, pozwalają na jego łatwą naprawę. Co więcej, ich wszechstronność jest nieoceniona można je stosować w materiałach, gdzie tradycyjne metody zawiodłyby już na starcie. To właśnie ta kombinacja wytrzymałości i uniwersalności sprawia, że tulejki stały się tak popularnym rozwiązaniem w wielu branżach.
Klucz do sukcesu: Jak rozpoznać i wybrać idealny typ tulejki gwintowanej?
Tulejki wkręcane (samogwintujące): Siła i prostota montażu w drewnie i metalu
Tulejki wkręcane, często określane jako samogwintujące, to rozwiązanie, które charakteryzuje się obecnością gwintu zewnętrznego. Ten zewnętrzny gwint samoczynnie nacina materiał podczas wkręcania tulejki, co sprawia, że montaż jest prosty i efektywny. Są one idealnym wyborem do pracy z drewnem, wszelkiego rodzaju płytami meblowymi, takimi jak MDF czy płyta wiórowa, a także z miękkimi metalami. Zazwyczaj montuje się je przy użyciu standardowego klucza imbusowego, co dodatkowo ułatwia ich zastosowanie nawet w domowych warunkach.
Tulejki wciskane: Precyzja i wytrzymałość dla przemysłu metalowego
Tulejki wciskane to grupa produktów, która wyróżnia się specyficzną powierzchnią zewnętrzną jest ona zazwyczaj radełkowana lub karbowana. Taka struktura gwarantuje doskonałą przyczepność i stabilność po zamontowaniu. Proces instalacji tych tulejek odbywa się zazwyczaj przy użyciu prasy, która wciska je w wcześniej przygotowany otwór. Są one najczęściej stosowane w obróbce metali oraz w przypadku twardych tworzyw sztucznych, gdzie kluczowa jest precyzja i wysoka wytrzymałość połączenia.
Insert mosiężny do druku 3D: Profesjonalne połączenia w świecie tworzyw
Insert mosiężny to specjalny rodzaj tulejki, który zyskał ogromną popularność w świecie druku 3D. Zaprojektowane z myślą o tworzywach termoplastycznych, są one osadzane na gorąco, zazwyczaj przy użyciu grota lutownicy. Proces ten pozwala na stworzenie profesjonalnych i niezwykle trwałych połączeń śrubowych w elementach wydrukowanych w technologii 3D. Dzięki nim, wydrukowane części mogą być łączone w sposób równie solidny, jak elementy wykonane tradycyjnymi metodami.
Tulejki rozprężne i do kotew chemicznych: Niezawodne mocowanie w betonie i murze
W przypadku materiałów budowlanych, takich jak beton, cegła pełna czy kamień, z pomocą przychodzą tulejki rozprężne. Ich działanie jest zbliżone do tradycyjnych kołków rozporowych podczas wkręcania śruby, tuleja rozszerza się, klinując się w otworze i zapewniając mocne zamocowanie. Inną kategorią są tulejki przeznaczone do kotew chemicznych. Są to specjalistyczne elementy, często w formie siatkowej lub stalowej rurki, które stosuje się razem z żywicą iniekcyjną. Pozwalają one na wykonanie wyjątkowo wytrzymałych zamocowań, nawet w materiałach pustakowych.
Stal, mosiądz czy stop cynku? Jaki materiał tulejki gwarantuje najlepsze rezultaty?
Stal nierdzewna i ocynkowana – kiedy liczy się maksymalna wytrzymałość i odporność na korozję
Tulejki wykonane ze stali to synonim wytrzymałości. Najczęściej spotykamy się ze stalą ocynkowaną, która dzięki powłoce cynkowej jest skutecznie chroniona przed korozją. Dla zastosowań wymagających najwyższej odporności na warunki atmosferyczne i agresywne środowiska, wybieramy stal nierdzewną, oznaczoną symbolami A2 lub A4. Tego typu tulejki są preferowanym wyborem wszędzie tam, gdzie kluczowa jest długowieczność i niezawodność mocowania.
Mosiądz – złoty standard w elektronice i druku 3D
Mosiądz to materiał, który ceniony jest za swoje właściwości termiczne i odporność na korozję. Tulejki mosiężne są idealnym rozwiązaniem do wgrzewania w tworzywa sztuczne, co czyni je niezastąpionymi w druku 3D. Dobre przewodnictwo cieplne ułatwia proces osadzania, a odporność na rdzę zapewnia trwałość połączenia. Mosiądz znajduje również zastosowanie w przemyśle elektronicznym, gdzie jego właściwości są równie pożądane.
Aluminium i stopy cynku – lekkość i ekonomia w jednym
Jeśli w Twoim projekcie kluczowa jest niska waga elementu, tulejki aluminiowe będą doskonałym wyborem. Aluminium jest lekkie, a jednocześnie oferuje przyzwoitą wytrzymałość. Z kolei stopy cynku, często oznaczane jako ZnAl, stanowią bardzo popularny wybór w produkcji tulejek do drewna. Oferują one atrakcyjny kompromis pomiędzy kosztami produkcji a odpornością na korozję, co czyni je ekonomicznym i praktycznym rozwiązaniem.
Od mebli po motoryzację: Praktyczne zastosowania tulejek z gwintem
W meblarstwie i stolarstwie: Jak stworzyć trwałe połączenia w płycie wiórowej i MDF
W przemyśle meblarskim i stolarstwie tulejki gwintowane stały się niemal standardem. Używa się ich do solidnego mocowania różnego rodzaju elementów, takich jak nogi stołów, uchwyty szafek czy inne akcesoria, do płyt wiórowych i MDF. Dzięki zastosowaniu tulejek, połączenia te są nieporównywalnie trwalsze i bardziej odporne na obciążenia niż te wykonane tradycyjnymi metodami, co przekłada się na jakość i żywotność mebli.
W obróbce metali: Naprawa i wzmacnianie gwintów w aluminium
W branży obróbki metali, tulejki gwintowane odgrywają kluczową rolę w procesach naprawczych i wzmacniających. Są one szczególnie cenne przy pracy z miękkimi metalami, takimi jak aluminium, gdzie tradycyjne gwinty mogą być podatne na uszkodzenia. W motoryzacji, tulejki te są często wykorzystywane do naprawy zerwanych gwintów w tak krytycznych elementach jak bloki silnika czy głowice, przywracając im pełną funkcjonalność.
W druku 3D: Jak prawidłowo wgrzewać inserty, by nie uszkodzić wydruku
Druk 3D otworzył nowe możliwości dla zastosowania tulejek gwintowanych, zwłaszcza mosiężnych insertów do wgrzewania. Pozwalają one na tworzenie profesjonalnych i wytrzymałych połączeń śrubowych w wydrukowanych elementach, co jest kluczowe dla funkcjonalności wielu prototypów i gotowych produktów. Prawidłowe wgrzewanie, wymagające kontroli temperatury i delikatności, jest niezbędne, aby nie uszkodzić struktury samego wydruku.
W budownictwie: Solidne kotwienie w trudnych materiałach
W budownictwie, tulejki gwintowane są wykorzystywane do zapewnienia solidnych i bezpiecznych mocowań. Stosuje się je do kotwienia prętów, balustrad, a także innych elementów konstrukcyjnych w materiałach takich jak beton. Wykorzystanie tulei rozporowych lub specjalistycznych tulejek do kotew chemicznych pozwala na uzyskanie połączeń o wysokiej nośności, co jest fundamentalne dla bezpieczeństwa każdej budowli.
Montaż krok po kroku: Jak profesjonalnie osadzić tulejkę gwintowaną?
Przygotowanie otworu – kluczowy etap, od którego zależy wszystko
Zanim przystąpisz do montażu jakiejkolwiek tulejki gwintowanej, musisz pamiętać o jednym kluczowe znaczenie ma prawidłowe przygotowanie otworu. To od tego etapu zależy, czy Twoje zamocowanie będzie trwałe i stabilne. Upewnij się, że otwór jest wywiercony precyzyjnie, o odpowiedniej średnicy i głębokości. Zawsze sprawdzaj zalecenia producenta dotyczące konkretnego typu tulejki, ponieważ nawet niewielkie odchylenia mogą wpłynąć na ostateczny rezultat.
Instalacja tulejki wkręcanej przy użyciu klucza imbusowego
- Upewnij się, że otwór w materiale jest przygotowany zgodnie ze specyfikacją producenta tulejki wkręcanej.
- Włóż odpowiedni klucz imbusowy w gniazdo tulejki.
- Zacznij wkręcać tulejkę w przygotowany otwór, starając się utrzymać narzędzie prostopadle do powierzchni.
- Kontynuuj wkręcanie, aż tulejka zostanie osadzona na odpowiednią głębokość, a jej kołnierz oprze się o materiał. Uważaj, aby nie użyć nadmiernego momentu obrotowego, który mógłby uszkodzić gwint lub materiał.
Technika montażu na gorąco (wgrzewanie) w tworzywach sztucznych
- Przygotuj otwór w tworzywie sztucznym, zgodnie z zaleceniami producenta insertu.
- Rozgrzej grot lutownicy do temperatury zalecanej dla danego typu tworzywa i insertu.
- Delikatnie umieść insert w otworze.
- Zastosuj równomierne, delikatne naciskając grotem lutownicy na górną część insertu, pozwalając mu na stopniowe wgrzanie się w tworzywo. Kontroluj temperaturę, aby uniknąć przegrzania i deformacji materiału.
- Pozwól elementowi ostygnąć przed dalszą obróbką.
Prawidłowe użycie prasy do montażu tulejek wciskanych
- Przygotuj otwór w materiale zgodnie z zaleceniami producenta tulejki wciskanej.
- Umieść tulejkę w otworze, upewniając się, że jest ona prawidłowo zorientowana.
- Umieść element z tulejką w prasie, tak aby narzędzie dociskowe było skierowane na górną część tulejki.
- Równomiernie dociskaj tulejkę za pomocą prasy, aż zostanie całkowicie osadzona w otworze. Monitoruj proces, aby zapewnić stabilne i prostopadłe osadzenie.
Tych błędów unikaj! Najczęstsze pomyłki przy wyborze i instalacji tulejek
Źle dobrana średnica otworu – dlaczego to prosta droga do katastrofy?
Niewłaściwie dobrana średnica otworu to jeden z najczęstszych i najbardziej brzemiennych w skutkach błędów. Jeśli otwór jest zbyt mały, podczas montażu możesz doprowadzić do pęknięcia materiału bazowego, zwłaszcza jeśli jest on kruchy. Z kolei zbyt duży otwór sprawi, że tulejka nie będzie miała odpowiedniego oparcia, co skutkować będzie słabym trzymaniem i ryzykiem jej wyrwania pod obciążeniem. Precyzja jest tutaj absolutnie kluczowa.
Niewłaściwy typ tulejki do materiału – jak uniknąć pęknięć i słabego mocowania
Kolejnym częstym błędem jest niedopasowanie typu tulejki do materiału, w którym ma być osadzona. Na przykład, próba wkręcenia tulejki samogwintującej w bardzo kruche tworzywo sztuczne może zakończyć się jego pęknięciem. Podobnie, zastosowanie tulejki wciskanej w zbyt miękkim materiale może nie zapewnić wystarczającej stabilności i prowadzić do jej obluzowania. Zawsze upewnij się, że wybierasz rozwiązanie dedykowane dla konkretnego podłoża.
Zbyt duży moment obrotowy przy wkręcaniu – jak nie zerwać gwintu?
Podczas wkręcania tulejek, zwłaszcza tych samogwintujących, łatwo jest przesadzić z siłą. Zbyt duży moment obrotowy może prowadzić do zerwania gwintu wewnętrznego samej tulejki lub, co gorsza, do uszkodzenia materiału bazowego. Ważne jest, aby wyczuć odpowiedni moment i stosować narzędzia, które pozwalają na kontrolę siły dokręcania, takie jak klucze dynamometryczne, jeśli projekt tego wymaga.
Na co zwrócić uwagę przed zakupem? Finalna checklista wyboru
Gwint wewnętrzny i zewnętrzny – jak dobrać właściwe rozmiary?
Przed zakupem tulejki kluczowe jest precyzyjne określenie potrzebnych rozmiarów. Musisz dobrać gwint wewnętrzny tulejki tak, aby idealnie pasował do śruby, którą zamierzasz w nią wkręcać. Jeśli wybierasz tulejkę z gwintem zewnętrznym (np. samogwintującą), upewnij się, że jego wymiary są odpowiednie do przygotowanego otworu w materiale bazowym. Zawsze sprawdzaj tabele wymiarowe podawane przez producentów.
Tuleja z kołnierzem czy bez? Kiedy kołnierz jest niezbędny?
Wybór między tulejką z kołnierzem a modelem bez kołnierza zależy od specyfiki zastosowania. Kołnierz pełni kilka funkcji: może stanowić element estetyczny, zapobiegać zbyt głębokiemu wkręceniu tulejki, a także zwiększać powierzchnię styku z materiałem, co poprawia stabilność mocowania. W sytuacjach, gdy te czynniki nie są priorytetowe, można zastosować tulejkę bez kołnierza.
Przeczytaj również: Co powinno się znaleźć przy biurku dla dzieci? Poradnik
Przelotowa czy nieprzelotowa – jakie to ma znaczenie dla Twojego projektu?
Zrozumienie różnicy między tulejką przelotową a nieprzelotową jest istotne dla prawidłowego zaprojektowania połączenia. Tulejka przelotowa pozwala na przewlekanie śruby na wylot, co jest często stosowane w połączeniach wymagających swobodnego przejścia śruby. Tulejka nieprzelotowa natomiast tworzy zaślepiony gwint, idealny tam, gdzie śruba ma być wkręcona tylko do określonej głębokości, na przykład w elementach meblowych.
