Wybór odpowiedniego elementu złącznego to często klucz do sukcesu w każdym projekcie, niezależnie od tego, czy tworzymy meble, budujemy konstrukcję, czy naprawiamy urządzenie. Jednym z takich niedocenianych, a zarazem niezwykle funkcjonalnych rozwiązań, jest tuleja z gwintem wewnętrznym. Nazywana również tuleją gwintowaną, stanowi ona sekret trwałego i estetycznego montażu, zwłaszcza tam, gdzie tradycyjne metody zawiodłyby lub okazały się niewystarczające. W tym eksperckim poradniku przeprowadzimy Cię przez meandry wyboru i zastosowania tych wszechstronnych elementów, abyś mógł podjąć świadomą decyzję i cieszyć się niezawodnymi połączeniami.
Wybór tulei z gwintem wewnętrznym to klucz do trwałego i niezawodnego połączenia w każdym materiale
- Tuleje gwintowane tworzą trwały punkt montażowy w materiałach, które nie utrzymują gwintu.
- Dostępne są różne typy: wkręcane, wciskane, rozprężne, do wklejania i wtapiania, dopasowane do specyfiki podłoża.
- Wybór materiału (stal, mosiądz, stopy cynku/aluminium) zależy od wytrzymałości i warunków środowiskowych.
- Kluczowe kryteria wyboru to materiał podłoża, obciążenie, rodzaj gwintu i warunki środowiskowe.
- Prawidłowy montaż wymaga analizy materiału, doboru rozmiaru i precyzyjnej techniki instalacji.
Tuleja z gwintem wewnętrznym – dlaczego to sekret trwałego i estetycznego montażu
Tuleja z gwintem wewnętrznym to specjalistyczny element złączny, który zrewolucjonizował sposób tworzenia połączeń w różnorodnych materiałach. Jej główna rola polega na tworzeniu trwałego, a co równie ważne, często wielokrotnego użytku punktu montażowego. Jest to szczególnie istotne w materiałach, które same w sobie nie posiadają wystarczającej wytrzymałości, aby utrzymać stabilny gwint. Dzięki tulei możemy swobodnie wkręcać i wykręcać śruby czy pręty, nie obawiając się o uszkodzenie podłoża. To właśnie ta cecha sprawia, że tuleje gwintowane są tak cenione w wielu branżach.
Czym jest tuleja gwintowana i kiedy staje się niezastąpiona?
Tuleja gwintowana to zasadniczo metalowy lub plastikowy element o cylindrycznym kształcie, który posiada gwint wewnętrzny. Jej funkcjonalność polega na tym, że po prawidłowym zamontowaniu w materiale bazowym, tworzy ona solidne, gwintowane gniazdo. Staje się niezastąpiona przede wszystkim w przypadku materiałów miękkich, takich jak drewno, płyty meblowe czy sklejka, które łatwo ulegają uszkodzeniu pod wpływem wielokrotnego wkręcania i wykręcania śrub. Równie często znajduje zastosowanie w materiałach kruchych, jak na przykład beton, gdzie tradycyjne metody kotwienia mogą być problematyczne. Ponadto, w sytuacjach, gdy planujemy częsty demontaż i ponowny montaż elementów, tuleja gwintowana zapewnia trwałość połączenia, chroniąc materiał bazowy przed zużyciem. Przykładem mogą być meble do samodzielnego montażu, gdzie możliwość wielokrotnego skręcania i rozkręcania jest kluczowa dla użytkownika.
Przewaga tulei nad zwykłą nakrętką – klucz do wielokrotnego montażu bez uszkodzeń
Porównując tuleję z gwintem wewnętrznym do zwykłej nakrętki, szybko dostrzeżemy jej fundamentalne przewagi, zwłaszcza w kontekście materiałów innych niż metal. Nakrętka, aby spełnić swoją funkcję, wymaga zazwyczaj połączenia z elementem posiadającym już gotowy gwint lub z nakrętką spawaną. W przypadku materiałów takich jak drewno czy tworzywa sztuczne, próba bezpośredniego wkręcenia śruby zakończyłaby się jej luźnym trzymaniem lub wręcz wyrwaniem. Tuleja z gwintem wewnętrznym rozwiązuje ten problem, ponieważ integruje się z materiałem bazowym, tworząc stabilny i wytrzymały punkt zaczepienia. To właśnie ta integracja pozwala na wielokrotny montaż i demontaż bez ryzyka uszkodzenia podłoża, co jest niemożliwe do osiągnięcia przy użyciu samej nakrętki w większości aplikacji. Tuleja działa jak wewnętrzna, wzmocniona nakrętka, która jest integralną częścią konstrukcji.

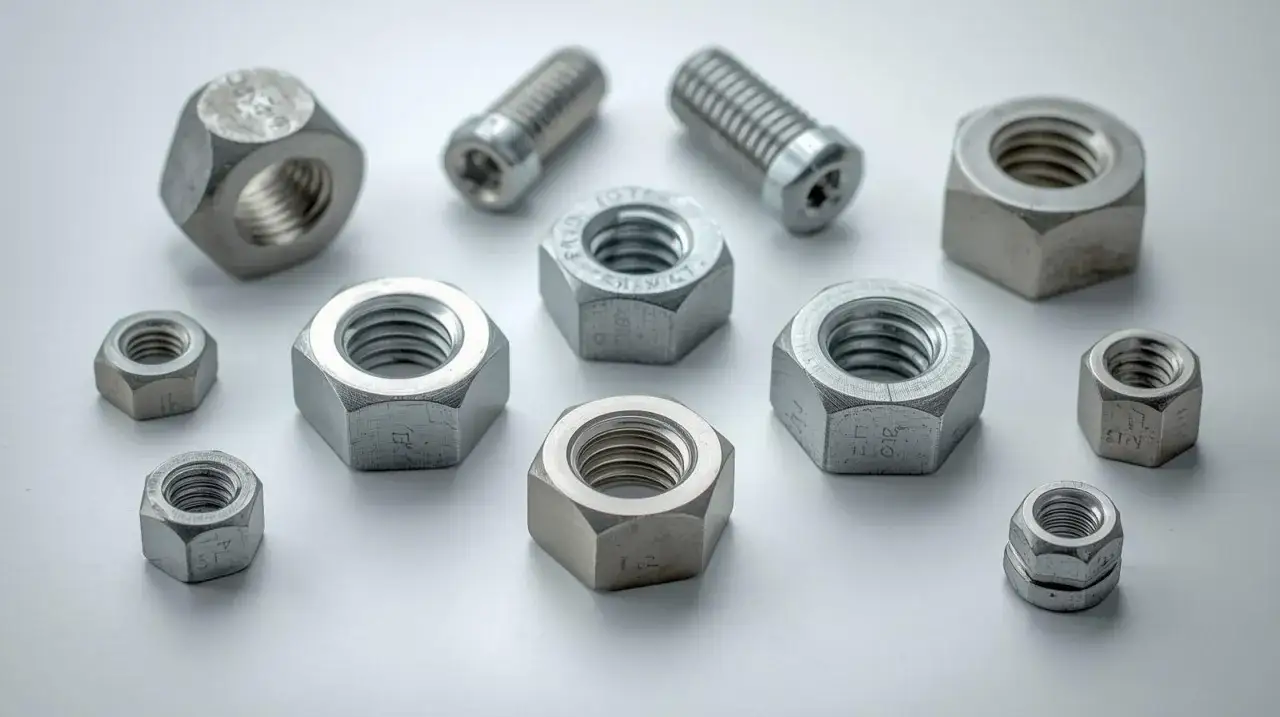

Jakie rodzaje tulei gwintowanych spotkasz na rynku i którą wybrać do swojego projektu
Rynek oferuje szeroki wachlarz tulei gwintowanych, z których każda została zaprojektowana z myślą o specyficznych potrzebach i materiałach. Zrozumienie różnic między nimi jest kluczowe dla dokonania optymalnego wyboru. Przyjrzyjmy się głównym typom, które pozwolą Ci dopasować idealne rozwiązanie do Twojego projektu.
Tuleje wkręcane (samogwintujące) – idealne mocowanie w drewnie i tworzywach
Tuleje wkręcane, często nazywane samogwintującymi, to jedne z najpopularniejszych rozwiązań, szczególnie cenione za prostotę montażu. Posiadają one gwint zewnętrzny, który podczas wkręcania samoczynnie nacina gwint w materiale bazowym. Dzięki temu proces instalacji jest szybki i nie wymaga specjalistycznych narzędzi. Są one idealnym wyborem do montażu w materiałach o niższej gęstości i wytrzymałości, takich jak drewno lite, płyty meblowe (MDF, wiórowe), sklejka, a także niektóre rodzaje tworzyw sztucznych i miękkich metali. Zapewniają one pewne i trwałe mocowanie, które można wielokrotnie wykorzystywać.
Tuleje rozprężne – gwarancja solidnego zakotwienia w betonie i murze
Tuleje rozprężne to rozwiązanie, które doskonale sprawdza się w przypadku materiałów budowlanych, takich jak beton, cegła czy pustak. Mechanizm ich działania opiera się na rozparciu: po umieszczeniu tulei w wywierconym otworze i wkręceniu śruby, tuleja rozszerza się, klinując się w materiale podłoża. Zapewnia to bardzo mocne i stabilne zakotwienie, odporne na obciążenia. Są one powszechnie stosowane do montażu balustrad, poręczy, uchwytów, a także cięższych elementów konstrukcyjnych. Ich siła tkwi w prostym, ale skutecznym mechanizmie rozprężnym, który wykorzystuje wytrzymałość materiału budowlanego.
Tuleje wciskane – precyzyjne i pewne połączenia w metalu
Tuleje wciskane znajdują swoje zastosowanie przede wszystkim w obróbce metali oraz twardych tworzyw sztucznych. Montuje się je poprzez precyzyjne wciśnięcie w odpowiednio przygotowany otwór. Siła wcisku zapewnia stabilne i trwałe mocowanie. Często posiadają one specjalne radełkowanie lub wypustki, które zapobiegają obrotowi tulei w materiale, co jest kluczowe dla utrzymania stabilności połączenia. Tuleje wciskane są cenione za swoją kompaktowość i możliwość uzyskania bardzo precyzyjnych połączeń, co jest ważne w budowie maszyn i urządzeń mechanicznych.
Tuleje do wklejania z kotwą chemiczną – gdy liczy się maksymalna siła połączenia
W sytuacjach, gdy wymagana jest absolutnie maksymalna siła połączenia, a tradycyjne metody mogą okazać się niewystarczające, z pomocą przychodzą tuleje do wklejania. Stosuje się je w połączeniu z żywicami iniekcyjnymi, które wypełniają przestrzeń między tuleją a otworem w materiale bazowym. Tworzy to niezwykle silne i trwałe zakotwienie, odporne na bardzo duże obciążenia. Tuleje te są skuteczne zarówno w materiałach pełnych, takich jak beton czy kamień, jak i w materiałach otworowych, na przykład w cegle dziurawce, gdzie żywica doskonale wypełnia puste przestrzenie. Są one często wybierane w budownictwie do montażu elementów konstrukcyjnych, gdzie bezpieczeństwo i niezawodność są priorytetem.
Tuleje do wtapiania – specjalistyczne rozwiązanie dla przemysłu tworzyw sztucznych
Tuleje do wtapiania, znane również jako tuleje zgrzewane, to rozwiązanie dedykowane przede wszystkim dla przemysłu przetwórstwa tworzyw sztucznych. Proces ich montażu polega na wykorzystaniu ciepła lub ultradźwięków, które powodują lokalne stopienie materiału plastikowego wokół tulei. Po ostygnięciu tworzywo zastyga, trwale integrując tuleję z elementem z tworzywa. Jest to metoda pozwalająca na uzyskanie bardzo estetycznych i wytrzymałych połączeń w elementach wykonanych z różnych rodzajów plastiku, stosowana między innymi w produkcji obudów urządzeń elektronicznych, elementów samochodowych czy artykułów gospodarstwa domowego.
Materiał ma znaczenie: Od stali nierdzewnej po mosiądz – co sprawdzi się w Twojej aplikacji
Wybór odpowiedniego materiału, z którego wykonana jest tuleja gwintowana, ma fundamentalne znaczenie dla jej wytrzymałości, trwałości i odporności na warunki pracy. Różne materiały oferują odmienne właściwości, dlatego warto poznać ich charakterystykę, aby dopasować je do specyfiki aplikacji.
Stal ocynkowana i nierdzewna (A2, A4) – kiedy postawić na wytrzymałość i odporność na korozję
Stal jest najczęściej wybieranym materiałem do produkcji tulei gwintowanych, głównie ze względu na swoją wysoką wytrzymałość mechaniczną i wszechstronność. Stal ocynkowana oferuje dobrą ochronę antykorozyjną w standardowych warunkach, co czyni ją popularnym wyborem w wielu zastosowaniach. Jednak w środowiskach, gdzie występuje podwyższona wilgotność, kontakt z chemikaliami lub agresywne czynniki zewnętrzne, kluczowe staje się zastosowanie stali nierdzewnej. Wśród stali nierdzewnych wyróżniamy gatunki takie jak A2 (odpowiednik 304) i A4 (odpowiednik 316), które zapewniają znacznie lepszą odporność na korozję, co jest niezbędne w przemyśle morskim, chemicznym czy w zastosowaniach zewnętrznych.
Mosiądz – dlaczego jest faworytem w elektronice i precyzyjnych mechanizmach
Mosiądz, będący stopem miedzi i cynku, jest ceniony za swoje właściwości, które czynią go idealnym wyborem w specyficznych zastosowaniach. Oferuje on dobrą odporność na korozję, co jest jego istotną zaletą. Co więcej, mosiądz jest materiałem niemagnetycznym i posiada dobrą przewodność elektryczną, co sprawia, że często znajduje zastosowanie w branży elektronicznej, gdzie unika się zakłóceń magnetycznych. Jego estetyczny wygląd sprawia również, że jest chętnie wykorzystywany w elementach widocznych, gdzie ważny jest nie tylko funkcjonalizm, ale i wygląd. W precyzyjnych mechanizmach jego właściwości ślizgowe mogą być również atutem.
Stopy cynku i aluminium – ekonomiczne i lekkie rozwiązania do mebli i konstrukcji
Stopy cynku, zwłaszcza popularny stop ZnAl, są powszechnie wykorzystywane w przemyśle meblarskim do produkcji tulei wkręcanych. Stanowią one doskonały kompromis pomiędzy atrakcyjną ceną a wystarczającą wytrzymałością do zastosowań meblowych. Są łatwe w obróbce i formowaniu, co przekłada się na ich szeroką dostępność i konkurencyjność cenową. Z kolei aluminium jest wybierane tam, gdzie kluczowa jest niska waga konstrukcji. Jego lekkość sprawia, że jest idealnym materiałem do zastosowań w przemyśle lotniczym, motoryzacyjnym czy przy budowie lekkich maszyn, gdzie każdy gram ma znaczenie dla ogólnej wydajności i ekonomiki.

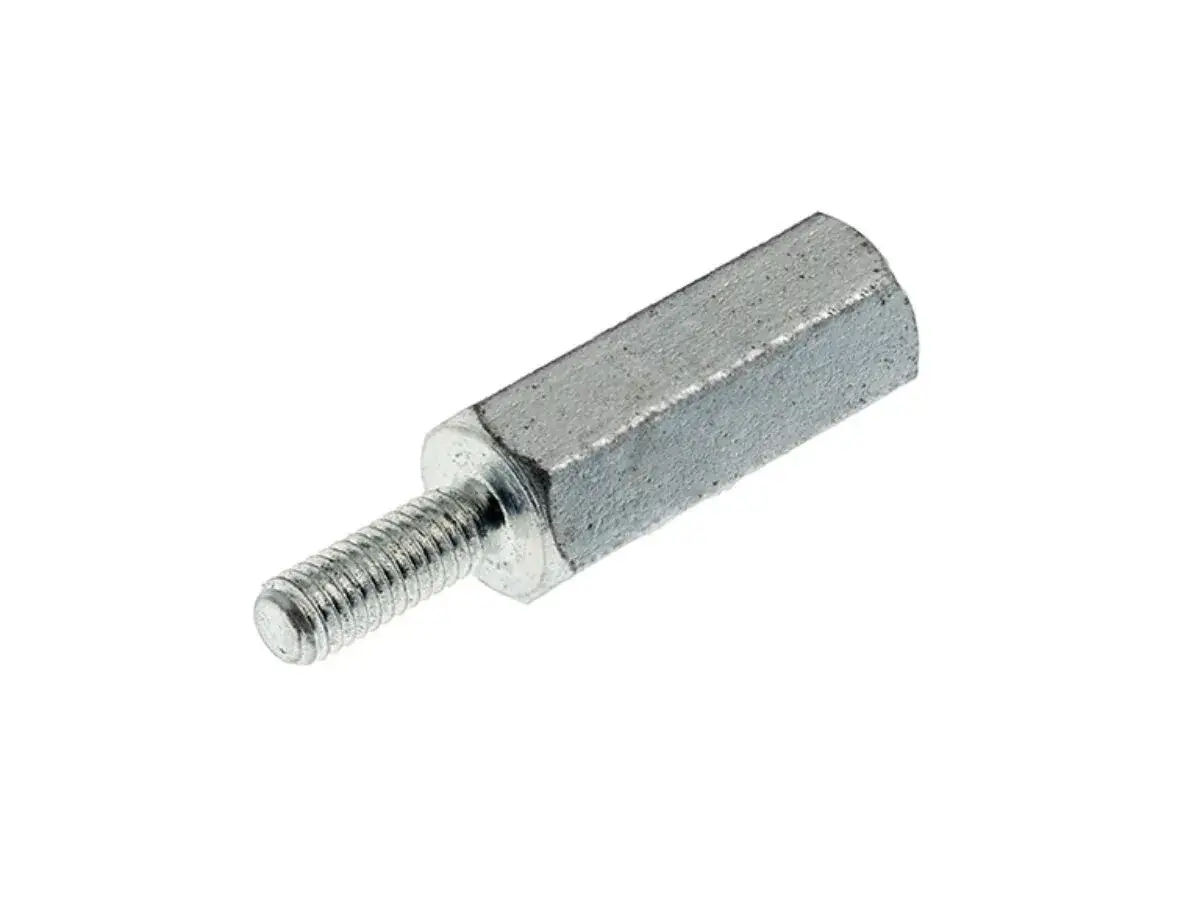

Kluczowe zastosowania tulei gwintowanych – gdzie są one absolutnie niezbędne
Wszechstronność tulei gwintowanych sprawia, że znajdują one zastosowanie w niemal każdej gałęzi przemysłu i w wielu projektach DIY. Ich zdolność do tworzenia trwałych punktów montażowych w różnych materiałach rozwiązuje wiele problemów konstrukcyjnych i projektowych.
Przemysł meblarski: Niewidoczne i demontowalne połączenia w płytach i drewnie
W przemyśle meblarskim tuleje gwintowane są absolutnie niezastąpione. Pozwalają na tworzenie niewidocznych, estetycznych i co najważniejsze, demontowalnych połączeń w materiałach takich jak płyta wiórowa, MDF, sklejka czy drewno lite. Dzięki nim można łatwo i pewnie montować okucia, nogi meblowe, uchwyty, a także konstruować korpusy mebli. Zapewniają one trwałość połączenia nawet przy wielokrotnym skręcaniu i rozkręcaniu, co jest kluczowe dla mebli do samodzielnego montażu. Ułatwiają one proces produkcji, transport i montaż końcowy, podnosząc jakość i funkcjonalność mebli.
Budownictwo i instalacje: Montaż balustrad, wsporników i systemów tryskaczowych
W sektorze budowlanym i instalacyjnym tuleje gwintowane odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i stabilności konstrukcji. Tuleje rozprężne i do wklejania są powszechnie stosowane do montażu balustrad, poręczy, wsporników pod półki, systemów wentylacyjnych, klimatyzacyjnych, a także instalacji przeciwpożarowych czy tryskaczowych. Ich zdolność do pewnego zakotwienia w betonie, murze czy cegle, nawet pod dużym obciążeniem, gwarantuje niezawodność i długowieczność wykonanych instalacji. Są one podstawą dla bezpiecznego mocowania elementów konstrukcyjnych i instalacyjnych.
Motoryzacja i budowa maszyn: Odporność na wibracje i precyzja montażu
W motoryzacji i budowie maszyn, gdzie elementy konstrukcyjne są narażone na ciągłe wibracje i obciążenia dynamiczne, tuleje gwintowane zapewniają kluczową stabilność połączeń. Ich zastosowanie pozwala na uzyskanie połączeń odpornych na rozluźnienie spowodowane drganiami, co jest niezwykle ważne dla bezpieczeństwa i niezawodności maszyn. Dodatkowo, tuleje umożliwiają precyzyjny montaż i demontaż podzespołów, co ułatwia procesy serwisowe i naprawcze. Pozwalają na wielokrotne demontowanie elementów bez ryzyka uszkodzenia gwintów w obudowach czy korpusach maszyn, co znacząco obniża koszty eksploatacji i konserwacji.
Jak prawidłowo dobrać i zamontować tuleję z gwintem wewnętrznym? Poradnik krok po kroku
Prawidłowy dobór i montaż tulei z gwintem wewnętrznym to gwarancja trwałości i bezpieczeństwa połączenia. Choć proces ten może wydawać się skomplikowany, przy odpowiednim podejściu staje się prosty i intuicyjny. Oto przewodnik krok po kroku, który pomoże Ci uniknąć błędów i osiągnąć optymalne rezultaty.
Krok 1: Analiza materiału bazowego – fundament udanego montażu
Pierwszym i absolutnie kluczowym etapem jest dokładna analiza materiału, w którym planujesz zamontować tuleję. Czy jest to drewno lite, płyta meblowa, beton, cegła, metal, czy może tworzywo sztuczne? Każdy z tych materiałów ma inne właściwości mechaniczne twardość, gęstość, kruchość. Odpowiedź na to pytanie zdeterminuje, jaki typ tulei będzie najodpowiedniejszy. Na przykład, do drewna najlepiej sprawdzi się tuleja wkręcana, do betonu rozprężna lub do wklejania, a do metalu wciskana. Bez poprawnej identyfikacji materiału bazowego, wybór tulei będzie zgadywanką, a efekt końcowy daleki od oczekiwań.
Krok 2: Jak czytać oznaczenia (M6, M8, M10) i dobrać właściwy rozmiar tulei i wiertła
Po wyborze typu tulei, kolejnym krokiem jest dobranie jej właściwego rozmiaru. Tuleje gwintowane są zazwyczaj oznaczane standardowym symbolem gwintu metrycznego, na przykład M6, M8, M10. Oznacza to, że tuleja jest przeznaczona do współpracy ze śrubą o średnicy odpowiednio 6 mm, 8 mm czy 10 mm. Równie istotne jest dobranie odpowiedniej średnicy wiertła do wywiercenia otworu montażowego. Producenci tulei zawsze podają zalecaną średnicę wiertła dla każdego rozmiaru i typu tulei. Użycie wiertła o niewłaściwej średnicy jest jednym z najczęstszych błędów, który może skutkować zbyt luźnym lub zbyt ciasnym osadzeniem tulei, a w konsekwencji słabym trzymaniem lub uszkodzeniem materiału.
Krok 3: Technika montażu – od klucza imbusowego po specjalistyczne prasy i pobijaki
Technika montażu zależy bezpośrednio od typu wybranej tulei. Tuleje wkręcane zazwyczaj montuje się za pomocą klucza imbusowego lub wkrętarki, wkręcając je do momentu, aż kołnierz tulei oprze się o powierzchnię materiału. Tuleje rozprężne wymagają wkręcenia śruby, która spowoduje ich rozparcie. Do montażu tulei wciskanych często używa się specjalnych pras lub imadła, aby zapewnić równomierne i kontrolowane wciśnięcie. W przypadku tulei do wklejania, kluczowe jest precyzyjne przygotowanie otworu, aplikacja żywicy i osadzenie tulei. Niezależnie od metody, zawsze należy dbać o zachowanie prostopadłości tulei względem powierzchni materiału i unikać nadmiernego użycia siły, która mogłaby uszkodzić zarówno tuleję, jak i materiał bazowy.
Najczęstsze błędy przy instalacji tulei i jak ich unikać, by nie zniszczyć gwintu i materiału
Nawet najlepszy element złączny może okazać się nieskuteczny, jeśli zostanie nieprawidłowo zamontowany. Błędy popełniane podczas instalacji tulei z gwintem wewnętrznym mogą prowadzić do osłabienia połączenia, a nawet do jego całkowitego zniszczenia. Oto przegląd najczęstszych pułapek i sposoby, jak ich unikać.
Błąd nr 1: Niewłaściwa średnica otworu montażowego – dlaczego precyzja jest krytyczna
Jak już wspomniano, wywiercenie otworu o niewłaściwej średnicy to najczęstszy i jeden z najbardziej brzemiennych w skutki błędów. Zbyt mały otwór może spowodować uszkodzenie materiału podczas próby wciśnięcia lub wkręcenia tulei, a nawet jej pęknięcie. Z kolei zbyt duży otwór sprawi, że tuleja nie będzie miała wystarczającego oparcia, co przełoży się na jej luźne trzymanie, możliwość obracania się i w efekcie brak możliwości przenoszenia obciążeń. Precyzja w tym kroku jest absolutnie krytyczna. Zawsze używaj wiertła o średnicy zalecanej przez producenta tulei.
Błąd nr 2: Zbyt duży moment dokręcający – jak uniknąć zerwania gwintu
Kolejnym częstym błędem jest nadmierne dokręcanie tulei lub śruby wkręcanej do tulei. Choć może się wydawać, że im mocniej dokręcone, tym pewniejsze połączenie, w rzeczywistości może to przynieść odwrotny skutek. Zbyt duży moment dokręcający może doprowadzić do zerwania gwintu w samej tulei, uszkodzenia materiału bazowego (szczególnie w przypadku miękkich materiałów jak drewno czy tworzywa), a nawet do deformacji lub pęknięcia tulei. W przypadku tulei wkręcanych, należy dokręcać je do momentu, aż ich kołnierz oprze się o powierzchnię. W innych przypadkach warto stosować wyczucie lub, jeśli to możliwe, klucz dynamometryczny, aby nie przekroczyć dopuszczalnego momentu obrotowego.
Przeczytaj również: Klejenie szkła w warunkach domowych
Błąd nr 3: Krzywe osadzenie tulei – proste sposoby na zapewnienie idealnej prostopadłości
Krzywo osadzona tuleja nie tylko wygląda nieestetycznie, ale przede wszystkim osłabia wytrzymałość połączenia. Siły działające na tak zamontowaną tuleję są rozłożone nierównomiernie, co może prowadzić do jej szybszego zużycia lub uszkodzenia. Aby zapewnić idealną prostopadłość tulei względem powierzchni montażowej, warto zastosować kilka prostych zasad. Po pierwsze, podczas wiercenia otworu staraj się utrzymać wiertarkę idealnie prostopadle do powierzchni. Po drugie, podczas montażu tulei, zwłaszcza tych wkręcanych, obserwuj jej pozycję i koryguj ją w miarę potrzeby. W przypadku bardziej wymagających zastosowań, warto rozważyć użycie prowadnic do wiercenia lub wiertarek stołowych, które gwarantują precyzję.
