Rozstaw kotew murłaty: Jak prawidłowo mocować dach?

Prawidłowe zakotwienie murłaty do wieńca to jeden z tych elementów budowy, który często bywa niedoceniany, a jego znaczenie dla bezpieczeństwa całej konstrukcji dachu jest absolutnie fundamentalne. Zarówno inwestorzy, jak i ekipy wykonawcze oraz osoby nadzorujące budowę powinny posiadać precyzyjną wiedzę na temat tego, jak murłata powinna być zamocowana. W tym artykule przyjrzymy się kluczowym zasadom, które zapewnią stabilność i trwałość Waszych dachów.

Dlaczego poprawne kotwienie murłaty to fundament bezpieczeństwa Twojego dachu

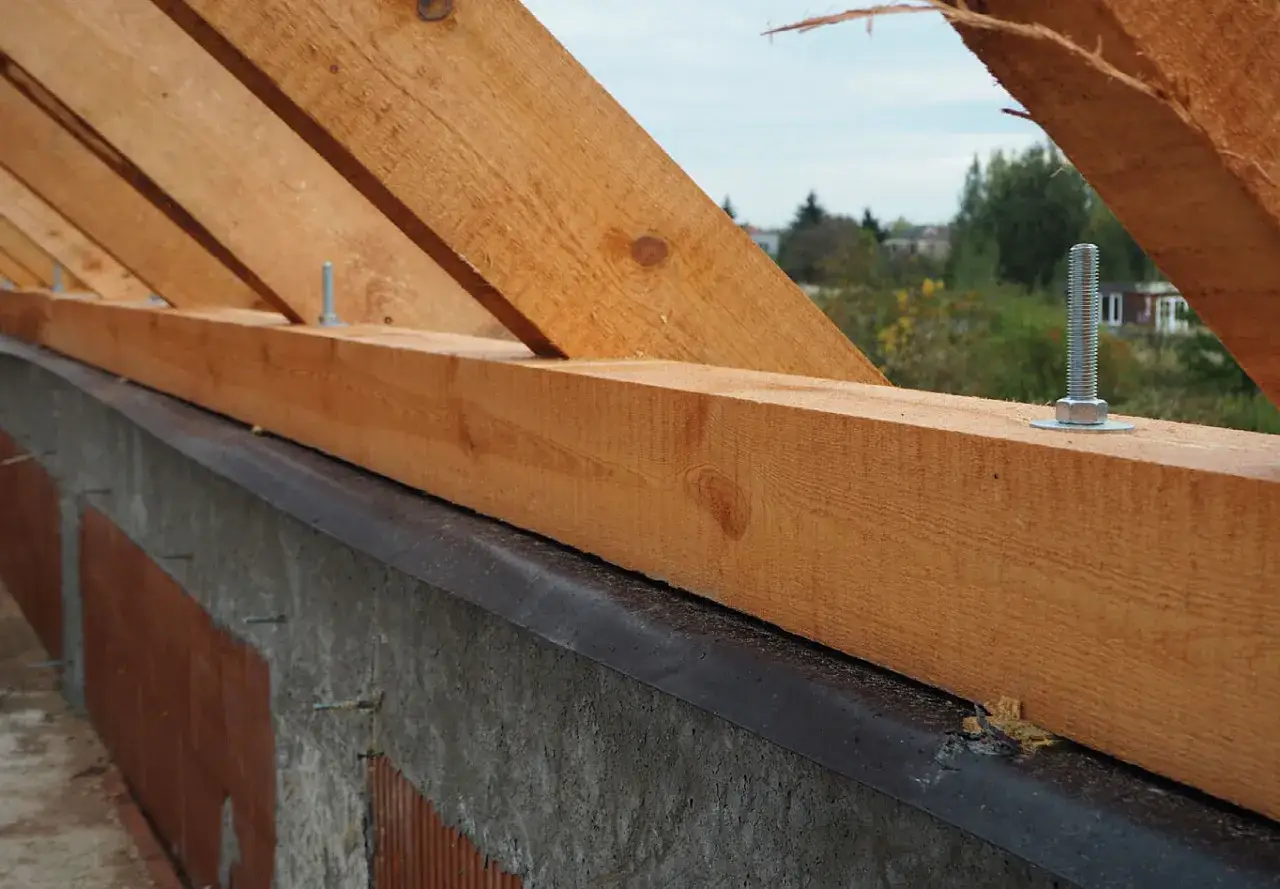

Murłata, czyli belka opierająca się na wieńcu, stanowi kluczowe ogniwo łączące konstrukcję dachu ze ścianami budynku. Jej zadaniem jest równomierne rozłożenie ciężaru więźby dachowej oraz przeniesienie obciążeń zewnętrznych, takich jak wiatr czy śnieg, na ściany nośne. Prawidłowe zamocowanie murłaty do wieńca za pomocą odpowiednich kotew jest absolutnie krytyczne dla stabilności i bezpieczeństwa całej konstrukcji. To właśnie te elementy zapewniają, że dach pozostanie na swoim miejscu, nawet w obliczu ekstremalnych warunków atmosferycznych.

Dach jest narażony na działanie wielu sił. Wiatr, zwłaszcza w okresach sztormów, generuje potężne siły ssania, które mogą próbować "oderwać" pokrycie dachowe i całą konstrukcję od budynku. Z kolei obciążenie od zalegającego śniegu zimą potrafi być ogromne. W przypadku dachów krokwiowych i krokwiowo-jętkowych pojawiają się również siły rozporowe, które działają na zewnątrz i mogą próbować "rozepchnąć" ściany. Dobrze zakotwiona murłata jest kluczowym elementem, który przeciwdziała tym niekorzystnym siłom, zapewniając integralność więźby dachowej i całego budynku.

Konsekwencje błędów w kotwieniu murłaty mogą być bardzo poważne. Luźne połączenie może prowadzić do niestabilności więźby dachowej, skrzypienia, a nawet przemieszczania się elementów konstrukcyjnych. W skrajnych przypadkach, przy silnym wietrze lub obciążeniu śniegiem, może dojść do uszkodzenia konstrukcji dachu, zerwania jego fragmentów, a nawet do całkowitej katastrofy budowlanej, zagrażającej życiu i zdrowiu mieszkańców. Dlatego tak ważne jest, aby wykonanie tego elementu powierzyć doświadczonym fachowcom i ściśle przestrzegać zaleceń projektowych.

Co ile kotwa do murłaty? Konkretna odpowiedź i kluczowe zasady

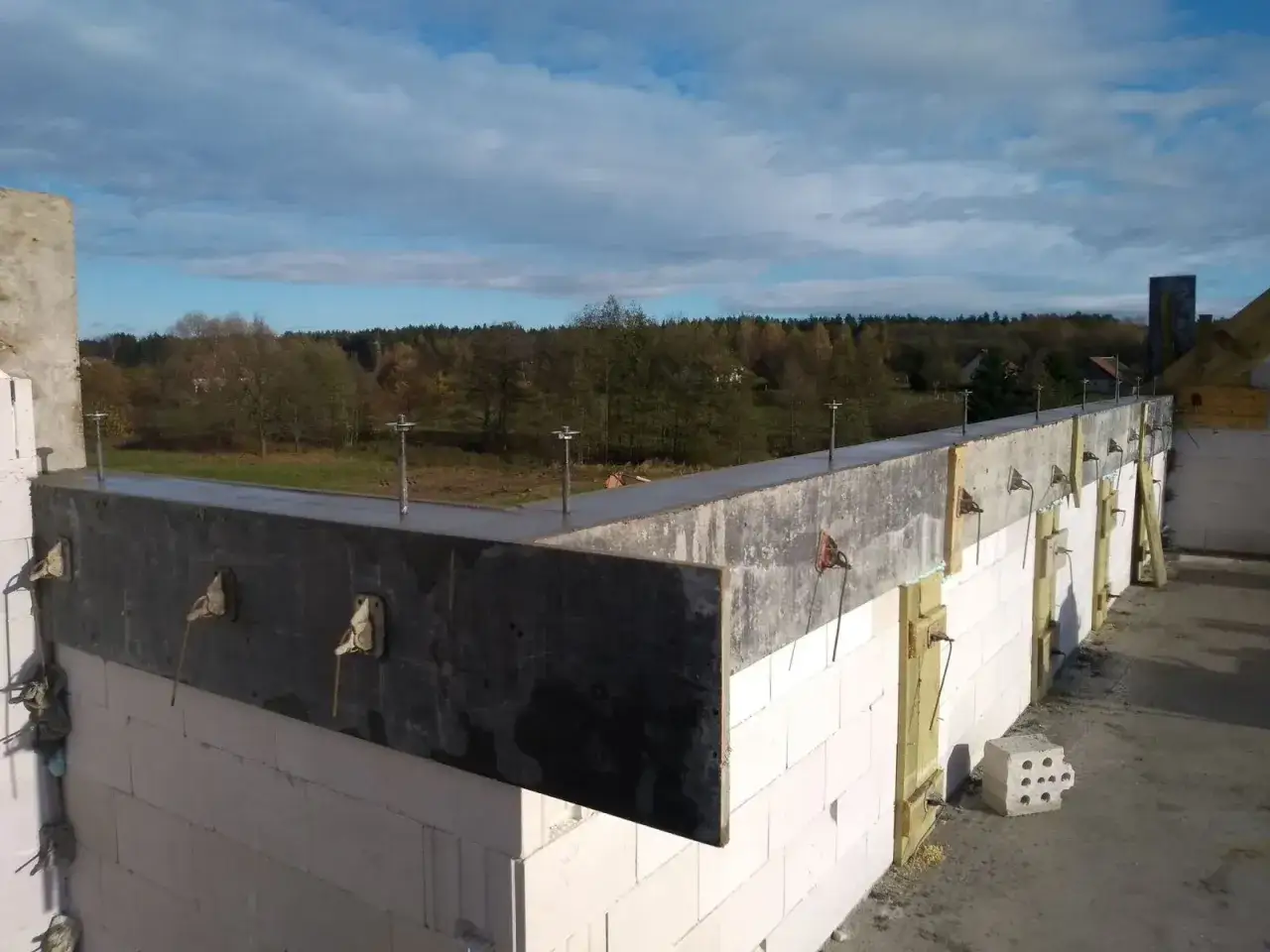

W praktyce budowlanej, dla typowych domów jednorodzinnych, standardowy rozstaw kotew mocujących murłatę do wieńca wynosi zazwyczaj od 1 do 1,5 metra. Niektórzy eksperci dopuszczają nieco szerszy zakres, od 80 cm do nawet 2 metrów, jednak zawsze warto pamiętać, że im gęstsze rozmieszczenie kotew, tym bezpieczniejsze i bardziej stabilne będzie połączenie. Bezpieczeństwo konstrukcji jest priorytetem, dlatego nie warto oszczędzać na ilości kotew.

Należy jednak zawsze pamiętać, że projekt konstrukcyjny jest dokumentem nadrzędnym. Ostateczny rozstaw kotew, ich średnica, klasa wytrzymałości oraz sposób montażu powinny być precyzyjnie określone przez konstruktora w projekcie budowlanym. Projektant bierze pod uwagę specyficzne warunki lokalne, obciążenia klimatyczne, geometrię dachu i rodzaj materiałów, aby zapewnić optymalne bezpieczeństwo dla danej inwestycji. Zawsze kierujcie się zapisami projektu, a nie ogólnymi wytycznymi.

Istnieją miejsca, w których kotwy należy rozmieszczać szczególnie gęsto. Są to tzw. punkty newralgiczne. Obowiązkowo kotwy montuje się w narożnikach wieńca, zazwyczaj w odległości około 15 cm od krawędzi. Należy je również zagęścić w miejscach łączenia poszczególnych odcinków murłaty. Dodatkowo, gęstszy rozstaw kotew jest wymagany w strefach zwiększonego obciążenia, na przykład tam, gdzie murłata opiera się na słupach konstrukcyjnych lub w okolicach okien dachowych, które stanowią dodatkowe obciążenie i punkt koncentracji naprężeń.

Kiedy standardowy rozstaw to za mało? Czynniki, które musisz wziąć pod uwagę

Polska podzielona jest na różne strefy obciążenia wiatrem i śniegiem. W regionach, gdzie występują silniejsze wiatry lub spodziewane są większe opady śniegu, konieczne jest zastosowanie gęstszego rozmieszczenia kotew lub kotew o wyższej wytrzymałości. Projektant konstrukcji, opierając się na aktualnych normach i mapach obciążeń, uwzględnia te czynniki, określając dokładne wymagania dotyczące kotwienia murłaty, aby zapewnić jej stabilność w każdych warunkach.

Rodzaj i kąt nachylenia dachu mają bezpośredni wpływ na siły działające na murłatę. Na przykład, strome dachy są bardziej narażone na działanie sił ssania wiatru, które próbują je "podnieść". W takich przypadkach, aby zapobiec zerwaniu więźby, często wymagane jest mocniejsze i gęstsze kotwienie murłaty. Z kolei dachy o mniejszym nachyleniu mogą być bardziej obciążone przez śnieg, co również wpływa na dobór parametrów kotwienia.

Ciężar pokrycia dachowego to kolejny istotny czynnik. Dach pokryty ciężką dachówką ceramiczną generuje znacznie większe obciążenie dla konstrukcji niż dach pokryty lekką blachodachówką. Im większy ciężar pokrycia, tym większe siły działają na murłatę i tym ważniejsze staje się jej solidne i odpowiednio gęsto rozmieszczone zakotwienie. Projektant musi wziąć pod uwagę masę docelowego pokrycia dachowego przy projektowaniu systemu kotwienia.

Konstrukcje rozporowe, takie jak dachy krokwiowo-jętkowe, wprowadzają dodatkowe wyzwania. W tego typu konstrukcjach krokwie, podparte na belkach poprzecznych (jętkach), generują siły rozporowe działające na ściany zewnętrzne. Murłata, będąca elementem przenoszącym te siły, musi być w takich przypadkach szczególnie mocno i stabilnie zakotwiona do wieńca, aby zapobiec jego rozparciu i potencjalnym uszkodzeniom konstrukcji ścian budynku.

Jaką kotwę do murłaty wybrać? Przegląd dostępnych technologii

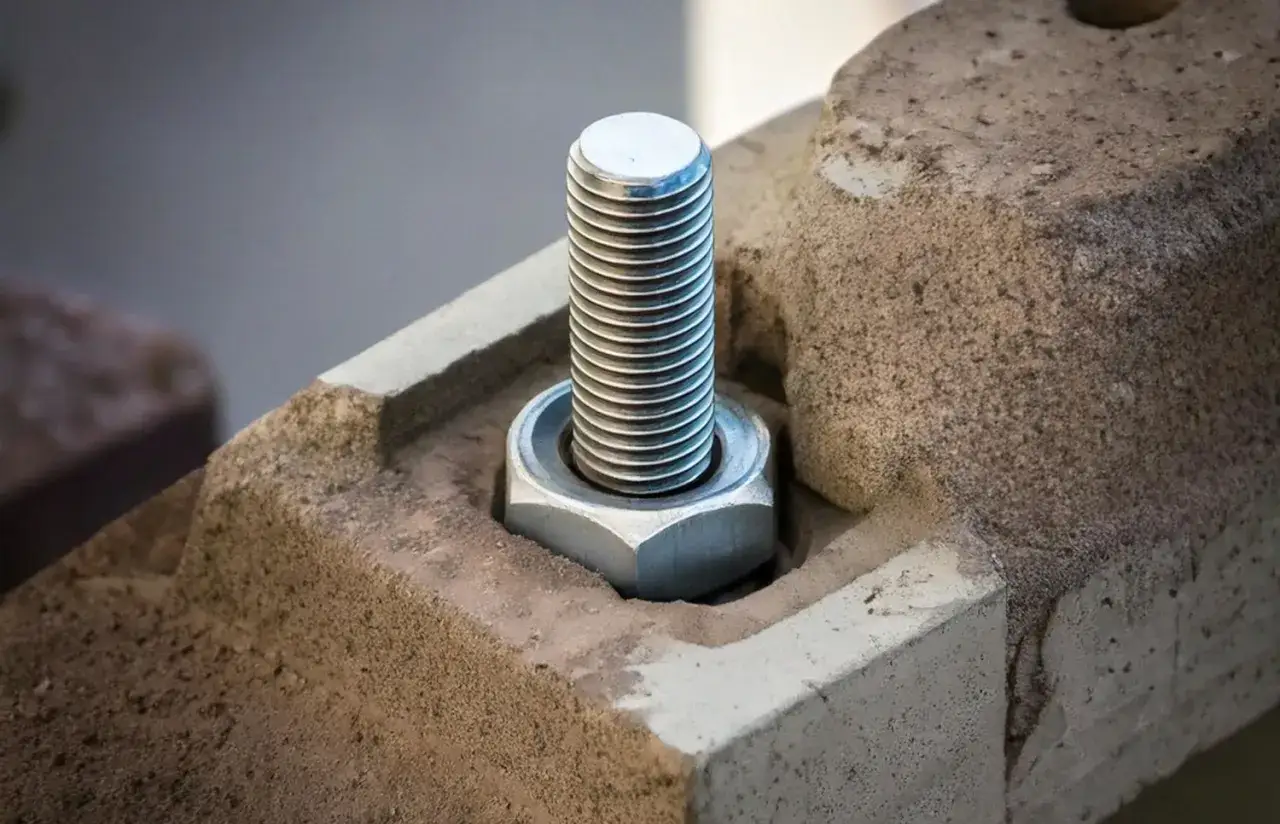

Jednym z najczęściej stosowanych rozwiązań są kotwy hakowe, znane również jako kotwy typu „J” lub „L”. Są to zazwyczaj pręty stalowe z zagiętym na końcu hakiem, które są zabetonowane w wieńcu na etapie jego wylewania. Ich zaletą jest trwałość i pewność zamocowania, pod warunkiem prawidłowego umieszczenia ich w betonie.

Alternatywą są kotwy mechaniczne, zwane też rozporowymi. Montuje się je w utwardzonym betonie wieńca poprzez wywiercenie otworu i wkręcenie kotwy. Ich główną zaletą jest możliwość montażu nawet po związaniu betonu, co czyni je przydatnymi w sytuacjach modernizacyjnych lub gdy zapomniano o wcześniejszym umieszczeniu kotew hakowych. Należy jednak upewnić się, że wybrany typ kotwy mechanicznej jest odpowiedni do obciążeń występujących w konstrukcji dachu.

Bardzo solidnym rozwiązaniem są kotwy chemiczne. Polegają one na zastosowaniu specjalnej żywicy chemicznej, która wypełnia otwór w betonie i otacza pręt kotwiący. Kotwy chemiczne charakteryzują się maksymalną wytrzymałością i są często stosowane jako rozwiązanie awaryjne, gdy konieczne jest dozbrojenie konstrukcji po związaniu betonu, lub w sytuacjach, gdy tradycyjne metody kotwienia są niewystarczające lub niemożliwe do zastosowania.

Niezależnie od wybranego typu kotwy, kluczowe znaczenie ma jej średnica i klasa wytrzymałości. Najczęściej stosuje się pręty gwintowane o średnicy M12, M14 lub M16, o klasie wytrzymałości minimum 5.6, a często 8.8 dla większych obciążeń. Ważna jest również długość zakotwienia pręta w betonie powinna ona wynosić co najmniej 40-krotność średnicy pręta, aby zapewnić odpowiednią nośność połączenia.

Montaż kotew i najczęstsze błędy wykonawcze – tego musisz unikać!

1. Błąd #1: Rozstaw „na oko” i ignorowanie zaleceń projektu. Jest to niedopuszczalne. Rozstaw kotew powinien być ściśle określony w projekcie konstrukcyjnym. Montaż „na oko” lub na podstawie niezweryfikowanych porad może prowadzić do zbyt rzadkiego rozmieszczenia kotew, co osłabia połączenie murłaty z wieńcem i naraża całą konstrukcję dachu na niestabilność, szczególnie w trudnych warunkach pogodowych.
2. Błąd #2: Kotwienie zbyt blisko krawędzi lub w narożnikach wieńca. Umieszczanie kotew zbyt blisko zewnętrznej krawędzi wieńca lub w samym narożniku może prowadzić do koncentracji naprężeń w betonie i jego lokalnego pękania. Wieniec może stracić swoją integralność, a połączenie murłaty z budynkiem stanie się słabe i niepewne.
3. Błąd #3: Kolizja kotwy z krokwią. Zdarza się, że położenie kotwy w wieńcu koliduje z miejscem, gdzie ma opierać się krokiew. Absolutnie niedopuszczalne jest podcinanie krokwi, aby dopasować ją do kotwy. Może to znacząco osłabić element więźby dachowej. W takiej sytuacji należy usunąć szpilkę (kotwę hakową) i zamiast niej, zgodnie z informacjami z "details", zastosować kotwę chemiczną umieszczoną obok, w odpowiedniej odległości od krawędzi i krokwi.
4. Błąd #4: Brak izolacji przeciwwilgociowej między wieńcem a murłatą. Drewno murłaty jest narażone na wilgoć z betonu wieńca. Brak odpowiedniej izolacji (np. z papy) między tymi elementami prowadzi do zawilgocenia drewna, co z czasem może skutkować jego gniciem, osłabieniem i rozwojem grzybów, a w konsekwencji zagrożeniem dla całej konstrukcji dachu.
5. Błąd #5: Zastosowanie nieodpowiednich podkładek i nieprawidłowe dokręcenie nakrętek. Podkładki pod nakrętkami kotew służą do rozłożenia sił dociskających murłatę do wieńca. Zbyt małe podkładki mogą powodować wgniatanie się w drewno, a zbyt duże mogą nie zapewnić odpowiedniego docisku. Niewłaściwe dokręcenie nakrętek zbyt luźne lub zbyt mocne również może prowadzić do problemów, wpływając na rozkład sił i stabilność połączenia.
