Kotwa rozporowa to specjalny element mocujący wykorzystywany w budownictwie. Służy do stabilnego łączenia różnych konstrukcji z materiałami budowlanymi. Jej główną zaletą jest mechanizm rozprężania, który zapewnia trwałe połączenie. System działania jest prosty - metalowy element rozszerza się w otworze po jego wkręceniu, co gwarantuje stabilność.
W praktyce stosuje się różne rodzaje kotew. Najpopularniejsze to kotwy mechaniczne, idealne do średnich obciążeń, oraz kotwy chemiczne, wykorzystywane przy cięższych elementach. Wybór odpowiedniej kotwy zależy od materiału podłoża, planowanych obciążeń i warunków środowiskowych.
Kluczowe informacje:- Kotwy rozporowe działają na zasadzie rozprężania w otworze
- Znajdują zastosowanie w mocowaniu balustrad, bram i konstrukcji metalowych
- Występują w dwóch głównych rodzajach: mechaniczne i chemiczne
- Zapewniają stabilność i bezpieczeństwo konstrukcji
- Wybór kotwy zależy od rodzaju podłoża i planowanego obciążenia
- Skutecznie działają w różnych materiałach budowlanych (beton, cegła)
Czym jest kotwa rozporowa?
Kotwa rozporowa to specjalistyczny element mocujący, który służy do trwałego łączenia konstrukcji z materiałami budowlanymi. System działania kotwy rozporowej opiera się na mechanizmie rozprężania, który zapewnia stabilne mocowanie w otworze montażowym.
Kotwa rozporowa do czego służy? Przede wszystkim znajduje zastosowanie przy montażu balustrad, poręczy, bram wjazdowych oraz ciężkich elementów wyposażenia. W przemyśle wykorzystuje się ją do mocowania maszyn i urządzeń, a w budownictwie mieszkaniowym do instalacji półek, szafek i elementów wykończeniowych.
W budownictwie jest niezbędnym elementem zapewniającym bezpieczeństwo konstrukcji. Gwarantuje stabilność mocowanych elementów nawet przy dużych obciążeniach. Prawidłowo zamontowana może służyć przez wiele lat bez utraty swoich właściwości.

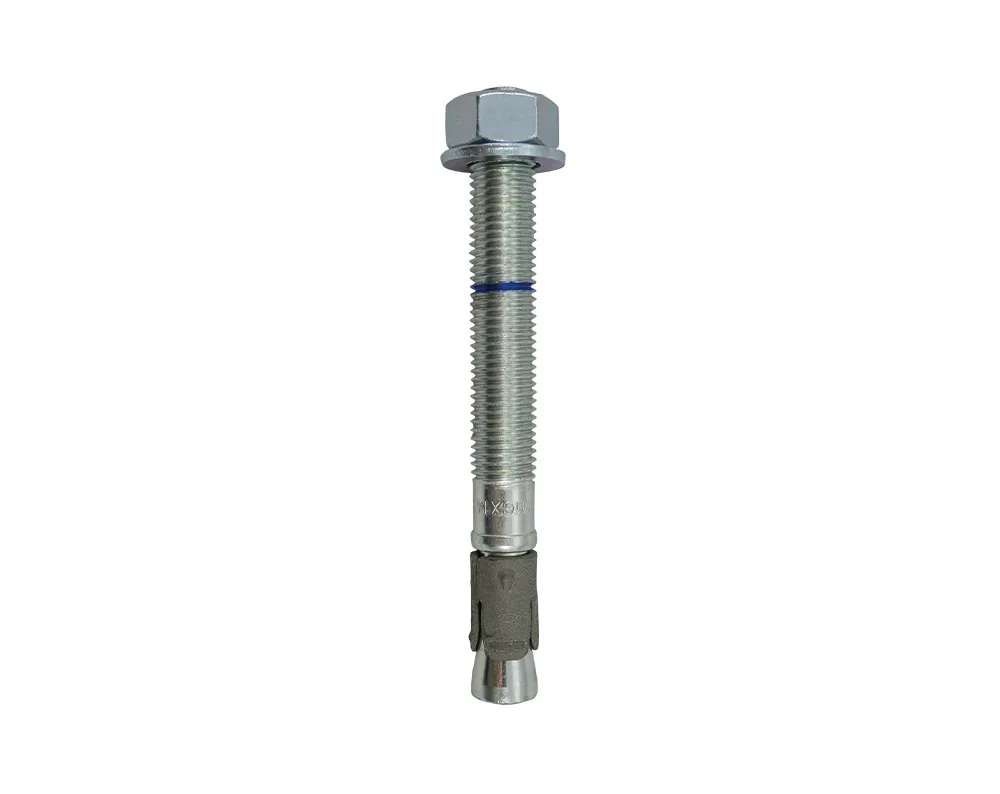

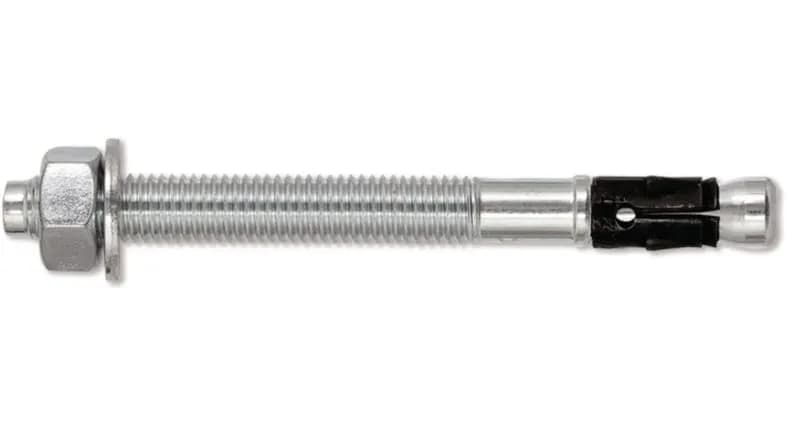

Budowa i elementy kotwy rozporowej
Konstrukcja kotwy rozporowej składa się z kilku precyzyjnie dopasowanych elementów, które współpracują ze sobą podczas montażu.
- Tuleja rozporowa - metalowa część zewnętrzna z nacięciami umożliwiającymi rozprężanie
- Trzpień rozporowy - element centralny wywołujący efekt rozpierania
- Kołnierz oporowy - zapewnia właściwe osadzenie kotwy w otworze
- Gwint - umożliwia dokręcenie i regulację siły rozprężania
- Podkładka - chroni powierzchnię mocowanego elementu i rozkłada nacisk
Każdy z tych elementów pełni kluczową rolę w procesie montażu. Ich wzajemne współdziałanie zapewnia optymalną siłę mocowania i trwałość połączenia.
Czytaj więcej: Jak zamontować kotwy do okna w 5 prostych krokach - kompletny poradnik
Zasada działania kotwy rozporowej
Mechanizm działania kotwy rozporowej opiera się na sile tarcia powstającej między rozprężoną tuleją a ściankami otworu. Podczas wkręcania trzpienia następuje rozparcie tulei, która dociska się do materiału. Siła docisku rośnie proporcjonalnie do momentu dokręcenia.
W pierwszej fazie jak działa kotwa rozporowa? Tuleja jest wprowadzana do wywierconego otworu. Następnie, poprzez wkręcanie śruby lub trzpienia, następuje stopniowe rozprężanie segmentów tulei. Te z kolei wywierają nacisk na ścianki otworu, tworząc stabilne połączenie.
W fazie końcowej rozprężona tuleja tworzy "kotwicę" w materiale podłoża. Dzięki odpowiedniemu ukształtowaniu segmentów rozporowych, siła wyrywająca jest skutecznie przenoszona na materiał podłoża.
Rodzaje kotew rozporowych i ich zastosowanie
Rodzaje kotew rozporowych różnią się konstrukcją i przeznaczeniem. Wybór odpowiedniego typu zależy od specyfiki projektu i warunków montażu.
| Typ | Zastosowanie | Zalety | Ograniczenia |
|---|---|---|---|
| Kotwy mechaniczne | Lekkie i średnie konstrukcje | Łatwy montaż, uniwersalność | Ograniczone obciążenia |
| Kotwy chemiczne | Ciężkie elementy konstrukcyjne | Najwyższa wytrzymałość | Długi czas utwardzania |
| Kotwy wbijane | Szybki montaż w betonie | Natychmiastowa nośność | Tylko do betonu |
| Kotwy segmentowe | Uniwersalne zastosowania | Dobra relacja ceny do jakości | Wymaga precyzyjnego montażu |
Do jakich materiałów stosować kotwy rozporowe?
Kotwy rozporowe można stosować w większości materiałów budowlanych, ale kluczowe jest dopasowanie typu kotwy do podłoża. Parametry montażowe różnią się w zależności od struktury materiału.
W betonie kotwy rozporowe osiągają najwyższą skuteczność. Zwarta struktura betonu zapewnia doskonałe warunki do rozprężania. Gwarantuje to maksymalną nośność połączenia.
Cegła pełna wymaga stosowania kotew o odpowiedniej długości i średnicy. Należy unikać montażu w spoinach między cegłami.
W pustakach konieczne jest stosowanie specjalnych kotew z tuleją siatkową. Zapobiega to uszkodzeniu ścianek pustaka podczas rozprężania.
Jak prawidłowo zamontować kotwę rozporową?
Montaż kotwy rozporowej wymaga odpowiedniego przygotowania. Kluczowe jest właściwe wykonanie otworu, jego oczyszczenie i sprawdzenie wymiarów. Precyzja na tym etapie wpływa na końcową wytrzymałość mocowania. Profesjonalny montaż gwarantuje bezpieczeństwo użytkowania.
- Wybór miejsca i oznaczenie punktu wiercenia
- Wiercenie otworu o odpowiedniej średnicy i głębokości
- Dokładne oczyszczenie otworu z pyłu i zwiercin
- Sprawdzenie głębokości i średnicy otworu
- Włożenie kotwy w otwór montażowy
- Wstępne dokręcenie kotwy
- Finalne dokręcenie z odpowiednim momentem
Po montażu należy sprawdzić stabilność połączenia. Kotwa nie powinna wykazywać luzów ani przesunięć.
Na co zwrócić uwagę przy doborze kotwy?
Średnica kotwy musi być dopasowana do obciążenia i rodzaju materiału. Dla lekkich elementów wystarczą kotwy o średnicy 6-8 mm, natomiast dla konstrukcji ciężkich stosuje się kotwy 12-16 mm.
Długość kotwy zależy od grubości mocowanego elementu i głębokości zakotwienia. Minimalna głębokość kotwienia powinna wynosić 4-6 średnic kotwy.
Materiał kotwy dobieramy do warunków eksploatacji. W środowisku agresywnym konieczne jest stosowanie kotew ze stali nierdzewnej. Do zastosowań wewnętrznych wystarczą kotwy ocynkowane.
Maksymalne obciążenia kotew rozporowych
Nośność kotwy zależy od wielu czynników. Kluczowe znaczenie ma rodzaj podłoża i sposób montażu.
| Typ kotwy | Beton | Cegła pełna | Pustak |
|---|---|---|---|
| M8 mechaniczna | 3,5 kN | 2,0 kN | 1,0 kN |
| M10 mechaniczna | 5,0 kN | 3,0 kN | 1,5 kN |
| M12 chemiczna | 8,0 kN | 4,5 kN | 2,5 kN |
Przy projektowaniu należy uwzględnić współczynnik bezpieczeństwa. Zaleca się przyjmowanie obciążeń użytkowych na poziomie 25% nośności charakterystycznej. Zawsze należy stosować się do wytycznych producenta.
Typowe błędy przy montażu kotew
Niewłaściwy montaż może znacząco obniżyć nośność kotwy. Najczęściej popełniane błędy wynikają z pośpiechu lub niedokładności.
Zbyt mała głębokość otworu uniemożliwia prawidłowe rozparcie kotwy. Skutkuje to niestabilnym mocowaniem i ryzykiem wyrwania. Zawsze należy przestrzegać minimalnej głębokości kotwienia.
Nieoczyszczony otwór z pyłu i zwiercin zmniejsza przyczepność kotwy. Pył działa jak warstwa poślizgowa, redukując siłę tarcia. Każdy otwór należy dokładnie przedmuchać i wyszczotkować.
Właściwy montaż wymaga użycia odpowiednich narzędzi i zachowania kolejności działań. Dokładne przestrzeganie instrukcji producenta pozwoli uniknąć większości problemów.
Kotwy rozporowe - kompleksowy przewodnik montażu i zastosowania
Kotwy rozporowe stanowią kluczowy element w nowoczesnym budownictwie, zapewniając stabilne i trwałe mocowanie różnorodnych konstrukcji. Dzięki swojej wszechstronności i różnym wariantom wykonania, znajdują zastosowanie zarówno w prostych pracach domowych, jak i profesjonalnych projektach budowlanych.
Sukces montażu zależy od trzech kluczowych czynników: właściwego doboru typu kotwy, precyzyjnego wykonania otworu montażowego oraz poprawnej techniki instalacji. Przestrzeganie tych zasad gwarantuje bezpieczne i trwałe połączenie, które wytrzyma planowane obciążenia.
Przed rozpoczęciem prac zawsze warto przeanalizować rodzaj podłoża i przewidywane obciążenia. Właściwe dopasowanie parametrów kotwy do warunków montażu pozwoli uniknąć typowych błędów i zapewni długotrwałe, bezpieczne użytkowanie zamocowanych elementów.
