Montaż klimatyzacji split krok po kroku: Poradnik DIY i F-gaz

Ten artykuł to kompleksowy przewodnik po samodzielnym montażu klimatyzatora typu split, stworzony z myślą o użytkownikach poszukujących praktycznych instrukcji DIY. Dowiesz się, jak krok po kroku przeprowadzić instalację, jakie narzędzia są niezbędne oraz na co zwrócić szczególną uwagę, aby montaż był bezpieczny, efektywny i zgodny z przepisami.

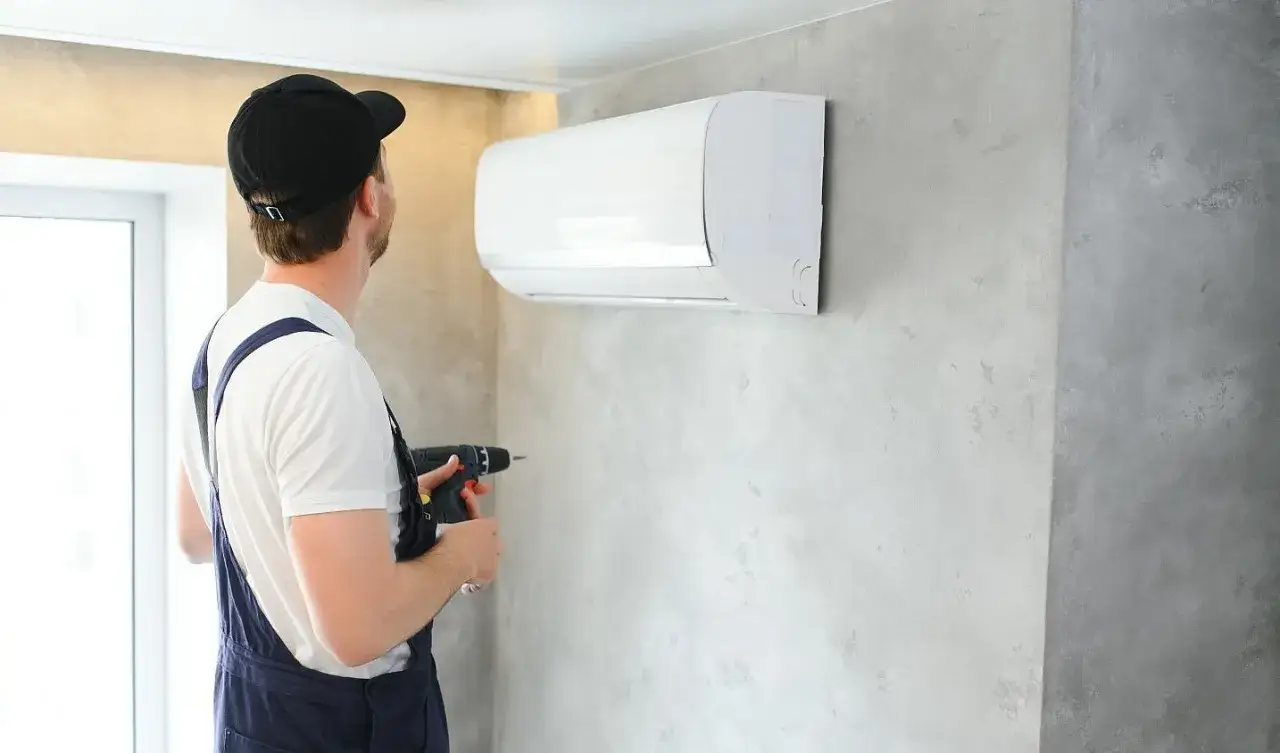

Czy samodzielny montaż klimatyzacji jest legalny i opłacalny? Kluczowe fakty, które musisz znać

Zastanawiasz się, czy możesz samodzielnie zamontować klimatyzację typu split? Odpowiedź nie jest prosta. Choć wiele prac instalacyjnych możesz wykonać sam, kluczowe etapy związane z układem chłodniczym są obwarowane przepisami. W Polsce obowiązuje ustawa z dnia 15 maja 2015 r. o substancjach zubożających warstwę ozonową oraz o niektórych fluorowanych gazach cieplarnianych, potocznie zwana ustawą F-gazową. Ustawa ta nakłada obowiązek posiadania odpowiednich uprawnień na osoby wykonujące czynności przy urządzeniach chłodniczych, takie jak napełnianie czynnikiem, próba szczelności czy tworzenie próżni w układzie. Oznacza to, że choć możesz zamontować jednostki, przygotować otwory i poprowadzić instalację, to finalne uruchomienie i "domknięcie" układu musi wykonać certyfikowany fachowiec. Brak takiego certyfikatu i samodzielne uruchomienie systemu grozi nie tylko problemami prawnymi, ale przede wszystkim utratą gwarancji na urządzenie. Producenci często wymagają protokołu z uruchomienia przez uprawnionego serwisanta jako warunku udzielenia gwarancji.

Porównując opłacalność, warto wziąć pod uwagę koszt zakupu specjalistycznego sprzętu, takiego jak pompa próżniowa czy manometry. Jeśli planujesz montaż tylko jednego klimatyzatora, koszt zakupu tych narzędzi może przewyższyć cenę usługi profesjonalnej firmy. Z drugiej strony, jeśli posiadasz już część narzędzi lub masz w planach montaż kilku urządzeń w przyszłości, samodzielne wykonanie części prac może przynieść oszczędności. Pamiętaj jednak, że precyzja i wiedza są kluczowe, a błędy mogą prowadzić do kosztownych napraw.

Planowanie to podstawa: Jak idealnie wybrać miejsce dla jednostki wewnętrznej i zewnętrznej?

Wybór lokalizacji jednostki wewnętrznej

Pierwszym krokiem jest wybór optymalnego miejsca dla jednostki wewnętrznej. Kluczowe są tu dwa aspekty: efektywność chłodzenia i komfort użytkowników. Jednostka powinna być zamontowana wysoko na ścianie, z dala od bezpośredniego nawiewu na miejsca, gdzie przebywają ludzie np. nad łóżkiem, sofą czy biurkiem. Bezpośredni strumień zimnego powietrza może być nieprzyjemny, a nawet szkodliwy dla zdrowia. Pamiętaj, że klimatyzator chłodzi powietrze i rozprowadza je po pomieszczeniu, dlatego umieszczenie go w centralnym punkcie, gdzie cyrkulacja jest najlepsza, zapewni równomierne chłodzenie całego wnętrza. Zwróć też uwagę na estetykę wybierz miejsce, które nie będzie kolidowało z wystrojem wnętrza i pozwoli na łatwe poprowadzenie instalacji.

Lokalizacja jednostki zewnętrznej

Jednostka zewnętrzna, czyli agregat, wymaga równie starannego zaplanowania. Powinna być zamontowana w miejscu, które zapewnia jej swobodną cyrkulację powietrza unikaj ciasnych wnęk czy miejsc osłoniętych z każdej strony. Zbyt mała przestrzeń wokół agregatu może prowadzić do przegrzewania się urządzenia i spadku jego wydajności. Ważna jest również ochrona przed bezpośrednim nasłonecznieniem, które dodatkowo obciąża urządzenie w upalne dni. Idealne miejsce to zacieniony fragment elewacji, balkon lub specjalny wspornik. Pamiętaj o komforcie sąsiadów jednostka zewnętrzna generuje hałas, dlatego jej montaż powinien być przemyślany tak, aby jego poziom był jak najniższy dla otoczenia. Upewnij się również, że podłoże, na którym będzie montowana jednostka, jest stabilne i równe.

Formalności w budynkach wielorodzinnych

Jeśli mieszkasz w bloku lub innym budynku wielorodzinnym, montaż jednostki zewnętrznej na elewacji lub balkonie stanowi ingerencję w część wspólną budynku. Zanim podejmiesz jakiekolwiek działania, koniecznie uzyskaj zgodę zarządcy nieruchomości spółdzielni mieszkaniowej lub wspólnoty. Często wymaga to złożenia pisemnego wniosku i przedstawienia planowanego sposobu montażu. Bez takiej zgody instalacja może zostać uznana za samowolną i prowadzić do problemów prawnych.

Niezbędnik instalatora-amatora: Kompletna lista narzędzi i materiałów

Aby samodzielnie przystąpić do montażu klimatyzatora, potrzebujesz odpowiedniego zestawu narzędzi i materiałów. Możemy je podzielić na te podstawowe, które często znajdują się w domowym warsztacie, oraz te specjalistyczne, niezbędne do pracy z układem chłodniczym.

Podstawowe narzędzia

• Wiertarka udarowa z otwornicą: Niezbędna do wykonania otworu w ścianie o średnicy około 60-65 mm, przez który przeprowadzone zostaną instalacje.
• Poziomica: Kluczowa do precyzyjnego wypoziomowania stelaża jednostki wewnętrznej oraz jednostki zewnętrznej.
• Miarka: Do dokładnego wymierzenia odległości i długości instalacji.
• Zestaw kluczy: W tym klucze płasko-oczkowe, klucze imbusowe oraz klucz dynamometryczny (do dokręcania połączeń z odpowiednim momentem).
• Śrubokręty: Różne rodzaje i rozmiary do montażu obudów i podłączeń elektrycznych.
• Nóż: Do cięcia izolacji i innych materiałów.
• Klucz nastawny (francuski): Przydatny do różnych prac montażowych.
• Młotek: Do osadzania kołków rozporowych.

Przeczytaj również: Ile tynku na m2 – uniknij kosztownych pomyłek w obliczeniach materiałowych

Specjalistyczny sprzęt do układu chłodniczego

Te narzędzia są niezbędne do prawidłowego wykonania prac przy czynniku chłodniczym i wymagają często specjalistycznej wiedzy:

• Pompa próżniowa: Służy do usunięcia powietrza i wilgoci z instalacji freonowej, co jest krytyczne dla jej prawidłowego działania.
• Manometry chłodnicze (zestaw): Umożliwiają pomiar ciśnienia czynnika chłodniczego w układzie, co jest niezbędne podczas napełniania i diagnostyki.
• Kielicharka do rur miedzianych: Narzędzie do precyzyjnego przygotowania końcówek rur miedzianych (wykonania tzw. kielicha), co zapewnia szczelność połączeń.
• Nóż do obcinania rur miedzianych: Zapewnia czyste i proste cięcie rur, co jest ważne dla szczelności kielichów.
• Giętarka do rur miedzianych: Pozwala na bezpieczne gięcie rur bez ich zaginania, co zapobiega utracie przepływu czynnika.

Oprócz narzędzi, będziesz potrzebować również materiałów instalacyjnych. Są to przede wszystkim odpowiednio dobrane rury miedziane (o średnicy zgodnej z zaleceniami producenta klimatyzatora), przewody elektryczne do połączenia jednostek, wąż do odprowadzania skroplin oraz materiały izolacyjne, które zapobiegają utracie zimna i kondensacji pary wodnej na rurach.

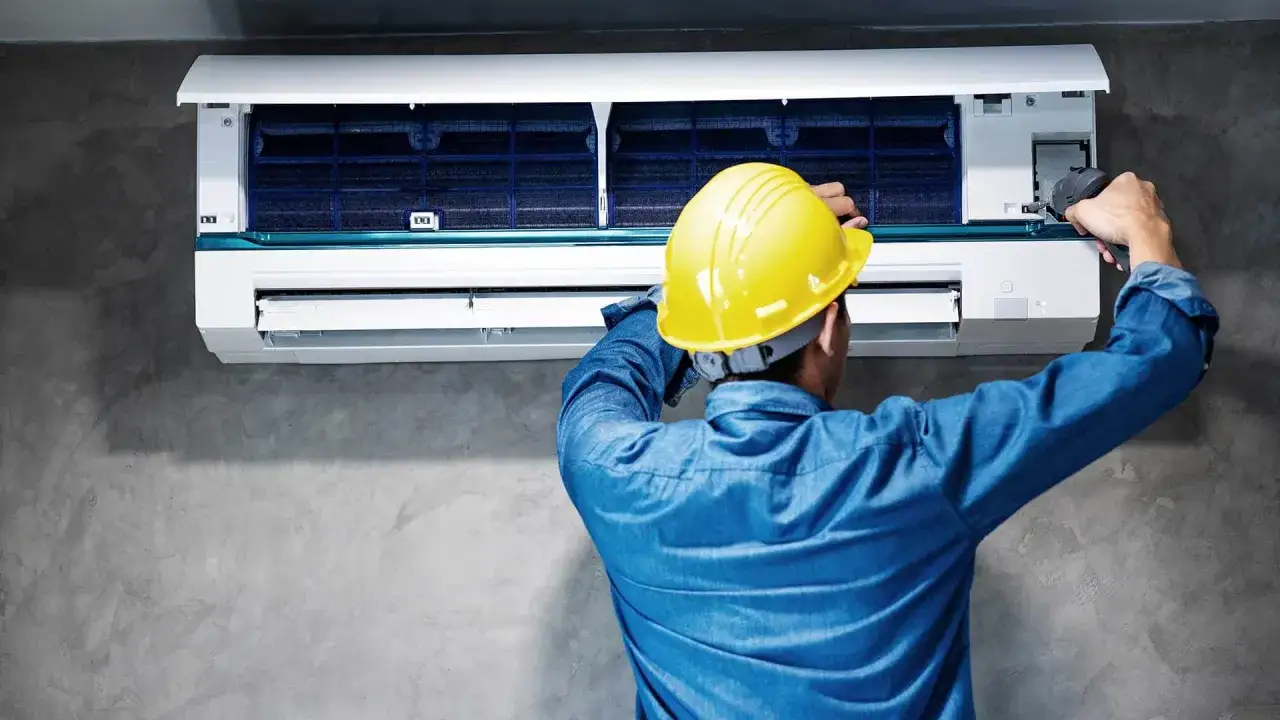

Montaż jednostki wewnętrznej krok po kroku: Od szablonu do zawieszenia urządzenia

Montaż jednostki wewnętrznej wymaga precyzji i uwagi. Oto, jak krok po kroku wykonać tę część instalacji:

1. Przygotowanie miejsca i zaznaczenie punktów montażowych: Na wybranej ścianie, na odpowiedniej wysokości (zwykle ok. 15-20 cm od sufitu), umieść szablon montażowy dołączony do jednostki. Używając poziomicy, upewnij się, że stelaż jest idealnie wypoziomowany. Zaznacz ołówkiem miejsca, w których będą wiercone otwory na śruby mocujące oraz otwór na przejście instalacji.
2. Wykonanie przewiertu przez ścianę: Używając wiertarki udarowej z otwornicą o średnicy ok. 60-65 mm, wykonaj otwór przez ścianę w zaznaczonym miejscu. Ważne: Wiercenie powinno odbywać się z lekkim spadkiem na zewnątrz budynku (ok. 1-2 stopnie), aby ułatwić odprowadzanie skroplin. Aby zminimalizować bałagan, możesz przykleić folię z wyciętym otworem pod miejscem wiercenia lub poprosić kogoś o pomoc w jej przytrzymywaniu.
3. Montaż stelaża na ścianie: Po wykonaniu otworu, wkręć kołki rozporowe w zaznaczone wcześniej miejsca (jeśli ściana tego wymaga) i przykręć stelaż montażowy do ściany. Upewnij się, że konstrukcja jest solidna i stabilnie zamocowana.
4. Przygotowanie i przeciągnięcie instalacji: Przygotuj rury miedziane, przewody elektryczne oraz wąż do odprowadzania skroplin. Zabezpiecz końcówki rur miedzianych przed zabrudzeniem. Ostrożnie przeciągnij wszystkie elementy przez wykonany w ścianie otwór. Pamiętaj o zachowaniu odpowiedniego promienia gięcia dla rur miedzianych, aby ich nie uszkodzić.
5. Zawieszenie jednostki wewnętrznej: Po przeciągnięciu instalacji, ostrożnie zawieś jednostkę wewnętrzną na zamontowanym stelażu. Upewnij się, że jest ona stabilnie osadzona i nie ma luzów.

Pamiętaj, że podczas tych prac należy zachować szczególną ostrożność, aby nie uszkodzić żadnego z elementów instalacji.

Instalacja jednostki zewnętrznej: Solidne i ciche mocowanie agregatu

Montaż jednostki zewnętrznej, czyli agregatu, wymaga solidnego mocowania, które zapewni stabilność i zminimalizuje przenoszenie drgań.

1. Wybór i montaż wspornika: Jednostkę zewnętrzną można zamontować na kilka sposobów: na specjalnym wsporniku przykręconym do elewacji, na balkonie lub na dachu. Wybór zależy od warunków technicznych i lokalnych przepisów. Niezależnie od metody, wspornik musi być solidnie i trwale zamocowany do konstrukcji budynku, aby zapewnić bezpieczeństwo i stabilność agregatu. Użyj odpowiednich kotew lub śrub, dopasowanych do materiału, z którego wykonana jest ściana lub inna powierzchnia montażowa.
2. Montaż podkładek antywibracyjnych: To niezwykle ważny element, często pomijany przez amatorów. Podkładki antywibracyjne, wykonane z gumy lub innego materiału tłumiącego, umieszcza się między podstawą agregatu a wspornikiem. Ich zadaniem jest redukcja drgań i hałasu przenoszonych na konstrukcję budynku. Bez nich jednostka zewnętrzna może generować uciążliwy hałas, a nawet powodować uszkodzenia w strukturze budynku.
3. Osadzenie agregatu: Po zamocowaniu wspornika i podkładek, ostrożnie umieść jednostkę zewnętrzną na przygotowanej konstrukcji. Upewnij się, że jest ona stabilnie osadzona i wyrównana.

Pamiętaj, że jednostka zewnętrzna powinna być zamontowana w miejscu zapewniającym dobrą cyrkulację powietrza i chronionym przed bezpośrednim nasłonecznieniem, co zostało omówione wcześniej.

Łączenie jednostek i odprowadzanie skroplin: Nerw centralny Twojego systemu

Po zamontowaniu obu jednostek, kluczowe jest ich prawidłowe połączenie oraz zapewnienie skutecznego odprowadzania skroplin.

1. Łączenie rur miedzianych: To jeden z najbardziej newralgicznych etapów. Rury miedziane, które doprowadzają czynnik chłodniczy, muszą być połączone ze sobą i z jednostkami w sposób absolutnie szczelny. Najczęściej stosowaną metodą jest kielichowanie. Polega ono na precyzyjnym rozszerzeniu końcówki jednej rury za pomocą kielicharki, tak aby pasowała do drugiej rury. Połączenie jest następnie dokręcane za pomocą specjalnych nakrętek. Nieszczelne kielichy to jedna z najczęstszych przyczyn problemów z klimatyzacją.
2. Podłączenie instalacji freonowej i elektrycznej: Po połączeniu rur miedzianych, należy podłączyć instalację freonową do obu jednostek. Następnie przeprowadza się połączenia elektryczne przewód zasilający do jednostki zewnętrznej oraz przewody sterujące łączące obie jednostki. Ważne: Prace elektryczne powinny być wykonywane zgodnie ze schematem producenta i z zachowaniem wszelkich zasad bezpieczeństwa. Jeśli nie masz pewności, zleć ten etap elektrykowi.
3. System odprowadzania skroplin: Klimatyzator podczas pracy skrapla wilgoć z powietrza, tworząc wodę (skropliny). Niewłaściwe odprowadzanie tej wody może prowadzić do poważnych problemów, takich jak zalanie ścian, rozwój pleśni i grzybów, a nawet uszkodzenie urządzenia. Kluczowe jest zapewnienie odpowiedniego spadku grawitacyjnego dla węża odprowadzającego skropliny zazwyczaj wynosi on 1-2 stopnie na metr bieżący. Skropliny można odprowadzać na kilka sposobów:
   • Do kanalizacji: Jest to najwygodniejsze rozwiązanie, wymaga jednak zastosowania specjalnego syfonu, który zapobiega cofaniu się zapachów z kanalizacji.
   • Na zewnątrz budynku: Woda może być odprowadzana bezpośrednio na zewnątrz, np. do rynny lub na teren zielony. Należy jednak upewnić się, że nie będzie to stwarzać problemów dla sąsiadów lub powodować zastojów wody.
   • Do specjalnego zbiornika: W sytuacji, gdy odprowadzenie do kanalizacji lub na zewnątrz jest niemożliwe, można zastosować zbiornik na skropliny z automatycznym czujnikiem poziomu wody i pompą.
   Niezależnie od wybranej metody, upewnij się, że droga odprowadzania skroplin jest drożna i nie będzie się zatykać.

Prawidłowe połączenie jednostek i zapewnienie drożnego odprowadzania skroplin to fundament prawidłowego działania systemu klimatyzacji.

Finalizacja przez profesjonalistę: Dlaczego ten etap musisz zlecić fachowcowi?

Jak już wielokrotnie podkreślaliśmy, ostatnie etapy montażu klimatyzacji, związane bezpośrednio z układem chłodniczym, wymagają wiedzy i uprawnień. Zlecenie ich certyfikowanemu fachowcowi z uprawnieniami F-gazowymi jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa i długowieczności Twojego urządzenia.

1. Próba szczelności azotem: Przed napełnieniem układu czynnikiem chłodniczym, fachowiec przeprowadza próbę szczelności instalacji za pomocą azotu. Podłącza butlę z azotem do instalacji i wprowadza gaz pod odpowiednim ciśnieniem. Następnie obserwuje, czy ciśnienie spada. Jeśli tak, oznacza to, że w układzie istnieją nieszczelności, które należy zlokalizować i usunąć. Jest to kluczowy krok, ponieważ wyciek czynnika chłodniczego jest nie tylko szkodliwy dla środowiska, ale także prowadzi do spadku wydajności klimatyzatora i jego uszkodzenia.
2. Tworzenie próżni w układzie: Po upewnieniu się, że instalacja jest szczelna, fachowiec podłącza pompę próżniową. Jej zadaniem jest usunięcie z układu powietrza i wszelkiej wilgoci. Powietrze i wilgoć w układzie chłodniczym mogą prowadzić do korozji elementów, tworzenia się szronu w układzie i obniżenia jego wydajności. Proces ten trwa zazwyczaj od kilkunastu minut do godziny, w zależności od długości instalacji i mocy pompy.
3. Uruchomienie układu i pierwsze włączenie klimatyzatora: Po stworzeniu próżni, fachowiec odcina pompę i otwiera zawory, umożliwiając czynnikowi chłodniczemu swobodny przepływ w układzie. Następnie dokonuje pierwszego uruchomienia klimatyzatora. W tym momencie sprawdza wszystkie parametry pracy urządzenia: ciśnienie czynnika, temperaturę, pobór prądu, a także poprawność działania wentylatorów i trybów pracy. W razie potrzeby dokonuje drobnych korekt, aby zapewnić optymalne działanie systemu.

Pamiętaj, że fachowiec powinien wystawić Ci protokół z uruchomienia klimatyzatora, który jest niezbędny do zachowania gwarancji producenta.

Najczęstsze błędy amatorów i jak ich unikać – ucz się na cudzych potknięciach!

Nawet przy najlepszych chęciach, samodzielny montaż klimatyzacji może wiązać się z popełnieniem błędów. Oto najczęściej występujące problemy i wskazówki, jak ich unikać:

• Błąd #1: Niewłaściwa lokalizacja jednostek i jej konsekwencje

  Problem: Umieszczenie jednostki wewnętrznej tak, że nawiew skierowany jest bezpośrednio na miejsca, gdzie ludzie najczęściej przebywają (np. łóżko, kanapa, biurko). Powoduje to dyskomfort, a nawet problemy zdrowotne. Z kolei jednostka zewnętrzna zamontowana w silnie nasłonecznionym miejscu, bez zapewnienia odpowiedniej cyrkulacji powietrza, pracuje mniej wydajnie i szybciej się zużywa.

  Jak unikać: Zawsze planuj lokalizację jednostki wewnętrznej tak, aby nawiew kierowany był w stronę otwartej przestrzeni, a nie bezpośrednio na ludzi. Jednostkę zewnętrzną montuj w miejscu zacienionym, z dala od źródeł ciepła i zapewnij jej swobodny przepływ powietrza z każdej strony (minimum 30-50 cm wolnej przestrzeni).

• Błąd #2: Problemy ze skroplinami zatkany odpływ i cofająca się woda

  Problem: Brak zachowania odpowiedniego spadku grawitacyjnego dla węża odprowadzającego skropliny (powinien wynosić ok. 1-2 stopnie na metr). Może to prowadzić do zastoju wody, cofania się jej do jednostki wewnętrznej, a w konsekwencji do zagrzybienia, nieprzyjemnego zapachu i uszkodzenia elementów klimatyzatora lub ścian.

  Jak unikać: Zawsze układaj wąż odprowadzający skropliny z odpowiednim spadkiem w kierunku odpływu. Upewnij się, że droga odprowadzania jest prosta i nie ma możliwości jej zablokowania przez zanieczyszczenia. Rozważ montaż syfonu, jeśli odprowadzasz wodę do kanalizacji.

• Błąd #3: Nieszczelne kielichy i utrata czynnika chłodniczego

  Problem: Niedokładne wykonanie kielichów na rurach miedzianych lub zbyt słabe dokręcenie połączeń. Skutkuje to powolnym lub gwałtownym wyciekiem czynnika chłodniczego, co obniża wydajność klimatyzatora, prowadzi do jego uszkodzenia (np. zamarzania wymiennika ciepła) i jest szkodliwe dla środowiska.

  Jak unikać: Używaj dobrej jakości kielicharki i precyzyjnie wykonuj kielichy. Dokręcaj nakrętki połączeń z odpowiednim momentem, najlepiej przy użyciu klucza dynamometrycznego. Pamiętaj, że te połączenia muszą być absolutnie szczelne.

• Dodatkowy błąd: Brak podkładek antywibracyjnych

  Problem: Montaż jednostki zewnętrznej bezpośrednio na wsporniku, bez zastosowania podkładek antywibracyjnych. Powoduje to przenoszenie drgań i hałasu generowanego przez agregat na konstrukcję budynku (elewację, balkon). Może to być uciążliwe dla domowników i sąsiadów, a w dłuższej perspektywie prowadzić do osłabienia konstrukcji.

  Jak unikać: Zawsze stosuj podkładki antywibracyjne między podstawą jednostki zewnętrznej a wspornikiem montażowym. Są to zazwyczaj gumowe elementy, które skutecznie tłumią wibracje.

Pamiętaj, że choć samodzielny montaż może wydawać się kuszący ze względu na potencjalne oszczędności, to błędy popełnione na etapie instalacji mogą generować znacznie większe koszty naprawy i serwisowania w przyszłości. Zawsze stawiaj na precyzję i bezpieczeństwo.
