Mocowanie belki do ściany z ociepleniem: Poradnik krok po kroku

Mocowanie belki do ściany ocieplonej styropianem to zadanie, które na pierwszy rzut oka może wydawać się proste, jednak wymaga precyzji i znajomości odpowiednich technik. Styropian, choć świetnie izoluje, nie jest materiałem konstrukcyjnym. Oznacza to, że nie może przenosić znaczących obciążeń. Dlatego kluczowe jest, aby wszelkie elementy mocowane do ściany ocieplonej przenosiły ciężar bezpośrednio na jej właściwą, nośną strukturę czyli mur konstrukcyjny. Zaniedbanie tej zasady może prowadzić do poważnych problemów, od uszkodzenia elewacji, przez powstawanie mostków termicznych, aż po ryzyko niestabilności mocowanej konstrukcji. W tym artykule przeprowadzę Cię przez proces bezpiecznego i skutecznego montażu, wyjaśniając, dlaczego odpowiednia metoda i staranność są absolutnie kluczowe.

Dlaczego prawidłowe zamocowanie belki w ocieplonej ścianie to fundament bezpieczeństwa?

Kiedy mówimy o mocowaniu czegokolwiek do ściany pokrytej styropianem, musimy pamiętać o podstawowej zasadzie fizyki budowlanej: styropian nie przenosi obciążeń. Jego zadaniem jest izolacja termiczna, a nie podtrzymywanie ciężaru. Próba zamocowania ciężkiej belki bezpośrednio w warstwie styropianu jest jak próba powieszenia obrazu na firance po prostu się nie uda i skończy się uszkodzeniem. Całe obciążenie, które będzie działać na belkę, musi być efektywnie przeniesione na ścianę nośną, czyli na właściwy mur, z którego zbudowany jest budynek. Pominięcie tej zasady, na przykład przez zbyt krótkie kotwy, które nie sięgają muru konstrukcyjnego, może prowadzić do szeregu negatywnych konsekwencji. Najpoważniejsze z nich to powstawanie mostków termicznych miejsc, przez które ciepło ucieka z budynku, co zwiększa rachunki za ogrzewanie i może sprzyjać powstawaniu wilgoci. Ponadto, niestabilne mocowanie może skutkować uszkodzeniem elewacji, a w skrajnych przypadkach, gdy obciążenie jest duże, nawet awarią całej konstrukcji. Dlatego tak ważne jest, aby zrozumieć, że punktem odniesienia dla naszego montażu jest zawsze solidny mur, a styropian traktujemy jako warstwę izolacyjną, którą należy w odpowiedni sposób "przejść", nie obciążając jej.

Krok 1: Analiza ściany i dobór technologii – co musisz wiedzieć przed rozpoczęciem prac?

Zanim przystąpimy do jakichkolwiek prac montażowych, kluczowe jest przeprowadzenie dokładnej analizy warunków panujących na ścianie. To etap, który pozwoli nam dobrać najodpowiedniejszą metodę i materiały, gwarantując bezpieczeństwo i trwałość wykonania. Musimy zebrać kilka kluczowych informacji:

• Rozpoznanie materiału ściany konstrukcyjnej: To absolutna podstawa. Musimy wiedzieć, z czego zbudowany jest mur nośny, do którego będziemy kotwić belkę. Czy jest to beton, cegła pełna, pustak ceramiczny, czy może bloczki z betonu komórkowego? Różne materiały wymagają zastosowania różnych rodzajów kotew i chemii budowlanej. Na przykład, do betonu i cegły pełnej często stosuje się kotwy chemiczne, podczas gdy do bloczków z betonu komórkowego mogą być potrzebne specjalne kołki lub żywice.
• Pomiar grubości ocieplenia: Precyzyjne określenie grubości warstwy styropianu, a także ewentualnego tynku zewnętrznego, jest niezbędne do dobrania odpowiedniej długości mocowań. Musimy wziąć pod uwagę nie tylko grubość izolacji, ale także potrzebną głębokość zakotwienia w ścianie nośnej (zazwyczaj minimum 8-10 cm) oraz grubość samej belki, którą będziemy montować. Zbyt krótkie mocowania nie sięgną muru konstrukcyjnego, a zbyt długie mogą być niepraktyczne i generować niepotrzebne koszty.
• Ocena wagi i przeznaczenia belki: Zastanówmy się, jakie obciążenie będzie przenosić belka. Czy będzie to lekka, dekoracyjna półka, czy może element konstrukcyjny, taki jak wspornik pod markizę, balustradę, a nawet niewielki balkon? Im większe obciążenie, tym bardziej wytrzymałe muszą być zastosowane systemy mocowania i tym więcej punktów kotwienia będziemy potrzebować.

Przegląd sprawdzonych metod montażu: od kotew chemicznych po systemy dystansowe

Wybór odpowiedniej metody montażu jest kluczowy dla zapewnienia bezpieczeństwa i trwałości konstrukcji. Na rynku dostępnych jest kilka sprawdzonych rozwiązań, z których każde ma swoje specyficzne zastosowanie i zalety. Oto przegląd najskuteczniejszych z nich:

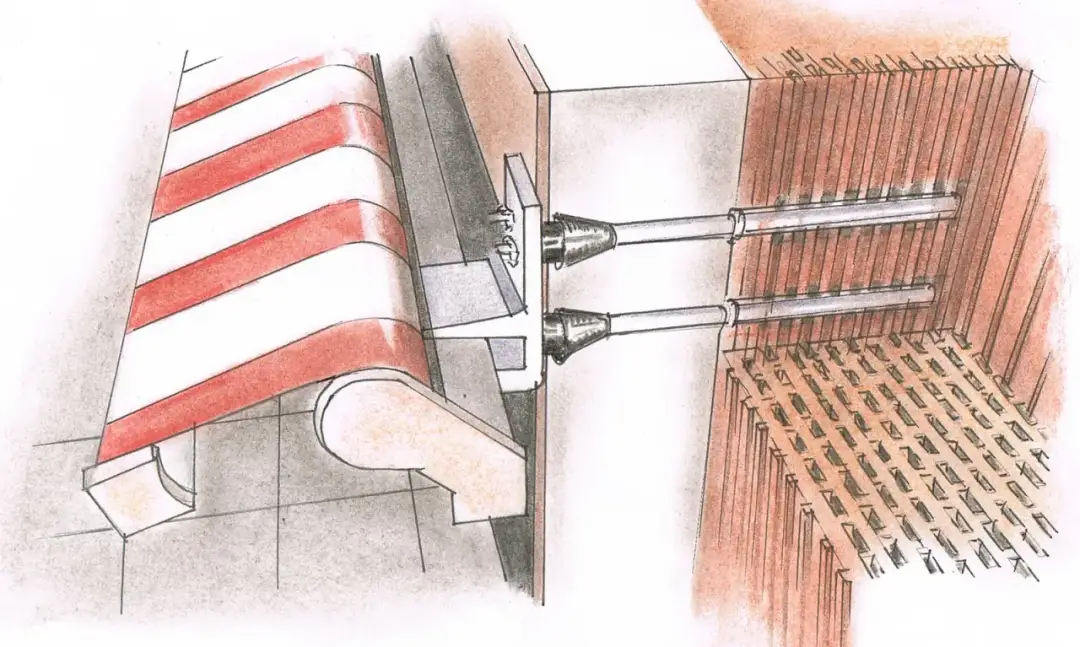

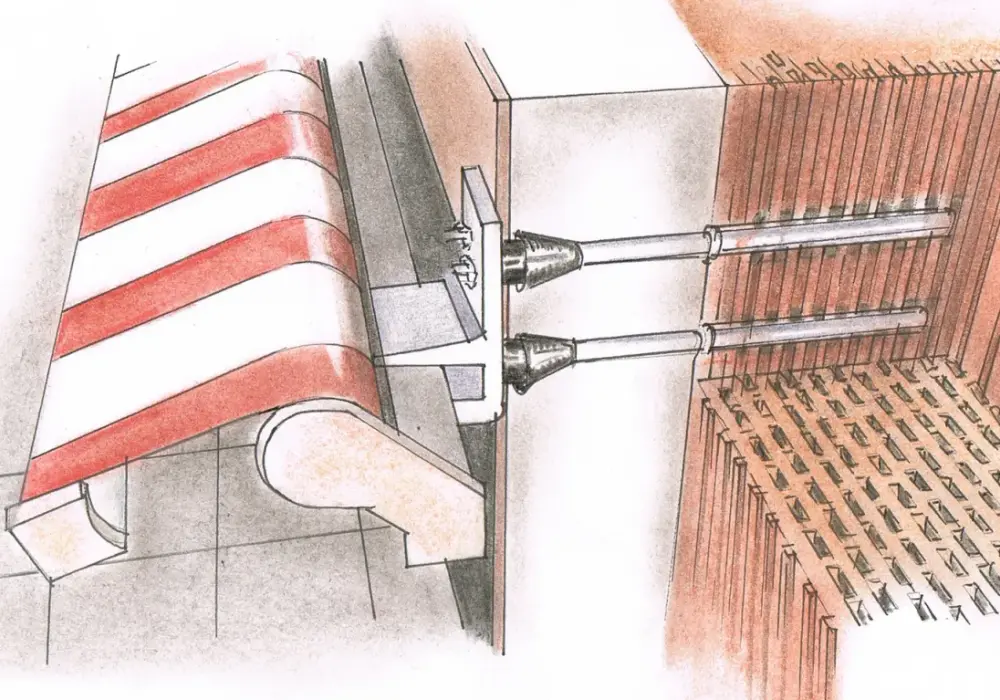

• Metoda #1: Kotwa chemiczna z tuleją dystansową To rozwiązanie, które śmiało można nazwać "złotym standardem" przy montażu ciężkich elementów do ścian ocieplonych. Kotwa chemiczna, czyli dwuskładnikowa żywica, wtłaczana jest do otworu w ścianie nośnej. Następnie osadza się w niej pręt gwintowany. Kluczową rolę odgrywa tutaj tuleja dystansowa specjalny element, który umieszcza się w otworze wykonanym w warstwie styropianu. Tuleja ta tworzy stabilny "tunel", zapobiegając zgnieceniu i uszkodzeniu styropianu podczas dokręcania belki. Dzięki temu całe obciążenie jest przenoszone na pręt kotwiący, a izolacja pozostaje nienaruszona.
• Metoda #2: Profesjonalne systemy montażu z izolacją termiczną (np. Fischer Thermax) To bardziej zaawansowane technologicznie rozwiązania, zaprojektowane specjalnie z myślą o minimalizowaniu mostków termicznych. Systemy te zazwyczaj składają się ze specjalnego kołka wykonanego z tworzywa sztucznego wzmocnionego włóknem szklanym, który sam w sobie stanowi izolator, oraz pręta gwintowanego przechodzącego przez ten kołek. Główną zaletą tych systemów jest ich zdolność do przerywania mostków termicznych, co jest niezwykle ważne w energooszczędnych budynkach. Są one przeznaczone do przenoszenia dużych obciążeń i stanowią bardzo bezpieczne rozwiązanie.
• Kiedy wystarczą długie kołki ramowe? W przypadku montażu lżejszych elementów, na przykład niewielkich uchwytów czy półek, oraz gdy grubość ocieplenia jest niewielka, można rozważyć zastosowanie długich kołków ramowych. Należy jednak pamiętać o ich ograniczeniach. Kołki te mogą nie zapewnić tak stabilnego i pewnego mocowania jak kotwy chemiczne, a także stwarzają większe ryzyko powstawania mostków termicznych, jeśli nie zostaną odpowiednio zaizolowane. Zawsze należy upewnić się, że kołek jest wystarczająco długi, aby sięgnąć muru konstrukcyjnego.

Instrukcja montażu krok po kroku z użyciem kotwy chemicznej

Montaż z wykorzystaniem kotwy chemicznej i tulei dystansowej jest procesem wieloetapowym, ale przy zachowaniu staranności daje pewne i trwałe mocowanie. Oto szczegółowa instrukcja:

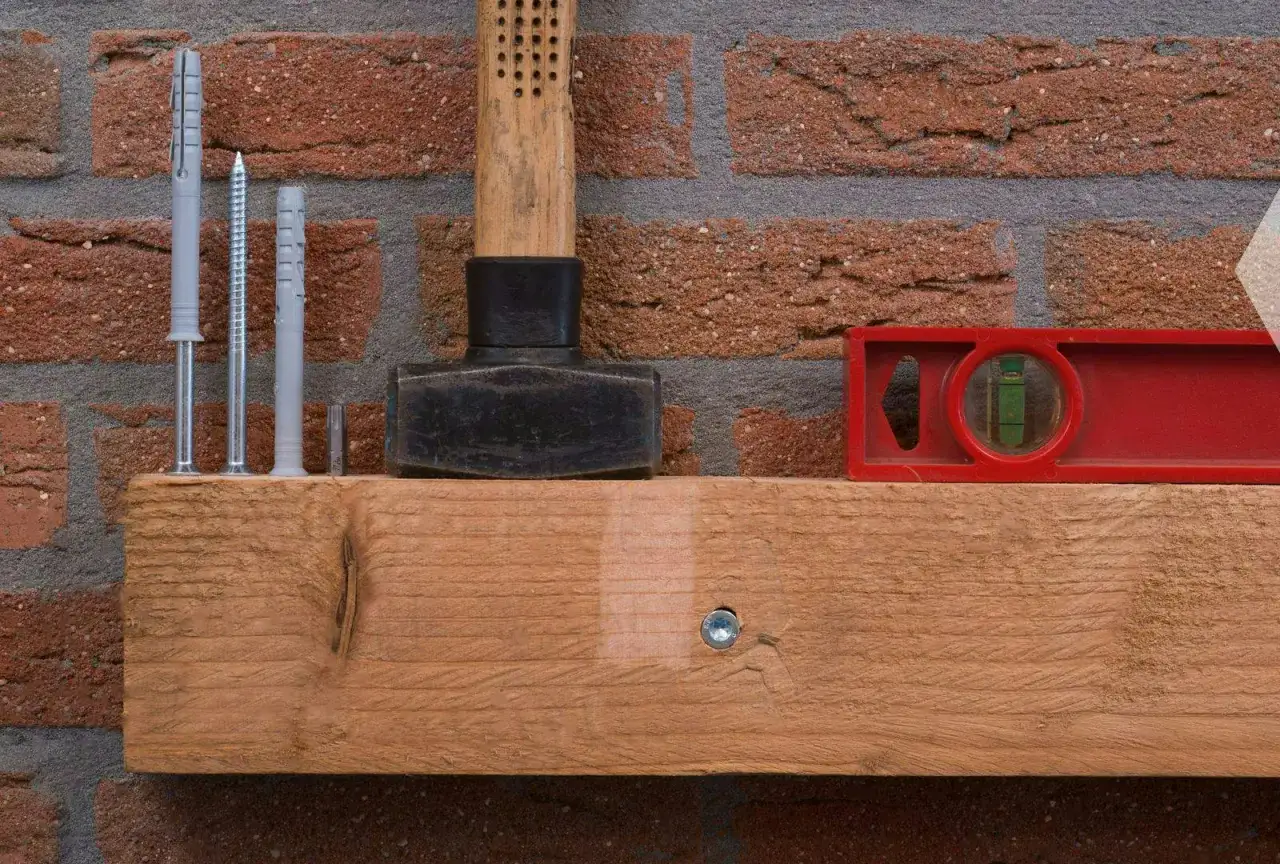

1. Niezbędne narzędzia i materiały: Zanim zaczniesz, upewnij się, że masz wszystko pod ręką. Będziesz potrzebować: wiertarki udarowej z odpowiednimi wiertłami (do styropianu i do muru), pistoletu do aplikacji żywicy chemicznej, szczoteczki do czyszczenia otworów, pompki do przedmuchiwania otworów. Materiały to: kotwa chemiczna (żywica i utwardzacz), pręty gwintowane o odpowiedniej długości, tuleje dystansowe dopasowane do średnicy prętów i grubości styropianu, masa uszczelniająca (np. uszczelniacz dekarski) oraz oczywiście belka, którą będziesz montować.
2. Wyznaczanie i wiercenie otworów: Precyzyjne wyznaczenie miejsc wiercenia jest kluczowe. Użyj miarki i poziomicy, aby zaznaczyć punkty, w których znajdą się mocowania. Następnie, używając wiertła do styropianu, wykonaj otwory przez warstwę ocieplenia. Po przejściu przez styropian, zmień wiertło na takie, które nadaje się do wiercenia w murze konstrukcyjnym. Wierć otwór o średnicy i głębokości zalecanej przez producenta kotwy chemicznej. Pamiętaj, aby wiercić prostopadle do ściany.
3. Krytyczny etap: czyszczenie otworów i przygotowanie do aplikacji żywicy: To jeden z najczęściej pomijanych, a zarazem najważniejszych etapów. Po wywierceniu otworów w ścianie nośnej, muszą one zostać dokładnie wyczyszczone z wszelkiego pyłu i urobku. Użyj do tego pompki do przedmuchiwania, a następnie szczoteczki. Czysty otwór zapewnia maksymalną przyczepność żywicy do podłoża. Bez tego kroku mocowanie będzie znacznie słabsze.
4. Aplikacja kotwy chemicznej i osadzanie prętów gwintowanych: Po wyczyszczeniu otworów, przystąp do aplikacji kotwy chemicznej. Wprowadź żywicę do otworu za pomocą pistoletu, wypełniając go mniej więcej do 2/3 objętości. Następnie, powoli i równomiernie, wkręć pręt gwintowany w otwór, obracając go. Żywica powinna wypłynąć na zewnątrz, wypełniając przestrzeń wokół pręta. Postępuj zgodnie z czasem wiązania podanym przez producenta zazwyczaj jest to kilkanaście do kilkudziesięciu minut w zależności od temperatury.
5. Montaż belki: jak dokręcać, by nie zmiażdżyć styropianu? Gdy żywica zwiąże, na wystające pręty gwintowane nałóż podkładki i nakręć nakrętki, aby zamocować belkę. Dokręcaj z umiarem! Celem jest stabilne przytwierdzenie belki, a nie zgniecenie warstwy styropianu. Właśnie dlatego kluczowe jest zastosowanie tulei dystansowej, która tworzy sztywną barierę i zapobiega deformacji izolacji.
6. Finalne uszczelnienie: ochrona przed wodą i wilgocią: Ostatnim, ale równie ważnym krokiem jest zabezpieczenie miejsca przejścia prętów przez elewację. Użyj elastycznej masy uszczelniającej, takiej jak uszczelniacz dekarski lub silikon, aby dokładnie wypełnić przestrzeń wokół prętów i podkładki. Zapobiegnie to wnikaniu wody deszczowej pod warstwę ocieplenia, co mogłoby prowadzić do jego zawilgocenia, rozwoju pleśni i grzybów, a także degradacji materiałów elewacyjnych.

Najczęstsze błędy przy mocowaniu belki i jak ich skutecznie unikać

Nawet najlepsze materiały i techniki mogą zawieść, jeśli popełnimy podstawowe błędy. Oto lista najczęstszych pomyłek, których należy unikać jak ognia:

• Błąd nr 1: Zbyt krótkie kotwy lub pręty pozorna oszczędność o poważnych skutkach: To klasyczny błąd wynikający z chęci zaoszczędzenia na materiałach lub braku dokładnego pomiaru. Kotwy lub pręty, które nie sięgają wystarczająco głęboko w ścianę nośną, nie zapewnią stabilnego mocowania. Obciążenie przenoszone jest wówczas głównie przez styropian i tynk, co prowadzi do ich deformacji i ostatecznie do wyrwania mocowania. Pamiętaj, że głębokość zakotwienia w murze konstrukcyjnym jest kluczowa.
• Błąd nr 2: Pominięcie tulei dystansowej i zgniecenie warstwy ocieplenia: Montaż bez tulei dystansowej, szczególnie przy użyciu kotwy chemicznej, niemal gwarantuje uszkodzenie styropianu. Podczas dokręcania nakrętek, siła nacisku jest przenoszona bezpośrednio na izolację, prowadząc do jej zgniecenia. Powstają wówczas nie tylko mostki termiczne, ale także osłabienie samego punktu mocowania, co może skutkować jego niestabilnością.
• Błąd nr 3: Niedokładne oczyszczenie otworów przed aplikacją kotwy chemicznej: Jak już wspominałem, czystość otworu w ścianie nośnej jest absolutnie fundamentalna dla skuteczności kotwy chemicznej. Pozostawienie w otworze pyłu, piasku czy resztek po wierceniu znacząco obniża przyczepność żywicy do podłoża. W efekcie mocowanie może okazać się znacznie słabsze, niż zakładano, a w skrajnych przypadkach może dojść do jego awarii.
• Błąd nr 4: Brak finalnego uszczelnienia i ryzyko zawilgocenia elewacji: Elewacja to zewnętrzna bariera chroniąca budynek przed czynnikami atmosferycznymi. Każdy otwór, który nie zostanie prawidłowo uszczelniony, staje się potencjalną drogą dla wody. Woda deszczowa wnikająca pod ocieplenie może prowadzić do jego degradacji, rozwoju pleśni i grzybów, a także uszkodzenia struktury ściany. Dokładne uszczelnienie miejsc mocowania to inwestycja w długowieczność elewacji.

Estetyka też ma znaczenie – jak zamaskować mocowania i zadbać o wygląd konstrukcji?

Poza aspektami technicznymi, które są oczywiście priorytetem, nie można zapominać o estetyce. Widoczne elementy mocujące, takie jak wystające pręty czy nakrętki, mogą szpecić elewację lub samą belkę. Na szczęście istnieje kilka sprawdzonych sposobów, aby temu zaradzić. Jeśli to możliwe, warto zastosować specjalne zaślepki, które idealnie pasują do średnicy pręta i nakrętki, tworząc gładką powierzchnię. W przypadku, gdy zaślepki nie są dostępne lub nie pasują do estetyki, można rozważyć delikatne szpachlowanie wokół mocowania, a następnie malowanie na kolor elewacji lub belki. Ważne jest, aby używać materiałów odpornych na warunki atmosferyczne. Dbałość o detale, takie jak estetyczne wykończenie wokół punktów mocowania, sprawia, że cała konstrukcja prezentuje się schludnie i profesjonalnie. Pamiętaj, że dobrze wykonane mocowanie to nie tylko gwarancja bezpieczeństwa, ale także wizytówka Twojej pracy i dbałości o szczegóły.
