Witaj w kompleksowym przewodniku po kotwach chemicznych do betonu! Ten artykuł to Twoje kompendium wiedzy, które rozwieje wszelkie wątpliwości dotyczące tego innowacyjnego rozwiązania mocującego. Dowiesz się, czym są kotwy chemiczne, jak działają, kiedy są niezastąpione oraz jak wybrać i zamontować je prawidłowo, aby zapewnić bezpieczeństwo i trwałość Twoich konstrukcji.
Kotwy chemiczne to niezawodne mocowanie w betonie bez naprężeń rozporowych
- Działają na zasadzie adhezji, tworząc trwałe połączenie żywicy z podłożem i elementem kotwionym.
- Nie wprowadzają naprężeń rozporowych, co umożliwia montaż blisko krawędzi i w betonie o słabszej jakości.
- Wyróżniamy żywice poliestrowe (ekonomiczne), winyloestrowe (wytrzymałe) i epoksydowe (do zadań specjalnych).
- Oferują bardzo wysoką nośność, szczelność połączenia i uniwersalność zastosowań.
- Stosowane są do mocowania ciężkich elementów, narażonych na drgania, w betonie zarysowanym, a nawet pod wodą.
- Prawidłowy montaż obejmuje wiercenie, dokładne czyszczenie otworu, aplikację żywicy i osadzenie pręta.
Dlaczego kotwa chemiczna to rewolucja w mocowaniu do betonu?

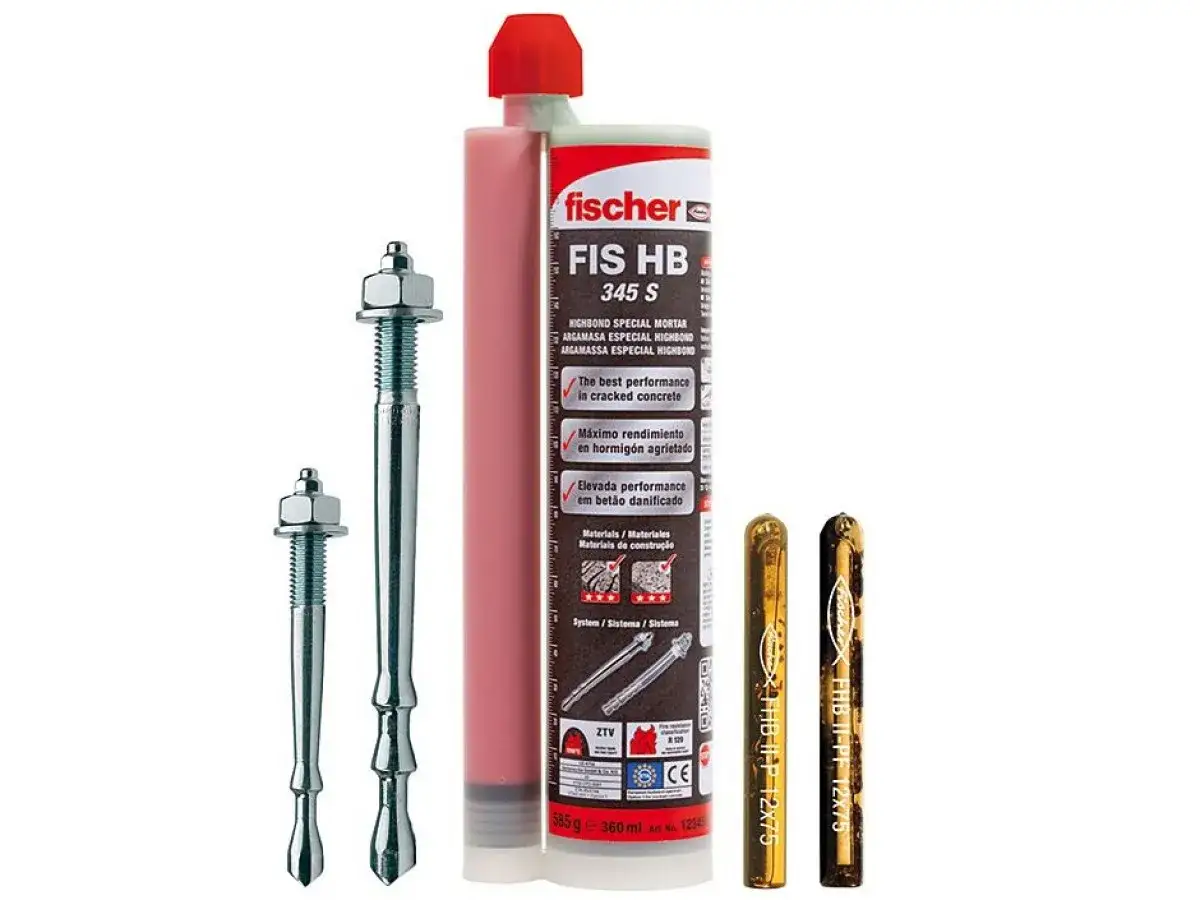

Czym jest kotwa chemiczna i jak działa jej "płynna siła"?
Kotwa chemiczna to zaawansowany system mocowania, który działa na zasadzie adhezji, czyli powierzchniowego łączenia. W praktyce oznacza to, że specjalna żywica, po wstrzyknięciu do otworu w betonie i połączeniu z elementem kotwionym (na przykład prętem gwintowanym), tworzy jednolitą, niezwykle wytrzymałą strukturę. Kluczową zaletą tego rozwiązania, odróżniającą je od tradycyjnych kotew mechanicznych, jest brak wprowadzania naprężeń rozporowych w podłożu. To właśnie ta "płynna siła" żywicy pozwala na uzyskanie mocowania o wyjątkowej trwałości i odporności, bez ryzyka uszkodzenia betonu.
Dzięki temu, że kotwa chemiczna opiera swoje działanie na sile przylegania, a nie na mechanicznym rozparciu, możemy ją stosować w miejscach, gdzie kotwy tradycyjne zawiodłyby lub wręcz pogorszyły stan podłoża. To otwiera zupełnie nowe możliwości w zakresie projektowania i wykonawstwa konstrukcji budowlanych.
Kiedy tradycyjny kołek to za mało? Sytuacje, w których kotwa chemiczna jest niezastąpiona
Istnieje wiele sytuacji, w których zastosowanie kotwy chemicznej staje się nie tylko korzystne, ale wręcz konieczne. Oto najważniejsze z nich:
- Mocowanie bardzo ciężkich elementów: Kotwy chemiczne oferują znacznie wyższą nośność niż większość kotew mechanicznych, co czyni je idealnym wyborem do mocowania elementów o dużej masie.
- Elementy narażone na obciążenia dynamiczne (drgania): W miejscach, gdzie występują wibracje, na przykład przy montażu maszyn przemysłowych czy elementów instalacji, kotwy chemiczne zapewniają stabilność i trwałość połączenia.
- Beton zarysowany: Tradycyjne kotwy mechaniczne mogą pogłębiać istniejące rysy w betonie, osłabiając jego strukturę. Kotwy chemiczne, dzięki równomiernemu rozłożeniu obciążenia na całej powierzchni otworu, są bezpieczne nawet w betonie zarysowanym.
- Montaż blisko krawędzi i w niewielkich odstępach: Brak naprężeń rozporowych pozwala na umieszczanie kotew chemicznych w niewielkiej odległości od krawędzi elementu betonowego lub w małych odstępach między sobą, co jest niemożliwe przy użyciu kotew mechanicznych.
- Podłoża mokre lub wilgotne: Specjalistyczne kotwy chemiczne, zwłaszcza te na bazie żywic epoksydowych, mogą być stosowane w warunkach podwyższonej wilgotności, a nawet pod wodą.
Kotwa chemiczna vs. mechaniczna – kluczowe różnice, które musisz znać
Aby w pełni docenić zalety kotew chemicznych, warto zestawić je z ich tradycyjnymi odpowiednikami kotwami mechanicznymi. Poniższa tabela jasno prezentuje kluczowe różnice:
| Cecha | Kotwa Mechaniczna | Kotwa Chemiczna |
|---|---|---|
| Zasada działania | Opiera się na rozparciu materiału podłoża (betonu) przez element kotwiący. | Opiera się na adhezji (przyczepności) żywicy do podłoża i elementu kotwionego. |
| Naprężenia w podłożu | Wprowadza znaczące naprężenia rozporowe, które mogą prowadzić do pękania betonu. | Nie wprowadza naprężeń rozporowych, minimalizując ryzyko uszkodzenia podłoża. |
| Montaż blisko krawędzi / w niewielkich odstępach | Ograniczony ze względu na ryzyko uszkodzenia betonu przez naprężenia rozporowe. | Możliwy, nawet przy niewielkich odstępach i blisko krawędzi. |
| Zastosowanie w betonie o słabszej jakości / zarysowanym | Ryzykowne, może prowadzić do osłabienia lub zniszczenia podłoża. | Bezpieczne i skuteczne, szczególnie w przypadku betonu zarysowanego. |
| Nośność | Zmienna, często ograniczona wytrzymałością podłoża i siłą rozparcia. | Bardzo wysoka, często ograniczona wytrzymałością samego elementu kotwionego lub podłoża. |
| Odporność na drgania | Ograniczona, drgania mogą osłabiać połączenie. | Bardzo dobra, elastyczność żywicy amortyzuje drgania. |
| Szczelność połączenia | Zazwyczaj nie zapewnia pełnej szczelności. | Tworzy szczelne połączenie, chroniąc przed wilgocią i substancjami chemicznymi. |

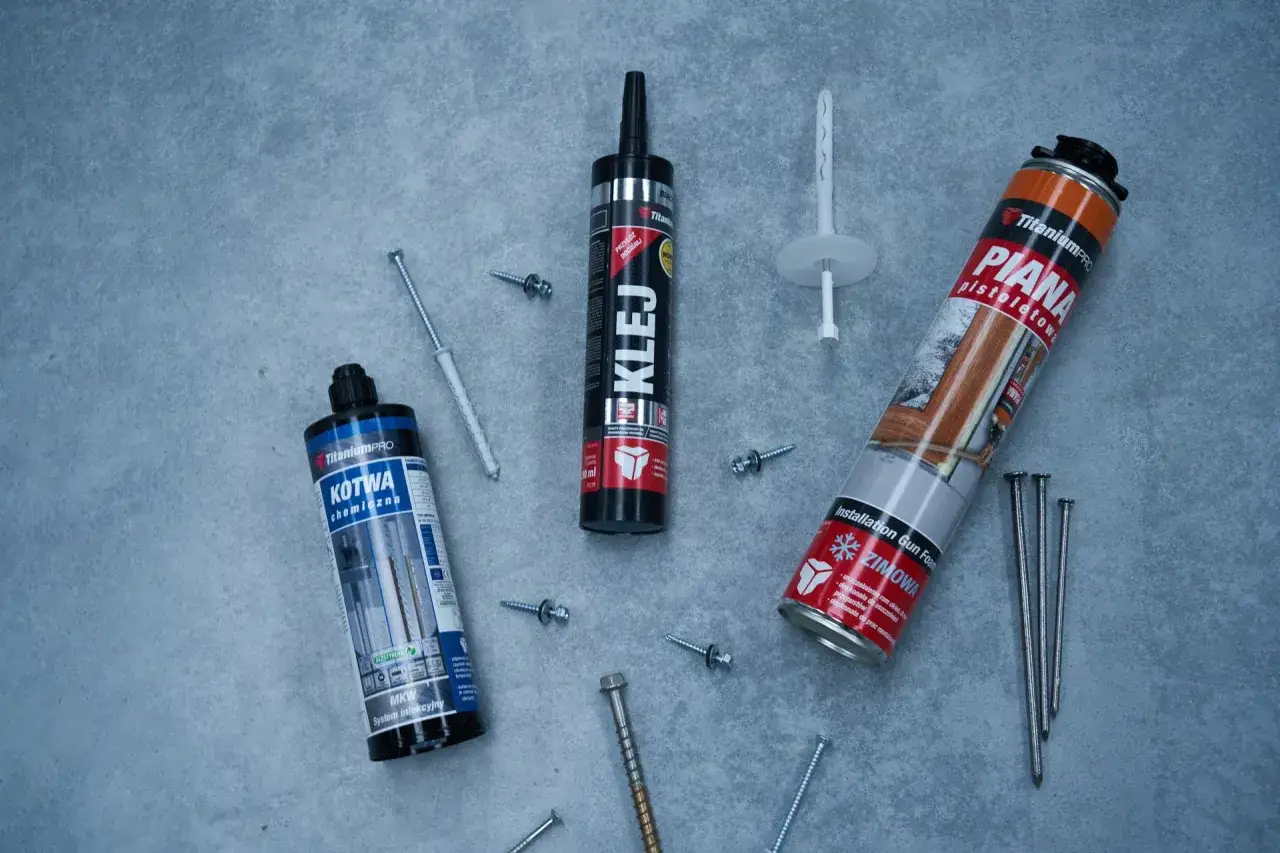

Rodzaje żywic w kotwach chemicznych: Jak wybrać idealną do swojego zadania?
Na rynku dostępne są kotwy chemiczne bazujące na różnych rodzajach żywic, z których każda ma swoje specyficzne właściwości i zastosowania. Wybór odpowiedniego typu jest kluczowy dla zapewnienia maksymalnej skuteczności i bezpieczeństwa mocowania.
Żywica poliestrowa: Ekonomiczny wybór do standardowych zastosowań
Kotwy na bazie żywic poliestrowych to zdecydowanie najczęściej wybierane rozwiązanie. Są one najbardziej ekonomiczne spośród dostępnych opcji, co czyni je atrakcyjnym wyborem dla szerokiego grona użytkowników. Doskonale nadają się do mocowania elementów o średnich obciążeniach i znajdują zastosowanie w większości typowych prac budowlanych i remontowych wewnątrz pomieszczeń. Ich zaletą jest również stosunkowo krótki czas wiązania, co przyspiesza prace montażowe.
Mimo swojej ekonomiczności, żywice poliestrowe oferują bardzo dobrą nośność i trwałość, pod warunkiem prawidłowego montażu i zastosowania w odpowiednich warunkach. Są one wrażliwe na wilgoć i wysokie temperatury, dlatego ich stosowanie w trudnych warunkach atmosferycznych może być ograniczone.
Żywica winyloestrowa: Wytrzymałość i odporność na trudne warunki
Żywice winyloestrowe stanowią krok naprzód pod względem wytrzymałości i odporności w porównaniu do żywic poliestrowych. Charakteryzują się wyższą wytrzymałością mechaniczną oraz lepszą odpornością chemiczną, co sprawia, że są one odpowiednie do zastosowań w bardziej wymagających środowiskach. Mogą być stosowane w szerszym zakresie temperatur, w tym w warunkach ujemnych, co jest istotną zaletą przy pracach prowadzonych w okresie zimowym lub w nieogrzewanych obiektach.
Co więcej, kotwy na bazie żywic winyloestrowych doskonale sprawdzają się w betonie zarysowanym. Ich elastyczność i zdolność do równomiernego rozłożenia obciążenia minimalizują ryzyko pogłębiania się istniejących pęknięć, zapewniając bezpieczne i stabilne mocowanie nawet w podłożu o obniżonej jakości.
Żywica epoksydowa: Rozwiązanie do zadań specjalnych i największych obciążeń
Jeśli potrzebujesz absolutnie najwyższej nośności i niezawodności, kotwy na bazie żywic epoksydowych są rozwiązaniem dla Ciebie. Oferują one najwyższe parametry wytrzymałościowe spośród wszystkich dostępnych typów kotew chemicznych. Są przeznaczone do najcięższych i najbardziej odpowiedzialnych zamocowań, gdzie bezpieczeństwo jest priorytetem. Doskonale nadają się do wklejania prętów zbrojeniowych, mocowania elementów konstrukcyjnych o dużej masie oraz w sytuacjach wymagających ekstremalnej odporności.
Należy jednak pamiętać, że żywice epoksydowe charakteryzują się najdłuższym czasem wiązania. Wymaga to większej cierpliwości podczas montażu, ale gwarantuje połączenie o najwyższej jakości, które sprawdzi się nawet w najbardziej ekstremalnych warunkach, w tym pod wodą.
Montaż kotwy chemicznej w betonie krok po kroku – gwarancja pancernego mocowania
Prawidłowy montaż kotwy chemicznej jest absolutnie kluczowy dla osiągnięcia jej pełnej nośności i zapewnienia bezpieczeństwa. Nawet najlepsza kotwa nie spełni swojej roli, jeśli zostanie zamontowana nieprawidłowo. Oto szczegółowy przewodnik po poszczególnych etapach:
Krok 1: Wiercenie – jak dobrać średnicę i głębokość otworu?
Pierwszym krokiem jest wykonanie otworu w betonie. Niezwykle ważne jest, aby średnica i głębokość otworu były zgodne z zaleceniami producenta kotwy chemicznej. Zazwyczaj informacje te znajdują się na opakowaniu produktu lub w jego karcie technicznej. Użyj odpowiedniego wiertła do betonu, dopasowanego do średnicy otworu. Precyzja na tym etapie jest fundamentem dla całego procesu mocowania.
Zbyt mały otwór uniemożliwi prawidłowe wypełnienie go żywicą, a zbyt duży zmniejszy powierzchnię przylegania i tym samym nośność kotwy. Podobnie z głębokością musi być ona wystarczająca, aby zapewnić odpowiednie zakotwienie.
Krok 2: Czyszczenie otworu – dlaczego to najważniejszy etap i jak go nie zepsuć?
Ten etap jest absolutnie krytyczny i często niedoceniany przez wykonawców. Dokładne oczyszczenie otworu z pyłu i urobku jest kluczowe dla zapewnienia prawidłowej adhezji żywicy. Resztki pyłu działają jak izolator, uniemożliwiając żywicy bezpośredni kontakt z betonem. Proces czyszczenia powinien być wykonany bardzo starannie, zazwyczaj przy użyciu specjalnej szczotki do czyszczenia otworów oraz pompki ręcznej lub sprężonego powietrza. Należy powtórzyć czynność kilka razy, aby mieć pewność, że otwór jest idealnie czysty.
Zaniedbanie tego kroku jest najczęstszą przyczyną awarii kotew chemicznych. Nawet niewielka ilość pyłu może drastycznie obniżyć nośność mocowania, czyniąc je niebezpiecznym.
Krok 3: Aplikacja żywicy – technika wstrzykiwania dla idealnego wypełnienia
Po wyczyszczeniu otworu przystępujemy do aplikacji żywicy. W przypadku kotew sprzedawanych w dwukomorowych kartuszach, należy najpierw nałożyć mieszacz i odrzucić niewielką porcję żywicy (około 10 cm), aby upewnić się, że obie składowe żywica i utwardzacz wymieszały się prawidłowo. Następnie, wsuń mieszacz na dno otworu i powoli wycofuj go, wstrzykując żywicę. Ważne jest, aby wypełnić otwór od dna ku górze, unikając tworzenia pustych przestrzeni.
Ilość aplikowanej żywicy powinna być zgodna z zaleceniami producenta. Zbyt mała ilość spowoduje niepełne wypełnienie otworu, a zbyt duża może prowadzić do wypłynięcia żywicy po osadzeniu pręta, co jest jednak mniej krytyczne niż niedobór.
Krok 4: Osadzanie pręta i czas utwardzania – ile czekać przed obciążeniem?
Ostatnim etapem jest osadzenie elementu kotwionego najczęściej pręta gwintowanego lub zbrojeniowego. Wsuń pręt do otworu wypełnionego żywicą, wykonując jednocześnie lekki ruch obrotowy. Pozwoli to na równomierne rozprowadzenie żywicy wokół pręta i zapewni maksymalną adhezję. Upewnij się, że pręt został osadzony na odpowiednią głębokość.
Po osadzeniu pręta następuje faza utwardzania żywicy. Czas ten jest zależny od rodzaju żywicy oraz temperatury otoczenia i podłoża. Kotwy poliestrowe wiążą najszybciej, często już po kilkudziesięciu minutach w temperaturze pokojowej. Kotwy epoksydowe potrzebują znacznie więcej czasu, nawet kilku godzin do pełnego utwardzenia. Koniecznie przestrzegaj zaleceń producenta dotyczących czasu wiązania i pełnego utwardzenia przed obciążeniem kotwy. Zbyt wczesne obciążenie może trwale uszkodzić połączenie.
Najczęstsze błędy przy montażu kotew chemicznych i jak ich unikać
Mimo że montaż kotwy chemicznej wydaje się prosty, istnieje kilka pułapek, które mogą znacząco wpłynąć na jego skuteczność i bezpieczeństwo. Świadomość tych błędów i wiedza, jak ich unikać, to klucz do sukcesu.

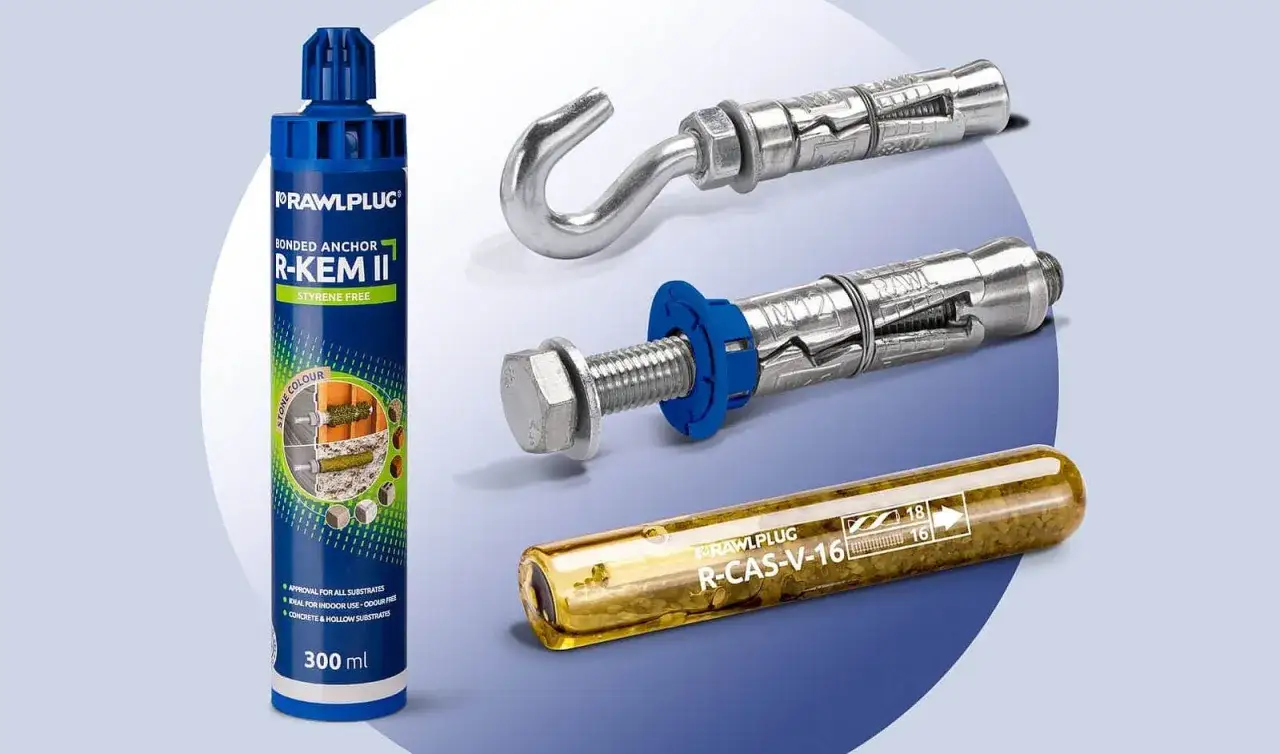

Błąd #1: Zaniedbane czyszczenie otworu – ukryty wróg nośności
Jak już wspominaliśmy, jest to najczęstszy i najbardziej krytyczny błąd. Niewystarczające wyczyszczenie otworu z pyłu i urobku jest jak budowanie na piasku. Pył tworzy barierę między żywicą a betonem, drastycznie zmniejszając siłę adhezji. W efekcie kotwa, która teoretycznie powinna przenosić ogromne obciążenia, może zawieść nawet przy niewielkim nacisku. Zawsze poświęć odpowiednio dużo czasu na dokładne oczyszczenie otworu to inwestycja w bezpieczeństwo Twojej konstrukcji.
Pamiętaj, że nawet jeśli otwór wydaje się czysty wizualnie, w jego głębi mogą zalegać drobinki pyłu. Użyj szczotki i pompki kilkukrotnie, aby mieć pewność, że otwór jest idealnie czysty.
Błąd #2: Niewłaściwa ilość żywicy – za mało czy za dużo, co gorsze?
Zarówno zbyt mała, jak i zbyt duża ilość żywicy może być problematyczna, choć w różnym stopniu. Największym zagrożeniem jest użycie zbyt małej ilości żywicy. Powoduje to niepełne wypełnienie otworu, co uniemożliwia prawidłowe zakotwienie i znacząco obniża nośność. W skrajnych przypadkach może dojść do całkowitego braku przyczepności.
Zbyt duża ilość żywicy jest mniej krytyczna dla nośności, ale prowadzi do marnotrawstwa produktu i może utrudnić osadzenie elementu kotwionego, a także spowodować wypłynięcie nadmiaru żywicy z otworu. Zawsze staraj się aplikować żywicę zgodnie z zaleceniami producenta, celując w optymalne wypełnienie otworu od dna.
Błąd #3: Zbyt wczesne obciążenie – cierpliwość, która procentuje bezpieczeństwem
Kolejnym powszechnym błędem jest pośpiech i obciążenie kotwy przed całkowitym utwardzeniem żywicy. Żywica potrzebuje czasu, aby osiągnąć pełną wytrzymałość. Obciążenie kotwy w fazie żelowania lub częściowego utwardzenia może prowadzić do deformacji połączenia, utraty pierwotnej nośności, a nawet do całkowitego zerwania mocowania. Zawsze dokładnie zapoznaj się z czasem wiązania i pełnego utwardzenia podanym przez producenta dla danej żywicy i temperatury otoczenia.
Pamiętaj, że podane czasy są orientacyjne. W niższych temperaturach proces utwardzania znacznie się wydłuża. Lepiej poczekać nieco dłużej niż ryzykować awarię.
Na co zwrócić uwagę przy zakupie kotwy chemicznej do betonu?
Wybór odpowiedniej kotwy chemicznej do betonu wymaga uwzględnienia kilku kluczowych czynników. Zrozumienie tych aspektów pozwoli Ci podjąć świadomą decyzję i zapewnić maksymalne bezpieczeństwo oraz trwałość wykonanego mocowania.
Nośność i typ obciążenia – jak czytać tabele producentów?
Podstawowym parametrem, na który należy zwrócić uwagę, jest nośność kotwy. Producenci podają ją zazwyczaj w tabelach, które zawierają dane dotyczące obciążeń rozciągających i ścinających. Ważne jest, aby rozróżnić te dwa typy obciążeń. Obciążenie rozciągające działa wzdłuż osi kotwy, podczas gdy obciążenie ścinające działa prostopadle do niej.
Należy również wziąć pod uwagę rodzaj obciążenia: statyczne (stałe) czy dynamiczne (zmienne, drgania). Kotwy chemiczne zazwyczaj oferują bardzo wysoką nośność w obciążeniach statycznych. W przypadku obciążeń dynamicznych, warto wybrać kotwy o podwyższonej odporności na drgania, na przykład na bazie żywic winyloestrowych lub epoksydowych. Zawsze dopasuj nośność kotwy do przewidywanych obciążeń, uwzględniając współczynnik bezpieczeństwa.
Warunki pracy: temperatura, wilgoć i specyfika betonu
Środowisko, w którym kotwa będzie pracować, ma ogromny wpływ na jej wybór. Temperatura otoczenia i podłoża jest kluczowa im niższa temperatura, tym dłuższy czas utwardzania żywicy, a w przypadku bardzo niskich temperatur niektóre żywice mogą stracić swoje właściwości. Kotwy na bazie żywic winyloestrowych i epoksydowych zazwyczaj lepiej znoszą niskie temperatury niż poliestrowe.
Obecność wilgoci również ma znaczenie. W warunkach podwyższonej wilgotności lub nawet pod wodą, niezbędne są specjalistyczne kotwy epoksydowe. Nie można zapominać o specyfice betonu jego klasie wytrzymałości oraz tym, czy jest zarysowany, czy nie. W betonie zarysowanym lub o niższej klasie wytrzymałości, kotwy chemiczne są zdecydowanie lepszym wyborem niż mechaniczne.
Przeczytaj również: Jak ocieplić fundament styropianem i uniknąć błędów w procesie
Certyfikaty i aprobaty techniczne (ETA) – dlaczego są tak ważne?
W przypadku zastosowań odpowiedzialnych, gdzie bezpieczeństwo jest priorytetem, kluczowe jest zwrócenie uwagi na posiadane przez produkt certyfikaty i aprobaty techniczne. Najważniejszym dokumentem jest Europejska Ocena Techniczna (ETA). Oznacza ona, że produkt został poddany rygorystycznym testom i spełnia określone standardy bezpieczeństwa i jakości, zgodne z europejskimi normami budowlanymi.
Posiadanie certyfikatu ETA gwarantuje, że nośność podana przez producenta jest wiarygodna i została potwierdzona niezależnymi badaniami. Jest to szczególnie istotne przy projektowaniu konstrukcji, gdzie wymagane są dokładne obliczenia statyczne i pewność co do parametrów użytych materiałów. Wybierając kotwy z aprobatą ETA, masz pewność, że stosujesz produkt bezpieczny i dopuszczony do użytku w budownictwie.
