Prawidłowe ostrzenie wiertła do metalu to nie tylko kwestia estetyki, ale przede wszystkim efektywności i bezpieczeństwa pracy. Zrozumienie znaczenia odpowiedniego kąta ostrzenia to fundament dla każdego, kto chce wiercić precyzyjnie i bez zbędnych problemów. W tym artykule przyjrzymy się kluczowym aspektom geometrycznym wierteł do metalu, które decydują o ich skuteczności.
Dlaczego tępe wiertło to strata czasu i pieniędzy? Zrozum znaczenie ostrości
Używanie tępego wiertła do metalu to prosta droga do frustracji i niepotrzebnych kosztów. Tępe narzędzie nie tylko znacząco spowalnia postęp pracy, ale także wymaga od operatora znacznie większego wysiłku. To z kolei prowadzi do szybszego zmęczenia i zwiększa ryzyko popełnienia błędów. Nieefektywne wiercenie to nie tylko zmarnowany czas, ale również potencjalne uszkodzenie obrabianego materiału zamiast czystego otworu możemy uzyskać poszarpane krawędzie lub nierówności. Co więcej, tępe wiertło generuje znacznie więcej ciepła, co może prowadzić do jego szybszego zużycia, a nawet uszkodzenia samego wiertła lub wiertarki.
Szybsza praca i mniejszy wysiłek: Jak ostre wiertło wpływa na wydajność
Ostre wiertło to synonim wydajności. Dzięki precyzyjnie ukształtowanym krawędziom tnącym, wiertło z łatwością zagłębia się w materiał, minimalizując opór. To oznacza, że do wykonania tego samego zadania potrzeba mniej siły, co przekłada się na mniejsze obciążenie zarówno dla użytkownika, jak i dla silnika wiertarki. Ostra krawędź tnąca efektywnie skrawa materiał, usuwając go w postaci wiórów, zamiast go ścierać, co jest charakterystyczne dla tępych narzędzi. Krótszy czas wiercenia i mniejszy wysiłek to bezpośrednie korzyści płynące z dbałości o ostrość wiertła.
Precyzyjne otwory bez postrzępionych krawędzi – estetyka i jakość wykonania
Jakość wykonania otworu jest równie ważna jak szybkość jego wykonania. Ostre wiertło gwarantuje uzyskanie czystych, gładkich otworów o dokładnie określonej średnicy. Brak zadziorów i postrzępionych krawędzi jest kluczowy, zwłaszcza gdy element ma być dalej obrabiany lub gdy jego estetyka ma znaczenie. Precyzyjne otwory wpływają na funkcjonalność całego montażu, zapewniając prawidłowe dopasowanie elementów i stabilność konstrukcji.
Ochrona wiertarki i samego wiertła przed przegrzaniem i uszkodzeniem
Tępe wiertło generuje nadmierne tarcie, co prowadzi do szybkiego nagrzewania się zarówno wiertła, jak i obrabianego materiału, a nawet samego narzędzia. Przegrzewanie może skutkować utratą hartowania przez stal szybkotnącą (HSS), co oznacza, że wiertło staje się miękkie i traci swoje właściwości skrawające. Długotrwałe działanie w takich warunkach może doprowadzić do uszkodzenia silnika wiertarki, przepalenia uzwojeń lub awarii przekładni. Prawidłowo naostrzone wiertło minimalizuje ryzyko przegrzewania, wydłużając żywotność zarówno narzędzia tnącego, jak i używanej wiertarki.
Kąt wierzchołkowy 118° – złoty standard w obróbce metali
W świecie obróbki metali, pewne parametry stają się de facto standardami, a kąt wierzchołkowy 118° jest jednym z nich, jeśli chodzi o wiertła. Jest to wartość, która przez lata udowodniła swoją uniwersalność i skuteczność w szerokim spektrum zastosowań.
Co to jest kąt wierzchołkowy i dlaczego 118 stopni jest wartością uniwersalną?

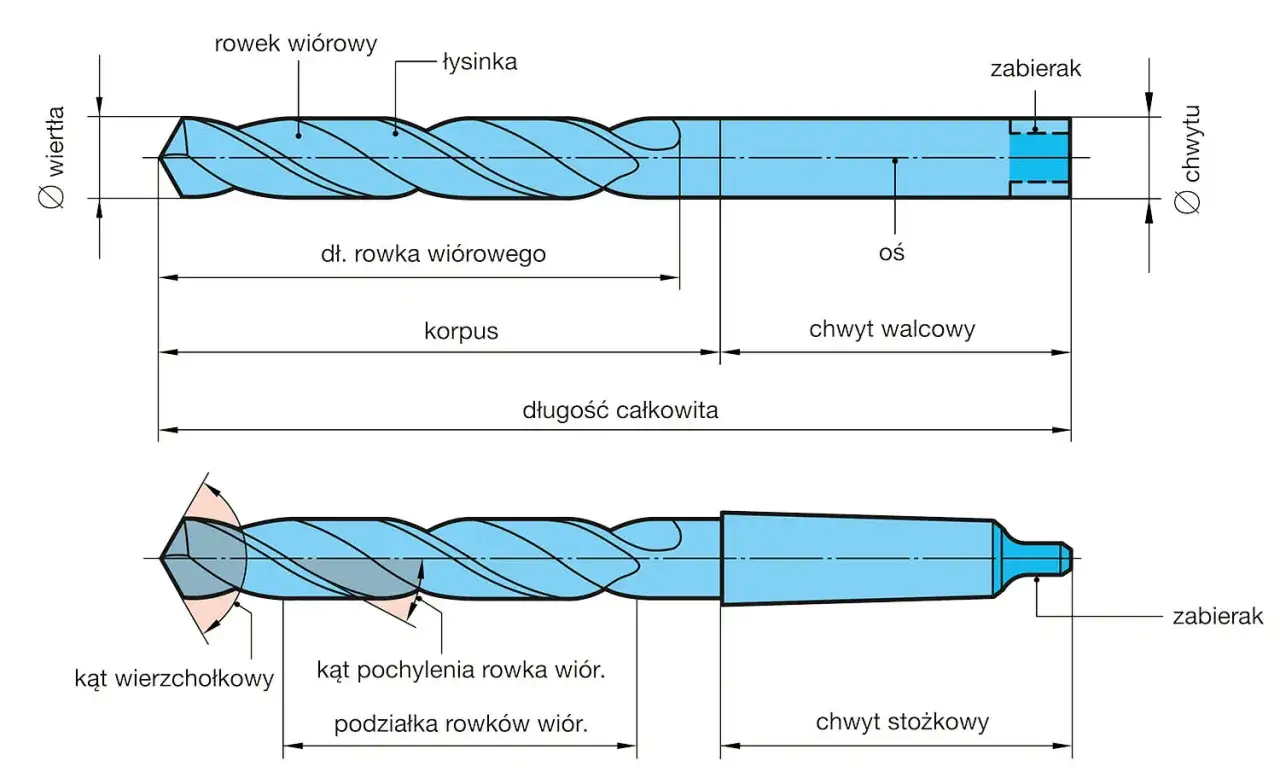

Kąt wierzchołkowy to kąt utworzony przez dwie krawędzie tnące wiertła, mierzony w płaszczyźnie prostopadłej do osi obrotu wiertła, na samym jego końcu. Jest to kluczowy parametr geometryczny, który w dużej mierze decyduje o tym, jak wiertło będzie "wgryzać się" w materiał. Kąt 118° jest powszechnie uznawany za uniwersalny kompromis. Zapewnia on dobrą równowagę między wystarczającą wytrzymałością krawędzi tnącej, która nie jest zbyt "delikatna", a efektywnością skrawania. Dzięki temu wiertła o tym kącie sprawdzają się w obróbce wielu popularnych materiałów, nie wymagając specjalistycznych ustawień. To właśnie dlatego jest to najczęściej spotykany kąt w fabrycznie nowych wiertłach do metalu.
Do jakich metali kąt 118° sprawdza się najlepiej? (Stal, aluminium)
Wiertła ze standardowym kątem wierzchołkowym 118° są idealnym wyborem do obróbki szerokiej gamy metali. Doskonale radzą sobie z typową stalą konstrukcyjną, stalą narzędziową o niższej twardości, a także z metalami kolorowymi, takimi jak aluminium i jego różnorodne stopy. Również materiały takie jak mosiądz czy brąz są efektywnie obrabiane przy użyciu tego kąta. W przypadku tych materiałów, 118° zapewnia optymalne połączenie szybkości wiercenia, jakości otworu i dobrej trwałości samego wiertła.
Jak rozpoznać, czy fabryczny kąt wiertła to właśnie 118 stopni?
Wizualna ocena kąta wiertła może być trudna, zwłaszcza dla osób bez doświadczenia. Najprostszym sposobem na sprawdzenie kąta wierzchołkowego jest użycie specjalistycznych narzędzi, takich jak kątomierze do wierteł. Są to zazwyczaj niewielkie przyrządy z wyprofilowanymi rowkami, do których dopasowuje się czoło wiertła, a skala wskazuje kąt. Można również użyć standardowego kątomierza, choć wymaga to większej precyzji w ustawieniu. Warto zwrócić uwagę na ogólny wygląd wiertła kąt 118° jest stosunkowo "zaokrąglony" w porównaniu do ostrzejszych kątów, ale nie jest też bardzo "płaski".
Kiedy standard to za mało? Jak dobrać kąt ostrzenia do specjalnych zadań
Choć kąt 118° jest uniwersalny, istnieją sytuacje, w których jego zastosowanie nie jest optymalne. W takich przypadkach modyfikacja kąta wierzchołkowego pozwala na lepsze dopasowanie narzędzia do specyfiki obrabianego materiału i wymagań zadania.
Stal nierdzewna i hartowana – dlaczego potrzebujesz kąta 135°?
Wiercenie w materiałach o podwyższonej twardości i ciągliwości, takich jak popularna stal nierdzewna, stal hartowana czy stopy tytanu, stanowi wyzwanie dla standardowych wierteł. W takich przypadkach zaleca się zastosowanie większego kąta wierzchołkowego, wynoszącego 135°. Dlaczego? Większy kąt sprawia, że krawędzie tnące są krótsze i bardziej wytrzymałe, co znacząco zmniejsza ryzyko ich wykruszenia lub uszkodzenia podczas kontaktu z twardym materiałem. Ponadto, szerszy kąt ułatwia inicjację wiercenia w materiałach o gładkiej powierzchni, zapobiegając tzw. "wędrowaniu" wiertła, czyli jego ślizganiu się po powierzchni przed zagłębieniem się.
Wiercenie w metalach miękkich (miedź, mosiądz) – kiedy warto zejść do 90°-100°?
Zupełnie odwrotna sytuacja ma miejsce podczas obróbki metali bardzo miękkich i plastycznych. Materiały takie jak czysta miedź, mosiądz, czy niektóre rodzaje tworzyw sztucznych, mogą sprawiać problem przy użyciu standardowego kąta 118°. Wiertło może mieć tendencję do "zapychania się" materiałem. W takich przypadkach korzystne może być zastosowanie ostrzejszego kąta wierzchołkowego, w zakresie 90°-100°. Taki kąt sprawia, że krawędzie tnące są bardziej agresywne, co ułatwia "wgryzienie się" wiertła w miękki materiał i efektywne usuwanie wiórów, zapobiegając ich gromadzeniu się na ostrzu.
Wpływ kąta na kształt wióra i odprowadzanie ciepła – co musisz wiedzieć?
Kąt wierzchołkowy wiertła ma bezpośredni wpływ na proces formowania się wiórów. Zbyt ostry kąt może prowadzić do powstawania długich, nitkowatych wiórów, które trudniej odprowadzić z otworu, co zwiększa ryzyko zapychania i przegrzewania. Zbyt tępy kąt może powodować powstawanie drobnych, ściernych wiórów, które również nie sprzyjają efektywnemu skrawaniu. Optymalny kąt, dobrany do materiału, zapewnia formowanie się wiórów o odpowiedniej wielkości i kształcie, które są łatwo usuwane z obszaru skrawania. To z kolei minimalizuje gromadzenie się ciepła, co jest kluczowe dla zachowania ostrości wiertła i uzyskania gładkiego otworu.
Anatomia idealnego ostrza – to nie tylko kąt wierzchołkowy!
Chociaż kąt wierzchołkowy jest niezwykle ważny, nie jest jedynym elementem decydującym o jakości ostrzenia. Prawidłowa geometria wiertła to złożony system, w którym każdy element odgrywa swoją rolę.
Kąt przyłożenia: Sekret, który sprawia, że wiertło skrawa, a nie trze
Kąt przyłożenia to jeden z tych parametrów, który często jest pomijany, a ma fundamentalne znaczenie dla efektywności wiercenia. Jest to kąt pomiędzy powierzchnią przyłożenia (czyli powierzchnią za krawędzią tnącą) a obrabianym materiałem. Prawidłowo wykonany kąt przyłożenia sprawia, że krawędź tnąca "podcina" materiał, efektywnie go skrawając. Jeśli kąt przyłożenia jest zbyt mały (lub zerowy), krawędź tnąca zaczyna trzeć o materiał, generując nadmierne ciepło i zużywając energię bez efektu skrawania. Z kolei zbyt duży kąt przyłożenia osłabia krawędź tnącą, czyniąc ją bardziej podatną na wykruszenie.
Zabójcza symetria: Dlaczego obie krawędzie tnące muszą być identyczne?
Symetria ostrzenia jest absolutnie krytyczna dla prawidłowej pracy wiertła. Oznacza to, że obie krawędzie tnące muszą być naostrzone pod identycznym kątem wierzchołkowym i mieć dokładnie tę samą długość. Niesymetryczne ostrzenie prowadzi do szeregu problemów. Najbardziej zauważalnym jest tzw. "bicie" wiertła wiertło nie obraca się idealnie wokół swojej osi, co skutkuje wierceniem otworu o większej średnicy niż nominalna. Powoduje to również nierównomierne obciążenie krawędzi tnących, przyspieszając zużycie narzędzia i pogarszając jakość powierzchni otworu.
Rola ścinu (krawędzi poprzecznej) – jak wpływa na siłę nacisku?
Ścin, znany również jako krawędź poprzeczna lub dłutowa, to ta część wiertła, która znajduje się na samym jego końcu, łącząc obie krawędzie tnące. W przeciwieństwie do krawędzi tnących, ścin nie skrawa materiału w sposób efektywny. Jego główną rolą jest "wciskane się" w materiał, co generuje pewien opór. Prawidłowo ukształtowany ścin jest kluczowy dla łatwego rozpoczęcia wiercenia. Minimalizuje siłę nacisku potrzebną do zagłębienia się wiertła i pomaga w centrowaniu narzędzia, zapobiegając jego ślizganiu się po powierzchni materiału. Zbyt duży lub źle uformowany ścin może znacząco zwiększyć siłę potrzebną do wiercenia.
Ostrzenie wiertła krok po kroku – praktyczny poradnik
Samodzielne ostrzenie wierteł wymaga wprawy i odpowiednich narzędzi. Oto przewodnik, który pomoże Ci wykonać to zadanie poprawnie.
Niezbędne narzędzia: Szlifierka stołowa czy dedykowana ostrzałka?
Do ostrzenia wierteł najczęściej wykorzystuje się szlifierki stołowe. Tradycyjne rozwiązanie to kamień szlifierski, zazwyczaj wykonany z elektrokorundu. Wymaga on jednak dużej precyzji i wprawy w utrzymaniu prawidłowych kątów. Alternatywą, szczególnie dla osób mniej doświadczonych, są dedykowane ostrzałki do wierteł. Te urządzenia często posiadają prowadnice i mechanizmy, które automatycznie ustawiają wiertło pod odpowiednim kątem, ułatwiając uzyskanie powtarzalnych i prawidłowych rezultatów. Wybór narzędzia zależy od Twoich potrzeb, częstotliwości ostrzenia i poziomu wprawy.

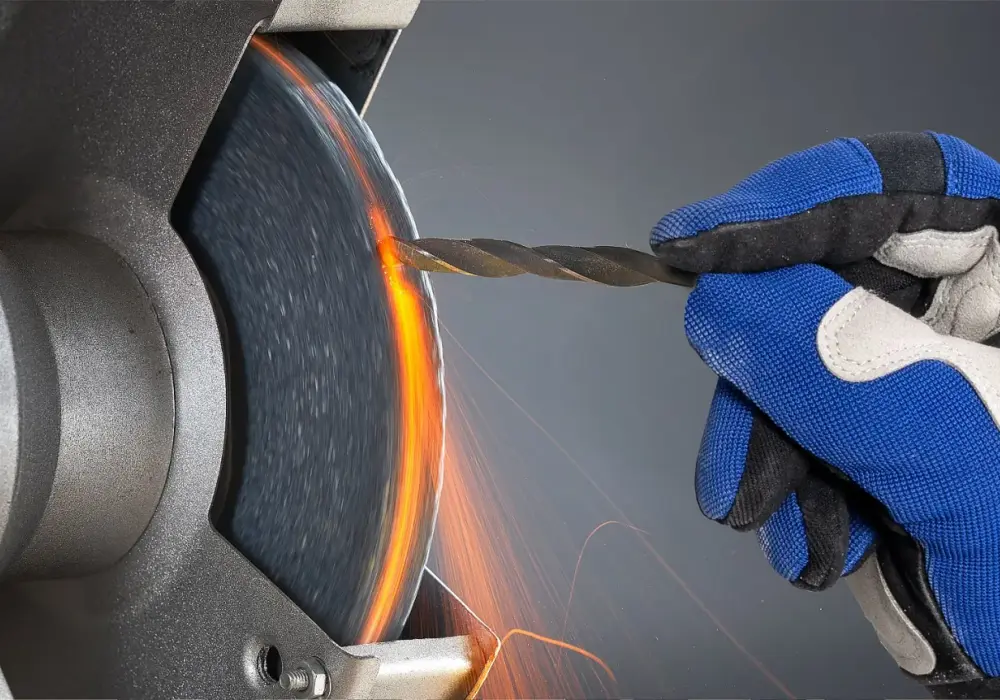

Technika ręczna na szlifierce stołowej: Jak utrzymać prawidłową geometrię?
Ostrzenie ręczne na szlifierce stołowej wymaga precyzji i cierpliwości. Oto kluczowe kroki:
- Prawidłowe uchwycenie wiertła: Wiertło należy pewnie chwycić między kciuk a palec wskazujący, trzymając je pod odpowiednim kątem.
- Ustawienie kąta wierzchołkowego i przyłożenia: Kluczowe jest ustawienie wiertła tak, aby jego krawędź tnąca stykała się z kamieniem pod właściwym kątem wierzchołkowym (np. 118° lub 135°). Jednocześnie należy zadbać o odpowiedni kąt przyłożenia.
- Równomierne szlifowanie obu krawędzi: Po naostrzeniu jednej krawędzi, wiertło należy obrócić i naostrzyć drugą krawędź w identyczny sposób. Ważne jest, aby obie krawędzie były równe.
- Kontrolowanie długości krawędzi: Upewnij się, że obie krawędzie tnące mają tę samą długość. Nierówność prowadzi do "bicia" wiertła.
- Delikatne szlifowanie ścinu: Jeśli ścin jest zbyt duży, można go delikatnie przeszlifować, aby zmniejszyć opór przy rozpoczynaniu wiercenia.
Proces ten wymaga praktyki, dlatego pierwsze próby mogą nie być idealne. Ważne jest, aby nie spieszyć się i kontrolować każdy ruch.
Bezpieczeństwo przede wszystkim: Chłodzenie wiertła i ochrona osobista
Podczas ostrzenia, zwłaszcza wierteł ze stali szybkotnącej (HSS), kluczowe jest zapobieganie przegrzewaniu. Nadmierne ciepło może doprowadzić do utraty hartowania, co czyni wiertło bezużytecznym. Dlatego tak ważne jest regularne chłodzenie wiertła, na przykład poprzez zanurzanie go w wodzie. Nie zapominaj również o podstawowych zasadach bezpieczeństwa: zawsze używaj okularów ochronnych, aby chronić oczy przed odpryskami, a w miarę możliwości również rękawic ochronnych.
Najczęstsze błędy podczas ostrzenia i jak ich uniknąć
Nawet doświadczeni majsterkowicze popełniają błędy podczas ostrzenia. Świadomość najczęstszych z nich pozwoli Ci ich uniknąć i cieszyć się doskonale naostrzonymi wiertłami.
Niesymetryczne ostrza – główna przyczyna "bicia" wiertła
Jednym z najczęstszych błędów jest ostrzenie niesymetryczne jedna krawędź tnąca jest dłuższa, krótsza lub ma inny kąt niż druga. Jak już wspomniano, prowadzi to do "bicia" wiertła, co skutkuje wierceniem otworów o nieprawidłowej średnicy, niską jakością powierzchni i przyspieszonym zużyciem narzędzia. Aby tego uniknąć, należy bardzo dokładnie kontrolować długość i kąt obu krawędzi podczas całego procesu ostrzenia, wykonując naprzemienne ruchy na obu stronach.
Zły kąt przyłożenia ("płaskie" ostrze) i jego katastrofalne skutki
Kolejnym powszechnym błędem jest brak lub zbyt mały kąt przyłożenia, co w praktyce oznacza, że ostrze jest "płaskie". Takie wiertło nie skrawa materiału, lecz trze o niego. Generuje to ogromne ilości ciepła, które błyskawicznie przegrzewa wiertło, prowadząc do utraty jego twardości i szybkiego stępienia. Zawsze upewnij się, że po naostrzeniu krawędzi tnącej, za nią znajduje się niewielka, ale wyraźna powierzchnia przyłożenia pod odpowiednim kątem.
Przegrzanie i utrata twardości – jak rozpoznać "spalone" wiertło?
Przegrzewanie podczas ostrzenia jest jednym z największych wrogów wierteł ze stali szybkotnącej (HSS). Jeśli wiertło podczas ostrzenia zmieni kolor na niebieski lub fioletowy, jest to wyraźny sygnał, że doszło do przegrzania i utraty hartowania. Takie wiertło, nawet jeśli wygląda na ostre, będzie bardzo szybko się tępić i nie będzie nadawało się do efektywnej obróbki metali. Aby temu zapobiec, należy ostrzyć wiertło małymi krokami, często je chłodząc.
Jak sprawdzić, czy wiertło zostało naostrzone poprawnie?
Po zakończeniu ostrzenia, kluczowe jest sprawdzenie, czy nasza praca przyniosła oczekiwane rezultaty. Istnieje kilka sposobów na weryfikację jakości ostrzenia.
Wizualna inspekcja: Na co zwrócić uwagę patrząc na czubek wiertła?
Pierwszym krokiem jest dokładna inspekcja wizualna naostrzonego wiertła. Zwróć uwagę na symetrię obu krawędzi tnących czy są identycznej długości i czy wyglądają na ostrzone pod tym samym kątem. Krawędzie powinny być ostre, bez widocznych wyszczerbień czy zaokrągleń. Sprawdź, czy kąt wierzchołkowy jest zgodny z zamierzonym. Przyjrzyj się również kątowi przyłożenia powinna być widoczna niewielka, gładka powierzchnia za krawędzią tnącą. Poszukaj śladów przegrzania, takich jak niebieskawe lub fioletowe przebarwienia. Użycie lupy może znacznie ułatwić dokładną ocenę.
Przeczytaj również: Jak dobrać właściwy otwór pod kotwę chemiczną: kompletna instrukcja
Test praktyczny: Jak powinno zachowywać się idealnie naostrzone wiertło?
Najlepszym testem jest praktyczne użycie wiertła. Idealnie naostrzone wiertło powinno z łatwością zagłębiać się w materiał przy umiarkowanym nacisku. Nie powinno wymagać nadmiernej siły ani "ślizgać się" po powierzchni. Podczas wiercenia powinno generować równe, spiralne wióry, które są efektywnie odprowadzane z otworu. Otwór powinien mieć czyste krawędzie, bez zadziorów, a jego średnica powinna być zbliżona do nominalnej średnicy wiertła. Wiertło nie powinno wykazywać oznak "bicia", czyli nierównomiernego obrotu.
