Podłączenie włącznika światła to zadanie, które może wydawać się skomplikowane, ale z odpowiednimi instrukcjami i naciskiem na bezpieczeństwo, jest w zasięgu ręki każdego majsterkowicza. Ten przewodnik krok po kroku pokaże Ci, jak bezpiecznie i prawidłowo podłączyć pojedynczy włącznik, wyjaśniając znaczenie kolorów przewodów i kluczowe zasady, by Twoje oświetlenie działało bez zarzutu.
Jak bezpiecznie i prawidłowo podłączyć włącznik światła w puszce instalacyjnej
- Zawsze wyłączaj zasilanie i sprawdzaj brak napięcia próbnikiem przed rozpoczęciem prac.
- Przewody fazowe (L) są brązowe lub czarne, neutralne (N) niebieskie, a ochronne (PE) żółto-zielone.
- Pojedynczy włącznik światła podłącza się wyłącznie do przewodu fazowego (L), przerywając jego obwód.
- Przewody neutralne (N) i ochronne (PE) łączy się złączkami w puszce, omijając włącznik.
- Używaj odpowiednich narzędzi, takich jak śrubokręty, ściągacz izolacji i złączki elektryczne.
- W razie wątpliwości lub nietypowej instalacji zawsze skonsultuj się z elektrykiem.
Zanim zaczniesz: Dlaczego bezpieczeństwo to absolutny priorytet
Prace z instalacją elektryczną zawsze wiążą się z ryzykiem porażenia prądem, dlatego bezpieczeństwo musi być absolutnym priorytetem. Nigdy nie lekceważ tego etapu. Pamiętaj, że nawet drobne zaniedbanie może mieć poważne konsekwencje.
Krok 0: Wyłącz zasilanie – jak zrobić to prawidłowo?
Przed podjęciem jakichkolwiek działań w puszce instalacyjnej, musisz bezwzględnie odłączyć zasilanie. Udaj się do skrzynki rozdzielczej i odnajdź bezpiecznik odpowiadający za obwód, w którym znajduje się włącznik. Wyłącz go, upewniając się, że prąd nie płynie do danego miejsca. W razie wątpliwości, wyłącz główny bezpiecznik całej instalacji.
Narzędzia, które musisz mieć pod ręką (i jedno, bez którego nie wolno zaczynać)
Do prawidłowego i bezpiecznego podłączenia włącznika potrzebujesz kilku podstawowych narzędzi. Upewnij się, że masz:
- Śrubokręty (płaski i krzyżakowy) do montażu włącznika i zaciskania przewodów.
- Ściągacz izolacji lub ostry nożyk do precyzyjnego usuwania izolacji z przewodów.
- Złączki elektryczne (np. typu WAGO) niezbędne do bezpiecznego łączenia przewodów neutralnych i ochronnych.
- Próbnik napięcia (neonówka lub probówka) to absolutnie kluczowe narzędzie, bez którego nie wolno rozpoczynać pracy.

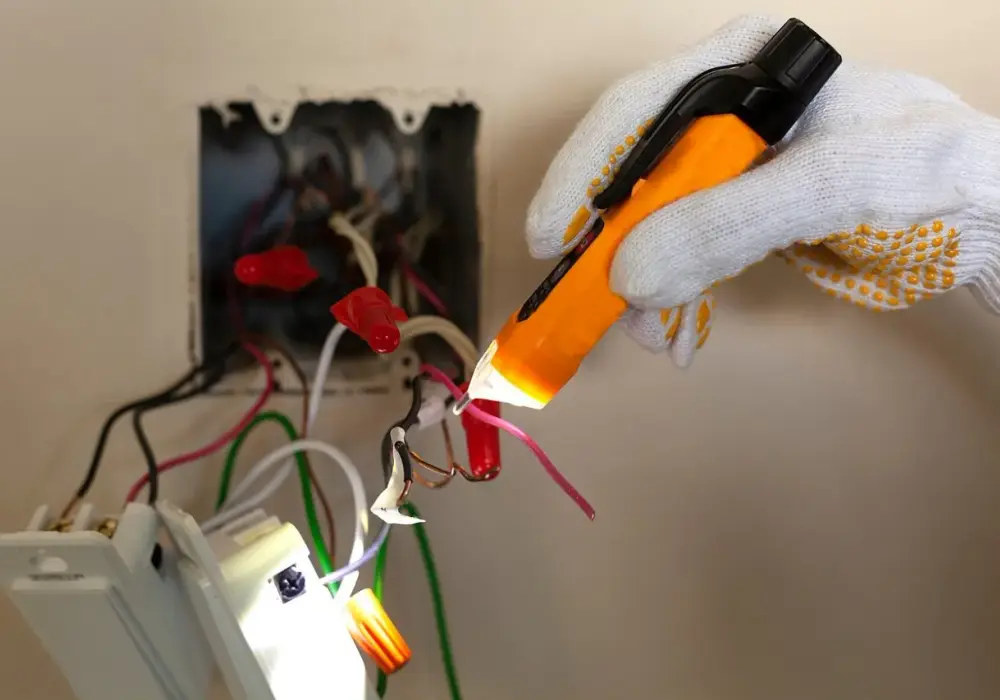

Sprawdź dwa razy: Jak użyć próbnika napięcia, by mieć 100% pewności?
Po wyłączeniu bezpiecznika, użyj próbnika napięcia, aby upewnić się, że w przewodach w puszce nie ma prądu. Dotknij końcówką próbnika do każdego przewodu. Jeśli próbnik nie zaświeci się (lub nie wyda sygnału dźwiękowego, w zależności od typu próbnika), oznacza to brak napięcia. Sprawdź każdy przewód dwukrotnie, aby mieć stuprocentową pewność. Dopiero wtedy możesz bezpiecznie kontynuować pracę.

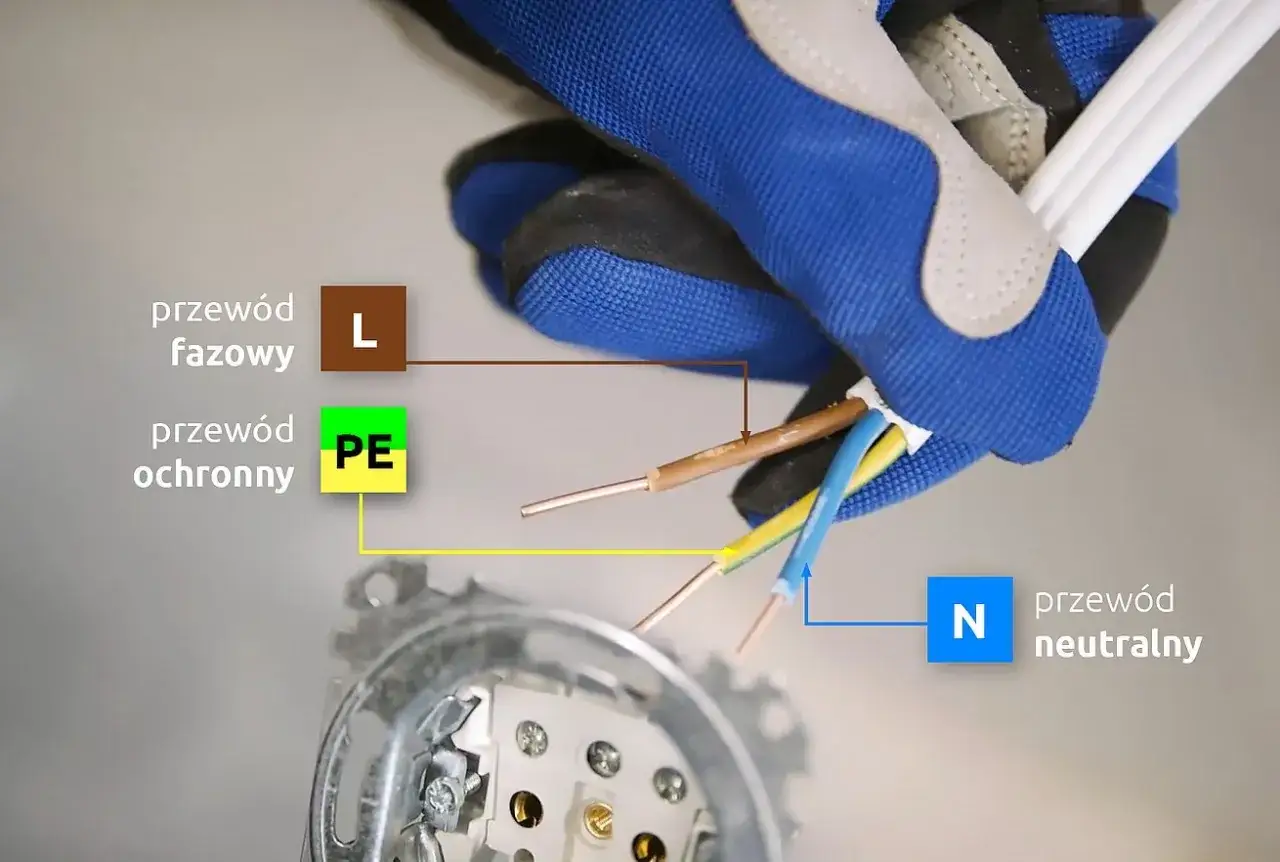

Rozszyfruj kable w swojej ścianie: Co oznaczają poszczególne kolory
Zrozumienie kolorystyki przewodów jest fundamentalne dla prawidłowego i bezpiecznego podłączenia włącznika. W Polsce, zgodnie z normą PN-HD 308 S2: 2007, obowiązują konkretne oznaczenia, które pomagają zidentyfikować funkcję każdego kabla.
Przewód fazowy (L) – brązowy lub czarny: Ten, w którym "płynie prąd"
Przewód fazowy, oznaczony literą "L" (Line), jest tym, który doprowadza prąd do urządzenia. Jego kolor to zazwyczaj brązowy lub czarny. To właśnie w tym przewodzie "płynie prąd", a jego dotknięcie grozi porażeniem. Włącznik światła montuje się właśnie na tym przewodzie, aby przerywać lub zamykać obwód, kontrolując przepływ prądu do lampy.
Przewód neutralny (N) – niebieski: Kluczowy dla obwodu, ale nie dla samego włącznika
Przewód neutralny, oznaczony literą "N" (Neutral), ma kolor niebieski. Jest on niezbędny do zamknięcia obwodu elektrycznego, umożliwiając powrót prądu do źródła. Jednak w przypadku pojedynczego włącznika światła, przewód neutralny zazwyczaj nie jest podłączany bezpośrednio do włącznika. Zamiast tego, jest on łączony z przewodem neutralnym idącym do lampy za pomocą złączki w puszce instalacyjnej.
Przewód ochronny (PE) – żółto-zielony: Twój anioł stróż chroniący przed porażeniem
Przewód ochronny, oznaczony literami "PE" (Protective Earth), ma charakterystyczny żółto-zielony kolor. Jego główną funkcją jest ochrona przed porażeniem elektrycznym w przypadku awarii urządzenia lub instalacji. Podobnie jak przewód neutralny, przewód ochronny jest łączony z odpowiadającym mu przewodem idącym do lampy za pomocą złączki w puszce, a nie jest wpinany do samego włącznika.
Co zrobić, gdy w puszce panuje chaos kolorystyczny? (Sytuacje w starym budownictwie)
W starszych instalacjach elektrycznych, zwłaszcza w budynkach sprzed lat 90., możesz spotkać się z przewodami o niestandardowej kolorystyce lub nawet z jednolitymi kolorami. W takiej sytuacji kluczowe jest użycie próbnika napięcia. Zidentyfikuj przewód fazowy (L) to ten, w którym próbnik zaświeci się po włączeniu zasilania (oczywiście po wcześniejszym wyłączeniu i ponownym włączeniu na chwilę w celu identyfikacji, a następnie ponownym wyłączeniu!). Jeśli masz wątpliwości co do funkcji pozostałych przewodów lub instalacja wydaje się zbyt skomplikowana, zawsze wezwij wykwalifikowanego elektryka. Bezpieczeństwo jest najważniejsze.
Podłączenie wyłącznika pojedynczego: Instrukcja krok po kroku
Po upewnieniu się, że zasilanie jest wyłączone i przewody zostały zidentyfikowane, możesz przystąpić do podłączania włącznika. Pamiętaj o precyzji i ostrożności na każdym etapie.
Krok 1: Przygotowanie przewodów w puszce – jak prawidłowo usunąć izolację?
Delikatnie usuń około 1-1,5 cm izolacji z końcówek przewodów, które będziesz podłączać. Użyj do tego ściągacza izolacji lub ostrego nożyka. Uważaj, aby nie uszkodzić miedzianych żył przewodu. Końcówki powinny być czyste i nieposzarpane, gotowe do pewnego zamocowania w zaciskach.

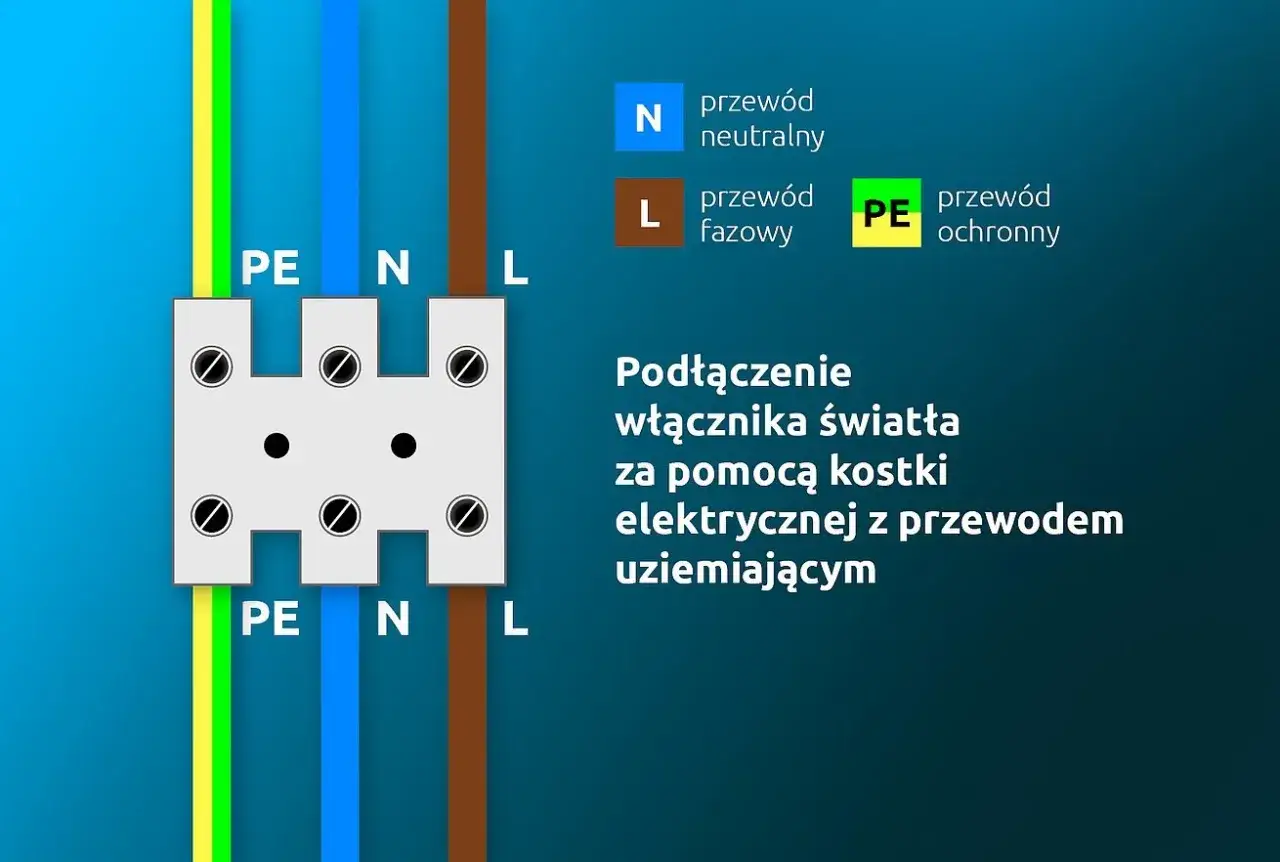

Krok 2: Łączenie przewodów neutralnych (N) i ochronnych (PE) – rola złączek
Przewody neutralne (N, niebieskie) oraz ochronne (PE, żółto-zielone) nie są podłączane bezpośrednio do pojedynczego włącznika. Zamiast tego, należy je połączyć ze sobą za pomocą złączek elektrycznych (np. typu WAGO) wewnątrz puszki instalacyjnej. Upewnij się, że połączenie jest solidne i bezpieczne. Przewody te będą prowadzić bezpośrednio do lampy, omijając włącznik.

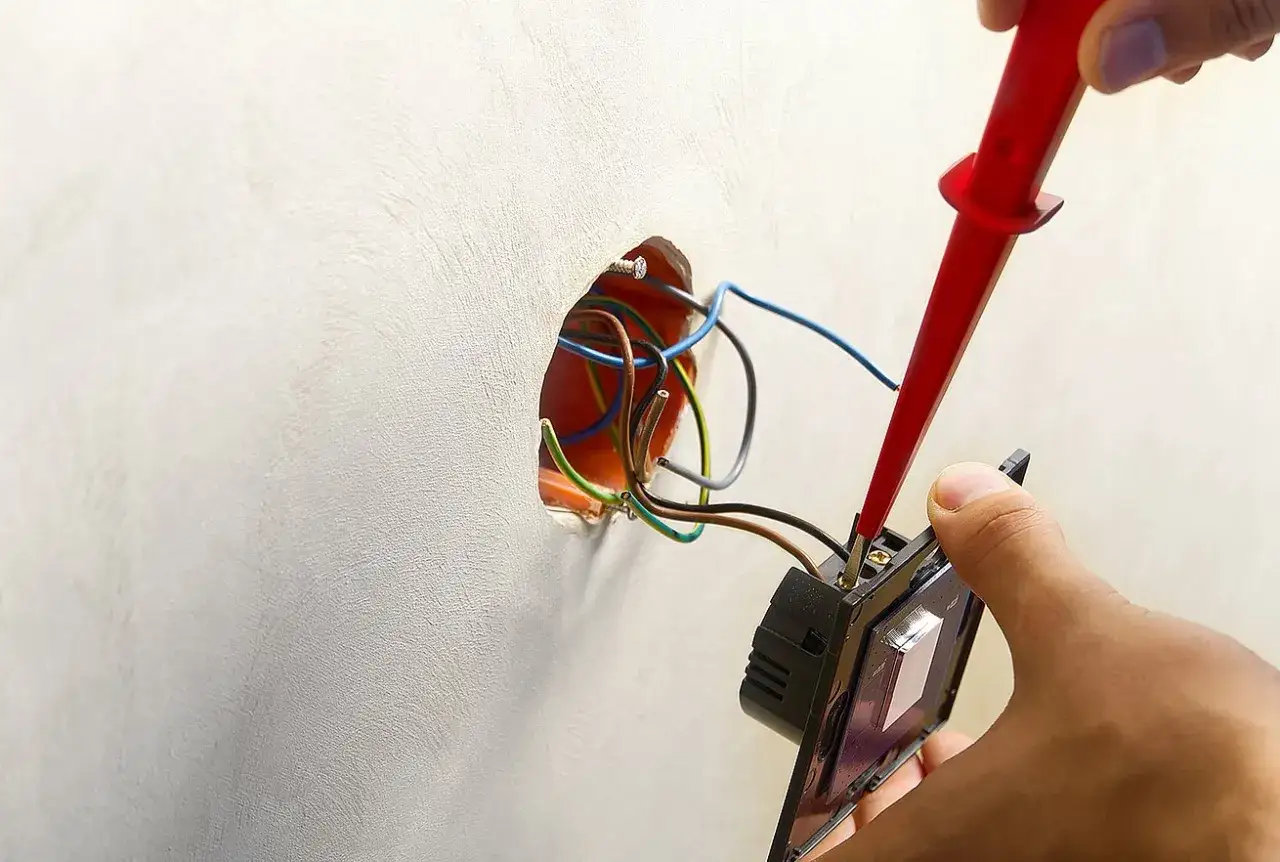

Krok 3: Kluczowy moment – który przewód fazowy podpiąć i dokąd?
To najważniejszy etap podłączania włącznika. Zidentyfikuj przewód fazowy zasilający (L, brązowy lub czarny), który doprowadza prąd do puszki. Podłącz go do jednego z zacisków włącznika (zazwyczaj oznaczonego jako "L" lub strzałką wchodzącą). Następnie, zidentyfikuj drugi przewód fazowy (często ten sam kolor, nazywany przewodem korespondencyjnym), który prowadzi od włącznika do lampy. Podłącz go do drugiego zacisku włącznika (zazwyczaj oznaczonego jako "L1" lub strzałką wychodzącą). Upewnij się, że przewody są mocno dokręcone w zaciskach i nie ma ryzyka ich wysunięcia.
Krok 4: Montaż mechanizmu włącznika w puszce – jak osadzić go stabilnie i prosto?
Po podłączeniu przewodów, ostrożnie umieść mechanizm włącznika w puszce instalacyjnej. Upewnij się, że przewody są ułożone w taki sposób, aby nie były ściśnięte ani uszkodzone. Przykręć mechanizm do puszki za pomocą śrubek, które zazwyczaj są dołączone do włącznika. Dopilnuj, aby mechanizm był osadzony prosto i stabilnie, co ułatwi późniejszy montaż ramki i klawisza.
Test i finalizacja: Jak sprawdzić, czy wszystko działa, zanim założysz ramkę
Zanim zamkniesz puszkę i założysz ozdobne elementy, konieczne jest przeprowadzenie testu, aby upewnić się, że instalacja działa prawidłowo i bezpiecznie.
Chwila prawdy: Włącz bezpieczniki i przetestuj działanie włącznika
Po upewnieniu się, że wszystkie połączenia są solidne, a mechanizm włącznika stabilnie osadzony, wróć do skrzynki rozdzielczej i włącz bezpiecznik, który wcześniej wyłączyłeś. Następnie wróć do włącznika i przetestuj jego działanie. Włącz i wyłącz światło kilkukrotnie. Jeśli lampa reaguje prawidłowo, a włącznik działa płynnie, oznacza to, że podłączenie zostało wykonane poprawnie.
Ostatnie szlify: Montaż ramki i klawisza
Gdy masz pewność, że wszystko działa, możesz przystąpić do montażu ramki ozdobnej i klawisza włącznika. Delikatnie zatrzaśnij ramkę na mechanizmie, a następnie zamocuj klawisz. Upewnij się, że wszystkie elementy są dobrze dopasowane i stabilnie zamocowane. Gratulacje, właśnie podłączyłeś włącznik światła!
Najczęstsze błędy przy podłączaniu wyłącznika i jak ich unikać
Nawet doświadczonym majsterkowiczom zdarzają się pomyłki. Znając najczęstsze błędy, możesz ich uniknąć i zapewnić sobie bezpieczną oraz sprawną instalację.
Błąd #1: Podłączenie przewodu neutralnego do włącznika – dlaczego to nie zadziała?
Podłączanie przewodu neutralnego (N) do włącznika to częsty błąd. Włącznik ma za zadanie przerywać obwód fazowy (L), czyli ten, który doprowadza prąd. Przewód neutralny służy do zamykania obwodu. Podłączenie N do włącznika sprawi, że światło nie będzie działać, ponieważ włącznik nie będzie w stanie przerwać przepływu prądu w przewodzie fazowym. Pamiętaj, N i PE zawsze omijają włącznik i są łączone złączkami.
Błąd #2: Zbyt krótkie lub uszkodzone przewody – jak to wpływa na bezpieczeństwo?
Zbyt krótkie przewody utrudniają prawidłowe i bezpieczne podłączenie, zwiększając ryzyko słabego styku lub przypadkowego wysunięcia się z zacisków. Uszkodzona izolacja natomiast może prowadzić do zwarć, porażenia prądem lub pożaru. Zawsze upewnij się, że masz wystarczającą długość przewodu do swobodnego manewrowania i że izolacja jest nienaruszona. W razie uszkodzenia, przewód należy wymienić lub odpowiednio zabezpieczyć.
Przeczytaj również: Gruntowanie tynku gipsowego przed gładzią - niezbędne czy zbędne?
Błąd #3: Pomylenie przewodu fazowego zasilającego z odchodzącym do lampy
Pomylenie przewodu fazowego zasilającego (tego, który doprowadza prąd do puszki) z przewodem fazowym idącym do lampy (tym, który prowadzi prąd od włącznika do żarówki) może skutkować tym, że światło będzie świecić cały czas, niezależnie od pozycji włącznika, lub włącznik nie będzie działał wcale. Zawsze precyzyjnie identyfikuj te przewody za pomocą próbnika napięcia przed podłączeniem, aby zapewnić prawidłowe działanie włącznika.
To nie musi być trudne: Kiedy wezwać elektryka, a kiedy możesz działać sam?
Podłączenie pojedynczego włącznika światła, jak opisano w tym przewodniku, jest zadaniem, które z odpowiednią wiedzą i ostrożnością można wykonać samodzielnie. Jest to dobra opcja, jeśli masz podstawowe zdolności manualne, jesteś pewien identyfikacji przewodów i czujesz się komfortowo z użyciem próbnika napięcia. Pamiętaj, że według Maxlight, samodzielne podłączenie jest możliwe, ale wymaga precyzji.
Istnieją jednak sytuacje, w których wezwanie wykwalifikowanego elektryka jest absolutnie niezbędne i stanowi najbezpieczniejsze rozwiązanie. Zawsze powinieneś skonsultować się z profesjonalistą, jeśli:
- Masz do czynienia ze starą instalacją, której kolorystyka przewodów jest niejasna lub niestandardowa.
- Puszka instalacyjna jest przepełniona przewodami, a ich układ jest skomplikowany.
- Nie czujesz się pewnie w identyfikacji przewodów lub masz jakiekolwiek wątpliwości co do bezpieczeństwa.
- Chcesz podłączyć włącznik schodowy, krzyżowy lub inny bardziej skomplikowany system.
- Nie posiadasz odpowiednich narzędzi, w szczególności próbnika napięcia.
Pamiętaj, że zdrowie i bezpieczeństwo są najważniejsze. W razie najmniejszych wątpliwości, nie ryzykuj i powierz pracę specjaliście.
