W systemach ociepleń budynków, gdzie kluczową rolę odgrywa styropian, samo przyklejenie płyt do ściany często okazuje się niewystarczające. Aby zapewnić trwałość, bezpieczeństwo i odporność elewacji na działanie czynników zewnętrznych, niezbędne jest zastosowanie dodatkowego, mechanicznego mocowania. Tym właśnie zadaniem zajmują się dyble do styropianu, znane również jako łączniki do termoizolacji. W tym artykule przeprowadzimy Cię przez cały proces od zrozumienia, dlaczego dyble są tak ważne, przez ich prawidłowy dobór, aż po instrukcję montażu, która uchroni Cię przed kosztownymi błędami. Naszym celem jest dostarczenie Ci kompleksowej wiedzy, która pozwoli Ci podjąć świadome decyzje i cieszyć się solidną, estetyczną elewacją przez lata.
Dyble do styropianu – klucz do trwałego i bezpiecznego ocieplenia elewacji
- Dyble są niezbędne do zabezpieczenia styropianu przed siłami wiatru i zapewnienia stabilności ocieplenia.
- Wybór dybla zależy od rodzaju trzpienia (plastikowy/metalowy), grubości izolacji i materiału ściany.
- Prawidłowa długość dybla to suma grubości styropianu, kleju i minimalnej głębokości zakotwienia.
- Liczba dybli na m² różni się w zależności od strefy elewacji (środkowa vs. narożna).
- Montaż dybli wymaga cierpliwości i precyzji; błędy prowadzą do mostków termicznych i uszkodzeń.
- Styropian grafitowy wymaga szczególnej uwagi ze względu na większe naprężenia termiczne.

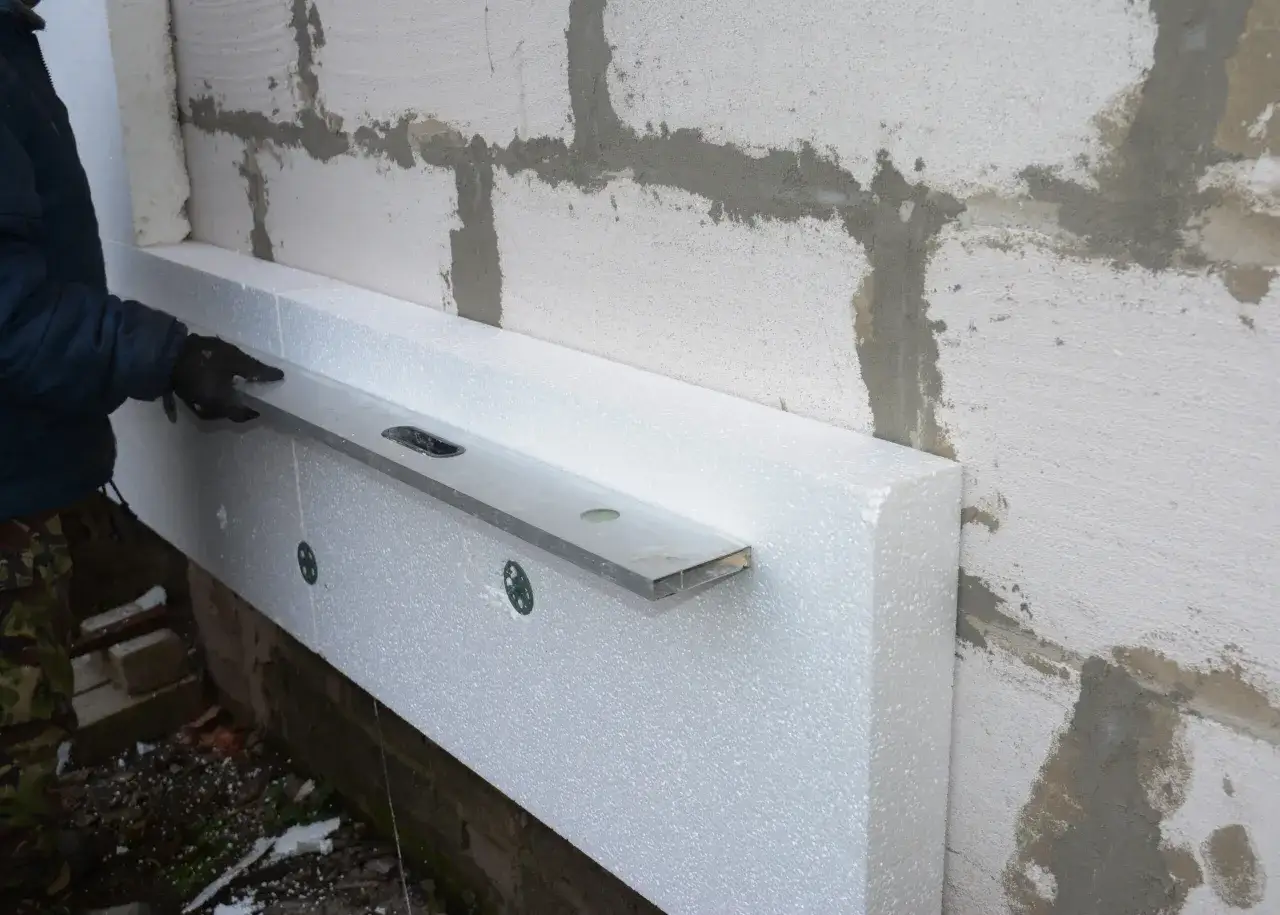

Dlaczego samo klejenie styropianu to za mało? Kluczowa rola dybli w systemie ocieplenia
Klej do styropianu stanowi fundament mocowania płyt izolacyjnych do ściany, zapewniając ich przyczepność i szczelność. Jednak w obliczu dynamicznych obciążeń, takich jak silne podmuchy wiatru, sama siła kleju może okazać się niewystarczająca. Wiatr, szczególnie w przypadku wysokich budynków i otwartych przestrzeni, generuje ogromne siły ssące, które mogą doprowadzić do oderwania płyt od elewacji. Dyble do styropianu pełnią rolę dodatkowego, mechanicznego zabezpieczenia, które gwarantuje stabilność i trwałość całego systemu ocieplenia. Są one kluczowe dla bezpieczeństwa konstrukcji i długowieczności izolacji, zapobiegając potencjalnie niebezpiecznym sytuacjom i kosztownym naprawom.
Jak dyble chronią Twoją elewację przed siłami natury?
Mechaniczne zakotwienie płyt styropianowych za pomocą dybli stanowi solidne zabezpieczenie przed destrukcyjnym działaniem sił natury. Dyble, przechodząc przez warstwę styropianu i wbijając się głęboko w strukturę ściany nośnej, przejmują i rozkładają obciążenia generowane przez wiatr. Zapobiegają one siłom ssącym, które mogłyby oderwać płyty od elewacji, a także stabilizują izolację w przypadku drgań czy innych naprężeń. Dzięki temu cała fasada staje się znacznie bardziej odporna na warunki atmosferyczne, co przekłada się na jej długowieczność i estetyczny wygląd przez wiele lat.
Kiedy kołkowanie jest absolutnie konieczne, a kiedy tylko zalecane?
W praktyce, dla zewnętrznych systemów ociepleń, kołkowanie jest standardem i jest niemal zawsze konieczne, a nie tylko zalecane. Choć teoretycznie w specyficznych, bardzo osłoniętych miejscach i przy użyciu odpowiednich klejów można by rozważać rezygnację z dybli, normy budowlane i zasady sztuki budowlanej bezwzględnie wymagają ich stosowania. Jest to kluczowe dla zapewnienia bezpieczeństwa, trwałości i zgodności z przepisami, szczególnie w kontekście obciążeń wiatrowych, które mogą być znaczące nawet w miejscach pozornie osłoniętych. Zatem, zamiast pytać, czy kołkowanie jest konieczne, powinniśmy zakładać, że jest ono integralną częścią prawidłowo wykonanej elewacji.
Trzpień metalowy czy plastikowy? Poznaj anatomię dybla i wybierz świadomie
Wybór odpowiedniego dybla do styropianu to kluczowy etap planowania ocieplenia. Na rynku dostępne są różne rodzaje łączników, z których najczęściej spotykane różnią się materiałem wykonania trzpienia. Zrozumienie podstawowych różnic między dyblami z trzpieniem plastikowym a metalowym pozwoli Ci dokonać świadomego wyboru, dopasowanego do specyfiki Twojej budowy i materiałów izolacyjnych.
Dyble z trzpieniem plastikowym: Kiedy są najlepszym i najcieplejszym wyborem?
Dyble z trzpieniem wykonanym z poliamidu, czyli tworzywa sztucznego, to obecnie najpopularniejsze rozwiązanie na rynku. Ich główną zaletą jest brak przewodnictwa cieplnego poliamid nie tworzy mostków termicznych, co jest niezwykle ważne dla zachowania izolacyjności cieplnej budynku. Są one również odporne na korozję, co gwarantuje ich trwałość w warunkach zewnętrznych. Ze względu na te właściwości, dyble z plastikowym trzpieniem są idealnym wyborem do standardowych zastosowań i większości podłoży budowlanych, takich jak beton, cegła pełna czy bloczki z betonu komórkowego, pod warunkiem, że nie są one zbyt słabe.
Dyble z trzpieniem metalowym: Gwarancja wytrzymałości w wymagających warunkach
Dyble z trzpieniem stalowym, zazwyczaj ocynkowanym dla ochrony przed korozją, oferują znacznie większą wytrzymałość mechaniczną niż ich plastikowe odpowiedniki. Są one zalecane w sytuacjach, gdy potrzebne jest mocniejsze zakotwienie lub gdy izolujemy budynek materiałami o większej gęstości i ciężarze, na przykład wełną mineralną. Szczególnie warto po nie sięgnąć przy słabszych podłożach, takich jak beton komórkowy czy pustaki poryzowane, gdzie wymagana jest większa siła docisku i rozporu. Ponadto, dyble z metalowym trzpieniem są często wybierane w przypadku budynków wysokich, narażonych na silniejsze obciążenia wiatrem, a także przy montażu styropianu grafitowego, który ze względu na większe naprężenia termiczne, lepiej znosi dodatkowe wzmocnienie mechaniczne.

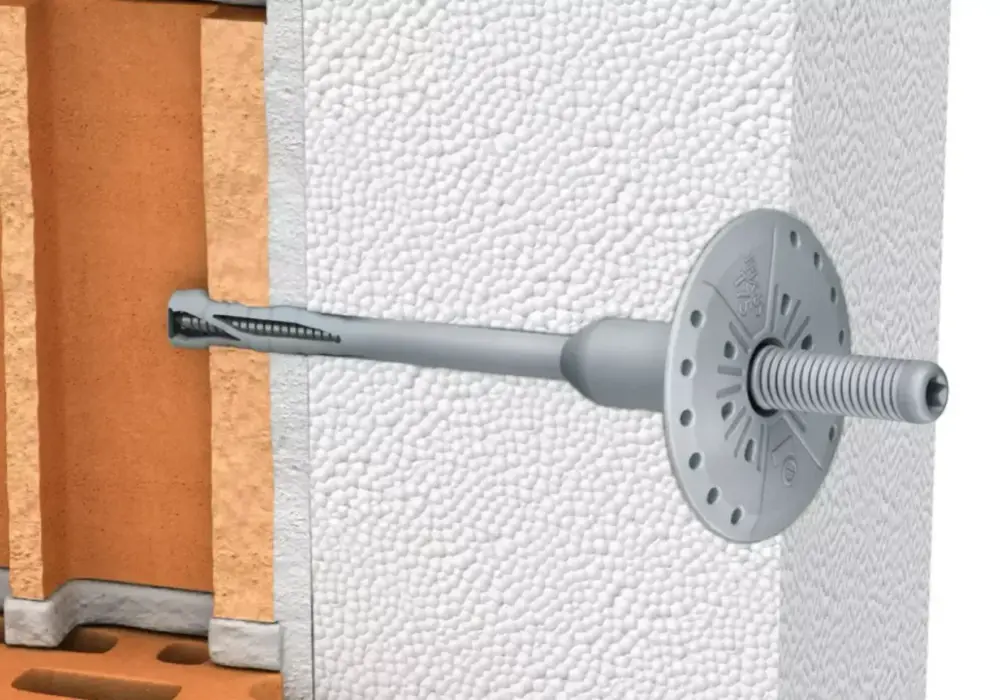

Talerzyk, strefa rozporu, trzpień – co musisz wiedzieć o budowie łącznika?
Każdy dybel do styropianu składa się z kilku kluczowych elementów, których funkcje decydują o jego skuteczności. Trzpień to element przenoszący obciążenia, który wkręcamy lub wbijamy w ścianę. Strefa rozporowa, umieszczona w dolnej części dybla, odpowiada za zakotwienie w materiale budowlanym jej odpowiednie rozprężenie zapewnia stabilność mocowania. Talerzyk, czyli szeroka, płaska część na końcu trzpienia, służy do dociskania płyty styropianowej do ściany i równomiernego rozłożenia nacisku na izolację, zapobiegając jej uszkodzeniu.
Jak dobrać idealne dyble? Praktyczny przewodnik krok po kroku
Prawidłowy dobór dybli do styropianu to fundament solidnego i trwałego ocieplenia. Zbyt krótki łącznik nie zapewni odpowiedniego zakotwienia, a niewłaściwy typ może nie sprostać wymaganiom podłoża lub materiału izolacyjnego. Aby uniknąć błędów, warto kierować się kilkoma prostymi zasadami, które pozwolą Ci wybrać idealne rozwiązanie dla Twojej elewacji.

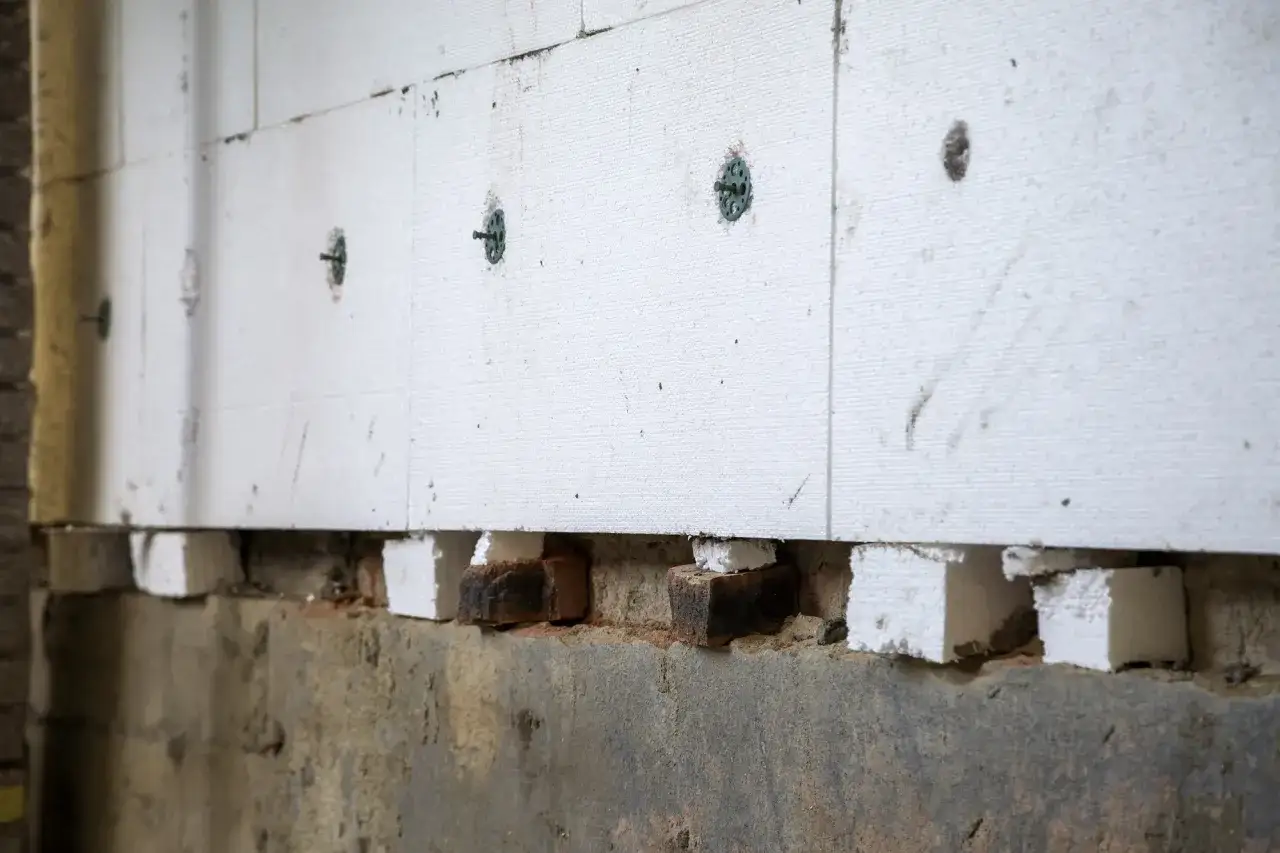

Oblicz to sam: Prosty wzór na prawidłową długość dybla
Określenie właściwej długości dybla jest kluczowe dla jego skutecznego działania. Należy pamiętać, że łącznik musi przebić się przez płytę styropianową, warstwę kleju, a następnie odpowiednio głęboko zakotwić się w ścianie nośnej. Dlatego idealna długość dybla obliczana jest według prostego wzoru: grubość styropianu + grubość warstwy kleju (zazwyczaj ok. 1-2 cm) + minimalna głębokość zakotwienia w ścianie. Każdy z tych elementów jest istotny niedoszacowanie którejkolwiek wartości może skutkować niewystarczającym mocowaniem.
Beton, pustak czy gazobeton? Jak dopasować dybel do rodzaju ściany (minimalne głębokości zakotwienia)
| Rodzaj ściany | Minimalna głębokość zakotwienia |
|---|---|
| Beton, cegła pełna, silikat | ok. 5-6 cm |
| Beton komórkowy (gazobeton), pustaki ceramiczne | ok. 8-9 cm |
Jak widać w powyższej tabeli, materiał, z którego wykonana jest ściana, ma fundamentalne znaczenie dla określenia wymaganej głębokości zakotwienia dybla. Im słabsze lub bardziej porowate podłoże, tym głębiej łącznik musi sięgnąć, aby zapewnić stabilne mocowanie. Należy pamiętać, że podane wartości są minimalne. Warto również dopasować typ dybla jego konstrukcję strefy rozporowej do specyfiki materiału, aby zmaksymalizować siłę kotwienia.
Styropian biały a grafitowy – dlaczego ciemniejszy kolor wymaga specjalnego traktowania?
Styropian grafitowy, choć charakteryzuje się lepszymi parametrami izolacyjnymi, wymaga nieco innego podejścia podczas montażu. Jego ciemniejszy kolor sprawia, że materiał ten silniej absorbuje promieniowanie słoneczne, co prowadzi do jego intensywniejszego nagrzewania się. Wahania temperatury powodują większe naprężenia termiczne w materiale, które mogą wpływać na stabilność mocowania. Z tego powodu, do styropianu grafitowego często zaleca się stosowanie dybli z trzpieniem metalowym. Oferują one większą wytrzymałość mechaniczną i lepiej radzą sobie z tymi dodatkowymi obciążeniami, zapewniając pewniejsze i trwalsze mocowanie izolacji.
Ile dybli na metr kwadratowy? Klucz do stabilnej elewacji
Odpowiednia liczba dybli na metr kwadratowy to kolejny kluczowy czynnik wpływający na stabilność i bezpieczeństwo całej elewacji. Zbyt mała ilość łączników może prowadzić do niewystarczającego rozłożenia obciążeń, szczególnie w miejscach narażonych na silne działanie wiatru. Dlatego precyzyjne określenie, ile dybli potrzebujesz, jest niezbędne dla prawidłowego wykonania systemu ocieplenia.
Standardowe rozmieszczenie: Ile łączników potrzebujesz na środku ściany?
W większości standardowych sytuacji, na środkowej części elewacji, zaleca się stosowanie od 4 do 6 dybli na każdy metr kwadratowy powierzchni izolowanej. Taka gęstość mocowania zapewnia równomierne rozłożenie obciążeń i stabilność płyt styropianowych w typowych warunkach eksploatacji budynku.
Strefy narożne i krawędziowe: Dlaczego w tych miejscach trzeba zagęścić kołkowanie?
Narożniki i krawędzie budynku to miejsca szczególnie narażone na intensywne działanie sił wiatru. Wiatr opływający budynek generuje tam znacznie większe siły ssące niż w środkowej części elewacji. Z tego powodu, w pasie o szerokości około 1-2 metrów od krawędzi budynku, należy zwiększyć liczbę dybli. Zaleca się stosowanie tam od 6 do 8 sztuk dybli na 1 m², aby zapewnić odpowiednią wytrzymałość i bezpieczeństwo izolacji w tych newralgicznych strefach.
Prawidłowy montaż dybli: Instrukcja, która uchroni Cię przed katastrofą budowlaną
Nawet najlepiej dobrane dyble nie spełnią swojej roli, jeśli zostaną zamontowane nieprawidłowo. Proces kołkowania wymaga precyzji, cierpliwości i przestrzegania kilku podstawowych zasad. Błędy popełnione na tym etapie mogą prowadzić do osłabienia całego systemu ocieplenia, powstawania mostków termicznych, a w skrajnych przypadkach nawet do uszkodzenia elewacji. Poniżej przedstawiamy szczegółową instrukcję, która pomoże Ci wykonać montaż dybli poprawnie.
Kiedy można zacząć kołkować? Cierpliwość, która procentuje
Kluczową zasadą, której należy bezwzględnie przestrzegać, jest rozpoczęcie kołkowania dopiero po pełnym związaniu kleju do styropianu. Proces ten zazwyczaj trwa minimum 24 do 48 godzin, w zależności od warunków atmosferycznych i rodzaju użytego kleju. Pośpiech w tym etapie jest niedopuszczalny. Jeśli przystąpisz do montażu dybli zbyt wcześnie, klej nie zdąży uzyskać odpowiedniej wytrzymałości, co może skutkować osłabieniem mocowania, a nawet możliwością oderwania płyt izolacyjnych od ściany pod wpływem obciążeń.
Wiercenie, osadzanie, wbijanie – montaż dybla w 4 prostych krokach
- Wywiercenie otworu: Za pomocą wiertarki z odpowiednim wiertłem, wywierć otwór prostopadle do ściany. Otwór powinien przejść przez warstwę styropianu i kleju, a jego głębokość musi odpowiadać wymaganej głębokości zakotwienia dybla w ścianie nośnej.
- Oczyszczenie otworu: Po wywierceniu, otwór należy dokładnie oczyścić z pyłu i resztek materiału. Można to zrobić za pomocą pompki do czyszczenia otworów lub odkurzacza. Czysty otwór zapewnia prawidłowe rozparcie dybla.
- Włożenie dybla: W tak przygotowany, czysty otwór, włóż dybel. Upewnij się, że wszedł on swobodnie, bez nadmiernego oporu.
- Wbicie lub wkręcenie trzpienia: Następnie, za pomocą młotka (w przypadku dybli wbijanych) lub wkrętarki (w przypadku dybli wkręcanych), osadź trzpień dybla. Czynność tę wykonuj do momentu, aż talerzyk dybla znajdzie się w odpowiedniej pozycji powinien być zlicowany z powierzchnią styropianu lub lekko zagłębiony, w zależności od wybranej metody montażu.
Montaż powierzchniowy kontra zagłębiony: Jak uniknąć "efektu biedronki" i mostków termicznych?
Istnieją dwie główne metody montażu dybli: montaż powierzchniowy, gdzie talerzyk dybla jest równo z powierzchnią styropianu, oraz montaż zagłębiony (termiczny). Ta druga metoda polega na osadzeniu dybla w specjalnie wyfrezowanym gnieździe w płycie styropianowej, a następnie zakryciu go zaślepką wykonaną z tego samego materiału. Montaż zagłębiony jest zdecydowanie zalecany, ponieważ pozwala całkowicie wyeliminować mostki termiczne, które powstają w miejscach, gdzie przez warstwę izolacji przechodzi element przewodzący ciepło, jakim jest trzpień dybla (szczególnie metalowy). Unikamy w ten sposób również tzw. "efektu biedronki" ciemniejszych plam na elewacji, które pojawiają się w miejscach kołkowania przy montażu powierzchniowym, wynikających z różnic w temperaturze i wilgotności.
Czym jest "ciepły montaż" i dlaczego warto go rozważyć?
"Ciepły montaż" to potoczna nazwa dla montażu zagłębionego (termicznego) dybli. Jego główną i niezaprzeczalną zaletą jest całkowita eliminacja mostków termicznych w miejscach mocowania płyt izolacyjnych. Dzięki temu poprawia się efektywność energetyczna całego systemu ocieplenia, ponieważ ciepło nie ucieka przez punkty osłabione dodatkowym mocowaniem. Dodatkowo, montaż zagłębiony zapewnia znacznie lepszą estetykę elewacji, ponieważ po jego wykonaniu żadne elementy dybli nie są widoczne na powierzchni styropianu, co ułatwia późniejsze tynkowanie i malowanie.
Tych 7 błędów unikaj jak ognia! Najczęstsze pomyłki przy kołkowaniu styropianu
Montaż dybli do styropianu, choć wydaje się prosty, kryje w sobie wiele pułapek, które mogą zniweczyć efekt pracy i narazić nas na dodatkowe koszty. Świadomość najczęstszych błędów i umiejętność ich unikania to klucz do stworzenia trwałej, efektywnej energetycznie i estetycznej elewacji. Oto lista siedmiu najczęściej popełnianych pomyłek, których należy bezwzględnie unikać.
Błąd nr 1: Zbyt wczesne kołkowanie – dlaczego pośpiech jest złym doradcą?
Jednym z najpoważniejszych błędów jest rozpoczęcie kołkowania zanim klej do styropianu całkowicie zwiąże. Pośpiech w tym etapie oznacza, że płyty izolacyjne nie są jeszcze odpowiednio przytwierdzone do ściany. Dyble, zamiast przenosić obciążenia na stabilne podłoże, mogą osłabić i tak jeszcze nie w pełni związany klej, co prowadzi do niestabilności całego systemu. W skrajnych przypadkach może to skutkować nawet odpadnięciem izolacji.
Błąd nr 2: Źle dobrana długość – co się dzieje, gdy dybel jest za krótki?
Jeśli dybel jest za krótki, jego strefa rozporowa nie osiągnie odpowiedniej głębokości w ścianie nośnej. W efekcie mocowanie będzie słabe i nie zapewni wystarczającej wytrzymałości na obciążenia, takie jak siły wiatru. To prosta droga do sytuacji, w której elewacja może ulec uszkodzeniu lub nawet oderwaniu od budynku.
Błąd nr 3: Ignorowanie rodzaju podłoża – pułapka pustaków i spoin
Kolejnym częstym błędem jest wiercenie otworów montażowych w spoinach między pustakami lub w pustych przestrzeniach wewnątrz pustaków (np. w pustakach ceramicznych). W takich miejscach dybel nie ma możliwości prawidłowego rozparcia się i zakotwienia. Zawsze należy wiercić w pełnym materiale ściany to gwarancja solidnego mocowania.
Błąd nr 4: Zbyt głębokie osadzenie i niszczenie styropianu
Zbyt mocne wbicie lub wkręcenie dybla może spowodować uszkodzenie płyty styropianowej. Powstaje wtedy zagłębienie, które po nałożeniu tynku staje się widoczne jako ciemniejsza plama, czyli tzw. "efekt biedronki". Co gorsza, takie zagłębienie może tworzyć mostek termiczny, osłabiając izolacyjność fasady.
Błąd nr 5: Zbyt mała liczba dybli – fałszywa oszczędność
Oszczędzanie na liczbie dybli, zwłaszcza w newralgicznych strefach narożnych i krawędziowych, jest typową fałszywą oszczędnością. Brak wystarczającej liczby punktów mocowania prowadzi do niewystarczającej odporności elewacji na działanie wiatru, co w dłuższej perspektywie może skutkować poważnymi uszkodzeniami i koniecznością kosztownych napraw.
Błąd nr 6: Brak czyszczenia otworów przed montażem
Pył i resztki materiału pozostałe w wywierconym otworze mogą uniemożliwić prawidłowe rozparcie dybla. W rezultacie łącznik nie będzie w pełni osadzony i jego funkcja mocująca zostanie znacząco osłabiona. Dlatego tak ważne jest dokładne oczyszczenie każdego otworu przed włożeniem dybla.
Przeczytaj również: Jakie dokumenty i jaka wiedza są wymagane przed egzaminem na uprawnienia budowlane?
Błąd nr 7: Niewłaściwe rozmieszczenie dybli względem krawędzi płyt
Dyble powinny być rozmieszczone w odpowiedniej odległości od krawędzi płyt styropianowych. Zbyt bliskie osadzenie łącznika może spowodować pękanie płyt, szczególnie podczas montażu lub pod wpływem naprężeń termicznych. Zazwyczaj zaleca się zachowanie minimum 10-15 cm odstępu od krawędzi płyty, aby zapewnić równomierne rozłożenie obciążeń i uniknąć koncentracji naprężeń.
