Czy bednarka w fundamencie domu jest konieczna? To pytanie, które zadaje sobie wielu inwestorów, planujących budowę. Zrozumienie roli tego elementu jest kluczowe nie tylko dla zgodności z przepisami, ale przede wszystkim dla zapewnienia bezpieczeństwa wszystkim domownikom oraz ochrony sprzętu elektronicznego przed awariami. W tym artykule rozwiejemy wszelkie wątpliwości dotyczące tego, czy uziom fundamentowy to wymóg prawny, czy jedynie dobra praktyka budowlana.
Bednarka w fundamencie – fanaberia inwestora czy absolutna konieczność?
Odpowiadając wprost na kluczowe pytanie: polskie przepisy budowlane, a konkretnie § 184 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nie nakazują wprost stosowania "bednarki". Jednakże, przepis ten jednoznacznie wskazuje, że jako uziomy instalacji elektrycznej należy wykorzystywać przede wszystkim metalowe konstrukcje i zbrojenie fundamentów. W praktyce oznacza to, że wykonanie uziomu fundamentowego, czy to naturalnego z wykorzystaniem zbrojenia, czy sztucznego przy użyciu dedykowanej bednarki, stało się standardem i najlepszym, najbardziej efektywnym rozwiązaniem w nowym budownictwie. Jest to wymóg bezpieczeństwa, który zapewnia niezawodną ochronę.
Dlaczego uziemienie jest fundamentem bezpieczeństwa Twojego domu? Uziemienie to podstawowy element każdej instalacji elektrycznej, który pełni rolę swoistego "zaworu bezpieczeństwa". Jego głównym zadaniem jest odprowadzenie do ziemi niepożądanych ładunków elektrycznych. Bez prawidłowego uziemienia, w przypadku awarii izolacji, uszkodzenia przewodu lub przepięcia, niebezpieczne napięcie może pojawić się na obudowach urządzeń elektrycznych, metalowych elementach konstrukcyjnych, a nawet na instalacjach wodnych czy grzewczych. Może to prowadzić do groźnego w skutkach porażenia prądem elektrycznym, uszkodzenia drogiego sprzętu RTV i AGD, a w skrajnych przypadkach nawet do pożaru. Prawidłowe uziemienie jest więc absolutną podstawą bezpiecznego funkcjonowania budynku i jego instalacji.
Czym jest i jaką rolę pełni bednarka w systemie ochrony budynku?

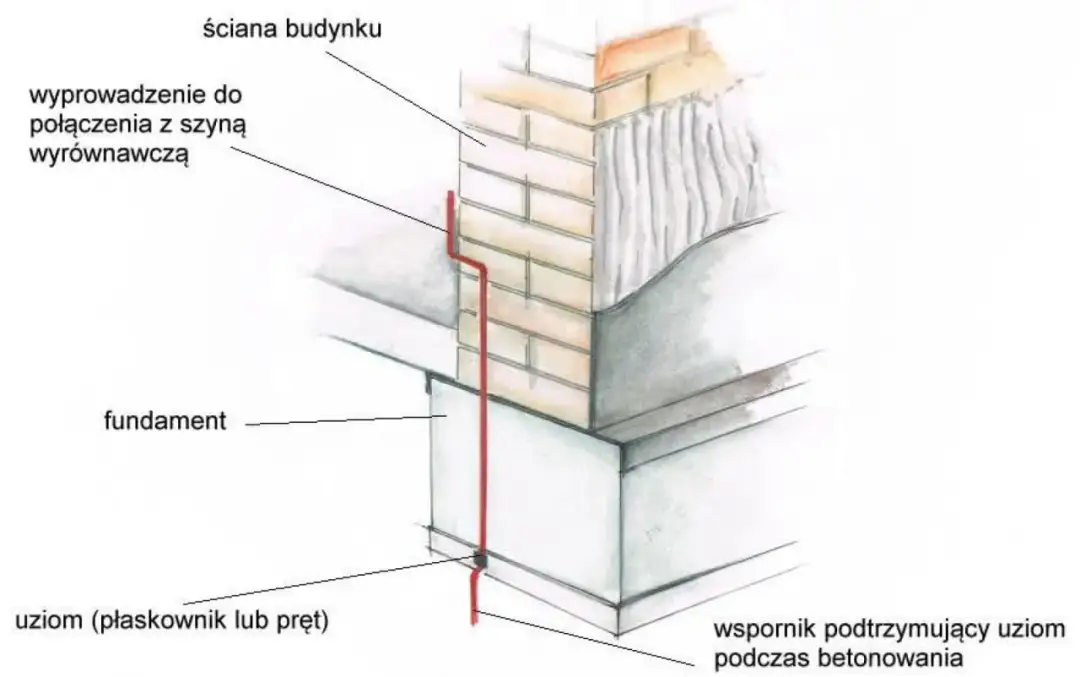

Bednarka to nic innego jak płaskownik stalowy, najczęściej wykonany ze stali ocynkowanej, który stanowi podstawowy element uziomu fundamentowego. Jej kluczowym zadaniem jest stworzenie trwałego i skutecznego połączenia między instalacją elektryczną budynku a gruntem, co umożliwia bezpieczne odprowadzenie niepożądanych ładunków elektrycznych. Pełni ona trzy fundamentalne funkcje ochronne.
Ochrona przeciwporażeniowa: Jak uziom ratuje życie domowników? W przypadku awarii izolacji w urządzeniu elektrycznym, prąd może zacząć płynąć przez jego obudowę. Jeśli obudowa jest metalowa i nie jest prawidłowo uziemiona, staje się ona pod napięciem. Dotknięcie takiej obudowy przez człowieka, który stanowi drogę o mniejszym oporze niż ziemia, prowadzi do przepływu prądu przez jego ciało jest to porażenie prądem. Prawidłowo wykonany uziom fundamentowy, z bednarką jako jego częścią, zapewnia bezpieczną drogę dla prądu upływowego do gruntu. W efekcie, w przypadku awarii, zadziałają zabezpieczenia (np. bezpiecznik lub wyłącznik różnicowoprądowy), odcinając zasilanie i chroniąc domowników przed porażeniem.
Ochrona odgromowa: Bezpieczne odprowadzenie energii z pioruna do ziemi. Uderzenie pioruna w budynek to zjawisko o ogromnej energii. Bez odpowiedniego systemu odprowadzającego tę energię, może ona spowodować poważne uszkodzenia konstrukcji, pożar, a także zagrozić życiu ludzi. Uziom fundamentowy, połączony z instalacją odgromową (zwodami i przewodami odprowadzającymi), stanowi kluczowy element systemu ochrony odgromowej. Umożliwia bezpieczne i szybkie rozproszenie ogromnej energii wyładowania atmosferycznego w gruncie, chroniąc budynek przed zniszczeniem.
Ochrona przeciwprzepięciowa: Tarcza dla Twoich urządzeń RTV i AGD. Przepięcia to nagłe, krótkotrwałe wzrosty napięcia w sieci elektrycznej. Mogą być spowodowane m.in. bliskim uderzeniem pioruna (nawet jeśli nie trafi on bezpośrednio w budynek), przepięciami sieciowymi, czy awariami w systemie zasilania. Wrażliwe układy elektroniczne w nowoczesnych telewizorach, komputerach, lodówkach czy innych urządzeniach RTV i AGD są bardzo podatne na uszkodzenia spowodowane przepięciami. Uziom fundamentowy, będący częścią systemu ochrony przeciwprzepięciowej, pomaga odprowadzać nadmiar energii do ziemi, zanim dotrze ona do chronionych urządzeń, znacząco minimalizując ryzyko ich uszkodzenia.
Bednarka a przepisy – co mówią polskie normy i prawo budowlane?
Kwestia uziemienia fundamentowego jest ściśle uregulowana przez polskie prawo budowlane i normy techniczne. Choć bezpośrednie użycie słowa "bednarka" może nie pojawić się w każdym dokumencie, cel jest jasny: zapewnienie skutecznego i trwałego uziemienia.
Analiza § 184 warunków technicznych dlaczego uziom fundamentowy to standard? Paragraf 184 Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, stanowi kluczowy przepis w tej materii. Nakazuje on, aby jako uziomy instalacji elektrycznej wykorzystywać przede wszystkim metalowe konstrukcje i zbrojenie fundamentów. Oznacza to, że projektant i wykonawca ma obowiązek uwzględnić zbrojenie fundamentu jako element systemu uziemiającego. W praktyce, najczęściej realizuje się to poprzez wykonanie uziomu fundamentowego z wykorzystaniem dedykowanej bednarki lub poprzez odpowiednie połączenie prętów zbrojeniowych. Jest to rozwiązanie uznawane za standard w nowoczesnym budownictwie, ponieważ zapewnia ono najniższą rezystancję uziemienia i największą trwałość.
Rola normy PN-EN 62305 w projektowaniu skutecznej ochrony odgromowej. Poza wspomnianym rozporządzeniem, kwestie uziemienia regulują również szereg norm technicznych. Szczególnie istotne są normy z rodziny PN-HD 60364 (dotyczące instalacji elektrycznych niskiego napięcia) oraz PN-EN 62305 (dotycząca ochrony odgromowej). Normy te szczegółowo określają wymagania dotyczące projektowania i wykonania systemów uziemiających, w tym uziomów fundamentowych. Podkreślają one, że uziom fundamentowy jest najskuteczniejszą metodą zapewnienia niskiej rezystancji uziemienia, co jest kluczowe dla prawidłowego działania ochrony odgromowej i przeciwprzepięciowej.
Kto ponosi odpowiedzialność za brak bednarki na budowie? Odpowiedzialność za prawidłowe wykonanie uziemienia spoczywa na kilku osobach. Inwestor ma obowiązek zapewnić wykonanie projektu zgodnego z przepisami i zatrudnić do prac wykwalifikowanych fachowców. Projektant ma obowiązek zaprojektować instalację elektryczną wraz z systemem uziemienia zgodnie z obowiązującymi normami i przepisami. Wykonawca natomiast odpowiada za prawidłowe wykonanie prac zgodnie z projektem i sztuką budowlaną. Brak uziomu fundamentowego lub jego wadliwe wykonanie może skutkować nie tylko zagrożeniem dla bezpieczeństwa, ale także problemami z odbiorem budynku, a nawet odpowiedzialnością prawną wykonawcy i projektanta.
Uziom sztuczny czy naturalny? Poznaj różnice i wybierz najlepsze rozwiązanie
Wybór między uziomem sztucznym a naturalnym to często dylemat inwestora. Oba rozwiązania mają na celu stworzenie skutecznego systemu uziemienia fundamentowego, jednak różnią się sposobem realizacji i pewnymi cechami.
Uziom sztuczny: Dedykowana bednarka jako gwarancja niezawodności. Uziom sztuczny polega na celowym ułożeniu w ławie fundamentowej specjalnej taśmy stalowej, czyli właśnie bednarki. Taśma ta jest zazwyczaj ocynkowana lub pomiedziowana, co zapewnia jej odporność na korozję. Bednarka jest układana w formie zamkniętej pętli wokół fundamentu lub krzyżujących się linii, a następnie łączona z wyprowadzeniami do instalacji elektrycznej i odgromowej. Jest to rozwiązanie często uważane za bardziej niezawodne, ponieważ pozwala na precyzyjne zaplanowanie i wykonanie układu uziemiającego.

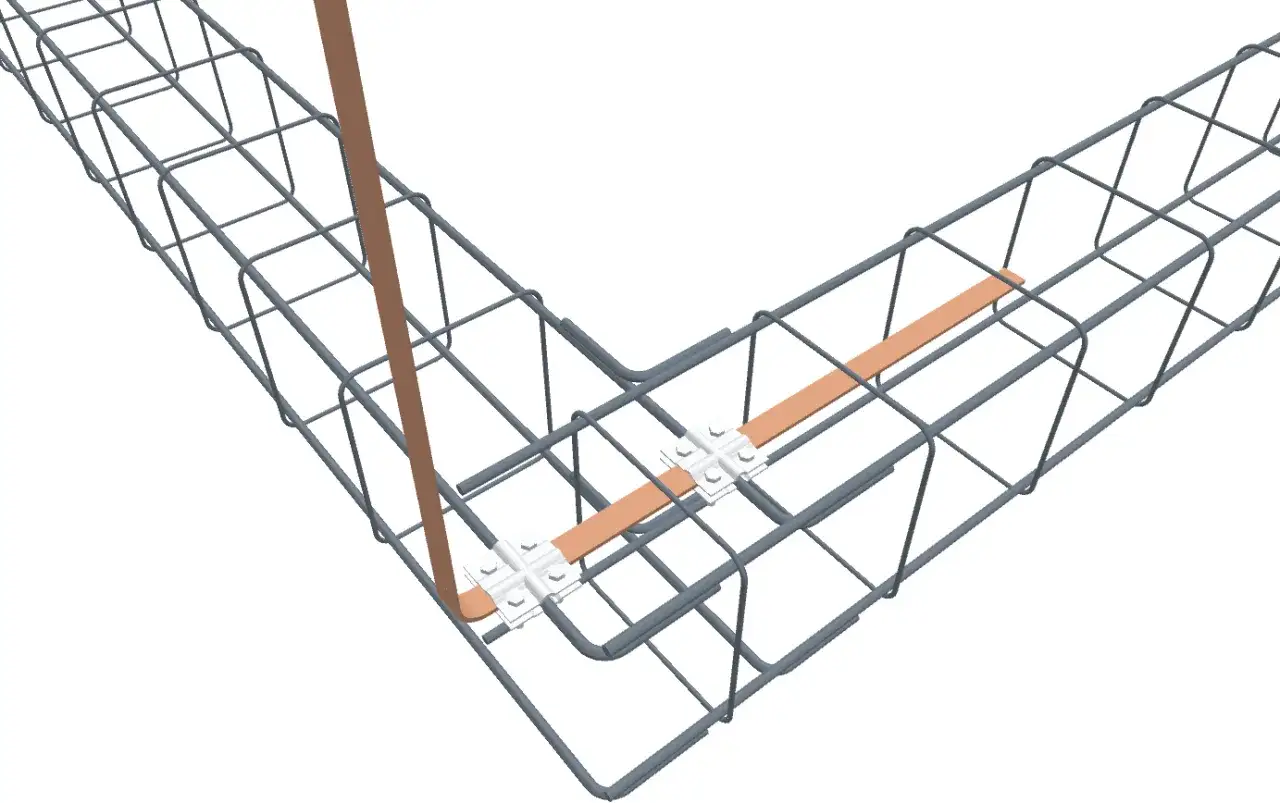

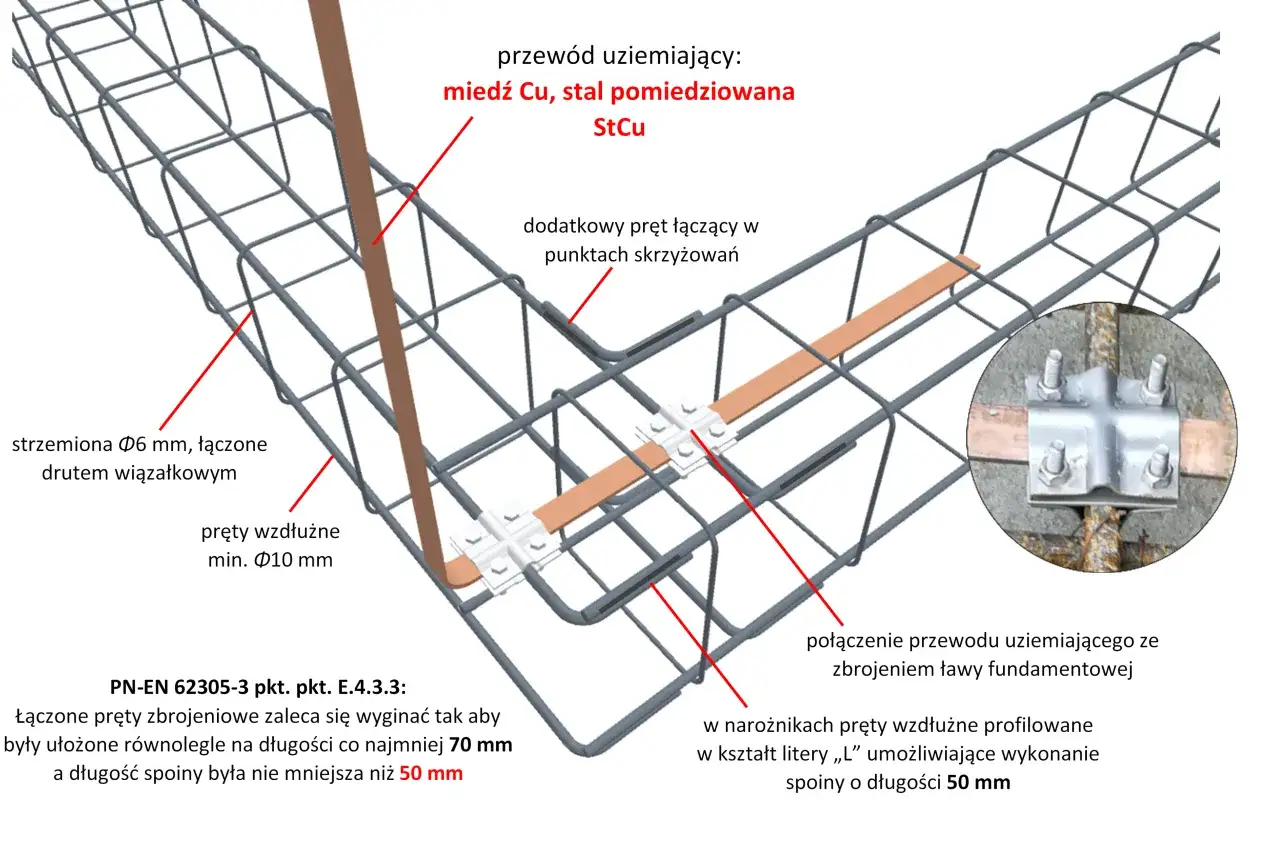

Uziom naturalny: Kiedy zbrojenie fundamentu może stać się Twoim sprzymierzeńcem? Uziom naturalny wykorzystuje istniejące zbrojenie fundamentu jako element uziemiający. Kluczowe jest tutaj odpowiednie połączenie poszczególnych prętów zbrojeniowych, najczęściej za pomocą spawania lub specjalnych, certyfikowanych zacisków. Połączenie to musi być wykonane w sposób zapewniający ciągłość elektryczną na całej długości fundamentu. Jest to rozwiązanie bardzo efektywne i ekonomiczne, ponieważ wykorzystuje elementy, które i tak muszą znaleźć się w konstrukcji fundamentu. Ważne jest jednak, aby takie połączenie było wykonane przez doświadczonych fachowców.
Porównanie kosztów, montażu i trwałości obu rozwiązań. Oba typy uziomów fundamentowych sztuczny i naturalny oferują podobną trwałość, która jest zbliżona do trwałości samego budynku. Koszty początkowe mogą się nieznacznie różnić. Uziom naturalny, wykorzystujący zbrojenie, może być nieco tańszy, jeśli nie wymaga specjalistycznego sprzętu do spawania. Montaż obu rozwiązań wymaga staranności i precyzji. W przypadku uziomu sztucznego, kluczowe jest prawidłowe ułożenie i połączenie bednarki. W uziomie naturalnym, najważniejsze jest zapewnienie doskonałej ciągłości elektrycznej między prętami zbrojeniowymi. Niezależnie od wybranego typu, uziom fundamentowy jest najtańszą, najtrwalszą i najbardziej niezawodną metodą uziemienia dostępną na etapie budowy.
Praktyczny przewodnik po montażu uziomu fundamentowego
Prawidłowe wykonanie uziomu fundamentowego to proces wymagający precyzji i wiedzy. Oto kilka praktycznych wskazówek, które pomogą uniknąć błędów.
Jakie materiały wybrać? Bednarka ocynkowana, pomiedziowana czy stal nierdzewna? Najczęściej stosowanym materiałem do wykonania uziomu sztucznego jest bednarka ze stali ocynkowanej. Cynkowanie zapewnia dobrą ochronę przed korozją i jest stosunkowo niedrogie. Bednarka pomiedziowana oferuje jeszcze lepszą odporność na korozję, co jest szczególnie ważne w trudnych warunkach gruntowych, jednak jest droższa. Stal nierdzewna jest materiałem najtrwalszym i najbardziej odpornym na korozję, ale jej wysoki koszt sprawia, że jest rzadziej stosowana w uziomach fundamentowych. Wybór materiału powinien być podyktowany specyfiką projektu, warunkami gruntowymi oraz budżetem inwestycji.
Kluczowe zasady układania bednarki w ławie fundamentowej o czym musisz pamiętać? Aby uziom fundamentowy był skuteczny, należy przestrzegać kilku podstawowych zasad. Po pierwsze, zapewnienie ciągłości połączeń jest absolutnie kluczowe wszystkie odcinki bednarki muszą być ze sobą trwale połączone, najczęściej za pomocą spawania lub specjalnych, dedykowanych zacisków. Po drugie, należy odpowiednio wyprowadzić końcówki bednarki do połączenia z instalacją elektryczną (np. z szyną wyrównawczą) oraz instalacją odgromową. Po trzecie, należy zachować minimalne odległości bednarki od innych elementów konstrukcyjnych i instalacji, aby uniknąć niepożądanych zjawisk elektrochemicznych. Po czwarte, bednarka musi być zabezpieczona przed uszkodzeniami mechanicznymi podczas procesu betonowania fundamentów.
Najczęstsze błędy wykonawcze, które mogą zniweczyć skuteczność uziemienia. Niestety, na budowach zdarzają się błędy, które mogą poważnie wpłynąć na skuteczność uziemienia. Do najczęstszych należą: brak ciągłości połączeń (niedospawane lub źle połączone odcinki bednarki), uszkodzenia mechaniczne bednarki podczas betonowania, stosowanie niewłaściwych materiałów (np. nieocynkowanej taśmy stalowej), brak odpowiednich wyprowadzeń do instalacji, czy brak dokumentacji fotograficznej potwierdzającej prawidłowe wykonanie prac. Każdy z tych błędów może prowadzić do zwiększenia rezystancji uziemienia, a tym samym do obniżenia jego skuteczności, co w konsekwencji zagraża bezpieczeństwu.
Brak bednarki w gotowym domu – co teraz? Skuteczne rozwiązania awaryjne
Jeśli budowa została zakończona, a uziom fundamentowy nie został wykonany, nie wszystko stracone. Istnieją rozwiązania zastępcze, choć zazwyczaj są one bardziej kosztowne i pracochłonne.

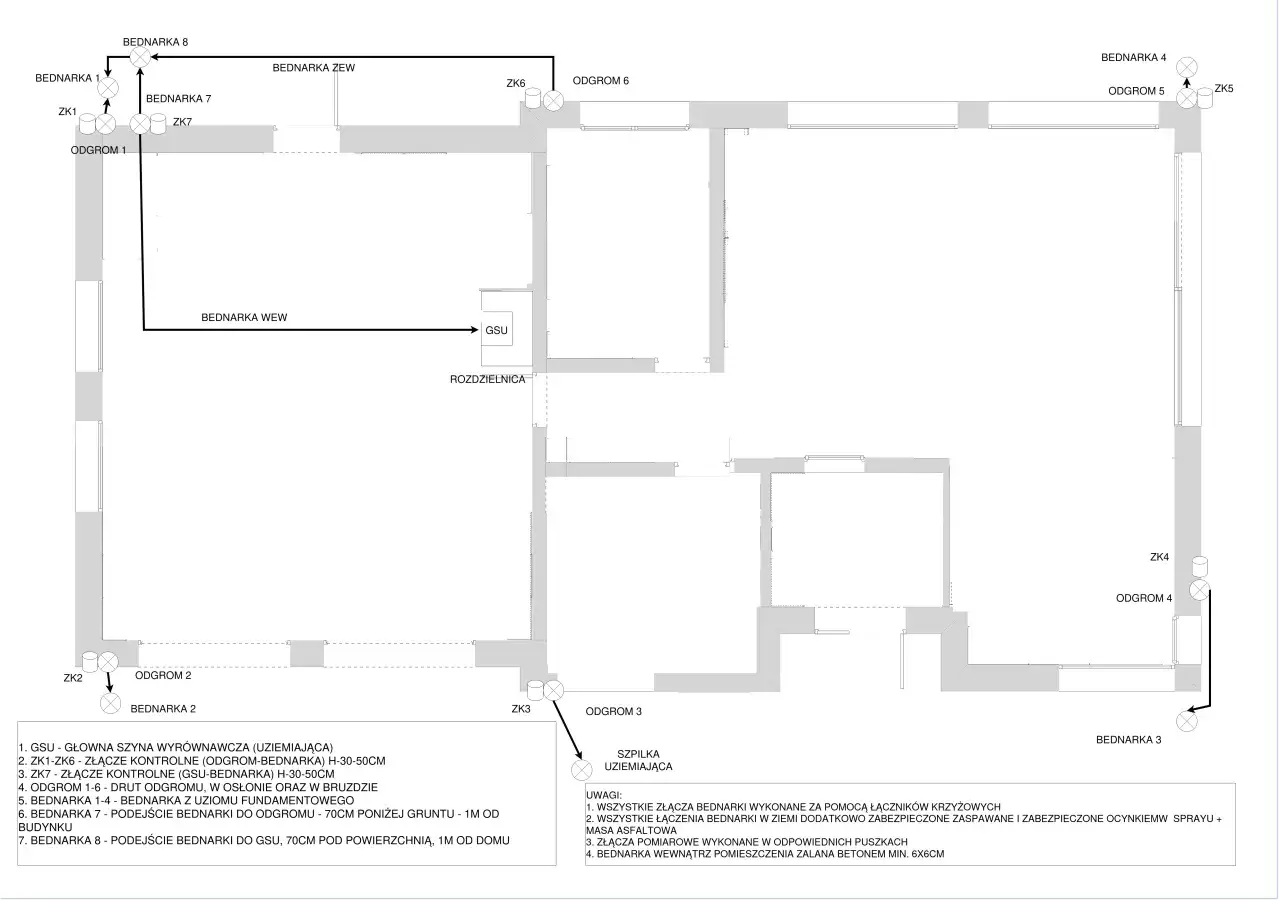

Uziom otokowy jako najpopularniejsza alternatywa jak go poprawnie wykonać? Najczęściej stosowanym rozwiązaniem zastępczym jest uziom otokowy. Polega on na zakopaniu bednarki w ziemi wokół całego obwodu budynku, na odpowiedniej głębokości (zazwyczaj około 60-80 cm). Bednarka powinna być ułożona w formie zamkniętej pętli, a następnie połączona z instalacją elektryczną budynku za pomocą przewodów uziemiających. Uziom otokowy jest rozwiązaniem skutecznym, jednak jego wykonanie po zakończeniu prac ziemnych i budowlanych jest znacznie trudniejsze i droższe niż wykonanie uziomu fundamentowego na etapie budowy. Wymaga on wykopów wokół całego domu.
Uziomy pionowe (szpilkowe) kiedy to rozwiązanie ma sens? Alternatywą dla uziomu otokowego są uziomy pionowe, zwane również szpilkowymi. Polegają one na wbijaniu w grunt pionowych prętów lub rur stalowych, połączonych ze sobą i z instalacją elektryczną. Uziomy pionowe są stosowane zazwyczaj w sytuacjach, gdy teren wokół budynku jest ograniczony, lub gdy warunki gruntowe nie pozwalają na efektywne wykonanie uziomu otokowego. Ich skuteczność zależy od głębokości wbicia i właściwości gruntu.
Dlaczego próba "dokucia się" do fundamentu to zły pomysł? Niektórzy inwestorzy próbują "dokopać się" do istniejącego zbrojenia fundamentu i połączyć je z instalacją elektryczną, aby stworzyć prowizoryczny uziom. Jest to zazwyczaj bardzo zły pomysł. Po pierwsze, narusza to integralność konstrukcji fundamentu. Po drugie, zapewnienie ciągłości elektrycznej z istniejącym zbrojeniem jest niezwykle trudne i często niemożliwe do wykonania w sposób pewny. Po trzecie, może dojść do przyspieszonej korozji zbrojenia i bednarki w wyniku reakcji elektrochemicznych. Wreszcie, takie prowizoryczne rozwiązanie najczęściej nie spełnia wymogów normatywnych i może okazać się nieskuteczne w sytuacjach awaryjnych.
Inwestycja w bednarkę: Czy to się naprawdę opłaca?
Podsumowując, wykonanie uziomu fundamentowego z wykorzystaniem bednarki to inwestycja, która zwraca się wielokrotnie, zapewniając bezpieczeństwo i spokój na lata.
Podsumowanie realnych kosztów wykonania uziomu na etapie budowy. Koszt zakupu i montażu bednarki na etapie budowy jest relatywnie niewielki w porównaniu do całkowitego kosztu budowy domu. Jest to ułamek kwoty, którą trzeba by wydać na wykonanie uziomu zastępczego, takiego jak uziom otokowy, po zakończeniu prac. Niewielka oszczędność na tym etapie może przynieść ogromne straty w przyszłości.
Bezpieczeństwo i spokój na lata bezcenna wartość prawidłowego uziemienia. Najważniejszą korzyścią z posiadania prawidłowo wykonanego uziomu fundamentowego jest bezpieczeństwo. Chroni on życie i zdrowie domowników przed porażeniem prądem, zabezpiecza mienie w postaci drogiego sprzętu RTV i AGD przed uszkodzeniem, a także zapewnia zgodność budynku z obowiązującymi przepisami. To wszystko przekłada się na bezcenny spokój ducha, wiedząc, że Twój dom jest bezpieczny. Jak podaje Bezel.com.pl, "Brak uziomu fundamentowego w nowym budynku jest poważnym błędem wykonawczym." Warto o tym pamiętać na każdym etapie budowy.
